伺服电机的工作原理引言概述:伺服电机是一种常见的电机类型,它具有精准的位置控制和速度调节能力。
本文将详细介绍伺服电机的工作原理,包括传感器反馈、控制器、功率放大器以及电机本身的结构和工作原理。
一、传感器反馈1.1 位置传感器伺服电机通常使用编码器作为位置传感器,编码器能够实时测量电机转子的位置,并将其转化为数字信号。
编码器一般分为绝对值编码器和增量编码器两种类型,绝对值编码器可以直接读取电机转子的精确位置,而增量编码器则通过计算转子位置的变化来确定位置。
1.2 速度传感器速度传感器用于测量电机转子的转速,常见的速度传感器包括霍尔效应传感器和光电编码器。
这些传感器能够将转子转速转化为电信号,并传递给控制器进行反馈控制。
1.3 力传感器有些伺服电机还配备了力传感器,用于测量电机输出的力或扭矩。
力传感器可以实时检测电机的负载情况,并根据需要进行力或扭矩的调节。
二、控制器2.1 位置控制器伺服电机的控制器根据传感器反馈的位置信号,与期望位置进行比较,并产生误差信号。
位置控制器根据误差信号计算出控制信号,通过调节电机的转子位置来实现位置控制。
2.2 速度控制器速度控制器根据传感器反馈的速度信号与期望速度进行比较,并产生误差信号。
速度控制器根据误差信号计算出控制信号,通过调节电机的转速来实现速度控制。
2.3 力控制器力控制器根据传感器反馈的力信号与期望力进行比较,并产生误差信号。
力控制器根据误差信号计算出控制信号,通过调节电机的输出力或扭矩来实现力控制。
三、功率放大器3.1 电流放大器伺服电机的功率放大器主要用于放大控制器产生的控制信号,并驱动电机。
电流放大器将控制信号转化为电流信号,通过电机的线圈来产生磁场,并驱动电机转子的运动。
3.2 电压放大器有些伺服电机使用电压放大器来驱动电机,电压放大器将控制信号转化为电压信号,并通过电机的驱动电源来驱动电机的运动。
四、电机结构4.1 电机转子伺服电机的转子通常由永磁体或电磁体制成,转子通过电流或电压的作用产生磁场,并与定子的磁场相互作用,从而产生转矩。

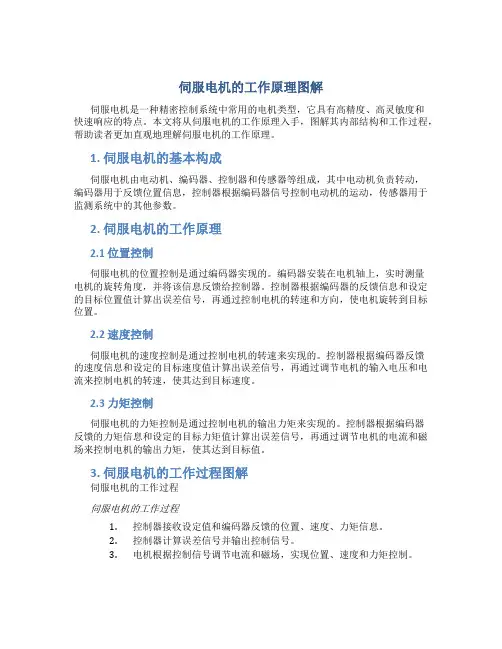

伺服电机的工作原理图解伺服电机是一种精密控制系统中常用的电机类型,它具有高精度、高灵敏度和快速响应的特点。
本文将从伺服电机的工作原理入手,图解其内部结构和工作过程,帮助读者更加直观地理解伺服电机的工作原理。
1. 伺服电机的基本构成伺服电机由电动机、编码器、控制器和传感器等组成,其中电动机负责转动,编码器用于反馈位置信息,控制器根据编码器信号控制电动机的运动,传感器用于监测系统中的其他参数。
2. 伺服电机的工作原理2.1 位置控制伺服电机的位置控制是通过编码器实现的。
编码器安装在电机轴上,实时测量电机的旋转角度,并将该信息反馈给控制器。
控制器根据编码器的反馈信息和设定的目标位置值计算出误差信号,再通过控制电机的转速和方向,使电机旋转到目标位置。
2.2 速度控制伺服电机的速度控制是通过控制电机的转速来实现的。
控制器根据编码器反馈的速度信息和设定的目标速度值计算出误差信号,再通过调节电机的输入电压和电流来控制电机的转速,使其达到目标速度。
2.3 力矩控制伺服电机的力矩控制是通过控制电机的输出力矩来实现的。
控制器根据编码器反馈的力矩信息和设定的目标力矩值计算出误差信号,再通过调节电机的电流和磁场来控制电机的输出力矩,使其达到目标值。
3. 伺服电机的工作过程图解伺服电机的工作过程伺服电机的工作过程1.控制器接收设定值和编码器反馈的位置、速度、力矩信息。
2.控制器计算误差信号并输出控制信号。
3.电机根据控制信号调节电流和磁场,实现位置、速度和力矩控制。
4. 总结伺服电机通过精密的控制系统实现了高精度的位置、速度和力矩控制。
掌握伺服电机的工作原理对于设计和应用具有重要意义,希望本文的图解能够帮助读者更好地理解伺服电机的工作原理和应用。
伺服电机的工作原理引言概述:伺服电机是一种常用的电动机,具有精确控制位置和速度的能力。
它在许多领域中广泛应用,如机器人技术、自动化生产线以及航空航天等。
本文将详细介绍伺服电机的工作原理。
一、电机构成1.1 电机转子伺服电机的转子通常由永磁体或电磁体组成。
永磁体转子由永磁材料制成,具有固定的磁场。
电磁体转子则通过电流激励产生磁场。
转子的磁场与定子的磁场相互作用,产生转矩,驱动电机运动。
1.2 电机定子伺服电机的定子由一组线圈组成,称为绕组。
绕组通常由导线绕制而成,通过电流激励产生磁场。
定子的磁场与转子的磁场相互作用,产生转矩,驱动电机运动。
1.3 电机控制器伺服电机的控制器是整个系统的核心部分。
它接收来自传感器的反馈信号,计算出控制电机运动所需的参数,并输出控制信号给电机驱动器。
控制器通过调整电机驱动器的输入信号,实现对电机的精确控制。
二、反馈系统2.1 位置反馈伺服电机通常配备位置传感器,用于实时监测电机转子的位置。
位置传感器可以是光电编码器、霍尔传感器或者磁编码器等。
通过获取转子位置信息,控制器可以实时调整电机的输出,使其达到预定位置。
2.2 速度反馈除了位置反馈,伺服电机还可以配备速度传感器,用于实时监测电机的转速。
速度传感器可以是霍尔传感器、转矩传感器或者光电编码器等。
通过获取转速信息,控制器可以精确控制电机的速度,使其满足应用需求。
2.3 加速度反馈为了更好地控制电机的运动过程,一些伺服系统还配备加速度传感器。
加速度传感器可以实时监测电机的加速度变化,从而帮助控制器更精确地调整电机的输出信号,使其实现平稳加速和减速。
三、闭环控制3.1 控制信号计算基于反馈系统提供的位置、速度和加速度信息,控制器通过算法计算出控制信号。
这些信号包含了电机的电流、电压或脉冲等信息,用于驱动电机。
3.2 控制信号输出控制信号由控制器输出给电机驱动器。
电机驱动器根据控制信号的特点,通过合适的方式调整电机的输入电流、电压或者脉冲信号,从而实现对电机的精确控制。
伺服电机工作原理伺服电机是一种能够生成旋转力矩的电动机,具有高精度、高可靠性和高性能等特点,广泛应用于工业控制领域。
其工作原理主要包括电机部分和控制部分两个方面。
1.电机部分的工作原理:伺服电机一般由电机本体、编码器和控制器三部分组成,其工作原理如下:(1)电机本体:伺服电机通常采用直流无刷电机或步进电机,其核心部分是由转子、定子和磁铁等组成。
电流通过转子上的线圈,产生的磁场与磁铁产生的磁场相互作用,使转子产生旋转力矩。
(2)编码器:伺服电机通常配备有高精度的编码器,用于测量电机转子的位置和速度。
编码器将信号传递给控制器,控制器根据编码器反馈的信息来调整电机的输出。
(3)控制器:控制器根据编码器反馈的信息,实时计算电机的位置偏差,并根据设定的目标位置来调整电机的输出,使其达到设定的位置、速度和力矩要求。
控制器通常采用闭环控制,利用PID控制算法来调节电机的输出。
2.控制部分的工作原理:伺服电机的控制部分主要包括驱动器和控制器两个方面,其工作原理如下:(1)驱动器:驱动器是将控制信号转换为电流或电压信号,用以驱动电机。
驱动器通常具有高功率放大器、电流/速度/位置闭环控制电路和电源供给等功能。
驱动器接收控制器发出的控制信号,并将其转换为电机的工作所需的电流或电压信号。
(2)控制器:控制器是伺服系统的核心部分,通常由嵌入式控制器、运算器和接口等组成。
控制器根据用户的输入和编码器的反馈信息,实时计算位置偏差,通过内部控制算法调整输出信号,以控制电机的运动。
控制器还可以实现参数设置、数据存储、通信和故障保护等功能。
综上所述,伺服电机的工作原理主要包括电机部分和控制部分两个方面。
电机部分通过电流与磁场的相互作用产生旋转力矩;编码器测量转子位置和速度,控制器根据编码器反馈信息实时调整电机输出;控制部分由驱动器将控制信号转换为电流或电压信号来驱动电机,控制器根据用户输入和编码器反馈信息实现闭环控制。
伺服电机凭借其高精度、高可靠性和高性能等特点,广泛应用于自动化控制领域。

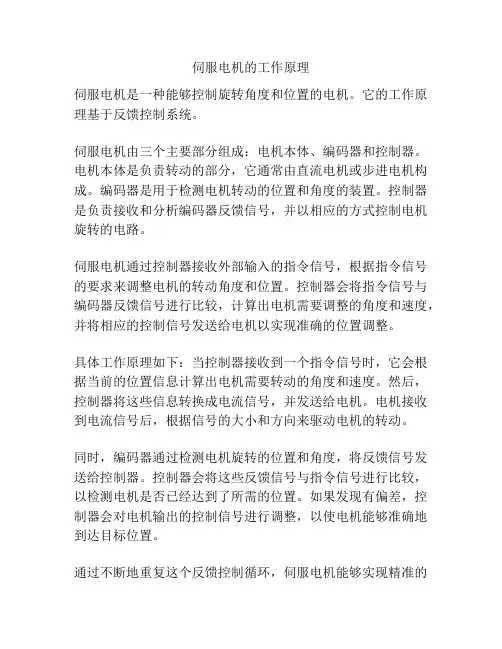

伺服电机的工作原理
伺服电机是一种能够控制旋转角度和位置的电机。
它的工作原理基于反馈控制系统。
伺服电机由三个主要部分组成:电机本体、编码器和控制器。
电机本体是负责转动的部分,它通常由直流电机或步进电机构成。
编码器是用于检测电机转动的位置和角度的装置。
控制器是负责接收和分析编码器反馈信号,并以相应的方式控制电机旋转的电路。
伺服电机通过控制器接收外部输入的指令信号,根据指令信号的要求来调整电机的转动角度和位置。
控制器会将指令信号与编码器反馈信号进行比较,计算出电机需要调整的角度和速度,并将相应的控制信号发送给电机以实现准确的位置调整。
具体工作原理如下:当控制器接收到一个指令信号时,它会根据当前的位置信息计算出电机需要转动的角度和速度。
然后,控制器将这些信息转换成电流信号,并发送给电机。
电机接收到电流信号后,根据信号的大小和方向来驱动电机的转动。
同时,编码器通过检测电机旋转的位置和角度,将反馈信号发送给控制器。
控制器会将这些反馈信号与指令信号进行比较,以检测电机是否已经达到了所需的位置。
如果发现有偏差,控制器会对电机输出的控制信号进行调整,以使电机能够准确地到达目标位置。
通过不断地重复这个反馈控制循环,伺服电机能够实现精准的
位置控制。
在工业自动化、机器人和航空航天等领域,伺服电机被广泛应用于需要准确控制位置和角度的设备和系统中。
伺服电机的工作原理伺服电机是一种常用的电动机,其工作原理是通过反馈控制系统来实现精确的位置控制。
它主要由电机本体、编码器、控制器和电源等部分组成。
下面将详细介绍伺服电机的工作原理。
1. 电机本体伺服电机通常采用直流电机或交流电机作为驱动源。
直流电机通常由电枢、永磁体和电刷等部分组成,通过电刷与电枢之间的摩擦与接触,实现电能转化为机械能。
交流电机则由定子和转子组成,通过交变磁场的作用,使转子产生旋转。
2. 编码器编码器是伺服电机的重要组成部分,用于实时反馈电机的位置信息。
编码器通常分为增量式编码器和绝对式编码器两种类型。
增量式编码器通过检测旋转角度的变化,输出脉冲信号,从而实现位置的判断。
绝对式编码器则可以直接读取到电机的具体位置,不需要通过计数器来计算。
3. 控制器控制器是伺服电机的核心部分,负责接收编码器反馈信号,并根据设定的目标位置进行控制。
控制器通常包括PID控制算法,用于调节电机的转速、位置和力矩等参数。
PID控制算法根据实际位置与目标位置之间的误差,通过比例、积分和微分三个参数来调节电机的输出信号,使其逐渐趋近目标位置。
4. 电源伺服电机通常需要稳定的直流电源来供电。
电源的稳定性对于伺服电机的工作非常重要,过高或过低的电压都会影响电机的性能。
因此,合适的电源选择和稳定性的保证对于伺服电机的正常工作至关重要。
伺服电机的工作原理可以简单总结为:控制器接收编码器反馈信号,计算出与目标位置之间的误差,并根据PID控制算法调节电机的输出信号,使其逐渐趋近目标位置。
通过不断的反馈和调节,伺服电机可以实现精确的位置控制。
需要注意的是,伺服电机的工作原理与具体的电机型号和控制器有关,上述介绍只是一个简单的概述。
在实际应用中,还需要根据具体的需求选择合适的伺服电机,并进行相应的参数配置和调试,以确保其正常工作。
总结起来,伺服电机是一种通过反馈控制系统实现精确位置控制的电机。
它由电机本体、编码器、控制器和电源等部分组成。
伺服电机的工作原理伺服电机是一种常用于控制系统中的电机,它具有精确控制、高效运行和稳定性强等特点。
伺服电机常被应用在自动化设备、机器人、航空航天等领域。
本文将详细介绍伺服电机的工作原理。
一、伺服电机的基本结构伺服电机由电机本体、编码器、控制器和电源组成。
1. 电机本体:伺服电机常采用直流电机或交流电机作为电机本体,其结构与普通电机相似,但具有更高的精度和控制性能。
2. 编码器:伺服电机配备编码器来实时监测电机转动的位置和速度。
编码器将转动角度和速度转化为脉冲信号,反馈给控制器,用于调整电机的输出。
3. 控制器:伺服电机的控制器是整个系统的核心,它接收编码器的反馈信号,并根据设定的控制算法来调整电机的输出。
控制器通常由微处理器或专用芯片组成,具备高速计算和精确控制的能力。
4. 电源:伺服电机需要稳定的电源供应,以保证电机的正常运行。
电源通常为直流电源,电压和电流的大小根据具体的电机要求而定。
二、伺服电机的工作原理伺服电机的工作原理可以简单概括为:控制器接收编码器的反馈信号,通过比较设定值和实际值,计算出误差,并根据误差调整电机的输出,使其逐渐趋近于设定值。
具体来说,伺服电机的工作过程可分为四个阶段:检测阶段、比较阶段、计算阶段和调整阶段。
1. 检测阶段:编码器实时检测电机的位置和速度,并将这些信息转化为脉冲信号,反馈给控制器。
2. 比较阶段:控制器将编码器反馈的脉冲信号与设定值进行比较,得到误差信号。
3. 计算阶段:控制器根据设定的控制算法,对误差信号进行计算,得到控制信号。
4. 调整阶段:控制器将计算得到的控制信号转化为电流或电压信号,通过电机驱动器将其传递给电机,调整电机的输出。
电机根据控制信号的大小和方向,调整转子的位置和速度,使其逐渐趋近于设定值。
三、伺服电机的优势和应用伺服电机相比于普通电机具有以下优势:1. 高精度:伺服电机配备编码器反馈系统,能够实时监测电机的位置和速度,从而实现精确控制。
伺服电机结构工作原理
伺服电机是一种将输入的电信号转化为旋转或线性运动的电机。
它由三部分组成:电机本体、传感器和控制器。
电机本体是伺服电机的主要执行部件,通常由电磁线圈或永磁体组成。
当通过电信号输入电压到电机本体时,电流通过线圈或永磁体产生电磁场,在磁场的作用下产生力矩,驱动电机旋转或产生线性运动。
传感器用于监测电机的运动状态,并将反馈信号发送给控制器。
最常用的传感器是编码器,它可以测量电机的旋转角度或线性位移,并以脉冲信号的形式输出。
控制器通过读取传感器的反馈信号,可以实时监测和控制电机的运动状态,从而使电机能够按照预定的要求进行精确的控制。
控制器是伺服电机系统的核心部分,它接收来自外部的控制信号,并根据传感器的反馈信号进行处理,产生合适的驱动信号送至电机本体。
控制器内部有一个闭环控制系统,可以根据设定的运动要求和实际的运动状态进行比较,自动调整电机的驱动信号,使电机达到所需的运动精度和稳定性。
总结起来,伺服电机通过将输入的电信号转化为旋转或线性运动,实现精确的位置或速度控制。
其工作原理主要包括电机本体产生力矩、传感器监测运动状态和控制器根据反馈信号调整驱动信号等步骤。
伺服电机的工作原理伺服电机是一种常用的电动机,具有精确控制和高速响应的特点,广泛应用于工业自动化、机械设备、机器人等领域。
本文将详细介绍伺服电机的工作原理,包括结构组成、工作原理及应用范围等方面的内容。
一、伺服电机的结构组成伺服电机主要由电机、传感器、控制器和驱动器等部分组成。
1. 电机:伺服电机通常采用直流电机或交流电机,具有高转矩、高速度和高精度的特点。
2. 传感器:伺服电机常用的传感器包括位置传感器和速度传感器。
位置传感器用于测量电机转子的位置,速度传感器用于测量电机的转速。
3. 控制器:控制器是伺服电机的核心部分,负责接收来自传感器的反馈信号,计算误差,并输出控制信号给驱动器。
4. 驱动器:驱动器是将控制器输出的控制信号转换成电机可以理解的电流或电压信号,驱动电机正常运行。
二、伺服电机的工作原理可以简单概括为:控制器接收传感器的反馈信号,计算误差,输出控制信号给驱动器,驱动器将控制信号转换成电机可以理解的电流或电压信号,驱动电机正常运行。
具体来说,伺服电机的工作原理包括以下几个步骤:1. 传感器反馈信号:伺服电机的位置传感器和速度传感器会不断地向控制器反馈电机的位置和速度信息。
2. 误差计算:控制器通过比较传感器反馈的电机位置和期望位置之间的差异,计算出误差值。
3. 控制信号输出:控制器根据误差值计算出相应的控制信号,包括电流信号或电压信号。
4. 驱动器转换信号:驱动器接收控制信号,并将其转换成电机可以理解的电流或电压信号。
5. 电机运行:驱动器输出的电流或电压信号驱动电机运行,使电机的位置和速度逐渐接近期望值。
6. 反馈调整:电机运行过程中,传感器会不断地向控制器反馈电机的实际位置和速度信息,控制器通过比较实际信息和期望信息的差异,调整控制信号,使电机的运行更加精确。
三、伺服电机的应用范围伺服电机具有精确控制和高速响应的特点,广泛应用于各个领域,包括但不限于以下几个方面:1. 工业自动化:伺服电机广泛应用于工业自动化领域,如机床、包装机械、印刷设备等。
伺服驱动器的工作原理和内部结构是什么?
伺服驱动器的基本功能是电动机驱动和信号反馈。
现在多数伺服驱动器具有独立的控制系统,一般采用数字信号处理器、高性能单片机、FPGA等作为主控芯片。
控制系统输出的信号为数字信号,并且信号的电流较小,不能直接驱动电动机运动。
伺服驱动器还需要将数字信号转换为模拟信号,并且进行放大来驱动电动机运动。
伺服驱动器内部集成了主控系统电路、基于功率器件组成的驱动电路、电流采集电路、霍尔传感器采集电路,以及过电压、过电流、温度检测等保护电路。
电动机的驱动控制有两种方式:电压控制和电流控制。
因此,伺服驱动器的工作原理是采用响应的H桥电路实现电压控制或者电流控制。
除了电动机的驱动,伺服驱动器的另一个功能是采集电动机的电流信号、霍尔传感器信号进行反馈,以及实现位置、速度、电流的闭环控制。
位置、速度以及电路的闭环控制在伺服驱动器的主控芯片内完成,大多采用经典的PID控制算法实现。
用户可以通过响应的上位机软件或者手持编程器进行控制器参数的调整和控制器的整定。
伺服驱动器内部是印刷电路,集成了电机驱动控制电路、电机电流采集电路、霍尔传感器信号采集电路和主控制电路。
高层控制系统可以通过网络接口、Rs-485、CAN总线等数字接口控制伺服驱动器,也可以通过模拟信号控制伺服驱动器。

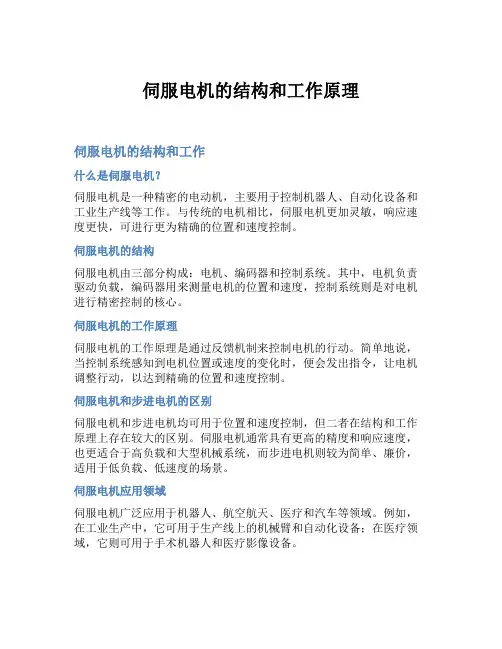

伺服电机的结构和工作原理伺服电机的结构和工作什么是伺服电机?伺服电机是一种精密的电动机,主要用于控制机器人、自动化设备和工业生产线等工作。
与传统的电机相比,伺服电机更加灵敏,响应速度更快,可进行更为精确的位置和速度控制。
伺服电机的结构伺服电机由三部分构成:电机、编码器和控制系统。
其中,电机负责驱动负载,编码器用来测量电机的位置和速度,控制系统则是对电机进行精密控制的核心。
伺服电机的工作原理伺服电机的工作原理是通过反馈机制来控制电机的行动。
简单地说,当控制系统感知到电机位置或速度的变化时,便会发出指令,让电机调整行动,以达到精确的位置和速度控制。
伺服电机和步进电机的区别伺服电机和步进电机均可用于位置和速度控制,但二者在结构和工作原理上存在较大的区别。
伺服电机通常具有更高的精度和响应速度,也更适合于高负载和大型机械系统,而步进电机则较为简单、廉价,适用于低负载、低速度的场景。
伺服电机应用领域伺服电机广泛应用于机器人、航空航天、医疗和汽车等领域。
例如,在工业生产中,它可用于生产线上的机械臂和自动化设备;在医疗领域,它则可用于手术机器人和医疗影像设备。
总结伺服电机是一种精密的电动机,它通过编码器和控制系统的精准控制,实现了精确的位置和速度控制。
在各种领域中,伺服电机都有着广泛的应用,它的高精度和高响应速度为自动化和智能化的发展带来了更多可能。
伺服电机的优势伺服电机的优势主要体现在以下方面:1.更高的精度和响应速度:伺服电机具有更高的控制精度和响应速度,可用于实现更为精密的控制。
此外,它还可以在高速和高负载情况下保持较高的控制精度和稳定性。
2.可靠性高:伺服电机配备有编码器和保护机构,可以实时检测电机的状态,确保系统的稳定性和可靠性。
而且,它还具有自我保护功能,一旦出现异常情况,便会自动停机,避免损坏设备。
3.灵活性强:伺服电机可支持多种类型的控制模式,如位置控制、速度控制、扭矩控制等。
此外,由于它的高精度和高响应速度,还可以进行复杂的轨迹控制。
交流伺服电机内部结构交流伺服电机是一种广泛应用于工业自动化领域的机电传动设备。
相较于直流伺服电机,交流伺服电机在响应速度、可靠性、效率和稳定性等方面具有更好的性能,并能够适应更为广泛的应用场景。
在实际应用中,了解交流伺服电机的内部结构和工作原理非常重要,这不仅有助于正确使用和维护设备,还能够提高对设备的运行效率和性能。
一、交流伺服电机的内部结构交流伺服电机具有复杂的内部结构,通常由转子、定子、编码器、控制器和电源等组成。
其中,转子和定子是交流伺服电机的核心部件,它们通过磁场作用来实现转动。
具体而言,在交流伺服电机中,定子和转子分别是绕制有三相交流绕组的定子齿部和绕制有磁极的转子部分。
在运行过程中,交流电源会通过交流绕组向定子部分输送交流电流,这会产生一个旋转的磁场。
由于定子齿的排列规律,磁场转动时会产生不断变化的磁通量,这会将转子部分受力推动,从而实现电机的转动。
而具体的转速和力矩大小,还需要通过编码器和电机控制器等其他零部件的协同作用来实现。
二、交流伺服电机的工作原理交流伺服电机的工作原理基于磁场力的作用,其实质是交流电源向交流绕组输送交流电流,这会通过定子和转子等交互部件的配合来产生旋转力。
具体地,当定子绕组中通过正弦波电压时,齿内的磁通沿轴线的方向发生正弦波形式的变化,这使得定子与磁通发生的相应变化的磁场将会围住着齿部发生旋转。
随着磁场的不断变化,转子将会受到连续的力矩作用,并从而实现不断转动。
同时,由于交流伺服电机中的编码器可以实时地反馈电机运动的状态信息,这些信息可以与电机的控制器相结合,从而实现对电机的高精度控制。
例如,可以通过对电机的速度、位置和方向等参数的精确调节,来实现对电机转速和方向的精细调控,从而增加电机的稳定性和精度。
三、交流伺服电机的运行特点在实际应用中,交流伺服电机具有众多的优势,包括高效、高速、高精度、高可靠性、低噪音等。
其主要特点有:(1)输出高扭矩:交流伺服电机能够在高速下输出高扭矩,可以满足一些高速、重负载的工业机器人系统的要求,而并不需要像一些传统的驱动系统一样使用铅螺杆或液压缸等。
实用文案 标准文档 伺服电机内部结构
伺服电机工作原理 伺服电机原理 一、交流伺服电动机 交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似 •其 定子上装有两个位置互差 90。的绕组,一个是励磁绕组 Rf,它始终接在交流电 实用文案 标准文档 压Uf上;另一个是控制绕组 L,联接控制信号电压 Uc。所以交流伺服电动机 又称两个伺服电动机。 交流伺服电动机的转子通常做成鼠笼式, 但为了使伺服电动机具有较宽的 调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电 动机相比,应具有转子电阻大和转动惯量小这两个特点。目前应用较多的转子 结构有两种形式: 一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼 转子,为了减小转子的转动惯量,转子做得细长;另一种是采用铝合金制成的 空心杯形转子,杯壁很薄,仅 0.2-0.3mm ,为了减小磁路的磁阻,要在空心
杯形转子内放置固定的内定子 •空心杯形转子的转动惯量很小, 反应迅速,而且 运转平稳,因此被广泛采用。 交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁 场,转子静止不动。当有控制电压时,定子内便产生一个旋转磁场,转子沿旋 转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而 变化,当控制电压的相位相反时,伺服电动机将反转。 交流伺服电动机的工作原理与分相式单相异步电动机虽然相似, 但前者的 转子电阻比后者大得多,所以伺服电动机与单机异步电动机相比,有三个显著 特点: 1、起动转矩大
由于转子电阻大, 其转矩特性曲线如图 3中曲线1所示,与普通异步电动 机的转矩特性曲线 2相比,有明显的区别。它可使临界转差率 S0 > 1,这样不 仅使转矩特性(机械特性)更接近于线性,而且具有较大的起动转矩。因此, 当定子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点。 实用文案 标准文档 2、 运行范围较广
3、 无自转现象
正常运转的伺服电动机,只要失去控制电压,电机立即停止运转。当伺服 电动机失去控制电压后,它处于单相运行状态,由于转子电阻大,定子中两个 相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性( T1 - S1、T2 - S 2曲线)以及合成转矩特性( T-S曲线)
交流伺服电动机的输出功率一般是 0.1-100W 。当电源频率为 50Hz,电 压有36V、110V、220、380V ;当电源频率为 400Hz,电压有 20V、26V、 36V、115V等多种。 交流伺服电动机运行平稳、噪音小。但控制特性是非线性,并且由于转子 电阻大,损耗大,效率低,因此与同容量直流伺服电动机相比,体积大、重量 重,所以只适用于 0.5-100W 的小功率控制系统。
交流伺服电动机原理? 伺服电机内部的转子是永磁铁,驱动器控制的 U/V/W 三相电形成电磁场,转 子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器 根据反馈值与目标值进行比较,调整转子转动的角度。伺服电机的精度决定于 编码器的精度(线数)。 伺服电动机在伺服系统中控制机械元件运转的发动机 •是一种补助马达间接变 速装置。又称执行电动机,在自动控制系统中,用作执行元件,把所收到的电 信号转换成电动机轴上的角位移或角速度输出。 分为直流和交流伺服电动机两 实用文案 标准文档 大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而 匀速下降, 作用:伺服电机,可使控制速度,位置精度非常准确。 直流伺服电机分为有刷和无刷电机。 有刷电机成本低,结构简单,启动转矩大,调速范围宽,控制容易,需要 维护,但维护方便(换碳刷),产生电磁干扰,对环境有要求。因此它可以用 于对成本敏感的普通工业和民用场合。 无刷电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑, 力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以方波换相 或正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命, 可用于各种环境。 交流伺服电机也是无刷电机,分为同步和异步电机,目前运动控制中一般 都用同步电机,它的功率范围大,可以做到很大的功率。大惯量,最高转动速 度低,且随着功率增大而快速降低。因而适合做低速平稳运行的应用。
伺服电动机基本知识讲解 伺服电动机 伺服电动机又叫执行电动机,或叫控制电动机。在自动控制系统中,伺服电 动机是一个执行元件, 它的作用是把信号 (控制电压或相位) 变换成机械位移, 也就是把接收到的电信号变为电机的一定转速或角位移。其容量一般在 0.1-1 00W,常用的是30W以下。伺服电动机有直流和交流之分。 实用文案 标准文档 一、交流伺服电动机 交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似,如图 1 所示。其定子上装有两个位置互差 90。的绕组,一个是励磁绕组 Rf,它始终接 在交流电压 Uf上;另一个是控制绕组 L,联接控制信号电压 Uc。所以交流伺 服电动机又称两个伺服电动机。 交流伺服电动机的转子通常做成鼠笼式, 但为了使伺服电动机具有较宽的调速 范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机 相比,应具有转子电阻大和转动惯量小这两个特点。目前应用较多的转子结构 有两种形式:一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转 子,为了减小转子的转动惯量,转子做得细长;另一种是采用铝合金制成的空 心杯形转子,杯壁很薄,仅 0.2-0.3mm ,为了减小磁路的磁阻,要在空心杯 形转子内放置固定的内定子,如图 2所示。空心杯形转子的转动惯量很小,反 应迅速,而且运转平稳,因此被广泛采用。
图1交流伺服电动机原理图实用文案
标准文档 图2空心杯形转子伺服电动机结构 交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转 子静止不动。当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场 的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化, 当控制电压的相位相反时,伺服电动机将反转。 交流伺服电动机的工作原理与分相式单相异步电动机虽然相似, 但前者的转子 电阻比后者大得多,所以伺服电动机与单机异步电动机相比, 有三个显著特点: 1、起动转矩大
由于转子电阻大, 其转矩特性曲线如图 3中曲线1所示,与普通异步电动机的 转矩特性曲线 2相比,有明显的区别。它可使临界转差率 SO > 1,这样不仅使 转矩特性(机械特性)更接近于线性,而且具有较大的起动转矩。因此,当定 子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点。 图3伺服电动机的转矩特性 2、 运行范围较宽 实用文案 标准文档 如图3所示,较差率 S在0到1的范围内伺服电动机都能稳定运转。 3、 无自转现象
正常运转的伺服电动机,只要失去控制电压,电机立即停止运转。当伺服电动 机失去控制电压后,它处于单相运行状态,由于转子电阻大,定子中两个相反 方向旋转的旋转磁场与转子作用所产生的两个转矩特性( T1 - S1、T2 - S2曲 线)以及合成转矩特性( T - S曲线)如图4所示,与普通的单相异步电动机 的转矩特性(图中 「七曲线)不同。这时的合成转矩 T是制动转矩,从而使 电动机迅速停止运转。 图4伺服电动机单相运行时的转矩特性
图5是伺服电动机单相运行时的机械特性曲线。负载一定时,控制电压 Uc愈 高,转速也愈高,在控制电压一定时,负载增加,转速下降。 实用文案
标准文档 图5伺服电动机的机械特性 交流伺服电动机的输出功率一般是 0.1-100W 。当电源频率为 50Hz,电压有3 6V、110V、220、380V ;当电源频率为 400Hz,电压有 20V、26V、36V、 115V等多种。
交流伺服电动机运行平稳、噪音小。但控制特性是非线性,并且由于转子电阻实用文案
标准文档 大,损耗大,效率低,因此与同容量直流伺服电动机相比,体积大、重量重, 所以只适用于 0.5-100W 的小功率控制系统。 二、直流伺服电动机 直流伺服电动机的结构和一般直流电动机一样, 只是为了减小转动惯量而做得 细长一些。它的励磁绕组和电枢分别由两个独立电源供电。也有永磁式的,即 磁极是永久磁铁。通常采用电枢控制,就是励磁电压 f一定,建立的磁通量① 也是定值,而将控制电压 Uc加在电枢上,其接线图如图 6所示。
图6直流伺服电动机接线图 直流伺服电动机的机构特性 (n=f(T))和直流他励电动机一样, 也用下式表示: n=Uc/KE?①-Ra/KE?KT?①?T 图7是直流伺服电动机在不同控制电压下( Uc为额定控制电压)的机械特性 曲线。由图可见:在一定负载转矩下,当磁通不变时,如果升高电枢电压,电 机的转速就升高;反之,降低电枢电压,转速就下降;当 Uc = 0时,电动机 立即停转。要电动机反转,可改变电枢电压的极性。实用文案 标准文档 图7直流伺服电动机的 n二f(T)曲线 直流伺服电动机和交流伺服电动机相比, 它具有机械特性较硬、 输出功率较大、 不自转,起动转矩大等优点。
交流的伺服电动机的原理 交流伺服电机的定子装有三相对称的绕组,而转子是永久磁极。当定子的绕组 中通过三相电源后,定子与转子之间必然产生一个旋转场。这个旋转磁场的转 速称为同步转速。电机的转速也就是磁场的转速。由于转子有磁极,所以在极 低频率下也能旋转运行。所以它比异步电机的调速范围更宽。而与直流伺服电 机相比,它没有机械换向器,特别是它没有了碳刷,完全排除了换向时产生火 花对机械造成的磨损,另外交流伺服电机自带一个编码器。可以随时将电机运 行的情况“报告”给驱动器,驱动器又根据得到的“报告”更精确的控制电机 的运行。由此可见交流伺服电机优点确实很多。可是技术含量也高了,价格也 高了。最重要是对交流伺服电机的调试技术提高了。也就是电机虽好,如果调 试不好一样是问题多多。 伺服电机内部的转子是永磁铁,驱动器控制的
U/V/W 三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编 码器反馈信号
