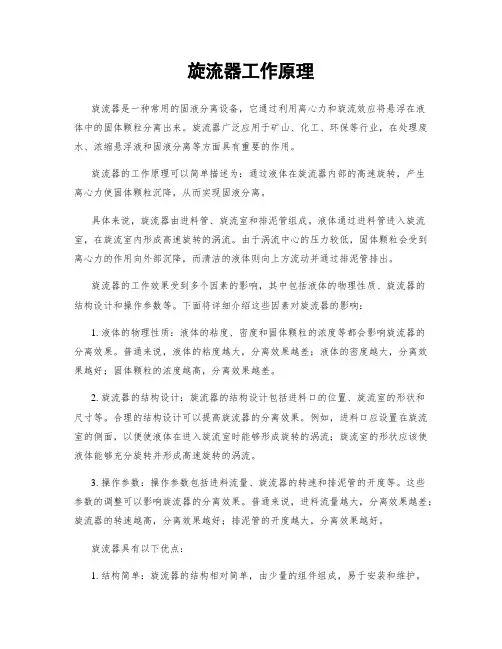

旋流器工作原理旋流器是一种常用的固液分离设备，它通过利用离心力和旋流效应将悬浮在液体中的固体颗粒分离出来。
旋流器广泛应用于矿山、化工、环保等行业，在处理废水、浓缩悬浮液和固液分离等方面具有重要的作用。
旋流器的工作原理可以简单描述为：通过液体在旋流器内部的高速旋转，产生离心力使固体颗粒沉降，从而实现固液分离。
具体来说，旋流器由进料管、旋流室和排泥管组成。
液体通过进料管进入旋流室，在旋流室内形成高速旋转的涡流。
由于涡流中心的压力较低，固体颗粒会受到离心力的作用向外部沉降，而清洁的液体则向上方流动并通过排泥管排出。
旋流器的工作效果受到多个因素的影响，其中包括液体的物理性质、旋流器的结构设计和操作参数等。
下面将详细介绍这些因素对旋流器的影响：1. 液体的物理性质：液体的粘度、密度和固体颗粒的浓度等都会影响旋流器的分离效果。
普通来说，液体的粘度越大，分离效果越差；液体的密度越大，分离效果越好；固体颗粒的浓度越高，分离效果越差。
2. 旋流器的结构设计：旋流器的结构设计包括进料口的位置、旋流室的形状和尺寸等。
合理的结构设计可以提高旋流器的分离效果。
例如，进料口应设置在旋流室的侧面，以便使液体在进入旋流室时能够形成旋转的涡流；旋流室的形状应该使液体能够充分旋转并形成高速旋转的涡流。
3. 操作参数：操作参数包括进料流量、旋流器的转速和排泥管的开度等。
这些参数的调整可以影响旋流器的分离效果。
普通来说，进料流量越大，分离效果越差；旋流器的转速越高，分离效果越好；排泥管的开度越大，分离效果越好。
旋流器具有以下优点：1. 结构简单：旋流器的结构相对简单，由少量的组件组成，易于安装和维护。
2. 处理能力大：旋流器可以处理大量的液体，适合于处理大流量的废水或者悬浮液。
3. 分离效果好：通过合理的结构设计和操作参数调整，旋流器可以实现较好的固液分离效果，能够有效地将固体颗粒从液体中分离出来。
4. 占地面积小：由于旋流器的结构相对紧凑，占地面积较小，适合于空间有限的场所。

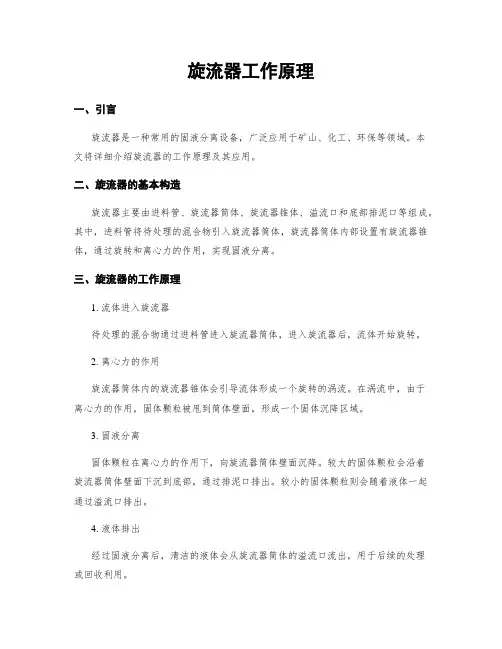

旋流器工作原理一、引言旋流器是一种常用的固液分离设备，广泛应用于矿山、化工、环保等领域。
本文将详细介绍旋流器的工作原理及其应用。
二、旋流器的基本构造旋流器主要由进料管、旋流器筒体、旋流器锥体、溢流口和底部排泥口等组成。
其中，进料管将待处理的混合物引入旋流器筒体，旋流器筒体内部设置有旋流器锥体，通过旋转和离心力的作用，实现固液分离。
三、旋流器的工作原理1. 流体进入旋流器待处理的混合物通过进料管进入旋流器筒体，进入旋流器后，流体开始旋转。
2. 离心力的作用旋流器筒体内的旋流器锥体会引导流体形成一个旋转的涡流。
在涡流中，由于离心力的作用，固体颗粒被甩到筒体壁面，形成一个固体沉降区域。
3. 固液分离固体颗粒在离心力的作用下，向旋流器筒体壁面沉降。
较大的固体颗粒会沿着旋流器筒体壁面下沉到底部，通过排泥口排出。
较小的固体颗粒则会随着液体一起通过溢流口排出。
4. 液体排出经过固液分离后，清洁的液体会从旋流器筒体的溢流口流出，用于后续的处理或回收利用。
四、旋流器的应用1. 固液分离旋流器广泛应用于固液分离领域。
例如，在矿山中，旋流器可以将含有矿石颗粒的混合物进行分离，将固体颗粒从液体中剥离出来，以便后续的处理。
2. 粒度分级旋流器还可以用于粒度分级。
根据固体颗粒的大小和密度，通过调整旋流器的结构参数，可以实现不同粒度的固体颗粒的分级。
3. 液体浓缩旋流器还可以用于液体浓缩。
在旋流器中，固体颗粒沉降到底部后，可以通过排泥口排出，从而实现液体的浓缩。
4. 废水处理旋流器也广泛应用于废水处理领域。
通过旋流器的固液分离作用，可以将废水中的固体颗粒分离出来，从而净化废水，达到环保要求。
五、总结旋流器是一种常用的固液分离设备，通过利用离心力的作用，实现固液分离。
它具有结构简单、操作方便、效率高等优点，在矿山、化工、环保等领域得到广泛应用。
通过合理调整旋流器的结构参数，可以实现不同颗粒大小的固体颗粒分离和液体浓缩。
同时，旋流器也可以用于废水处理，达到环保要求。

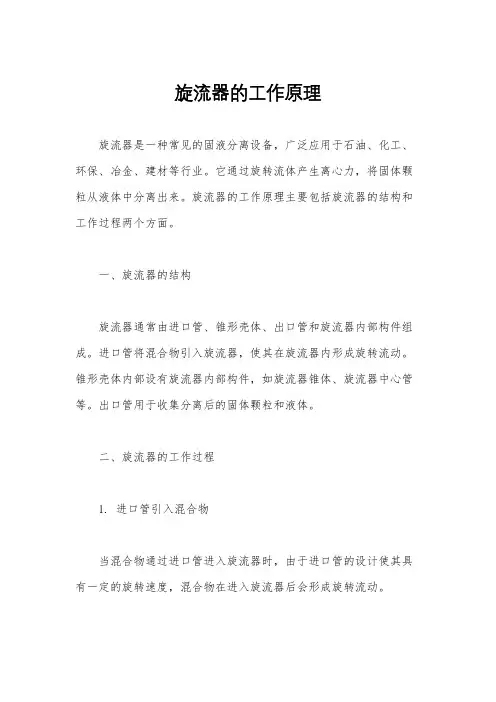

旋流器的工作原理旋流器是一种常见的固液分离设备，广泛应用于石油、化工、环保、冶金、建材等行业。
它通过旋转流体产生离心力，将固体颗粒从液体中分离出来。
旋流器的工作原理主要包括旋流器的结构和工作过程两个方面。
一、旋流器的结构旋流器通常由进口管、锥形壳体、出口管和旋流器内部构件组成。
进口管将混合物引入旋流器，使其在旋流器内形成旋转流动。
锥形壳体内部设有旋流器内部构件，如旋流器锥体、旋流器中心管等。
出口管用于收集分离后的固体颗粒和液体。
二、旋流器的工作过程1. 进口管引入混合物当混合物通过进口管进入旋流器时，由于进口管的设计使其具有一定的旋转速度，混合物在进入旋流器后会形成旋转流动。
2. 旋转流动形成离心力在旋流器内部，混合物的旋转流动会形成离心力。
由于固体颗粒的密度大于液体，固体颗粒会受到离心力的作用向旋流器的壁面靠拢，形成固体颗粒层。
3. 固液分离在旋流器内部，固体颗粒层会沿着锥形壳体向下移动，最终通过出口管被收集起来。
而液体则会从固体颗粒层的上方流出，通过出口管被收集起来。
通过以上工作过程，旋流器可以实现固液分离的目的。
在实际应用中，旋流器可以根据需要进行多级串联，以达到更高的分离效果。
总结旋流器通过旋转流动产生离心力，实现固液分离。
它具有结构简单、运行稳定、分离效果好等优点，在工业生产中得到了广泛的应用。
随着工业技术的不断进步，旋流器的设计和制造技术也在不断改进，使其能够更好地满足不同行业的固液分离需求。
希望通过本文的介绍，读者能够更加深入地了解旋流器的工作原理，为其在实际应用中提供参考。

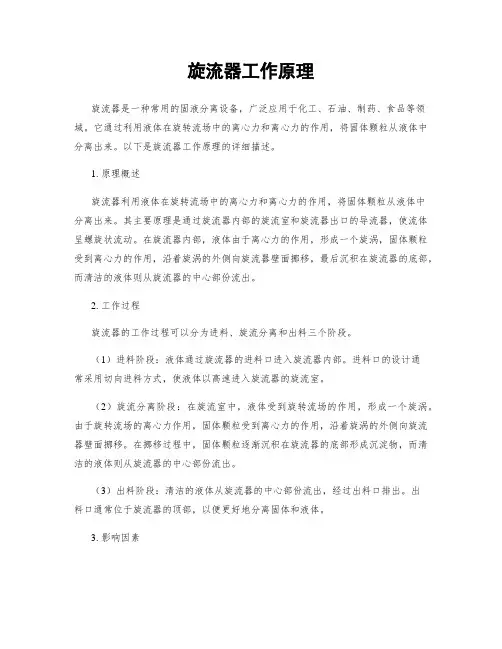

旋流器工作原理旋流器是一种常用的固液分离设备，广泛应用于化工、石油、制药、食品等领域。
它通过利用液体在旋转流场中的离心力和离心力的作用，将固体颗粒从液体中分离出来。
以下是旋流器工作原理的详细描述。
1. 原理概述旋流器利用液体在旋转流场中的离心力和离心力的作用，将固体颗粒从液体中分离出来。
其主要原理是通过旋流器内部的旋流室和旋流器出口的导流器，使流体呈螺旋状流动。
在旋流器内部，液体由于离心力的作用，形成一个旋涡，固体颗粒受到离心力的作用，沿着旋涡的外侧向旋流器壁面挪移，最后沉积在旋流器的底部，而清洁的液体则从旋流器的中心部份流出。
2. 工作过程旋流器的工作过程可以分为进料、旋流分离和出料三个阶段。
（1）进料阶段：液体通过旋流器的进料口进入旋流器内部。
进料口的设计通常采用切向进料方式，使液体以高速进入旋流器的旋流室。
（2）旋流分离阶段：在旋流室中，液体受到旋转流场的作用，形成一个旋涡。
由于旋转流场的离心力作用，固体颗粒受到离心力的作用，沿着旋涡的外侧向旋流器壁面挪移。
在挪移过程中，固体颗粒逐渐沉积在旋流器的底部形成沉淀物，而清洁的液体则从旋流器的中心部份流出。
（3）出料阶段：清洁的液体从旋流器的中心部份流出，经过出料口排出。
出料口通常位于旋流器的顶部，以便更好地分离固体和液体。
3. 影响因素旋流器的分离效果受到多种因素的影响，包括旋流器的结构设计、液体的性质、进料流量和固液比等。
以下是一些常见的影响因素：（1）旋流器结构设计：旋流器的结构设计包括旋流器的尺寸、旋流室的形状和导流器的设计等。
合理的结构设计可以提高旋流器的分离效果。
（2）液体的性质：液体的性质，如粘度、密度和固体颗粒的浓度等，会影响旋流器的分离效果。
不同的液体需要采用不同的旋流器参数进行处理。
（3）进料流量：进料流量的大小会影响旋流器的分离效果。
过大的进料流量可能导致固体颗粒无法充分分离，而过小的进料流量则可能导致旋流器的处理能力下降。

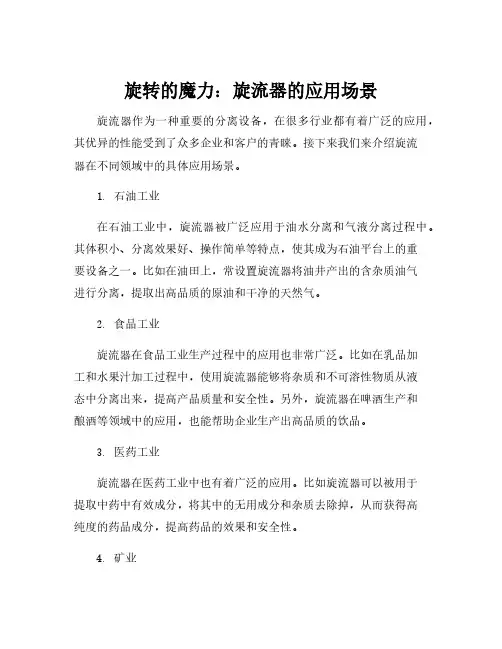

旋转的魔力：旋流器的应用场景旋流器作为一种重要的分离设备，在很多行业都有着广泛的应用，其优异的性能受到了众多企业和客户的青睐。
接下来我们来介绍旋流
器在不同领域中的具体应用场景。
1. 石油工业
在石油工业中，旋流器被广泛应用于油水分离和气液分离过程中。
其体积小、分离效果好、操作简单等特点，使其成为石油平台上的重
要设备之一。
比如在油田上，常设置旋流器将油井产出的含杂质油气
进行分离，提取出高品质的原油和干净的天然气。
2. 食品工业
旋流器在食品工业生产过程中的应用也非常广泛。
比如在乳品加
工和水果汁加工过程中，使用旋流器能够将杂质和不可溶性物质从液
态中分离出来，提高产品质量和安全性。
另外，旋流器在啤酒生产和
酿酒等领域中的应用，也能帮助企业生产出高品质的饮品。
3. 医药工业
旋流器在医药工业中也有着广泛的应用。
比如旋流器可以被用于
提取中药中有效成分，将其中的无用成分和杂质去除掉，从而获得高
纯度的药品成分，提高药品的效果和安全性。
4. 矿业
在矿山中，旋流器可以被用于将含矿泥浆中的物质进行分离，从而提取出有价值的矿物资源。
同时，在传统的矿产分离中，常常使用低效的物理分离技术，而旋流器能够更加高效、快速地实现矿物的选别，提高企业的生产效率和经济收益。
总的来说，旋流器在工业领域中的应用越来越广泛，成为了不可或缺的设备之一。
企业在选择旋流器时，需要根据自己的实际生产需求和要求，选择适合自己的型号和规格，以达到最佳的生产效果和经济效益。

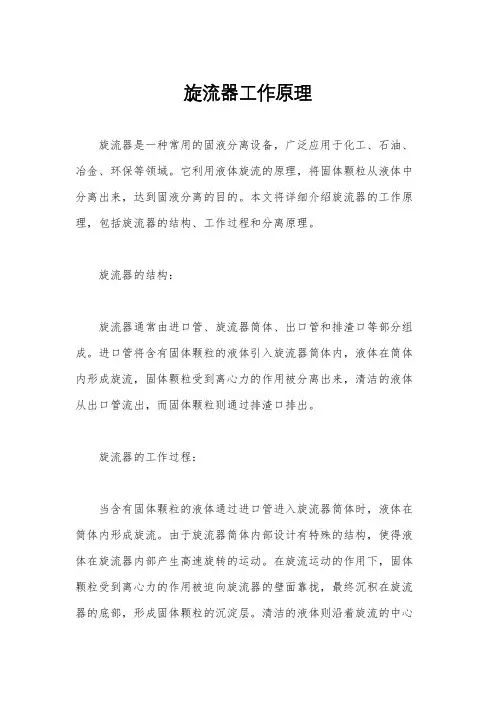

旋流器工作原理旋流器是一种常用的固液分离设备，广泛应用于化工、石油、冶金、环保等领域。
它利用液体旋流的原理，将固体颗粒从液体中分离出来，达到固液分离的目的。
本文将详细介绍旋流器的工作原理，包括旋流器的结构、工作过程和分离原理。
旋流器的结构：旋流器通常由进口管、旋流器筒体、出口管和排渣口等部分组成。
进口管将含有固体颗粒的液体引入旋流器筒体内，液体在筒体内形成旋流，固体颗粒受到离心力的作用被分离出来，清洁的液体从出口管流出，而固体颗粒则通过排渣口排出。
旋流器的工作过程：当含有固体颗粒的液体通过进口管进入旋流器筒体时，液体在筒体内形成旋流。
由于旋流器筒体内部设计有特殊的结构，使得液体在旋流器内部产生高速旋转的运动。
在旋流运动的作用下，固体颗粒受到离心力的作用被迫向旋流器的壁面靠拢，最终沉积在旋流器的底部，形成固体颗粒的沉淀层。
清洁的液体则沿着旋流的中心轴线上升，通过出口管流出旋流器。
旋流器的分离原理：旋流器的分离原理是基于液体旋流的运动规律。
当液体通过旋流器筒体内部形成旋流时，由于旋流器筒体内部设计有特殊的结构，使得液体在旋流器内部产生高速旋转的运动。
在旋流运动的作用下，固体颗粒受到离心力的作用被迫向旋流器的壁面靠拢，最终沉积在旋流器的底部，形成固体颗粒的沉淀层。
清洁的液体则沿着旋流的中心轴线上升，通过出口管流出旋流器。
总结：旋流器是一种利用液体旋流的原理进行固液分离的设备，其工作原理基于离心力作用下的固液分离。
通过旋流器，可以有效地将液体中的固体颗粒分离出来，达到固液分离的目的。
旋流器在化工、石油、冶金、环保等领域有着广泛的应用，是一种非常重要的固液分离设备。

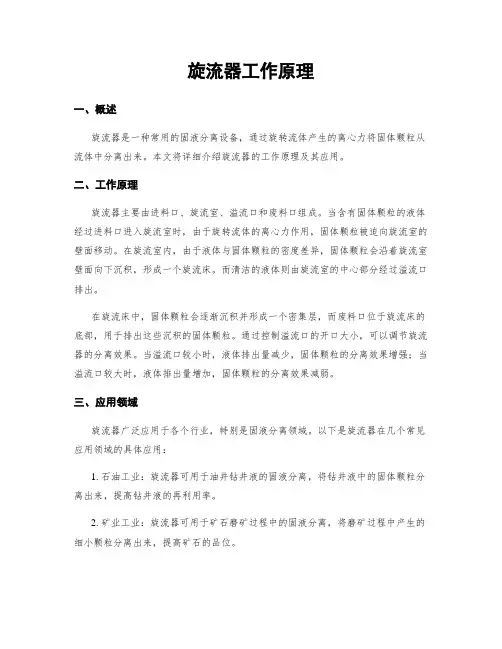

旋流器工作原理一、概述旋流器是一种常用的固液分离设备，通过旋转流体产生的离心力将固体颗粒从流体中分离出来。
本文将详细介绍旋流器的工作原理及其应用。
二、工作原理旋流器主要由进料口、旋流室、溢流口和废料口组成。
当含有固体颗粒的液体经过进料口进入旋流室时，由于旋转流体的离心力作用，固体颗粒被迫向旋流室的壁面移动。
在旋流室内，由于液体与固体颗粒的密度差异，固体颗粒会沿着旋流室壁面向下沉积，形成一个旋流床。
而清洁的液体则由旋流室的中心部分经过溢流口排出。
在旋流床中，固体颗粒会逐渐沉积并形成一个密集层，而废料口位于旋流床的底部，用于排出这些沉积的固体颗粒。
通过控制溢流口的开口大小，可以调节旋流器的分离效果。
当溢流口较小时，液体排出量减少，固体颗粒的分离效果增强；当溢流口较大时，液体排出量增加，固体颗粒的分离效果减弱。
三、应用领域旋流器广泛应用于各个行业，特别是固液分离领域。
以下是旋流器在几个常见应用领域的具体应用：1. 石油工业：旋流器可用于油井钻井液的固液分离，将钻井液中的固体颗粒分离出来，提高钻井液的再利用率。
2. 矿业工业：旋流器可用于矿石磨矿过程中的固液分离，将磨矿过程中产生的细小颗粒分离出来，提高矿石的品位。
3. 食品工业：旋流器可用于果汁、奶制品等液体中的固液分离，去除其中的固体颗粒，提高产品的质量。
4. 环保工业：旋流器可用于污水处理过程中的固液分离，将污水中的悬浮物分离出来，净化水质。
5. 化工工业：旋流器可用于化工过程中的固液分离，去除液体中的固体颗粒，提高产品的纯度。
四、优势和不足旋流器作为一种常用的固液分离设备，具有以下优势：1. 结构简单：旋流器的结构相对简单，易于安装和维护。
2. 分离效果好：通过调节溢流口的开口大小，可以灵活控制旋流器的分离效果。
3. 处理能力大：旋流器可以处理大量的液体，适用于各种规模的生产场景。
然而，旋流器也存在一些不足之处：1. 对颗粒大小敏感：旋流器对固体颗粒的大小比较敏感，过大或过小的颗粒可能会影响分离效果。

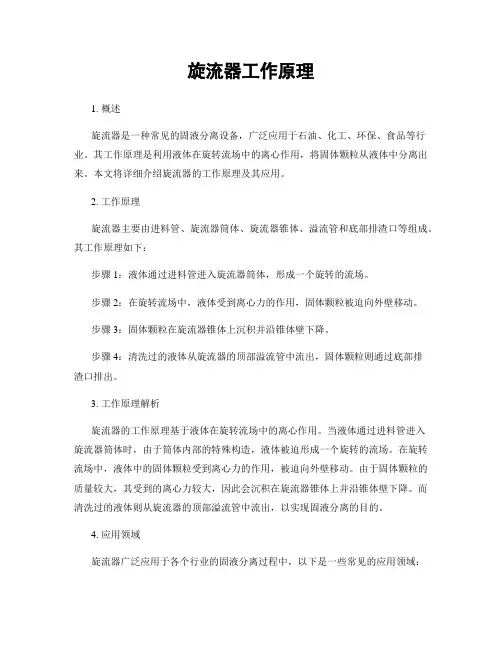

旋流器工作原理1. 概述旋流器是一种常见的固液分离设备，广泛应用于石油、化工、环保、食品等行业。
其工作原理是利用液体在旋转流场中的离心作用，将固体颗粒从液体中分离出来。
本文将详细介绍旋流器的工作原理及其应用。
2. 工作原理旋流器主要由进料管、旋流器筒体、旋流器锥体、溢流管和底部排渣口等组成。
其工作原理如下：步骤1：液体通过进料管进入旋流器筒体，形成一个旋转的流场。
步骤2：在旋转流场中，液体受到离心力的作用，固体颗粒被迫向外壁移动。
步骤3：固体颗粒在旋流器锥体上沉积并沿锥体壁下降。
步骤4：清洗过的液体从旋流器的顶部溢流管中流出，固体颗粒则通过底部排渣口排出。
3. 工作原理解析旋流器的工作原理基于液体在旋转流场中的离心作用。
当液体通过进料管进入旋流器筒体时，由于筒体内部的特殊构造，液体被迫形成一个旋转的流场。
在旋转流场中，液体中的固体颗粒受到离心力的作用，被迫向外壁移动。
由于固体颗粒的质量较大，其受到的离心力较大，因此会沉积在旋流器锥体上并沿锥体壁下降。
而清洗过的液体则从旋流器的顶部溢流管中流出，以实现固液分离的目的。
4. 应用领域旋流器广泛应用于各个行业的固液分离过程中，以下是一些常见的应用领域：石油行业：旋流器被用于油井钻井液的固液分离，可有效去除钻井液中的固体颗粒，提高钻井液的质量，保证钻井作业的顺利进行。
化工行业：旋流器可用于化工生产过程中的固液分离，例如在悬浮液的处理中，可以将悬浮液中的固体颗粒分离出来，提高产品的质量。
环保行业：旋流器可用于废水处理过程中的固液分离，将废水中的固体颗粒去除，净化废水，达到排放标准。
食品行业：旋流器可用于食品加工过程中的固液分离，例如在果汁生产中，可以将果汁中的果肉和固体颗粒分离出来，提高果汁的纯度和口感。
5. 总结旋流器是一种常见的固液分离设备，其工作原理是利用液体在旋转流场中的离心作用将固体颗粒从液体中分离出来。
通过进料管进入旋流器筒体的液体在旋转流场中受到离心力的作用，固体颗粒被迫向外壁移动，并沉积在旋流器锥体上。

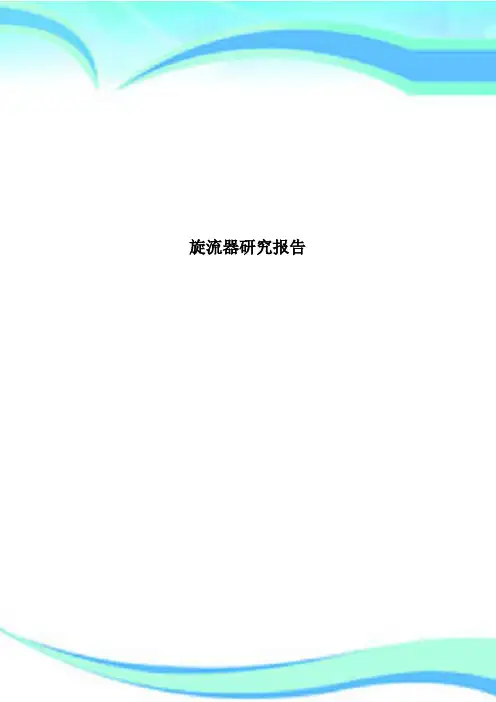

旋流器研究报告旋流器研究报告摘要本文对旋流器的研究进行了全面的探讨和分析，旋流器是一种常见的流体分离装置，广泛应用于工业领域。
我们通过对旋流器的原理、结构和使用情况等方面的研究，总结了其优势和不足，并提出了一些改进和应用的建议。
引言旋流器是一种使用惯性力和离心力分离固液混合物的流体分离装置。
由于其体积小、结构简单、操作方便以及分离效果好等优点，旋流器广泛应用于石油、化工、环保等工业领域。
然而，在实际应用中，我们发现旋流器仍存在一些问题，如分离效率不高、压力损失大等。
因此，本文旨在对旋流器进行深入研究，并提出改进建议。
1. 旋流器原理旋流器的分离原理是利用流体的旋转运动产生离心力和惯性力，使固液混合物发生离心分离。
当固液气体混合物通过旋流器的进入口进入旋流器时，由于旋流器中存在过流孔，流体会形成一条旋涡状的流动路径。
在流体旋转的同时，由于惯性力作用，固体颗粒会被甩到旋流器的壁面，实现固液分离。
2. 旋流器结构旋流器由进入口、旋流室、过流孔和排出口等组成。
其中，进入口用于固液混合物的进入，旋流室则是离心分离的核心部分。
在旋流室中，通过过流孔调节流速和流量，在流体的旋转过程中实现固液分离。
最后，通过排出口将分离后的固体和液体分别排出。
3. 旋流器的优势•结构简单：旋流器由少量的组件构成，结构简单、紧凑，易于安装和维护。
•分离效果好：利用离心力和惯性力的作用，旋流器能够高效地将固液混合物分离。
•适用范围广：旋流器可用于分离不同粒径、不同密度的固液混合物，适用范围广泛。
4. 旋流器的不足•分离效率有限：由于旋流器的结构限制，分离效率受到一定程度的影响。
•压力损失大：在旋流器中，流体经过旋转后离心分离，会导致压力损失较大。
5. 旋流器的改进与应用•改进结构：可以通过改进旋流器的结构，增加旋流器内部的切向速度，提高分离效率。
•优化过流孔：通过优化过流孔的位置和尺寸，调节进入旋流器的流体速度和流量，减少压力损失。

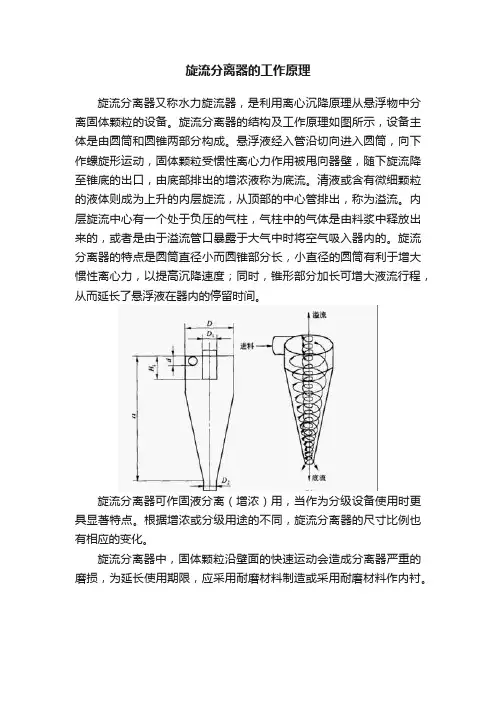

旋流分离器的工作原理
旋流分离器又称水力旋流器，是利用离心沉降原理从悬浮物中分离固体颗粒的设备。
旋流分离器的结构及工作原理如图所示，设备主体是由圆筒和圆锥两部分构成。
悬浮液经入管沿切向进入圆筒，向下作螺旋形运动，固体颗粒受惯性离心力作用被甩向器壁，随下旋流降至锥底的出口，由底部排出的增浓液称为底流。
清液或含有微细颗粒的液体则成为上升的内层旋流，从顶部的中心管排出，称为溢流。
内层旋流中心有一个处于负压的气柱，气柱中的气体是由料浆中释放出来的，或者是由于溢流管口暴露于大气中时将空气吸入器内的。
旋流分离器的特点是圆筒直径小而圆锥部分长，小直径的圆筒有利于增大惯性离心力，以提高沉降速度；同时，锥形部分加长可增大液流行程，从而延长了悬浮液在器内的停留时间。
旋流分离器可作固液分离（增浓）用，当作为分级设备使用时更具显著特点。
根据增浓或分级用途的不同，旋流分离器的尺寸比例也有相应的变化。
旋流分离器中，固体颗粒沿壁面的快速运动会造成分离器严重的磨损，为延长使用期限，应采用耐磨材料制造或采用耐磨材料作内衬。

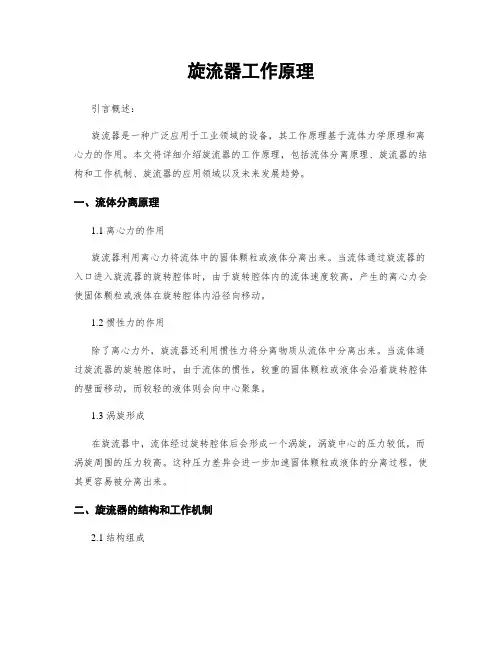

旋流器工作原理引言概述：旋流器是一种广泛应用于工业领域的设备，其工作原理基于流体力学原理和离心力的作用。
本文将详细介绍旋流器的工作原理，包括流体分离原理、旋流器的结构和工作机制、旋流器的应用领域以及未来发展趋势。
一、流体分离原理1.1 离心力的作用旋流器利用离心力将流体中的固体颗粒或液体分离出来。
当流体通过旋流器的入口进入旋流器的旋转腔体时，由于旋转腔体内的流体速度较高，产生的离心力会使固体颗粒或液体在旋转腔体内沿径向移动。
1.2 惯性力的作用除了离心力外，旋流器还利用惯性力将分离物质从流体中分离出来。
当流体通过旋流器的旋转腔体时，由于流体的惯性，较重的固体颗粒或液体会沿着旋转腔体的壁面移动，而较轻的液体则会向中心聚集。
1.3 涡旋形成在旋流器中，流体经过旋转腔体后会形成一个涡旋，涡旋中心的压力较低，而涡旋周围的压力较高。
这种压力差异会进一步加速固体颗粒或液体的分离过程，使其更容易被分离出来。
二、旋流器的结构和工作机制2.1 结构组成旋流器主要由进口管道、旋转腔体、出口管道和旋流器壳体等部分组成。
进口管道用于将待处理的流体引入旋转腔体，旋转腔体是旋流器的核心部分，通过旋转腔体内的特殊结构设计，实现流体的分离。
出口管道用于将分离后的固体颗粒或液体排出，旋流器壳体则用于固定旋转腔体和管道。
2.2 工作原理当待处理的流体经过进口管道进入旋转腔体时，由于旋转腔体的特殊结构设计，流体会在旋转腔体内形成一个涡旋。
涡旋中心的压力较低，使得固体颗粒或液体被分离出来，而涡旋周围的液体则向中心聚集。
分离后的固体颗粒或液体通过出口管道排出，而分离后的液体则从旋流器的中心部分流出。
三、旋流器的应用领域3.1 污水处理旋流器在污水处理领域中被广泛应用，可以有效地将污水中的固体颗粒分离出来，提高污水的处理效率。
3.2 石油工业在石油工业中，旋流器可以用于分离油水混合物，将石油中的固体颗粒和水分离出来，提高石油的纯度。
3.3 矿业旋流器在矿业领域中也有广泛的应用，可以用于矿石的分级和分离，提高矿石的品质。
旋流器工作原理一、概述旋流器是一种常用的固液分离设备，广泛应用于矿山、化工、环保等领域。
其工作原理基于液体在旋转流场中的离心分离效应，能够高效地将固体颗粒从液体中分离出来。
本文将详细介绍旋流器的工作原理及其相关参数。
二、工作原理旋流器的工作原理基于液体在旋转流场中的离心分离效应。
当液体通过旋流器的进料管道进入旋流器内部时，流体会形成旋转流动，形成一个高速旋转的涡流。
在涡流中，固体颗粒会受到离心力的作用，向外沉降，而液体则向中心靠拢。
通过合理设计旋流器的结构，可以使固体颗粒从液体中分离出来。
旋流器主要由进料管道、旋流室、溢流口和底流口组成。
进料管道将液体引入旋流室，形成旋转流动。
在旋流室中，液体在离心力的作用下，固体颗粒被甩离，向外沉降。
固体颗粒在旋流室底部通过底流口排出，而净化后的液体则从溢流口排出。
三、影响分离效果的因素1. 旋流器的结构参数：旋流器的结构参数包括进料管道的直径、旋流室的直径和高度等。
这些参数的选择会直接影响到旋流器的分离效果。
通常情况下，进料管道越细，旋流室越大，分离效果越好。
2. 进料流速：进料流速是影响旋流器分离效果的重要因素之一。
过高或过低的进料流速都会导致分离效果下降。
通常情况下，进料流速应根据具体的处理要求进行调整。
3. 固体颗粒的粒径和浓度：固体颗粒的粒径和浓度对分离效果有很大影响。
较大的颗粒和较高的浓度会使分离效果变差，因此在实际应用中需要根据固体颗粒的特性进行合理的控制。
4. 旋流器的数量和布置方式：在某些情况下，可以通过增加旋流器的数量或改变旋流器的布置方式来提高分离效果。
合理的旋流器布置可以增加液体在旋转流场中的停留时间，提高分离效果。
四、应用领域旋流器广泛应用于矿山、化工、环保等领域。
以下是一些常见的应用领域：1. 矿山：旋流器可以用于矿山中的矿石浮选过程中的固液分离，可以有效地将矿石中的杂质分离出来，提高矿石的品位。
2. 化工：在化工生产过程中，旋流器可以用于固液分离、液液分离等环节，提高产品的纯度和质量。
高效旋流器的应用分析1 前言在选矿生产中，因可磨性和可选性较差的低品位矿石越来越多，选矿工艺流程也越来越复杂。
磨矿分级系统是选矿生产的重要环节，其选别指标直接影响到最终的选矿技术指标。
旋流器作为分级设备，因其具有的节能、高效、运营费用低，易维护等优点，在国内大部分选矿厂得到了广泛的应用。
旋流器的分级细度主要是由旋流器的规格(即直径)决定的，通常粗粒度的分级选用大直径旋流器，细粒度的分级选用小直径旋流器。
小直径旋流器的分级粒度细，但处理矿浆量小，为防止沉砂嘴堵塞还需对待分离浆液进行粗粒和杂物隔离。
当待处理浆液量较大时，需要多台小旋流器并联安装和使用，配置繁琐且工作条件要求苛刻，而高效高分级旋流器的应用解决了这一难题，并获得了更好的磨矿分级效果，能更好地提高选矿厂的各项技术经济指标。
2 高效旋流器的结构和特点2.1 旋流器的工作原理旋流器的工作原理。
待分离浆液在压力的作用下，沿渐开线方向进入旋流器高速旋转，在离心力场的作用下，细而小的矿物颗粒由于所受离心力小，在旋流器的轴线中心富集并随内旋流向上运动，从上部溢流管得到粒度细的溢流产物。
粒度较大的矿物颗粒由于所受的离心力较大，被甩向旋流器的内壁，同时在重力的作用下，随外旋流向下运动，在下部的沉砂口得到粒度粗而密度大的沉砂产物。
2.2 高效高分级旋流器的结构高效高分级旋流器由进料装置、分离装置、底流装置、溢流装置构成，进料装置采用渐开线形式给料，给料管为矩形渐缩管，其外沿线以渐开线平滑过度至进料箱内侧，分离装置由柱体和锥体组成，根据待分离矿物的比重、粒度以及对溢流细度的要求，匹配不同的柱体高度。
锥体部分采用变锥技术，以保持颗粒在锥体分离部位的切向速度，达到最佳的分离效果。
底流装置的内部形状亦采用柱锥形式，并相应加大柱体高度。
2.3 高效高分级旋流器的特点与普通旋流器(20度锥角)相比，高效分级旋流器具有如下特点：(1)在处理同样的物料、同样的操作条件下，分级溢流细度相对提高20％-30％。
旋流器技术参数表一、旋流器概述旋流器是一种常用的固液分离设备，通过旋转流体形成离心力，从而实现固液分离。
旋流器广泛应用于石油、化工、环保、冶金等领域，具有结构简单、操作方便、效果显著等优点。
二、旋流器主要技术参数1. 处理能力旋流器的处理能力是指单位时间内处理的固液混合物的体积或质量。
处理能力是衡量旋流器性能的重要指标之一，通常以单位时间内处理的固相体积或质量来表示，常用的单位有m³/h、t/h等。
2. 分离效果旋流器的分离效果是指固液分离的效果，通常以分离效率和分离度来描述。
分离效率是指旋流器分离出的固体占总固体的百分比，分离度是指分离出的固体中杂质的含量。
分离效果越好，分离度越高，旋流器的性能越优越。
3. 进口尺寸旋流器的进口尺寸是指进入旋流器的固液混合物的尺寸，通常以直径表示。
进口尺寸的选择要考虑固液颗粒的大小和分离要求。
4. 出口尺寸旋流器的出口尺寸是指从旋流器中分离出的固体颗粒的尺寸，通常以直径表示。
出口尺寸的选择要根据固体颗粒的要求和后续处理过程的需要。
5. 进口压力旋流器的进口压力是指进入旋流器的固液混合物的压力，通常以帕斯卡（Pa）表示。
进口压力的大小直接影响旋流器的处理能力和分离效果。
6. 出口压力旋流器的出口压力是指从旋流器中分离出的固体颗粒的压力，通常以帕斯卡（Pa）表示。
出口压力的大小与旋流器的分离效果和后续处理过程有关。
7. 设备尺寸旋流器的设备尺寸是指旋流器的整体尺寸，包括长度、宽度和高度等。
设备尺寸的选择要考虑到施工现场的限制和处理量的要求。
8. 设备重量旋流器的设备重量是指旋流器的整体重量，通常以千克（kg）表示。
设备重量的大小直接影响旋流器的安装和运输。
9. 电机功率旋流器的电机功率是指旋流器所需的电机功率，通常以千瓦（kW）表示。
电机功率的大小与旋流器的处理能力和分离效果有关。
10. 设备材质旋流器的设备材质是指旋流器的制造材料，通常根据工作环境选择合适的材质，如不锈钢、碳钢等。
旋转流分离技术在颗粒分级与固液分离中的应用（威海市海王旋流器有限公司威海 264209）摘要旋转流分离是在超重力场中对有粒度、比重、形状等差异的颗粒进行快速高效分离。
旋流器是旋转流分离的主要设备之一，在国民经济各行业得到广泛应用。
本文主要介绍旋转流分离机理，以及评价旋流器分离性能的指标。
介绍旋流器在矿业磨矿分级、分选、浓缩、脱泥脱药、微细粒分级、组合分级等工艺中成熟应用经验，并结合实验室和现场试验数据分析主要结构、操作、物料性质等参数对旋流器分离性能的影响因素。
结合现场旋流器运行过程中经常出现的问题，提出一些分析解决问题的方法，对于生产应用有一定的指导意义。
同时本文还简单介绍了旋流器柱体、锥体、溢流管、沉砂咀、进料口等结构的改进对分离性能的影响，对改进现场用传统旋流器，提高分离性能有参考意义。
1、前言旋转流分离是在超重力场中对有粒度、比重、形状等差异的颗粒进行快速高效分离。
旋流器是旋转流分离的主要设备之一，该设备是一种用途十分广泛的湿式机械分离分级设备, 它可以用以完成液体澄清、料浆浓缩、固相颗粒洗涤、液体除气与除砂、固相颗粒分级与分类、以及两种非互溶液体的分离等多种作业。
由于旋流器具有结构简单、无运动部件、设备紧凑、占地面积小、设备成本低和处理量大等许多优点, 迄今已经在矿物加工、化工、石油、轻工、环保、采矿、食品、医药、纺织与染料业、冶金、机械、建材及煤炭等众多工业部门获得了广泛的应用; 而且由于水力旋流器结构及型式的日趋多样化, 其应用领域仍在不断拓展。
在国内, 旋流器的应用正受到越来越多的工程师们的关注。
本文将简单介绍旋流器的工作原理--旋转流分离理论，并从颗粒分级和固—液分离两方面来介绍旋流器应用开发的新情况，便于工程师们更系统地了解旋流器在国内外的应用情况。
2、旋转流分离技术2．1旋流器分离机理旋流器的工作原理是离心沉降。
当两相流体以渐开线、切线或螺旋线方式给矿管以一定速度进入筒体后，由于受固定筒体壁的约束，浆体中固体颗粒与液体在器内的运动均由切向、轴向、径向运动组成。
在强大离心力场的作用下，首先沿器壁以螺旋线方式向下运动，形成外旋流。
但因旋流器下部锥体，其断面面积向下逐渐缩小，流速越来越大，致使底流口无法将全部外旋流排除。
沿程有部分流体将逐渐脱离外旋流，以螺线涡的形式向内迁移，越接近底流口内迁的量越大。
这部分呈螺线涡形式内迁的流体，只能调转方向向上运动，形成内旋流并从上部溢流管排出。
外旋流和内旋流是旋流器中流体运动的主要形式，它们的旋转方向相同，但其运动方向相反。
此外，旋流器内部还有短路流、盖下流、空气柱、闭环涡流、零速包络面等几种运动形式存在。
2．2 分离性能的评价指标旋流器的性能评价指标主要是分离粒度、单台处理能力和分级效率。
分离粒度和单台处理能力是选择旋流器的主要指标，而分级效率则是衡量旋流器效率高低的主要指标。
分离粒度定义为：当某一特定的极窄级别的颗粒，它进入粗产物和进入细产物的概率均等，各为50%，那么，该极窄级别的中值粒径即为分离粒度，又称为平衡粒度或切割粒度，通常用d表示。
它是分级设备的主要性能参数之一。
50衡量分级效果的指标主要是分级质效率和分级量效率。
分级质效率又称为牛顿效率，其物理意义是细产物中合格粒级的回收率与细产物中不合格粒级的混入率之差；分级量效率是指分级产品中合格粒级的回收率，为使分级量效率能够科学准确评价分级效果，通常还有一个指标限制，即细度合格的条件。
另外，在选矿过程中，有用粒级的回收率也是评价旋流器分级效果的一个重要指标。
2.3 影响旋流器分级性能的因素根据不同的要求，对旋流器分级分离性能指标的描述有以下几个：溢流浓度、溢流固相粒度分布、分离粒度、分级效率、分离精度、分股比等。
虽然水力旋流器结构简单，但影响其工作性能指标的因素却非常多，总体上说有结构参数、操作参数、物性参数三部分综合影响，具体如表1所示。
表1 影响旋流器分级效果的主要因素3、旋流器在矿物加工生产中的应用3．1磨矿分级在现代选矿厂中，水力旋流器在各段磨矿中都有应用。
其中，二、三段磨矿和中矿再磨回路中的分级作业几乎全部用水力旋流器。
在某些选矿厂里，只在一段磨矿中部分使用螺旋分级机，也逐渐被水力旋流器所替代。
特别近几年来，一些结构新颖的大直径旋流器替代其它分级设备在闭路磨矿循环工艺取得了成功的应用。
3.1.1 新型多锥体旋流器在磨矿回路的应用对嵌布粒度细的矿石，为了达到有用矿物的充分单体解离，要求磨矿分级系统能够生产出高浓度细粒度的合格产品。
从提高旋流器的分级效率入手，通过改善旋流器的锥体结构，降低溢流颗粒细度，并降低底流产物中的细颗粒夹带量，从而改善磨矿效果以满足生产要求。
较传统旋流器(见图1)，新型旋流器(见图2)的设计由三段锥体组成。
第一段锥体角度较大，使旋流器内流体的切向速度达到最大，增大离心力场；第二段锥体较小，锥段长度较大，使被处理矿浆在此有足够的时间和空间进行充分交换；第三段锥体带有较大的锥体角度和直段结构，有利于降低旋流器底流中细颗粒的夹带量。
图1传统旋流器示意图图2新型旋流器示意图长城铝厂磨矿车间使用新型Ø500多锥体旋流器替代原有的传统Ø500旋流器，与现有Φ3.2×4.9m格子磨，螺旋分级机组合形成一段闭路磨矿流程。
通过长期的现场运行表明：采用新型旋流器后，该系统产能提高了3%，在同种工况下，旋流器的综合分级效率提高4~8%，溢流细度提高了3~10%。
3.1.2 闭路磨矿回路中大直径旋流器应用随着大型选矿厂的建设，大直径磨机被广泛使用，目前与其形成磨矿回路的优选设备是旋流器，众所周知，小直径旋流器具有分离粒度小、分离精度高，但处理量小，因此采用小直径旋流器组占地面积大、管理困难、分配器到旋流器之间的连接管较长，易堵塞和磨损等缺点，因此，研究和使用结构新颖的大直径旋流器与大型磨机组成磨矿分级系统来获得高浓度高细度溢流产品成为目前旋流器大型化的发展趋势。
使用大直径旋流器获得高浓度高细度溢流产品是可以实现的。
从分离粒度的计算公式可以看出，d50与给料浓度的平方根成正比，适当降低给料浓度，不仅可以降低分离粒度，而且可以提高分离精度，从而得到高质量的返砂。
根据使用Ø700、Ø850、Ø1000直径旋流器对粗煤泥分级浓缩的试验证明，单台处理量达到了400~800m3/h。
目前设计的Ø700旋流器将在金堆城Ø3.2×4.0m格子磨磨矿回路中应用，实现“1台磨机+1台旋流器”的简单模式。
3．2 脱泥在矿物加工过程中，原生矿泥和次生矿泥均对选别过程和指标有重大影响。
通常，为了给选别过程创造有利条件和得到满意的选别指标，对某些含泥多的矿产资源在入选前进行脱泥作业。
而旋流器的脱泥流程，必须根据原矿的性质和指标的要求而定。
微细粒级钛铁矿占整个攀枝花资源的很大一部分，这部分矿浆的特点是：体积量大，含有大量的-10um的细粒级，而且浓度低（4%～6%）。
因此，解决它的浓缩分级是提高钛资源综合利用率的关键。
根据物料的性质和现场的工艺要求，采用Ø125mm多锥体旋流器组对其进行分级浓缩，浓缩后底流的浓度达到60%，底流中+10um粒级回收率达到95%的良好指标。
又如：某选矿厂铁矿属微细粒级嵌布的磁铁矿和赤铁矿混合矿类型，可选性研究表明，原矿磨矿分级入选前的产物中-10um粒级的泥质物含铁量很低，如果能在入选前脱除-10um的矿泥就可以改善精矿的质量。
研究决定采用Ø125mm 旋流器进行脱泥，其脱泥效率能达到82.09%，+10um粒级的回收率达到90%。
3．3浓缩浓缩的目的是为了获得高浓度的底流(最终目的是使固相物料脱水)。
浓缩用旋流器处理某些物料时, 其底流体积浓度可高达50%，若底流管再联用小型增稠器, 则可获得更高浓度的底流。
在某些场合，浓缩用旋流器系统可被用来替代那些体积大得多、且成本高得多的重力沉降槽。
3.3.1 过滤设备前的预浓缩旋流器用作浓缩设备时的典型用途是对真空过滤机、筛分设备、脱水离心机以及其它浓缩设备的进料进行预浓缩。
图3为旋流器在皮带过滤机前的预浓缩工艺流程图。
图4为旋流器在真空过滤机前的预浓缩工艺流程图。
图3 旋流器与皮带过滤机图4 旋流器与真空过滤机物料进入过滤或其他浓缩设备之前的预浓缩，如将物料预先分为粗粒级产品和细粒级产品，将粗粒级产品作为过滤机的底层物料，然后再送细粒级产品去过滤，这时粗粒级产品起到预敷层助滤作用，这样可以获得质量良好的滤液，过滤速度也会显著提高。
3.3.2 尾矿的浓缩分级近几年来，国内矿山尾矿的综合利用技术得到了快速的发展，出现了利用尾矿资源取用建筑粗砂，制作免烧砖和水泥添加剂等新工艺。
利用旋流器和高频振动脱水筛组成联合工艺在尾矿的分级浓缩作业中取得许多成功的应用。
某选矿厂的尾矿中存在大量的+150um粗粒级，通过“旋流器分级浓缩-振动筛脱水”二段浓缩脱泥新工艺后（图5），可从尾矿中回收含水率低、级配合理的粗砂（图6），回收后的粗砂的水分＜15%，产率＞30%。
图5 旋流器与振动筛图6 筛上粗砂莱芜矿业公司选矿厂使用尾矿压滤技术提高尾矿的浓度以达到尾矿充填的工艺要求，该工艺具有一次投资大，尾矿充填成本高等缺点。
2006年，采用“旋流器-旋流澄清器”分级浓缩新工艺与现有15万吨/年的压滤浓缩工艺进行了对比工业试验，工业试验结果表明：通过分级浓缩新工艺后可使浓缩后的综合尾矿浓度达到充填采空区的浓度要求，而每吨尾矿的处理成本下降50%，一次性投资降低60%，现场工作环境也得到了明显改善。
该成果获冶金科技进步二等奖。
3.4 组合分级在颗粒分级过程中，为了得到更细的溢流产品通常会采用两级分级设备串联来达到效果。
在浓缩或澄清工艺中，为了得到高纯净的液相或高浓度的固相物料，常采用旋流器溢流或底流多级串联的工艺流程，虽然部分满足了现场的工艺要求，但势必造成相关设备投资大、工艺复杂、能耗高、占地面积大等缺点，与节能降耗的原则背道而驰。
近年来，开发了一些具有新颖结构的母子旋流器和组合分级浓缩工艺在实际流程中取得了一些成功的应用。
3.4.1 串联多产品分级在矿物加工过程中，根据矿石的特性，需要将物料分成多个粒级级别的产品，根据每个级别的物料性质采取不同的处理方式。
某化工厂钾镁肥车间，采用FX350－2×Ø200的旋流器对转化后的料浆进行分级，通过母子旋流器可以得到+80目、-80目+200目和-200目三个级别的料浆，由于+80目K+含量低，Na+含量高可以作为尾矿直接丢弃，-80目+200目产品返回转化槽继续反应，-200目作为成品进入下道工序，通过采用母子旋流器可以取代原有“旋流器-振动筛”分级流程。
