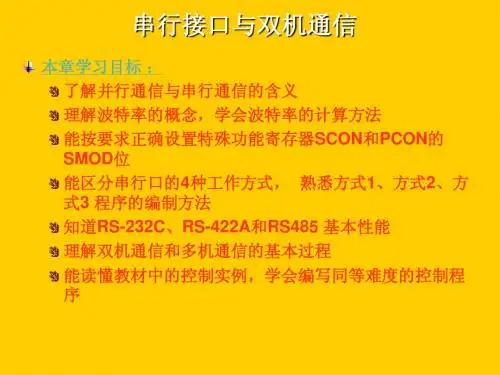

串行接口与双机通信

的改变来达到表示不同状态的目的。 以计算机为例，高电位代表了一种状
态，而低电位代表了另一种状态，在
组合了很多电位状态后就形成了两种
设备之间的数据交换。
最简单的信息传送方式，就是使用
一条信号线路来传送电压的变化而达到 传送信息的目的，只要准备沟通的双方
事先定义好何种状态代表什么样的意思，
那么通过这一条线就可以让双方进行数
并行数据传送的特点是： 各数据位同时传送，传送速度快、效率高， 多用在实时、快速的场合。并行传送的数据宽度 可以是1位~128位，甚至更宽。但是有多少数据位 就需要多少根数据线，因此传送的成本高。在集 成电路芯片的内部、同一插件板上各部件之间、 同一机箱内各插件板之间的数据传送都是并行的。 并行数据传送的距离通常小于30m。
RS-232C接口的机械特性
公 头 母 头
RS-232C接口连接器
DCD：用来表示DCE已经接收到满足要求的载波信号，
已经接通通信链路，告知DTE准备接收数据。
RXD：作用是接收DCE发送的串行数据。
TXD：作用是将串行数据发送到DCE。在不发送数据时，
TXD保持逻辑“1”。 DTR：当该信号有效时，表示DTE准备发送数据至DCE， 可以使用。 GND：作用是为其他信号线提供参考电位。
常用的RS-232C连接 1. 使用MODEM
2. 不使用MODEM
3. 简单连接
4. 近距离通信线路连接
当2台RS-232串口设备通信距离较近时（<15m），可以
用电缆线直接将2台设备的 RS-232端口连接，若通信距离 较远（>15m）时，需附加调制解调器（Modem）。
在RS-232的应用中，很少严格按照RS-232标准。其主 要原因是因为许多定义的信号在大多数的应用中并没有用 上。在许多应用中，例如Modem，只用了9个信号（两条 数据线、六条控制线、一条地线）；在其它一些应用中， 可能只需要5个信号（两条数据线、两条握手线、一条地 线）；还有一些应用，可能只需要数据线，而不需要握手 线，即只需要3个信号线。

第7章 串行通信 7.3.1方式0
当SM0＝0、SM1＝0时，串行方式选择方式0。这种工作方式实质上 是一种同步移位寄存器方式。其数据传输波特率固定为（1/12）fOSC。数 据由RXD（P3.0）引脚输入或输出，同步移位时钟由TXD（P3.1）引脚输 出。接收/发送的是8位数据，传输时低位在前。帧格式如下：
D7 SD7 D6 SD6 D5 SD5 D4 SD4 D3 SD3 D2 SD2 D1 SD1 D0 SD0
写SBUF（MOV SBUF，A），访问发送数据寄存器； 读SBUF（MOV A，SBUF），访问接收数据寄存器。
第7章 串行通信
7.3 AT89S51单片机的串行口工作方式
AT89S51单片机的串行口工作方式由控制寄存器中的SM0、SM1决 定，具体如表7-1所示： 表7-1 串行口工作方式选择位SM0、SM1 SM0 0 0 1 1 SM1 0 1 0 1 工作方式 方式0 方式1 方式2 方式3 特 点 8位移位寄存器 10位UART 11位UART 11位UART 波 fOSC/12 可变 fOSC/64或fOSC/32 可变 特 率
SM2
9CH
REN
9BH
TB8
9AH
RB8
99H
TI
98H
RI
其中，各位的含义如下： SM0，SM1—串行口工作方式选择位。其功能见表格7-1。 SM2—允许方式2、3中的多处理机通信位。 方式0时，SM2=0。 方式1时，SM2=1，只有接收到有效的停止位，RI才置1。 方式2和方式3时，若SM2=1，如果接收到的第九位数据（RB8）为0， RI置0；如果接收到的第九位数据（RB8）为1，RI置1。这种功能可用于 多处理机通信中。
每当接收移位寄存器左移一位，原写入的“1111 1110”也左移一位。当最 右边的0移到最左边时，标志着接收控制器要进行最后一次移位。在最后一 次移位即将结束时，接收移位寄存器的内容送入接收缓冲器SBUF，然后在 启动接收的第10个机器周期时，清除接收信号，置位RI。

TXD 发送
RXD 接收
②半双工
发
接
送
TXD / RXD
收
接
发
收
送
③全双工
发送
接收
TXD RXD
RXD TXD
接收
发送
1.4 信号的调制与解调
v 调制器（Modulator）：把数字信号转换成模拟信 号，然后送到通信线路上去。
v 解调器（Demodulator）：把从通信线源自上收到的 模拟信号转换成数字信号。
接线
DTE信号 TxD RxD RTS CTS DTR DSR DCD GND
典型应用: PC + 交叉电缆 + PC
❖RS-232 连接类型 II
DTE 信号
接线
DCE 信号
TxD RxD RTS CTS DTR DSR DCD GND
RxD TxD CTS RTS DSR DTR DCD GND
典型应用: PC + 直连电缆 + Modem
TXD
计 RXD 算 机 甲
TXD
RXD 计 算 机 乙
TXD RXD 计4 算5 机6 甲 20
近程通信连接
TXD
RXD 4计 5算 6机 20 乙
RS-232C接口存在的问题
1
2
3
传输距离短 ，传输速率
低
有电平偏移
抗干扰能力 差
SN75174
RS-422A接口
电平 ❖ RS-485的信号传输采用
两线间的电压来表示逻辑1和逻
辑0。由于发送方需要两根传输
线，接收方也需要两根传输线
。传输线采用差动信道，所以
它的干扰抑制性极好，又因为

DSR CTS △RLSD △RI
D1
△DSR
D0
△CTS
△表示变化的状态
△允许发送(CTS) △ 数据装置就绪(DSR) △ 响铃指示 △ 数据载波检测(DCD)
2023年5月4日星期四
7.中断允许寄存器IER
反映了接收器和发送器以及Modem是否允许中 断的情况，通过设置可以指定其中的某些部件 允许中断。它是一个可读可写的寄存器。
其它引脚
1. 电源及时钟VCC,GND,XTLA1,XTLA2 2. 数据线：D7~D0 3. 片选信号：CS0，CS1和/CS2(输入) 4. 选通信号:
地址输入选通: /ADS 数据输入选通:DISTR和/DISTR(接/IOR) 数据输出选通:DOSTR和/DOSTR(接/IOW) 5. 主复位:MR 6. 接收时钟: =接收波特率的16倍 7. 清除发送: /CTS 8. 数据装置(MODEM)准备好: /DSR 9. 接收线路信号检测: /RLSD(有效时表示Modem检测数据载波 10.振铃指示:/RI 有效表示Modem已经接收到一个电话振铃信号
读/写操作 OUT (写) IN (读) IN（读）或 OUT（写） IN（读）或 OUT（写） IN（读）或 OUT（写） IN （读） IN（读）或 OUT（写） IN（读）或 OUT（写） IN（读） IN（读）
2023年5月4日星期四
2.串行接口初始化
串行接口初始化的任务： （1）设置波特率 （2）确定通信的具体格式 （3）设置操作方式 （4）设定是否使用中断、是否自测试操作等
D7 D6 D5 D4
IEE 0 0
0
0
1 允许中断 0 禁止中断 1 允许中断 0 禁止中断
Modem状态中断 接收字符代码错 或接收中止状态中断
