喷淋系统设计规范:1、短立管:连接喷头与配水支管的立管2、信号阀:具有输出启闭状态信号功能的阀门3、环境温度不低于4 C,且不高于70C的场所应采用湿式系统。
环境温度低于4C,或高于70C的场所应采用干式系统。
4、自动喷水灭火系统应有下列组件、配件和设施:(1)应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置,以及管道、供水设施。
(2)控制管道静压的区段宜分区供水或设减压阀,控制管道动压的区段宜设减压孔板或节流管。
(3)应设有泄水阀(或泄水口)、排气阀(或排气口)和排污口(4)干式系统和预作用系统的配水管道应设快速排气阀5、一个报警阀组控制的喷头数:湿式系统、预作用系统不宜超过800只,干式系统不宜超过500 只。
6、报警阀距地面的高度宜为1.2m。
7、连接报警阀进出口的控制阀,宜采用信号阀。
8、每个防火分区,每个楼层均应设水流指示器。
9、仓库内顶板下喷头与货架内喷头应分别设置水流指示器。
10、水流指示器入口前设置信号阀。
11、末端试水装置由试水阀、压力表及试水接头组成。
12、货架内喷头上方如有孔洞、缝隙,应在喷头上方设置集热挡水板。
集热挡水板应为正方形或圆形金属板,其平面面积不宜小于0.12m2周围弯边的下沿,宜与喷头的溅水盘平齐。
管道:1、配水管道应采用内外壁热镀锌钢管,当报警阀入口前管道采用内壁不防腐的钢管时,应在该段管道的末端设过滤器。
2、管道连接应采用沟槽式卡箍,或丝扣、法兰连接。
3、短立管及末端试水装置的连接管,其径不应小于25mm4、减压孔板应符合下列规定:(1 )应设在直径不小于50mm 的水平直管段上,前后管段的长度均不宜小于该管段直径的5 倍。
(2)孔口直径不应小于设置管段直径的30%,且不应小于20mm(3)应采用不锈钢板材制作水泵1、系统的供水泵、稳压泵,应采用自灌式吸水方式。
2、供水泵的吸水管应设控制阀;出水管应设控制阀、止回阀、压力表和直径不小于65mm 的试水阀。
3 设置场所火灾危险等级3.0.1 设置场所火灾危险等级的划分,应符合下列规定:1轻危险级2中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3.0.2 设置场所的火灾危险等级,应根据其用途、容纳物品的火灾荷载及室空间条件等因素,在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。
举例见本规附录A。
3.0.3 当建筑物各场所的火灾危险性及灭火难度存在较大差异时,宜按各场所的实际情况确定系统选型与火灾危险等级。
4 系统选型4.1 一般规定4.1.1 自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。
4.1.2 自动喷水灭火系统不适用于存在较多下列物品的场所:1 遇水发生爆炸或加速燃烧的物品;2 遇水发生剧烈化学反应或产生有毒有害物质的物品;3 洒水将导致喷溅或沸溢的液体。
4.1.3 自动喷水灭火系统的系统选型,应根据设置场所的火灾特点或环境条件确定,露天场所不宜采用闭式系统。
4.1.4 自动喷水灭火系统的设计原则应符合下列规定:1 闭式喷头或启动系统的火灾探测器,应能有效探测初期火灾;2 湿式系统、干式系统应在开放一只喷头后自动启动,预作用系统、雨淋系统应在火灾自动报警系统报警后自动启动;3 作用面积开放的喷头,应在规定时间按设计选定的强度持续喷水;4 喷头洒水时,应均匀分布,且不应受阻挡。
4.2 系统选型4.2.1 环境温度不低于4℃,且不高于70℃的场所应采用湿式系统。
4.2.2 环境温度低于4℃,或高于70℃的场所应采用干式系统。
4.2.3 具有下列要求之一的场所应采用预作用系统:1 系统处于准工作状态时,严禁管道漏水;2 严禁系统误喷;3 替代干式系统。
4.2.4 灭火后必须及时停止喷水的场所,应采用重复启闭预作用系统。
4.2.5 具有下列条件之一的场所,应采用雨淋系统:1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域;2 室净空高度超过本规6.1.1条的规定,且必须迅速扑救初期火灾;3 严重危险级Ⅱ级。
消防喷淋头安装规范消防喷淋系统是建筑消防系统的重要组成部分,它通过灵敏的喷淋头将水雾喷射到火源上,迅速降低火势,起到灭火和控制火势的作用。
正确的喷淋头安装规范对于消防系统的功能发挥至关重要。
下面将对消防喷淋头安装规范进行详细阐述,以便工程人员参考。
1. 安装位置选择消防喷淋头的安装位置应选择火灾可能最大的区域,通常为屋顶、墙壁和结构上方空间。
喷淋头的间距应根据设计要求进行设置,一般在3米×3米的范围内,对于特殊要求的场所,如高温区域或有腐蚀性气体的场所,间距应根据具体情况进行调整。
2. 安装高度喷淋头的安装高度应根据设计规范进行确定,一般为2.4米至3.6米之间。
对于高隔间或特殊场所,也可以根据情况调整。
安装高度过低会导致喷淋角度不佳,影响灭火效果;安装高度过高则会影响喷淋头的灵敏度和喷淋范围。
因此,在安装过程中要严格按照设计规范进行操作。
3. 喷淋头数量喷淋头的数量应根据建筑面积、工厂的性质及危险性等因素进行确定,通常为每个喷淋头能覆盖的最大面积不超过12平方米。
在安装过程中,应确保每个区域都有足够的喷淋头覆盖,特别是对于暗廊、厂房角落和偏僻区域等易发生火灾的区域,喷淋头的数量和位置要更加合理确定。
4. 喷淋头的连接和安装喷淋头应采用标准的连接件连接到输水管道上。
连接部位应采取防漏措施,保证连接牢固,并检查是否有堵塞、锈蚀或其他物质影响水流量。
喷淋头应垂直于地面安装,确保喷淋范围不受阻碍。
5. 其他要求消防喷淋头周围不得有遮挡物品,例如照明灯具、通风设备等。
喷淋头须保持清洁,在喷淋头上不得堆放物品或挂载其他设备,以保证其正常喷射水雾。
总结起来,消防喷淋头的安装规范主要包括选择合适的位置、确定适当的安装高度、合理设置喷淋头的数量、正确连接和安装喷淋头等。
在实际操作中,工程人员要严格遵守相关规范和标准,确保喷淋头的正常工作和灭火效果。
喷淋水系统设计规范篇一:喷淋系统设计规范喷淋系统设计规范:1、短立管:连接喷头与配水支管的立管2、信号阀:具有输出启闭状态信号功能的阀门3、环境温度不低于4℃,且不高于70℃的场所应采用湿式系统。
环境温度低于4℃,或高于70℃的场所应采用干式系统。
4、自动喷水灭火系统应有下列组件、配件和设施:(1)应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置,以及管道、供水设施。
(2)控制管道静压的区段宜分区供水或设减压阀,控制管道动压的区段宜设减压孔板或节流管。
(3)应设有泄水阀(或泄水口)、排气阀(或排气口)和排污口(4)干式系统和预作用系统的配水管道应设快速排气阀 5、一个报警阀组控制的喷头数:湿式系统、预作用系统不宜超过800只,干式系统不宜超过500只。
6、报警阀距地面的高度宜为1.2m。
7、连接报警阀进出口的控制阀,宜采用信号阀。
8、每个防火分区,每个楼层均应设水流指示器。
9、仓库内顶板下喷头与货架内喷头应分别设置水流指示器。
10、水流指示器入口前设置信号阀。
11、末端试水装置由试水阀、压力表及试水接头组成。
12、货架内喷头上方如有孔洞、缝隙,应在喷头上方设置集热挡水板。
集热挡水板应为正方形或圆形金属板,其平面面积不宜小于0.12m2,周围弯边的下沿,宜与喷头的溅水盘平齐。
管道:1、配水管道应采用内外壁热镀锌钢管,当报警阀入口前管道采用内壁不防腐的钢管时,应在该段管道的末端设过滤器。
2、管道连接应采用沟槽式卡箍,或丝扣、法兰连接。
3、短立管及末端试水装置的连接管,其径不应小于25mm 4、减压孔板应符合下列规定:(1)应设在直径不小于50mm的水平直管段上,前后管段的长度均不宜小于该管段直径的5倍。
(2)孔口直径不应小于设置管段直径的30%,且不应小于20mm(3)应采用不锈钢板材制作水泵1、系统的供水泵、稳压泵,应采用自灌式吸水方式。
2、供水泵的吸水管应设控制阀;出水管应设控制阀、止回阀、压力表和直径不小于65mm的试水阀。
自动喷淋系统设计规范自动喷淋系统是一种应用广泛的灭火系统,可在火灾发生时,通过自动感应装置检测到火灾信号后,自动启动喷淋装置,将水或其他灭火剂喷洒在火源附近,起到灭火的作用。
为了确保自动喷淋系统能够正常运行并有效灭火,以下是自动喷淋系统设计规范的要求:1. 设计标准:根据国家相关的消防规范和标准要求进行设计,包括但不限于GB 50016-2014《民用建筑设计防火规范》、GB 50160-2010《建筑电气设计规范》等。
2. 系统分类:根据具体的场所和使用环境,对自动喷淋系统进行分类。
常见的分类有干式喷淋系统、湿式喷淋系统、预动喷淋系统和水幕喷淋系统等。
3. 系统设计:根据建筑物的布置、高度、用途等因素,确定喷淋头的布置方式和数量。
建议在易燃易爆物品存放区、设备机房、电气设备间等火灾风险较高的区域设置喷淋头。
4. 喷淋头选型:根据不同的火灾风险,选择合适的喷淋头。
常见的喷淋头有立式喷淋头、侧壁喷淋头和吊顶喷淋头等。
同时,还需考虑喷淋头的流量、喷射角度和覆盖范围等参数。
5. 喷淋管路设计:根据管路布置和长度,确定管道的材质和直径。
喷淋管道应采用不锈钢、镀锌钢管或塑料管等防腐材料,并保证管道的连续坡度,以确保喷淋水流畅。
6. 控制系统设计:自动喷淋系统应具备稳定可靠的控制系统,包括火灾自动感应装置、水泵启停控制装置、喷淋阀控制装置等。
应保证系统的自动化程度高、响应速度快,确保在火灾发生时能够及时启动喷淋装置。
7. 水源系统设计:喷淋系统所需要的水源应满足设计要求,可以采用自来水、消防水箱或市政供水等。
水源系统应具备足够的供水能力和压力,保证系统在长时间喷放水流时水源的持续性。
8. 维护与检测:自动喷淋系统的日常维护和定期检测非常重要。
定期对喷淋头、管路、控制系统等进行检查和保养,确保系统的正常运行和有效性。
9. 防止误动喷淋:为了避免误动喷淋系统造成不必要的损失,应采取相应的措施,如设置喷淋系统操作按钮的罩盖和标志,避免误操作。
浅析消防设备中减压孔板摘要:减压孔板的工作原理是对液体的动压力(不含静压力)进行减压。
目前,高层建筑由于层数较多,高层和低层所承受的静水压力不一样。
出水时,低层的水流动压力比高层的水流动压力大很多。
扑救火灾时,低层消防水带往往爆裂,本系列减压板对水流的动压力具有减压功能。
当流动的水经过减压孔板时,由于局部的阻力损失,在减压孔处产生压力降,从而满足消火栓的出口压力及流量的需要。
关键词:减压孔板;减压;水力计算;材质规格1.减压孔板的减压原理减压孔板利用孔板孔径小于设置安装管段的管径,增大管道内水流通过孔板的流速,增加局部阻力,从而消除一部分压力。
消防管道内水流速度不宜大于2m/s,而经过减压孔板时水流速度可达10m/s以上甚至更大;减压孔板因其易于安装,检修方便,制造工艺简单等诸多优点,从而在实际工程中得到越来越广泛地使用。
减压孔板、节流管一般设置在水流指示器后,而减压阀设置在报警阀之前,减压孔板只能减动压,不能减静压。
但减压阀既能减动压,也能减静压。
2.减压孔板的规格减压孔板应为无毛刺光面中心孔的黄铜板,其规格为:Φ50~Φ80毫米,δ=3毫米,Φ100~Φ150毫米,δ=6毫米,Φ200毫米及以上,δ=9毫米。
管径Φ50的孔板可以丝扣方式在管段内安装,其余规格的减压孔板一般都用法兰盘与管道连接。
《自动喷水灭火系统设计规范》GB50084要求减压孔板采用不锈钢制作。
从强度来讲,采用同一种材质,厚度为δ=3毫米减压孔板的强度比δ=2毫米减压孔板的强度要好;如采用丝扣方式在管段内安装,从加工工艺来讲,采用同一种材质,厚度为δ=3毫米减压孔板的边缘螺纹比δ=2毫米减压孔板的边缘螺纹更容易加工。
规格为Φ50~Φ80毫米减压孔板采用丝扣连接时,减压孔板的出口方向面宜加工有几个4×Φ6的圆坑,用于旋紧时工具的作力点。
大样图如图5.2-1:3.减压孔板的安装要求减压孔板的安装应符合:一、应设置在直径不小于50毫米的水平管段上;二、孔口直径不应小于设置安装管段直径的50%;三、孔板应安装在水流转弯处下游一侧的直管段上,与弯管的距离不应小于设置管段直径的两倍。
消防水水喷淋消火栓系统施工方案集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]消防水(水喷淋、消火栓)系统施工方案第一节消防水(水喷淋、消火栓)系统设计要求采用的现行国家设计规范、规定:《建筑给水排水设计规范》(GB 50015--2003)(2009年版)《高层民用建筑设计防火规范》(GB 50045--95)(2005年版)《自动喷水灭火系统设计规范》(GB 50084--2001)(2005年版)《建筑设计防火规范》(2006年版)《汽车库、修车库、停车场设计防火规范》(GB 50067--97)《建筑灭火器配置设计规范》(GB 50140-2005)《气体灭火系统设计规范》(GB 50370-2005)《泡沫灭火系统设计规范》(GB 50151-2010)《厨房设备细水雾灭火系统设计、施工及验收规范》(DB51/T 592-2006)《室外排水设计规范》(GB 50013-2006)《给排水管道工程施工质量验收规范》(GB 50268--97)(2008年版)已批准的初步设计文件建设单位提供的有关资料和设计文件书建筑和有关工种提供的作业图和有关资料2 室内消火栓给水系统1)设计参数喷水强度:8L/;作用面积:160m2;火灾延时:2)自动喷水灭火系统的每层配水管上均设置了安全信号蝶阀和水流指示器。
自喷系统上饭配水管入口压力大于处均设置减压孔板。
室外总图统一设置地上式喷淋水泵接合器以供消防车供水加压。
3)在消防控制中心应能显示水流指示器,压力开关,信号蝶阀,水泵,蓄水池及屋顶水箱水位,以及电源和备用动力等是佛那个处于正常工作状态的反馈信号,并应能控制水泵等的操作。
4 管道材料消火栓消防系统室内消火栓管道:消火栓管道采用无缝内外壁热浸镀锌钢管和加厚型内外壁热浸镀锌钢管。
当管径DN<100mm时,采用丝扣连接;当管径≥DN100mm时,采用沟槽式卡箍连接。
自动喷水灭火系统自动喷水消防给水管道:自动喷淋管道根据高度采用无缝内外壁热浸镀锌钢管;管道压力为。

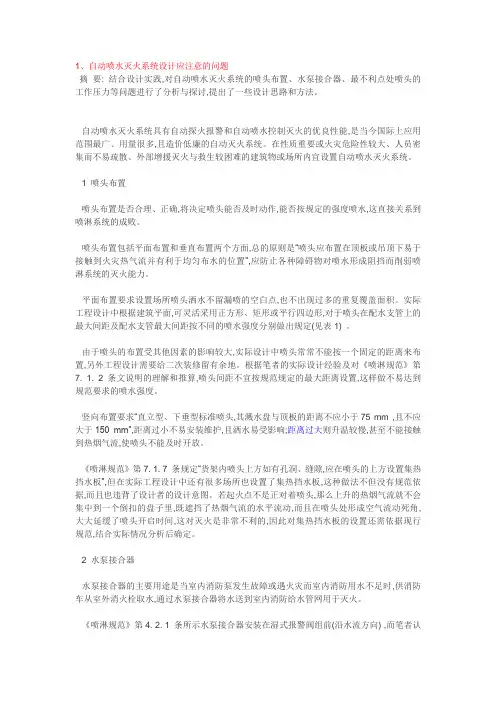

1、自动喷水灭火系统设计应注意的问题摘要: 结合设计实践,对自动喷水灭火系统的喷头布置、水泵接合器、最不利点处喷头的工作压力等问题进行了分析与探讨,提出了一些设计思路和方法。
自动喷水灭火系统具有自动探火报警和自动喷水控制灭火的优良性能,是当今国际上应用范围最广、用量很多,且造价低廉的自动灭火系统。
在性质重要或火灾危险性较大、人员密集而不易疏散、外部增援灭火与救生较困难的建筑物或场所内宜设置自动喷水灭火系统。
1 喷头布置喷头布置是否合理、正确,将决定喷头能否及时动作,能否按规定的强度喷水,这直接关系到喷淋系统的成败。
喷头布置包括平面布置和垂直布置两个方面,总的原则是“喷头应布置在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置”,应防止各种障碍物对喷水形成阻挡而削弱喷淋系统的灭火能力。
平面布置要求设置场所喷头洒水不留漏喷的空白点,也不出现过多的重复覆盖面积。
实际工程设计中根据建筑平面,可灵活采用正方形、矩形或平行四边形,对于喷头在配水支管上的最大间距及配水支管最大间距按不同的喷水强度分别做出规定(见表1) 。
由于喷头的布置受其他因素的影响较大,实际设计中喷头常常不能按一个固定的距离来布置,另外工程设计需要给二次装修留有余地。
根据笔者的实际设计经验及对《喷淋规范》第7. 1. 2 条文说明的理解和推算,喷头间距不宜按规范规定的最大距离设置,这样做不易达到规范要求的喷水强度。
竖向布置要求“直立型、下垂型标准喷头,其溅水盘与顶板的距离不应小于75 mm ,且不应大于150 mm”,距离过小不易安装维护,且洒水易受影响;距离过大则升温较慢,甚至不能接触到热烟气流,使喷头不能及时开放。
《喷淋规范》第7. 1. 7 条规定“货架内喷头上方如有孔洞、缝隙,应在喷头的上方设置集热挡水板”,但在实际工程设计中还有很多场所也设置了集热挡水板,这种做法不但没有规范依据,而且也违背了设计者的设计意图。
若起火点不是正对着喷头,那么上升的热烟气流就不会集中到一个倒扣的盘子里,既遮挡了热烟气流的水平流动,而且在喷头处形成空气流动死角,大大延缓了喷头开启时间,这对灭火是非常不利的,因此对集热挡水板的设置还需依据现行规范,结合实际情况分析后确定。
自动喷水灭火系统自动喷水灭火系统一、安装准备:一、安装准备: 1. 熟悉图纸并对照现场复核管路、熟悉图纸并对照现场复核管路、设备位置、设备位置、标高是否有交叉成排列不当,标高是否有交叉成排列不当,及时与设计人及时与设计人员研究解决,办理洽商手续。
员研究解决,办理洽商手续。
2. 安装前进场设备材料检验:进场设备材料规格、型号应满足设计要求:安装前进场设备材料检验:进场设备材料规格、型号应满足设计要求:外观整洁,外观整洁,外观整洁,无缺无缺损、变形及锈蚀;镀锌或涂漆均匀无脱落:法兰密封面应完整光洁,无毛刺及径向沟槽;丝扣完好无损伤;丝扣完好无损伤;水泵盘车应灵活无阻滞及异常声响;水泵盘车应灵活无阻滞及异常声响;水泵盘车应灵活无阻滞及异常声响;设备配件应齐全;设备配件应齐全;报警阀逐个渗漏试验,阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。
漏试验,阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。
二、管网安装:二、管网安装:1. 自动喷水灭火系统管材应根据设计要求选用,一般采用镀锌钢管及管件,当管子公称直径小于或等于100mm 时,应采用螺纹连接;当管子公称直径大于100mm 时,可采用法兰连接和焊接,焊口内外表面场作好防腐。
法兰连接和焊接,焊口内外表面场作好防腐。
2. 管道安装前应校直管子并清除内部杂物,停止安装时已安装的管道敞口应封堵好。
如需在镀锌管上开孔焊接时应提前预制,必要时管道两端采用法兰活接,焊接后做完清理防腐再安装,严禁在已安装好的镀锌管道上开孔施焊。
腐再安装,严禁在已安装好的镀锌管道上开孔施焊。
3. 管道穿过伸缩缝时应设置柔性短管,管道水平安装宜调0.002~0.005的坡度,坡向泄水装置。
装置。
4. 自动喷水灭火系统管道支吊架选材及做法应应施工图册要求,支吊架最大间距符合下列规定:规定:公称称直径(mm ): 25 32 4050 70 80 100 125 150 200 250 300 最大间距(m ): 3.54 4.5 56 6 6.578 9.5 11 12 三、干管安装:三、干管安装:1. 喷洒干管用法兰连接,每根配管长度不宜超过6m ,直管段可把几根连接在一起使用倒链安装,但不宜过长。
自动喷水灭火喷淋系统施工方案一.工程概况本工程建设地点位于……,为二类高层办公建筑,地上9层,地下1层。
工程用地南临……,北临……,东西侧均为大面积的橡胶及咖啡林地。
本工程建筑耐火级别为二级,高34.25米,结构类型为框架-剪力墙结构,占地面积为1802.93㎡,总建筑面积为18591.98㎡。
本工程1.系统采用临时高压供水系统,平时压力由稳压泵和气压罐保持;由消防水池、加压泵、稳压泵、报警阀、水流指示器和闭式喷头组成;系统按中危险II级考虑,最不利喷头压力为100kPa。
二.编制依据:《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002《给水排水构筑物施工及验收规范》GB50141-2002《自动喷水灭火系统设计规范》GB50084-2001(2005年版)《自动喷水灭火系统施工及验收规范》GB50261-2005国家和地方现行的其他设计规范及标准。
三.施工工艺流程:施工准备→管网及系统组件安装→系统试压和冲洗→系统调试。
四.系统施工准备1.自动喷水灭火系统施工前对采用的系统组件、管件及其他设备、材料进行现场检查,并符合下列要求:1.1系统组件、管件及其他设备、材料,符合设计要求和国家现行有关标准的规定,并出具出厂合格证;1.2喷头、报警阀、压力开关、水流指示器等主要系统组件经国家消防产品质量监督检验中心检测合格。
2.管材、管件进行现场外观检查,并符合下列要求:2.1材质:采用内外壁热镀锌加厚焊接钢管。
管径<DN100为丝扣连接,管径≥DN100为沟槽式连接件(卡箍)连接,管道刷大红色漆。
2.2表面无裂纹、缩孔、夹渣、折迭和重皮;2.3螺纹密封面完整、无损伤、无毛刺;2.4非金属密封垫片质地柔韧、无老化变质或分层现象,表面无折损,皱纹等缺陷;2.5法兰密封面完整光洁,不得有毛刺及径向沟槽;螺纹法兰的螺纹完整,无损伤。
3.喷头的现场检验符合下列要求:3.1喷头的型号、规格符合设计要求;3.2喷头的商标、型号、公称动作温度、制造厂及生产年月等标志齐全;3.3喷头外观无缺陷和机械损伤,螺纹密封面无伤痕,毛刺、缺丝或断丝的现象;3.4闭式喷头进行密封性能试验,并以无渗漏、无损伤为合格,试验数量宜从每批中抽查1%,但不得少于5只,试验压力为3.0Mpa;试验时间不得少于3min。

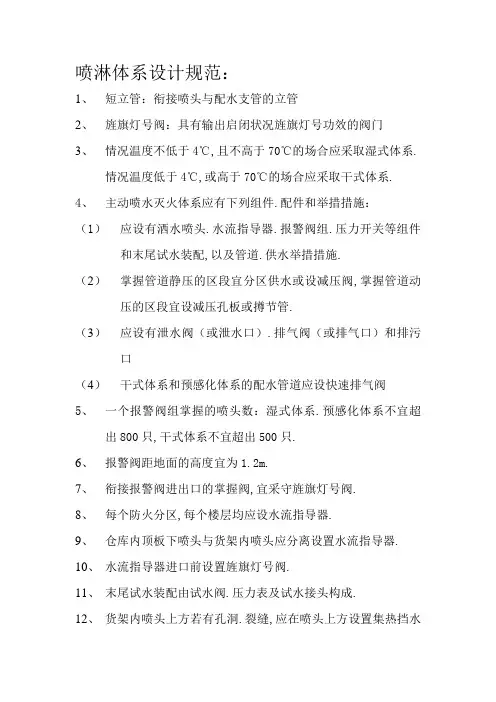

喷淋体系设计规范:1、短立管:衔接喷头与配水支管的立管2、旌旗灯号阀:具有输出启闭状况旌旗灯号功效的阀门3、情况温度不低于4℃,且不高于70℃的场合应采取湿式体系.情况温度低于4℃,或高于70℃的场合应采取干式体系.4、主动喷水灭火体系应有下列组件.配件和举措措施:(1)应设有洒水喷头.水流指导器.报警阀组.压力开关等组件和末尾试水装配,以及管道.供水举措措施.(2)掌握管道静压的区段宜分区供水或设减压阀,掌握管道动压的区段宜设减压孔板或撙节管.(3)应设有泄水阀(或泄水口).排气阀(或排气口)和排污口(4)干式体系和预感化体系的配水管道应设快速排气阀5、一个报警阀组掌握的喷头数:湿式体系.预感化体系不宜超出800只,干式体系不宜超出500只.6、报警阀距地面的高度宜为1.2m.7、衔接报警阀进出口的掌握阀,宜采守旌旗灯号阀.8、每个防火分区,每个楼层均应设水流指导器.9、仓库内顶板下喷头与货架内喷头应分离设置水流指导器.10、水流指导器进口前设置旌旗灯号阀.11、末尾试水装配由试水阀.压力表及试水接头构成.12、货架内喷头上方若有孔洞.裂缝,应在喷头上方设置集热挡水板.集热挡水板应为正方形或圆形金属板,其平面面积不宜小于0.12m2,四周弯边的下沿,宜与喷头的溅水盘平齐.管道:1、配水管道应采取表里壁热镀锌钢管,当报警阀进口前管道采取内壁不防腐的钢管时,应在该段管道的末尾设过滤器.2、管道连策应采取沟槽式卡箍,或丝扣.法兰衔接.3、短立管及末尾试水装配的连吸收,其径不该小于25mm4、减压孔板应相符下列划定:(1)应设在直径不小于50mm的程度直管段上,前后管段的长度均不宜小于该管段直径的5倍.(2)孔口直径不该小于设置管段直径的30%,且不该小于20mm(3)应采取不锈钢板材制造水泵1、体系的供水泵.稳压泵,应采取自灌式吸水方法.2、供水泵的吸水管应设掌握阀;出水管应设掌握阀.止回阀.压力表和直径不小于65mm的试水阀.8 1367543 141 21-----水池 2------水泵 3-------闸阀4-----止回阀门 5------水泵接合器 6-------消防水箱7-----湿示报警阀组 8------配水干管 9-------水流指导器10----配水管 11------末尾试水装配12----配水支管 13------闭式洒水喷头14----报警掌握器P-----压力表 D----电磁阀 M----驱动电机灭火器设置装备摆设设计规范;1灭火器设置装备摆设场合的火警种类可分为以下五类:A类火警:固体物资火警.如木材.棉.毛.麻.纸张及其成品.B类火警;液体火警或可融化固体物资如火警.如汽油.炼油.柴油.C类火警:气体火警.如煤气.自然气.甲烷.乙烷.丙烷.H2等.D类火警;金属火警.如K.Na.Mg.E类火警:物体带电燃烧的火警.2手提式来火器宜设置在灭火器箱内或挂钩.托架上.其顶部离地面高度不该大于1.50m;底部离地面高度不宜小于0.08m.灭火器箱不得上锁.B.C类火警场合的灭火器最大呵护距离(m)手提式清水灭火器手提式ABC类干粉灭火器CO2灭火器推车式BC类干粉灭火器火警主动报警体系设计规范:1报警区域:将火警主动报警体系的警惕规模按防火分区或楼层划分的单元.2分散报警体系比区域报警体系庞杂,掌握中间报警体系比两者都庞杂.3报警区域应依据防火分区或楼层划分.一个报警区域宜由一个或同层相邻几个防火分区构成.4探测区域的划分:(1)探测区域应按自力房间划分.一个探测区域的面积不宜超出500m2;从重要进口能看清其内部,且面积不超出1000m2的房间,也可划为一个探测区域.(2)红外光束线型感炊火警探测器的探测区域长度不宜超出100m;缆式感温火警探测器的探测区域长度不宜超出200m;空气管差温火警探测区域长度宜在20~100m之间.(3)下列场合应分离单独划分探测区域:①封闭或封闭楼梯间;②防烟楼梯间前室.消防电梯前室.消防电梯与防烟楼梯间合用的前室;③走道.坡道.管道井.电缆地道;④建筑物闷顶.夹层.5每个扬声器的额定功率不该小于3W,其数目应能包管从一个防火分区的任何部位到比来一个扬声器的距离不大于25m.走道内最后一个扬声器至走道末尾的距离不该大于12.5m.6 每个防火分区至少应设一个火警警报装配,其地位宜设在各楼层走道接近楼梯出口处.7 设有手动火警报警按钮.消火栓按钮等处宜设置德律风塞孔.德律风塞孔在墙上装配时,其底过距地面高度宜为1.3~1.5m.8 分散火警报警掌握器或火警报警掌握器装配在墙上时,其底边距地面高度宜为1.3~1.5m,正面操纵距离不该小于1.2m.9 无遮挡大空间或有特别请求的场合,宜选择红外光速感烟探测器.10 探测区域内的每个房间至少应设置一只火警探测器.11 感烟探测器.感温探测器的呵护面积的呵护半径12 在宽度小3m的内走道设探测器时,宜居中安插.感温的D(间距)≤10m;感烟的D(间距)≤15m;探测器距端墙的距离不该大于探测器装配间距的一半.13 探测器至墙壁.梁边的程度距离,不该小于0.5m.14 相邻两组红外光束感烟探测器的程度距离≤14m.探测器至侧墙程度距离≤7m,且≥0.5m.探测器的发射器和吸收器间的距离<100m.15 每个防火分区应至少高一个手报,宜设在公共场合的出进口处,从一个防火分区到最临近折手报距离≤30m.16 手报在墙上时,其底边距地高度宜为1.3~1.5m.17 布线采取铜芯绝缘导线或铜芯电缆.18 从接线盒.线槽等处引到探测器底座盒.掌握装备盒.扬声器箱的线路均应回金属软管呵护.19 电源和旌旗灯号电压划定为直流24V.05S4图集部件及感化:1 实验旌旗灯号阀:日常平凡常开,检修时封闭,输出电旌旗灯号.2 水力警铃:雨淋阀开启时,发出音响旌旗灯号.3 压力开关:雨淋阀开启时,发出电旌旗灯号.4 放水阀:体系排空放水.5 进水旌旗灯号阀:日常平凡常开,阀门开闭时输出电旌旗灯号.6 过滤器:过滤杂质防止堵塞喷头及管道和装备.7 雨淋报警阀:灭火时开启并输出报警水流旌旗灯号.8 电磁阀:经由过程分灾报警体系联运掌握打开雨淋阀.9 压力表:显示水压.10 试水阀:雨淋阀功效实验.11 止回阀:防止水倒流.12 消防水池:储存消防用水.13 消防水泵:供给消防压力水.增压稳压装备:用于多层和高层有增压举措措施请求的消火栓给水体系及湿式主动喷水灭火体系,由隔阂式气压罐.增压泵.电控柜.管道附件等构成.水泵对应1个橡胶软接头.1个止回阀.1个截止阀1 生涯给水泵.热水管在交付应用前必须冲洗和消毒.2 先刷漆.防腐,后冲洗.消毒.试压水箱1 水箱可由高强珐琅钢板.不锈钢板.热镀锌钢板.玻璃钢板模太成型拼装而成.具有箱板薄,箱内支持少.全封闭的特色.水泵:1 构成:电机.异径管.短管.可曲挠接头.表弯管.旋塞阀.压力表.减振器.砼基本.水泵.接线盒.钢垫板.气压罐:1 气压罐型号:气压罐罐体情势L:立式罐体最高工作压力(MPa) W:卧式隔阂情势Q:全膜罐体公称直径2 一泵一罐的组件:(1)隔阂式气压罐(2)橡胶软接头(3)阀门(4)水泵(5)地脚螺栓(6)砼基本(7)槽钢底座(8)橡胶软接头(9)止回阀(10)阀门(11)安然阀(12)电接电压力表主动报警体系;衔接广播的是广播线.旌旗灯号线,只衔接的是旌旗灯号线衔接办报的是德律风线衔接栓报的是消防联动线今后有泵的加泵的裁撤.检修;水泵房.水箱间均加护套线索3*0.75 60米,BV 6mm2 60米,个中护套线 3.15元,BV6mm2 4元.(在有增压举措措施的前提下)消火栓角钢:喷淋角钢:主动报警体系(海湾产品)探测器二总线宜选用截面积≥1.0mm2的RVS双绞线,穿金属管或阻燃管敷设.红外光束探测器中的吸收器与火警报警掌握器的旌旗灯号二总线相连,发射器仅需衔接DC24V电源即可,旌旗灯号二总线及电源线宜选用截面积≥1.0mm2的双绞阻燃铜芯线,穿金属管或阻燃管敷设.LD-8319型编码中继器是一种编码模块.LD-8313型总线隔离器,感化是,当总线产生故障时,将产生故障的总线部分与全部体系隔分开来,以包管体系的其它部分能正常工作,同时便于肯定产生故障的总线部位.布线请求:直接与旌旗灯号二总线衔接,无需其它布线.或选用截面积≥1.0mm2的RVS双绞线.J-SAP-8401型智能编码手报:旌旗灯号线采取RVS双绞线,导线截面≥1.0mm2;J-SAP-8402型智能编码手报(带消防德律风插座):旌旗灯号线采取RVS双绞线,导线截面≥1.0mm2;消防德律风线采取RVVP,截面积≥1.0mm2;报警请求线采取BV线,截面积≥1.0mm2.J-SAP-8403型栓报:旌旗灯号总线采取RVS双绞线,截面积≥1.0mm2;掌握线及答复线采取BV线,截面积≥1.5mm2.J-SAP-8403型智能编码栓报LD-8300型智能编码单输入模块,布线请求:旌旗灯号总线采取RVS型双绞线,截面积≥1.0mm2;采取RV软线,截面积≥1.0mm2.(对应水流指导器.压力开关等)LD-8301型智能编码单输入/单输出模块,对应排烟口.送风口.防火阀等,布线请求:旌旗灯号总线采取RVS型双绞线,S≥1.0mm2;电源线用BV线,S≥1.5mm2;采取RV线,S≥1.0mm2.LD-8303型智能编码双输入/双输出模块,布线请求:旌旗灯号总线采取RVS双绞线,S≥1.0mm2;电源线采取BV线,S≥1.5mm2.。
新版自喷规范第七章:喷头布置的一般规定7.1.1 喷头应布置在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置。
当喷头附近有障碍物时,应符合本规范第7.2节的规定或增设补偿喷水强度的喷头。
7.1.2 直立型、下垂型标准覆盖面积洒水喷头的布置,包括同一根配水支管上喷头的间距及相邻配水支管的间距,应根据设置场所的火灾危险等级、洒水喷头类型和工作压力确定,并不应大于表7.1.2的规定,且不应小于1.8m。
7.1.3 边墙型标准覆盖面积洒水喷头的最大保护跨度与间距,应符合表7.1.3的规定:7.1.4 直立型、下垂型扩大覆盖面积洒水喷头应采用正方形布置,其布置间距不应大于表7.1.4的规定,且不应小于2.4m。
7.1.5 边墙型扩大覆盖面积洒水喷头的最大保护跨度和配水支管上的洒水喷头间距,应按洒水喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面确定,且保护面积内的喷水强度应符合本规范表5.0.1的规定。
7.1.6 除吊顶型洒水喷头及吊顶下设置的洒水喷头外,直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75mm~150mm,并应符合下列规定:1 当在梁或其他障碍物底面下方的平面上布置洒水喷头时,溅水盘与顶板的距离不应大于300mm,同时溅水盘与梁等障碍物底面的垂直距离应为25mm~100mm。
2 当在梁间布置洒水喷头时,洒水喷头与梁的距离应符合本规范第7.2.1条的规定。
确有困难时,溅水盘与顶板的距离不应大于550mm。
梁间布置的洒水喷头,溅水盘与顶板距离达到550mm仍不能符合本规范第7.2.1条的规定时,应在梁底面的下方增设洒水喷头。
3 密肋梁板下方的洒水喷头,溅水盘与密肋梁板底面的垂直距离应为25mm~100mm。
4 无吊顶的梁间洒水喷头布置可采用不等距方式,但喷水强度仍应符合本规范表5.0.1、表5.0.2和表5.0.4-1~表5.0.4-5的要求。
3设置场所火灾危险等级3.0.1 设置场所火灾危险等级的划分,应符合下列规定:1 轻危险级2 中危险级I级H级3严重危险级I级H级4仓库危险级I级H级皿级3.0.2 设置场所的火灾危险等级,应根据其用途、容纳物品的火灾荷载及室内空间条件等因素,在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。
举例见本规范附录Ao3.0.3 当建筑物内各场所的火灾危险性及灭火难度存在较大差异时,宜按各场所的实际情况确定系统选型与火灾危险等级。
4系统选型4.1 一般规定4.1.1 自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。
4.1.2 自动喷水灭火系统不适用于存在较多下列物品的场所:1 遇水发生爆炸或加速燃烧的物品;2 遇水发生剧烈化学反应或产生有毒有害物质的物品;3 洒水将导致喷溅或沸溢的液体。
4.1.3 自动喷水灭火系统的系统选型,应根据设置场所的火灾特点或环境条件确定,露天场所不宜采用闭式系统。
4.1.4 自动喷水灭火系统的设计原则应符合下列规定:1 闭式喷头或启动系统的火灾探测器,应能有效探测初期火灾;2 湿式系统、干式系统应在开放一只喷头后自动启动,预作用系统、雨淋系统应在火灾自动报警系统报警后自动启动;3 作用面积内开放的喷头,应在规定时间内按设计选定的强度持续喷水;4 喷头洒水时,应均匀分布,且不应受阻挡4.2 系统选型421 环境温度不低于4 C,且不高于70C的场所应采用湿式系统。
4.2.2环境温度低于4C,或高于70C的场所应米用干式系统。
4.2.3具有下列要求之一的场所应采用预作用系统:1系统处于准工作状态时,严禁管道漏水;2严禁系统误喷;3替代干式系统。
4.2.4灭火后必须及时停止喷水的场所,应米用重复启闭预作用系统。
4.2.5具有卜列条件之一的场所,应采用雨淋系统:火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火1区域;2室内净空咼度超过本规范6.1.1条的规定,且必须迅速扑救初期火灾;3严重危险级H级。
3 设置场所火灾危险等级3.0.1 设置场所火灾危险等级的划分,应符合下列规定:1轻危险级2中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3.0.2 设置场所的火灾危险等级,应根据其用途、容纳物品的火灾荷载及室内空间条件等因素,在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。
举例见本规范附录A。
3.0.3 当建筑物内各场所的火灾危险性及灭火难度存在较大差异时,宜按各场所的实际情况确定系统选型与火灾危险等级。
4 系统选型4.1 一般规定4.1.1 自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。
4.1.2 自动喷水灭火系统不适用于存在较多下列物品的场所:1 遇水发生爆炸或加速燃烧的物品;2 遇水发生剧烈化学反应或产生有毒有害物质的物品;3 洒水将导致喷溅或沸溢的液体。
4.1.3 自动喷水灭火系统的系统选型,应根据设置场所的火灾特点或环境条件确定,露天场所不宜采用闭式系统。
4.1.4 自动喷水灭火系统的设计原则应符合下列规定:1 闭式喷头或启动系统的火灾探测器,应能有效探测初期火灾;2 湿式系统、干式系统应在开放一只喷头后自动启动,预作用系统、雨淋系统应在火灾自动报警系统报警后自动启动;3 作用面积内开放的喷头,应在规定时间内按设计选定的强度持续喷水;4 喷头洒水时,应均匀分布,且不应受阻挡。
4.2 系统选型4.2.1 环境温度不低于4℃,且不高于70℃的场所应采用湿式系统。
4.2.2 环境温度低于4℃,或高于70℃的场所应采用干式系统。
4.2.3 具有下列要求之一的场所应采用预作用系统:1 系统处于准工作状态时,严禁管道漏水;2 严禁系统误喷;3 替代干式系统。
4.2.4 灭火后必须及时停止喷水的场所,应采用重复启闭预作用系统。
4.2.5 具有下列条件之一的场所,应采用雨淋系统:1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域;2 室内净空高度超过本规范6.1.1条的规定,且必须迅速扑救初期火灾;3 严重危险级Ⅱ级。
消防喷淋管道设备安装施工技术交底消防工程施工技术交底1范围本交底适用室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求2.1.1消防喷洒管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀,无锈蚀、无飞刺,零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求,配件齐全,铸造规矩,表面光洁,无裂纹,启闭灵活,有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩,丝扣完整,感温包无破碎和松动,易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设想要求,箱体外表平整、光洁。
金属箱体无锈蚀,划伤,箱门开启灵活。
箱体朴直,箱内配件齐全。
栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料齐备,有产品出厂及格证。
2.2主要机具2.2.1套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。
2.2.2套丝板,管钳、台钳,压力钳,链钳,手锤,钢锯,扳手,射钉2.3作业前提2.3.1主体结构已验收,现场已清理洁净。
2.3.2管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等。
2.3.3设备基础经检验符合设想要求,达到装置前提。
2.3.4安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6喷洒头安装按建筑装修图确定位置,吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺3.1工艺流程安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗)→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备3.2.1当真熟悉图纸,按照施工计划、技术、安全交底的具体措施选用材料,测量尺寸,绘制草图,预制加工。
喷淋专业施工方案编制人:审核人:审批人:一、主要施工技术措施(一)自动喷淋灭火系统1、本次工程中的系统介绍:本工程中的自动喷淋灭火系统分布在地下室。
其中主要由地下水泵房湿式报警阀组,系统管线、吊顶型及非吊顶型喷头、供水水箱及系统稳压装置组成,系统采用湿式报警方式,其共设置1套湿式报警阀组,分别与相应系统管线相连,本工程中设二台自动喷洒给水加压泵,自动喷洒系统平时由本建筑物屋顶消防水箱设专用水管至报警阀前,保证系统压力。
发生火灾时由自动喷洒给水加压泵从消防水池取水加压供水。
2、施工准备如果有应及时与设计人员研究解决并办理相关手续,检查预埋或预留洞是否正确,需临时剔凿的应与设计及土建方协商解决。
(2)进场设备材料规格、型号应满足设计要求,必须由专职检验员检查,并报工程监理,设备材料外观应整洁、无缺损、变形及锈蚀,镀锌及涂漆应均匀无脱落,法兰密封面应完整光洁,无毛刺及径向沟槽,丝扣应完好无损伤,水泵盘车应灵活无阻滞及异常声响,设备配件应齐全,报警阀应逐个进行渗漏试验,阀门及喷头应抽样进行强度、严密性试验。
上述工作必须由专职工程师完成,并报工程监理审核。
6、管网安装(1)自动喷水灭火系统管材应根据设计要求选用,本工程中管材选用热镀锌钢管管件,选用镀锌管件,当管子公称直径小于100mm时,应采用螺纹连接,当管子公称直径大于或等于100mm时,采用法兰及沟槽连接。
(2)管道安装前应校直管子,并清除内部杂物,停止安装时应对已安装的管道敞口应进行封堵,:外壁,B、管道连接紧固法兰时,应检查法兰端面是否干净,并采用3-5mm厚的石棉垫,法兰螺栓的规格应符合规定,紧固螺栓时应先紧固最不利点,然后依次对称紧固,法兰接口应安装在易拆装的位置。
C、水平安装的管道的卡架一般以吊架为主,每段干管应设1个防晃支架,管道改变方向时,应增设防晃支架。
D、立管安装在竖井内时,应在管井的预埋铁件上安装卡架固定管线,安装位置距地面或楼面宜为1.5m,层高超过5M时应增设支架。
学校火灾自动喷淋系统应该如何设置学校作为人员密集的场所,确保师生的生命安全和财产安全至关重要。
火灾自动喷淋系统是一种有效的防火设施,能够在火灾发生初期迅速控制火势,为人员疏散和灭火争取宝贵的时间。
那么,学校火灾自动喷淋系统应该如何设置呢?首先,要充分考虑学校的建筑结构和布局。
不同的教学楼、图书馆、宿舍等建筑,其面积、高度、使用功能都有所不同。
对于多层的教学楼,应根据每层的面积和布局合理设置喷头数量和位置。
一般来说,喷头应均匀分布在房间的顶部,确保覆盖整个区域。
在走廊等公共区域,喷头的间距也要符合相关标准,以保证无死角的保护。
对于高大的体育馆、礼堂等空间,可能需要采用特殊类型的喷头,如大流量喷头或快速响应喷头,以应对较高的空间和可能快速蔓延的火势。
此外,还要考虑建筑内的分隔情况,如防火分区的划分,确保每个分区都能得到独立且有效的喷淋保护。
其次,选择合适的喷头类型是关键。
常见的喷头有下垂型、直立型、边墙型等。
在教室、办公室等一般房间,下垂型喷头较为常用,因为其喷水范围较大且均匀。
而在靠近墙壁的区域,边墙型喷头则更为合适,能够有效地保护墙边的火灾危险区域。
喷头的动作温度也需要精心选择。
一般来说,学校内的普通场所可选用 68℃的喷头,但在厨房等温度较高的区域,应选用更高动作温度的喷头,如 93℃,以防止误喷。
再者,供水系统的设计不容忽视。
要有可靠的水源,通常可以是市政供水、消防水池或两者结合。
消防水池的容量应满足火灾延续时间内的用水量需求。
同时,要配备合适的水泵,确保在火灾发生时能够提供足够的水压和水量。
为了保证系统的可靠性,还需要设置备用泵。
管道的材质和管径也要经过合理计算和选择,以减少水头损失,确保喷头处的水压满足要求。
另外,报警装置的设置也必不可少。
水流指示器能够及时检测到喷头的喷水动作,并将信号传输给消防控制中心。
压力开关则能在水压变化时发出报警信号,启动消防水泵。
同时,还应配备声光报警器,在火灾发生时提醒师生及时疏散。
关于消防系统减压孔板
一、减压孔板
减压孔板主要工作原理是对流体动力减压。当流动水经过减压孔板时由于局
部阻力损失,在减压孔板处产生水头压力降(水头损失H)。从而可以降低底层
的自动喷水灭火设备和消火栓的出口压力及出口流量。
二、原理和适用范围:
减压孔板主要工作原理是对流体动力减压。当流动水经过减压孔板时由于局
部阻力损失,在减压孔板处产生水头压力降(水头损失H)。从而可以降低底层
的自动喷水灭火设备和消火栓的出口压力及出口流量。高层建筑由于层数较多,
高低层所承受的静水压力不一样,实际出水量相差很大,作用时,底层的自动喷
水设备和消火栓出水量,远远超过顶层的设计流量。减压孔板相对于减压阀来说,
系统比较简单,投资较少,管理方便。但减压孔板只能减动压,不能减静压,且
下游的压力随上游压力和流量而变,不够稳定。另外,减压孔板容易堵塞。可以
在水质较好和供水压力较稳定的情况下采用。减压孔板的工作原理是对液体的动
压力(不含静压力)进行减压。目前,高层建筑由于层数较多。高层和低层所承
受的静水压力不一样。出水时,低层的水流动压力比高层的水流动压力大很多。
扑救火灾时,低层消防水带往往爆裂,本系列减压孔板对水流的动压力具有减压
功能。当流动的水经过减压孔板时,由于局部的阻力损失,在减压孔处产生压力
降,从而满足消火栓的出口压力及流量的需要。
三、设计规范:
自动喷水灭火系统设计规范GB 50084—2001
四、减压孔板应符合下列规定:
1 应设在直径不小于50mm的水平直管段上,前后管段的长度均不宜小于该
管段直径的5倍;
2 孔口直径不应小于设置管段直径的30%,且不应小于20mm;
3 应采用6mm以上厚度不锈钢板材制作。
4 减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个Φ10mm的小
孔,作为排气和泄水用。
五、减压阀
常用的减压阀
按结构形式分为薄膜式、弹簧式和活塞式三种,
按作用形式分为:比例式和定压式。定压式减压阀中有一种既减动压,又减
静压,且阀前压力可任其变化,而阀后压力可稳定在所需压力的减压稳压阀
(Crowne Plaza F4)。
消火栓给水系统当采用减压阀进行给水分区时,为满足规范中关于消火栓口
的静、动压的要求,此时宜采用既能减动压又能减静压、且还具有稳压作用的可
调式薄膜减压阀。
对于较大减压比如>5:1场合,为了减轻每个阀的负担,减轻阀内气蚀和磨
损,延长使用寿命,宜采用两个减压阀串联减压;对于流量变化较大的场合,宜
采用双阀并联,这样可使每个减压阀处于合适的流量负载状态,避免噪音;薄膜
式减压阀宜水平安装。对于并联使用的减压阀阀组,宜采用不同的口径,并正确
设定不同的阀后压力,以使两个阀门根据流量由小到大(由正常到高峰)先后投入
使用。
六、减压孔板与减压阀的设置:
(1)为克服喷水不均匀性所设置的减压装置宜采用减压孔板,不宜采用减
压阀。由于减压阀需要在阀前加设过滤器,因此只适合用在湿式报警阀前对喷淋
系统进行竖向分区的减压;
(2)减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系
统竖向的喷水不均匀性,其位置设在各层配水管或配水干管的起点端,一般设在
安全信号阀之前;
(3)配水支管上不宜设置减压孔板。因为规范规定,减压孔板应设置在直
径不小于50毫米的水平管段上,若配水支管直径大于等于50毫米,则该支管上
的喷头一般较多。
七、自动喷淋系统在什么情况下设减压孔板
轻危险级、中危险级场所中各配水管入口的压力大于0.4MPa时,均应设置
减压措施。减压孔板比较经济实惠,只能减动压;减压阀比较贵,既可以减动压
又可以减静压。
八、喷淋系统中,减压孔板安放在什么位置
按水流方向,哪个是对的呢?其顺序有什么道理?
(1)减压孔板--------电信号阀--------水流指示器---------管网
(2)电信号阀---------减压孔板---------水流指示器-------管网
(3)电信号阀---------水流指示器--------减压孔板--------管网
(1)减压孔板--------电信号阀--------水流指示器---------管
网 这个比较合适
(2)电信号阀---------减压孔板---------水流指示器-------管
网 这个比较难以实现;因为信号阀与水流指示器间300mm管道不允许产生
紊流等等影响水流指示器工作;
(3)电信号阀---------水流指示器--------减压孔板--------管
网 这个与(2)差不多;产生紊流等影响水流指示器工作;根据自动喷水
灭火系统设计规范9.3.1 减压孔板应符合下列规定:
1 应设在直径不小于50mm的水平直管段上,前后管段的长度均不宜小于该
管段直径的5倍;
2 孔口直径不应小于设置管段直径的30%,且不应小于20mm;
3 应采用不锈钢板材制作。在信号阀与水流指示器间300mm管道位置实际施
工位置比较紧张。(放于信号阀之前)
