石墨烯的制备方法概述

石墨烯薄膜制备方法及应用石墨烯是一种由碳原子构成的二维晶格结构材料，它具有独特的物理、化学和电子性质，因此在许多领域都有广泛的应用潜力。

石墨烯薄膜制备方法主要包括机械剥离法、化学气相沉积法和化学氧化剥离法等。

机械剥离法是制备石墨烯最早的方法之一，它通过机械剥离来获得石墨烯。

首先在晶体石墨表面涂上一层粘性的黏土或者导电的聚合物，然后使用胶带将其粘起来，再反复剥离，直到只剩下一个单层的石墨烯。

这种方法制备的石墨烯质量较高，但是效率比较低。

化学气相沉积法是目前制备石墨烯薄膜的主要方法之一。

该方法通过在金属基底上沉积碳源或者烷烃气体，在高温下控制化学反应，使得碳原子在金属基底上形成石墨烯薄膜。

化学气相沉积法具有高效、大面积制备石墨烯的优点，可以用于大规模制备。

但是这种方法所需要的高温、高真空等条件也限制了其在一些应用中的使用。

化学氧化剥离法是一种利用化学氧化将石墨材料氧化成氧化石墨烯，再通过还原将其还原成石墨烯的方法。

这种方法主要分为两步：首先是氧化石墨材料，将其氧化成氧化石墨烯；然后通过化学还原方法，将氧化石墨烯还原成石墨烯。

化学氧化剥离法制备石墨烯的过程相对简单，可以实现大面积制备，但是还原过程中可能会引入杂质，对杂质的去除需要额外的处理。

石墨烯薄膜在许多领域都有广泛的应用。

首先，由于石墨烯具有优异的电子传输性能，被广泛用于柔性电子器件的制备。

其次，石墨烯具有良好的机械性能，可以作为支撑阻挡、增强剂等材料广泛应用于复合材料领域。

此外，石墨烯还具有良好的热传导性能，可以作为导热材料在电子散热以及节能领域中应用。

此外，石墨烯还可以用于传感器、催化剂、储能材料等领域。

总之，石墨烯薄膜制备方法主要包括机械剥离法、化学气相沉积法和化学氧化剥离法等，每种方法都有其独特的优势和适用范围。

石墨烯薄膜在柔性电子器件、复合材料、散热应用、储能材料等领域有广泛的应用前景。

然而，目前石墨烯薄膜的生产技术仍需要进一步完善，同时，石墨烯在实际应用中还面临着价格高昂、生产成本过高等问题，因此在实际应用中还需要进一步研究和改进。

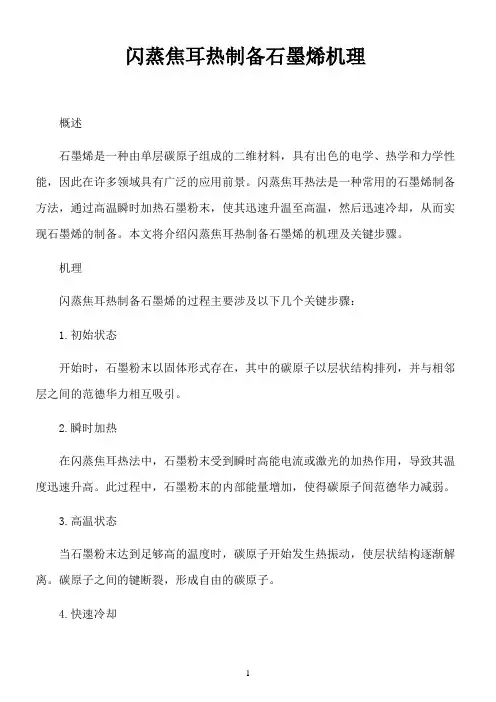

闪蒸焦耳热制备石墨烯机理概述石墨烯是一种由单层碳原子组成的二维材料，具有出色的电学、热学和力学性能，因此在许多领域具有广泛的应用前景。

闪蒸焦耳热法是一种常用的石墨烯制备方法，通过高温瞬时加热石墨粉末，使其迅速升温至高温，然后迅速冷却，从而实现石墨烯的制备。

本文将介绍闪蒸焦耳热制备石墨烯的机理及关键步骤。

机理闪蒸焦耳热制备石墨烯的过程主要涉及以下几个关键步骤：1.初始状态开始时，石墨粉末以固体形式存在，其中的碳原子以层状结构排列，并与相邻层之间的范德华力相互吸引。

2.瞬时加热在闪蒸焦耳热法中，石墨粉末受到瞬时高能电流或激光的加热作用，导致其温度迅速升高。

此过程中，石墨粉末的内部能量增加，使得碳原子间范德华力减弱。

3.高温状态当石墨粉末达到足够高的温度时，碳原子开始发生热振动，使层状结构逐渐解离。

碳原子之间的键断裂，形成自由的碳原子。

4.快速冷却在高温状态下，通过快速冷却，瞬间将石墨粉末从高温环境迅速冷却至室温。

这种快速冷却过程有助于防止碳原子重新排列并形成多层石墨结构。

5.石墨烯形成快速冷却后，碳原子保持单层结构的排列方式，并形成石墨烯。

石墨烯以单层平面结构存在，每个碳原子都与三个相邻的碳原子形成共价键。

这种排列方式赋予石墨烯出色的力学和电学性质。

关键因素闪蒸焦耳热制备石墨烯的过程中，以下因素对石墨烯的质量和产率具有重要影响：1.加热功率：瞬时加热过程中的能量输入速率对石墨粉末的温度升高速度和最终石墨烯质量有影响。

2.加热时间：加热时间需要足够短，以防止碳原子重新排列成多层石墨结构。

3.冷却速度：快速冷却是形成单层石墨烯的关键步骤，过慢的冷却速度可能导致多层石墨结构的形成。

4.石墨粉末特性：石墨粉末的尺寸、纯度和形态等特性会影响石墨烯的产率和质量。

应用闪蒸焦耳热法制备的石墨烯在许多领域具有广泛的应用前景，包括但不限于以下方面：1.电子学和光电子学：石墨烯具有优异的电子传输性能，可用于制造超薄晶体管、柔性显示器和高效光电设备等。

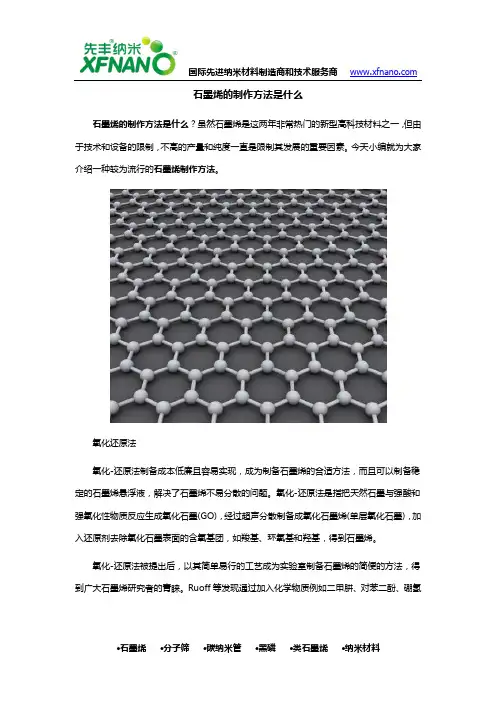

石墨烯的制作方法是什么石墨烯的制作方法是什么？虽然石墨烯是这两年非常热门的新型高科技材料之一，但由于技术和设备的限制，不高的产量和纯度一直是限制其发展的重要因素。

今天小编就为大家介绍一种较为流行的石墨烯制作方法。

氧化还原法氧化-还原法制备成本低廉且容易实现，成为制备石墨烯的合适方法，而且可以制备稳定的石墨烯悬浮液，解决了石墨烯不易分散的问题。

氧化-还原法是指把天然石墨与强酸和强氧化性物质反应生成氧化石墨(GO)，经过超声分散制备成氧化石墨烯(单层氧化石墨)，加入还原剂去除氧化石墨表面的含氧基团，如羧基、环氧基和羟基，得到石墨烯。

氧化-还原法被提出后，以其简单易行的工艺成为实验室制备石墨烯的简便的方法，得到广大石墨烯研究者的青睐。

Ruoff等发现通过加入化学物质例如二甲肼、对苯二酚、硼氢化钠(NaBH4)和液肼等除去氧化石墨烯的含氧基团，就能得到石墨烯。

氧化-还原法可以制备稳定的石墨烯悬浮液，解决了石墨烯难以分散在溶剂中的问题。

氧化-还原法的缺点是宏量制备容易带来废液污染和制备的石墨烯存在一定的缺陷，例如，五元环、七元环等拓扑缺陷或存在-OH基团的结构缺陷，这些会导致石墨烯部分电学性能的损失，使石墨烯的应用受到限制。

先进纳米材料制造商和技术服务商——江苏先丰纳米材料科技有限公司，2009年成立以来一直在科研和工业两个方面为客户提供完善服务。

科研客户超过一万家，工业客户超过两百家。

南京先丰纳米材料科技有限公司2009年9月注册于南京大学国家大学科技园内，现专注于石墨烯、类石墨烯、碳纳米管、分子筛、银纳米线等发展方向，立志做先进材料及技术提供商。

2016年公司一期投资5000万在南京江北新区浦口开发区成立“江苏先丰纳米材料科技有限公司”，建筑面积近4000平方，形成了运营、研发、中试、生产全流程先进纳米材料制造和技术服务中心。

现拥有石墨烯粉体、石墨烯浆料和石墨烯膜完整生产线，2017年年产高品质石墨烯粉末50吨，石墨烯浆料1000吨。

毕业论文题目：氧化还原法制备石墨烯的方法概述学院：专业：毕业年限：学生姓名：学号：指导教师：目录摘要 (2)关键词 (2)Abstract (2)Key words (2)I前言 (3)Ⅱ氧化还原法制备石墨烯 (3)2.1氧化石墨（GO）的制备 (4)2.1.1Brodie法 (5)2.1.2Staudenmaier法 (6)2.1.3Hummers法 (6)2.2氧化石墨（GO）的还原 (6)2.2.1热还原法 (6)2.2.2溶剂热还原 (7)2.2.3光照还原. (7)2.2.4化学液相还原 (7)Ш展望 (9)参考文献 (10)致谢 (13)氧化还原法制备石墨烯的方法概述摘要：近年来 , 石墨烯以其独特的结构和优异的性能, 在化学、物理和材料学界引起了广泛的研究兴趣。

人们已经在石墨烯的制备方面取得了积极的进展, 为石墨烯的基础研究和应用开发提供了原料保障。

本文大量引用近年来最新参考文献 , 综述了用氧化还原法制备石墨烯，并对它的发展前景进行了展望！关键词：氧化石墨，石墨烯 , 氧化还原法The Summarize of oxidation-reduction method for grapheneShaoqing Ma , Zhongai Hu(Northwest normal university, chemical engineering college, lanzhou, 730070)Abstract :In recent years, graphene with its unique structure and the outstanding performance, caused wide interests in the chemical, physical and material fields. People have made positive progress in the preparation of graphene,and have provided raw material guarantee for graphene of basic research and application development. This paper largely applied the latest references in recent years , reviewed the legal system with oxidation-reduction method for graphene and presented the development prospects.Key words : graphite oxide, graphene, oxidation-reduction methodI前言Partoens 等[1]研究发现 , 当石墨层的层数少于 10 层时 , 就会表现出较普通三维石墨不同的电子结构。

石墨烯的制备方法及应用无机光电0901 3090707020 黄飞飞摘要：石墨烯具有非凡的物理性质，如高比表面积、高导电性、高机械强度、易于修饰及大规模生产等。

2004年石墨烯的成功剥离，使石墨烯成为形成纳米尺寸晶体管和电路的“后硅时代”的新潜力材料，其产品研发和应用目前正在全球范围内急剧增加，本文通过对石墨烯特性、制备方法、在光电器件方面的应用几方面进行了综述，希望对石墨烯的综合应用进展有所了解。

关键词：石墨烯制备方法应用1 引言人们常见的石墨是由一层层以蜂窝状有序排列的平面碳原子堆叠而形成的，石墨的层间作用力较弱，很容易互相剥离，形成薄薄的石墨片。

当把石墨片剥成单层之后，这种只有一个碳原子厚度的单层就是石墨烯。

石墨烯（Graphene）的理论研究已有 60 多年的历史。

石墨烯一直被认为是假设性的结构，无法单独稳定存在，直至 2004 年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因在二维石墨烯材料的开创性实验而共同获得2010年诺贝尔物理学奖。

石墨烯的出现在科学界激起了巨大的波澜，从2006年开始，研究论文急剧增加，作为形成纳米尺寸晶体管和电路的“后硅时代”的新潜力材料，旨在应用石墨烯的研发也在全球范围内急剧增加，美国、韩国，中国等国家的研究尤其活跃。

石墨烯或将成为可实现高速晶体管、高灵敏度传感器、激光器、触摸面板、蓄电池及高效太阳能电池等多种新一代器件的核心材料。

2 石墨烯的基本特性至今为止，已发现石墨烯具有非凡的物理及电学性质，如高比表面积、高导电性、机械强度高、易于修饰及大规模生产等。

石墨烯是零带隙半导体，有着独特的载流子特性，为相对论力学现象的研究提供了一条重要途径；电子在石墨烯中传输的阻力很小，在亚微米距离移动时没有散射，具有很好的电子传输性质；石墨烯韧性好，有实验表明，它们每 100nm 距离上承受的最大压力可达 2.9 N，是迄今为止发现的力学性能最好的材料之一。

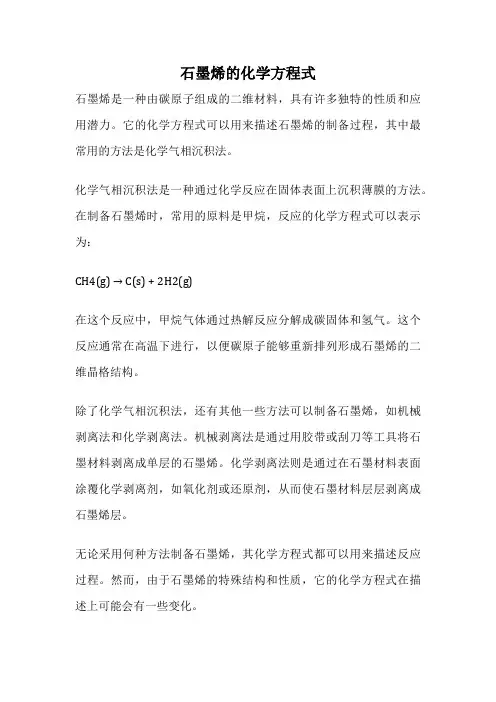

石墨烯的化学方程式石墨烯是一种由碳原子组成的二维材料，具有许多独特的性质和应用潜力。

它的化学方程式可以用来描述石墨烯的制备过程，其中最常用的方法是化学气相沉积法。

化学气相沉积法是一种通过化学反应在固体表面上沉积薄膜的方法。

在制备石墨烯时，常用的原料是甲烷，反应的化学方程式可以表示为：CH4(g) → C(s) + 2H2(g)在这个反应中，甲烷气体通过热解反应分解成碳固体和氢气。

这个反应通常在高温下进行，以便碳原子能够重新排列形成石墨烯的二维晶格结构。

除了化学气相沉积法，还有其他一些方法可以制备石墨烯，如机械剥离法和化学剥离法。

机械剥离法是通过用胶带或刮刀等工具将石墨材料剥离成单层的石墨烯。

化学剥离法则是通过在石墨材料表面涂覆化学剥离剂，如氧化剂或还原剂，从而使石墨材料层层剥离成石墨烯层。

无论采用何种方法制备石墨烯，其化学方程式都可以用来描述反应过程。

然而，由于石墨烯的特殊结构和性质，它的化学方程式在描述上可能会有一些变化。

例如，在化学气相沉积法中，石墨烯的形成涉及到碳原子的重新排列和结构转变。

这个过程可以用以下化学方程式来描述：2CH4(g) → 2C(s) + 4H2(g)在这个方程式中，甲烷气体被分解成两个碳固体和四个氢气分子。

然后，碳原子会重新排列成石墨烯的二维结构。

石墨烯在一些化学反应中也可以起到催化剂的作用。

例如，在氧还原反应中，石墨烯可以促进氧气和还原剂之间的电子转移。

这个过程可以用以下化学方程式来表示：O2(g) + 4e- + 4H+(aq) → 2H2O(l)在这个方程式中，氧气被还原成水，而石墨烯起到了催化剂的作用，加速了反应的进行。

石墨烯的化学方程式可以用来描述其制备过程和参与的化学反应。

无论是制备石墨烯还是利用其特殊性质进行化学反应，化学方程式都是描述和理解这些过程的重要工具。

通过研究和探索石墨烯的化学方程式，我们可以更好地理解其结构和性质，并为其在各个领域的应用提供更多的可能性。

1、化学还原石墨烯氧化物法（推荐）试剂：石墨粉浓硫酸高锰酸钾水合肼 5%双氧水盐酸氢氧化钠仪器：超声仪离心仪实验步骤：氧化石墨制备：将 10 g 石墨 230 mL 98%浓硫酸混合置于冰浴中，搅拌 30 min 使其充分混合。

称取 40 g KMnO4 加入上述混合液继续搅拌 1 h 后移入 40o C温水浴中继续搅拌30 min 用蒸馏水将反应液(控制温度在 100 o C以下)稀释至 800-1 000mL。

后加适量 5% H2O2趁热过滤，用 5% HCl 和蒸馏水充分洗涤至接近中性。

最后过滤、洗涤在 60o C下烘干得到氧化石墨样品。

石墨烯制备：称取上述氧化石墨 0.05 g 加入到100 mL pH=11 的NaOH 溶液中在150 W 下超声90 min 制备氧化石墨烯分散液。

在 4 000 r/ min下离心 3 min 除去极少量未剥离的氧化石墨。

向离心后的氧化石墨烯分散液中加入0.1 mL水合肼，在90o C反应 2 h 得到石墨烯分散液，密封静置数天观察其分散效果。

2、微波法（推荐）试剂：石墨 NH4S2O8 H2O2仪器：超声仪实验步骤：将石墨与NH4S2O8 及H2O2在超声下混合, 然后进行微波反应, 成功制备了石墨烯。

他们指出该过程包括两步反应。

首先,NH4S2O8 在微波下发生了分解产生了氧自由基,在氧自由基的诱导下, 石墨纳米片被切开。

然后H2O2 分解并插入石墨纳米片层间从而导致石墨烯的剥离。

3、化学气相沉积法试剂：二氧化硅/硅镍甲烷氢气氩氨气仪器：马福炉实验步骤：K im等首先在S iO2 /Si基底上沉积一层100- 500nm厚的金属镍薄层, 然后在1 000o C 及高真空下, 以甲烷、氢气及氩气混合气为反应气,在较短的时间内制备了石墨烯。

W ei等采用甲烷和氨气为反应气, 一步法直接合成了氮掺杂的石墨烯。

在该氮掺杂的石墨烯中氮原子采取“石墨化”、“吡咯化”及“吡啶化”这三种掺杂方式。

石墨烯技术的使用教程石墨烯是一种单层碳原子组成的二维材料，具有出色的导电性、热导性和力学性能。

因为其独特的性质，石墨烯在各个领域都有广泛的应用潜力，包括电子学、能源、传感器等。

本文将为您介绍石墨烯技术的基本概念和常见的使用方法。

1. 石墨烯的制备方法石墨烯可以通过多种方法制备，其中最常见的方法包括机械剥离法和化学气相沉积法。

机械剥离法是通过使用胶带或刮刀将石墨材料逐渐剥离成单层石墨烯。

化学气相沉积法则是通过在金属基底上沉积碳原子来制备石墨烯。

2. 石墨烯的电子学应用石墨烯具有极高的电子迁移率，可以作为理想的导电介质。

在电子学领域，石墨烯常用于制备高速、低功耗的电子器件。

例如，利用石墨烯制备的晶体管在高频段具有出色的性能。

此外，石墨烯还可以用于制备柔性电子器件，如可卷曲的显示屏和超薄电池。

3. 石墨烯的能源应用石墨烯在能源领域有许多潜在的应用，特别是在太阳能电池和储能领域。

石墨烯可以作为导电层或载流子传输层用于太阳能电池，提高电池的效率。

此外，石墨烯还可以作为电容器电极材料，具有高能量密度和长循环寿命的优点。

石墨烯在能源存储和转换方面的研究仍在不断发展中，未来有望实现更多的应用。

4. 石墨烯的传感器应用由于石墨烯的高度敏感性和高导电性，它可以作为传感器的理想材料。

例如，石墨烯传感器可用于检测环境中的气体、湿度和温度等。

由于石墨烯的单层结构，可以实现高灵敏度和快速响应的传感器。

此外，石墨烯还可以与其他材料结合使用，提高传感器的性能。

5. 石墨烯的生物医学应用石墨烯也在生物医学领域显示出巨大的潜力。

它可以用于生物传感器、药物递送和组织工程等应用。

例如，石墨烯生物传感器可以检测生物标志物，提供快速和精确的诊断结果。

此外，石墨烯纳米颗粒可以作为药物递送系统，将药物有效地输送到特定的位置，并有助于控制释放速率。

总结起来，石墨烯技术具有广泛的应用前景。

无论是在电子学、能源、传感器还是生物医学领域，石墨烯都显示出了独特的优势。

石墨烯检测报告（一）引言概述：石墨烯作为一种新兴的材料，在科学研究和工业应用领域得到了广泛关注。

本文将就石墨烯的检测方法进行深入探讨，包括石墨烯的制备和表征技术，以及常见的石墨烯探测手段。

正文内容：1. 石墨烯的制备技术- 机械剥离法：通过机械剥离石墨烯原料，如石墨，来获得单层或多层的石墨烯片段。

- 化学气相沉积法：在高温下，通过热解石墨烯前体气体，沉积在衬底上，实现石墨烯的制备。

- 液相剥离法：利用氧化剂或还原剂对石墨进行化学反应，使石墨烯分散在液体中，并通过过滤得到石墨烯材料。

2. 石墨烯的表征技术- 原子力显微镜（AFM）：通过扫描样品表面，测量力的变化，获得石墨烯片层的拓扑结构和高度信息。

- 透射电子显微镜（TEM）：利用电子束穿透样品，观察和分析石墨烯的晶体结构和缺陷情况。

- X射线光电子能谱（XPS）：通过测量材料中的光电子能谱，分析材料的化学成分和电子结构。

- 拉曼光谱：利用激光与样品反射、散射和吸收的变化，分析石墨烯的结构和化学键的振动模式。

- 热重分析（TGA）：通过测量材料随温度的质量变化，分析石墨烯的热分解过程和热稳定性。

3. 石墨烯的电学性质检测- 电导率测量：通过测量石墨烯样品的电阻，计算出其电导率，评估石墨烯的导电性能。

- 能带结构分析：利用光电子能谱等技术，研究石墨烯样品的能带结构，探究其导电机制。

- 场效应晶体管测量：利用场效应晶体管（FET）结构，测量石墨烯的电流-电压特性，评估其在电子器件中的应用潜力。

- 导电性显微镜：结合原子力显微镜，对石墨烯样品进行局部电流密度的测量，探究其导电特性的空间分布。

4. 石墨烯的力学性质检测- 纳米压痕测试：利用纳米压痕仪，测量石墨烯的硬度和弹性模量，评估其力学特性。

- 拉伸测试：通过拉伸试验机，对石墨烯进行拉伸破裂实验，获得其拉伸强度和断裂应变。

- 厚度测量：利用原子力显微镜等技术，测量石墨烯的厚度，评估其层间结构和单层特性的存在情况。

石墨烯溶液的制备方法石墨烯是一种新颖的二维材料，以其优异的机械、电学和热学性质，备受人们关注。

在石墨烯的制备方法中，溶液法是一种常用的方法。

本文将介绍石墨烯溶液的制备方法。

石墨烯溶液是由石墨烯和溶解剂构成的混合物。

在制备石墨烯溶液时，需要选择适合的溶解剂。

一般来说，水、醇类、酮类和有机溶剂都可以作为石墨烯的溶剂。

其中，水是一种环保、可再生的溶剂，应用广泛。

但是，石墨烯在水中很难分散，而且容易发生氧化反应。

相比之下，有机溶剂如丙酮、二甲苯等，可以有效地分散石墨烯，并保护其免受氧化反应的影响。

因此，有机溶剂常常被用来制备石墨烯溶液。

下面是一种常见的制备石墨烯溶液的方法：1. 制备石墨烯。

石墨烯的制备方法有很多种，如化学气相沉积法、机械剥离法、物理气相沉积法等。

在这里，我们以机械剥离法为例。

将石墨片放在硅胶、胶带或其他材料上，用一块透明的胶带粘上来，再撕掉胶带，就可以制备出石墨烯。

该方法简单易行，可以制备出质量较高的石墨烯。

2. 分散石墨烯。

将制备好的石墨烯放入有机溶剂中，如丙酮、二甲苯等。

然后，使用超声分散器或磁力搅拌器将其分散，直到石墨烯充分分散在溶剂中，并没有明显的凝聚现象。

超声分散时间可根据需要酌情增加。

3. 过滤沉淀。

将分散好的石墨烯溶液通过过滤器过滤，去除其中的杂质和未分散的石墨烯。

可以选择不同孔径的过滤器，根据需要选择。

4. 分离溶剂。

使用旋转蒸发器或其他方法将溶剂蒸发掉，留下石墨烯溶液。

5. 保存石墨烯溶液。

最后，将制备好的石墨烯溶液装在玻璃瓶中，储存于常温下。

需要注意的是，石墨烯溶液的稳定性较差，容易发生沉淀和凝聚，因此需避免长时间存储。

总之，石墨烯溶液的制备方法相对简单，并且使用范围广泛。

在实际应用中，可以根据具体需求选择不同的溶解剂，制备出质量较高的石墨烯溶液。

石墨烯材料的制备与性能调控石墨烯是由碳原子构成的单层二维晶体，具有极高的导电性、热导性、机械强度及化学稳定性，是一种极具发展前景的新型材料。

如何制备高质量的石墨烯，并对其性能进行调控，是目前石墨烯研究的热点之一。

一、石墨烯的制备方法目前制备石墨烯的方法有多种，如机械剥离法、化学气相沉积法、热化学气相沉积法、还原氧化石墨烯法、化学还原法等。

其中，机械剥离法是比较早期的石墨烯制备方法之一，通过用胶带等工具将石墨粉末上剥离单层石墨烯。

这种制备方法虽然简单，但是有很大的局限性，无法制备大面积的高质量石墨烯。

近年来，热化学气相沉积法、化学还原法等制备方法越来越受到重视。

热化学气相沉积法是利用热化学反应，沉积在基底上的前驱体热解生成石墨烯。

这种方法能够制备大尺寸、高质量、均一性好的石墨烯，但是需要高温高压下进行反应，成本较高。

化学还原法是将氧化石墨烯还原成石墨烯，是一种简单易行、成本相对较低的方法。

然而，化学还原过程中会产生大量的缺陷和杂质，对石墨烯的性能影响较大。

二、石墨烯的性能调控石墨烯具有优异的性能，但是也存在一些不足之处。

通过改变石墨烯的结构、形态等，可以进一步调控其性能，拓展其应用领域。

1. 修饰石墨烯表面将石墨烯表面进行功能化改性，可以使其具有不同的化学性质和表面电荷，进一步开发其在能源、光催化、传感等方面的应用。

2. 制备石墨烯复合材料将石墨烯与其他材料复合，可以充分发挥其性能优势，制备出具有特定功能的材料。

如石墨烯纳米片与聚合物复合，可以增强聚合物的力学强度和导电性能，制备出高性能聚合物复合材料。

3. 结构调控通过改变石墨烯的层数、形态等，可以更好地控制其性能。

多层石墨烯具有比单层石墨烯更好的机械强度和导电性能，可以作为柔性电子器件、储能材料等方面的应用。

而通过采用不同的方法制备出不同形态的石墨烯，如泡沫状、多孔状、纳米带状、纳米管状等，可以扩展其在光电材料、生物医药、分离纯化等领域的应用。

石墨烯工艺流程石墨烯作为一种新型二维材料，在材料科学领域具有广泛的应用前景。

其独特的物理和化学性质赋予其出色的导电性、热导率和机械强度，并且具有极高的表面积和高透明度。

下面将介绍石墨烯的制备工艺流程。

石墨烯的制备工艺主要包括机械剥离法、化学气相沉积法和化学剥离法等。

其中，机械剥离法是最早被发现的制备石墨烯的方法，在实践中也得到了广泛应用。

机械剥离法的原理是，通过使用胶带或其他粘性材料，将石墨晶体中的石墨层逐层剥离，最终获得单层的石墨烯。

具体的步骤如下：1. 准备石墨晶体：首先需要准备高质量的石墨晶体，可以通过机械研磨或化学氧化还原法等方法得到。

2. 制备基底：在制备石墨烯之前，需要准备一张适宜的基底材料，常用的有硅衬底或玻璃衬底。

3. 涂敷粘性材料：将胶带或其他粘性材料粘贴在基底表面，然后以一定的角度将其撕去。

重复多次，使石墨层剥离。

4. 转移石墨烯：将胶带或其他粘性材料上的石墨烯转移到其他基底上，可以通过静电吸附或干法转移等方法实现。

除了机械剥离法，化学气相沉积法也是制备石墨烯的常用方法之一。

其工艺流程如下：1. 准备衬底：选择适当的衬底，如金属衬底或二氧化硅衬底，并进行必要的表面处理。

2. 制备催化剂：通过化学方法或物理方法，在衬底表面制备一层金属催化剂，如铜、镍或钯。

3. 进行气相沉积：将预处理过的衬底放置在化学气相沉积反应器中，然后通过加热反应器，使金属催化剂表面发生碳源气体的分解，从而实现石墨烯的生长。

4. 清洗和转移：将生长好的石墨烯进行清洗和转移，常用的方法是浸泡在酸溶液中去除催化剂，然后用胶带或其他粘性材料转移到其他基底上。

化学剥离法是制备大面积石墨烯的一种常用方法，其工艺流程如下：1. 制备石墨晶体：同机械剥离法。

2. 涂覆保护层：在石墨晶体表面涂覆一层保护剂，如聚甲基丙烯酸甲酯（PMMA）。

3. 酸处理：将涂覆了保护剂的石墨晶体放入浓硝酸或硫酸中，使其发生氧化剥离反应。

反应后，石墨烯层会与保护剂分离。

石墨烯喷涂工艺石墨烯作为一种新型的二维材料，具有出色的导电性、导热性和力学性能，被广泛认为是未来科技领域的重要材料之一。

石墨烯的制备方法有很多，其中喷涂工艺是一种简单、高效且成本较低的方法。

本文将介绍石墨烯喷涂工艺的原理、特点以及应用前景。

一、石墨烯喷涂工艺的原理石墨烯的喷涂工艺是利用喷涂技术将石墨烯溶液均匀地喷涂在基底材料上，形成石墨烯薄膜。

其原理主要包括以下几个步骤：1. 制备石墨烯溶液：将石墨烯粉末与溶剂进行混合，通过超声处理等方法使石墨烯充分分散在溶液中，形成石墨烯溶液。

2. 喷涂石墨烯溶液：将石墨烯溶液注入喷涂设备，通过喷嘴将溶液均匀喷涂在待涂覆的基底材料上。

3. 溶剂挥发和石墨烯薄膜形成：喷涂后的石墨烯溶液中的溶剂会逐渐挥发，使得石墨烯在基底材料上形成连续的薄膜。

二、石墨烯喷涂工艺的特点石墨烯喷涂工艺相比于其他石墨烯制备方法具有以下特点：1. 简单高效：石墨烯喷涂工艺不需要复杂的设备和高温高压条件，操作简单、方便，且制备效率高。

2. 成本较低：相比于其他石墨烯制备方法，石墨烯喷涂工艺所需的设备成本和原材料成本较低，适用于大规模生产。

3. 可控性好：通过调节喷涂参数，如喷涂速度、浓度等，可以控制石墨烯薄膜的厚度和质量，满足不同应用需求。

4. 适用性广：石墨烯喷涂工艺适用于多种基底材料，如玻璃、聚合物、金属等，具有广泛的应用前景。

三、石墨烯喷涂工艺的应用前景石墨烯喷涂工艺在各个领域具有广泛的应用前景。

以下列举几个常见的应用领域：1. 电子器件：石墨烯薄膜具有优异的导电性能，可用于制备柔性电子器件，如柔性显示器、柔性太阳能电池等。

2. 传感器：石墨烯薄膜能够对环境中的温度、湿度、压力等参数进行高灵敏度的检测，可应用于传感器领域。

3. 超级电容器：石墨烯具有高比表面积和良好的电荷传输性能，可用于制备高性能的超级电容器。

4. 防腐涂层：石墨烯薄膜具有优异的化学稳定性和防腐蚀性能，可用于制备防腐涂层，保护金属表面不受腐蚀。

石墨烯制备四种主要方法 石墨烯制备技术发展迅速。石墨烯优良的性能和广泛的应用前景，极大的促进了石墨烯制备技术的快速发展。自2004年Geim等首次用微机械剥离法制备出石墨烯以来，科研人员又开发出众多制备石墨烯的方法。其中比较主流的方法有外延生长法、化学气相沉淀CVD法和氧化石墨还原法等。 现有制法还不能满足石墨烯产业化的要求。包括微机械剥离法、外延生长法、化学气相沉淀CVD法和氧化石墨还原法在内的众多制备方法目前仍不能满足产业化的要求。特别是产业化要求石墨烯制备技术能稳定、低成本地生产大面积、纯度高的石墨烯，这一制备技术上的问题至今尚未解决。 微机械剥离法 石墨烯首先由微机械剥离法制得。微机械剥离法即是用透明胶带将高定向热解石墨片按压到其他表面上进行多次剥离，最终得到单层或数层的石墨烯。2004年，Geim，Novoselov等就是通过此方法在世界上首次得到了单层石墨烯，证明了二维晶体结构在常温下是可以存在的。 微机械剥离方法操作简单、制作样本质量高，是当前制取单层高品质石墨烯的主要方法。但其可控性较差，制得的石墨烯尺寸较小且存在很大的不确定性，同时效率低，成本高，不适合大规模生产。 外延生长法 外延生长方法包括碳化硅外延生长法和金属催化外延生长法。碳化硅外延生长法是指在高温下加热SiC单晶体，使得SiC表面的Si原子被蒸发而脱离表面，剩下的C原子通过自组形式重构，从而得到基于SiC衬底的石墨烯。 金属催化外延生长法是在超高真空条件下将碳氢化合物通入到具有催化活性的过渡金属基底如Pt、Ir、Ru、Cu等表面，通过加热使吸附气体催化脱氢从而制得石墨烯。气体在吸附过程中可以长满整个金属基底，并且其生长过程为一个自限过程，即基底吸附气体后不会重复吸收，因此，所制备出的石墨烯多为单层，且可以大面积地制备出均匀的石墨烯。 化学气相沉淀CVD法：最具潜力的大规模生产方法 CVD法被认为最有希望制备出高质量、大面积的石墨烯，是产业化生产石墨烯薄膜最具潜力的方法。化学气相沉淀CVD法具体过程是：将碳氢化合物甲烷、乙醇等通入到高温加热的金属基底Cu、Ni表面，反应持续一定时间后进行冷却，冷却过程中在基底表面便会形成数层或单层石墨烯，此过程中包含碳原子在基底上溶解及扩散生长两部分。该方法与金属催化外延生长法类似，其优点是可以在更低的温度下进行，从而可以降低制备过程中能量的消耗量，并且石墨烯与基底可以通过化学腐蚀金属方法容易地分离，有利于后续对石墨烯进行加工处理。 三星用这种方法获得了对角长度为30英寸的单层石墨烯，显示出这种方法作为产业化生产方法的巨大潜力。但该过程所制备出的石墨烯的厚度难以控制，在沉淀过程中只有小部分可用的碳转变成石墨烯，且石墨烯的转移过程复杂。 氧化石墨还原法 氧化石墨还原法也被认为是目前制备石墨烯的最佳方法之一。该方法操作简单、制备成本低，可以大规模地制备出石墨烯，已成为石墨烯制备的有效途径。另外该方法还有一个优点，就是可以先生产出同样具有广泛应用前景的功能化石墨烯--氧化石墨烯。 其具体操作过程是先用强氧化剂浓硫酸、浓硝酸、高锰酸钾等将石墨氧化成氧化石墨，氧化过程即在石墨层间穿插一些含氧官能团，从而加大了石墨层间距，然后经超声处理一段时间之后，就可形成单层或数层氧化石墨烯，再用强还原剂水合肼、硼氢化钠等将氧化石墨烯还原成石墨烯。 其他制备石墨烯的方法还有碳纳米管切割法、石墨插层法、离子注入法、高温高压HPHT生长法、爆炸法以及有机合成法等。 制备大面积、高质量的石墨烯仍然是一个较大的挑战。虽然化学气相沉淀法和氧化还原法可以大量的制备出石墨烯，但是化学气相沉淀法在制备后期，对于石墨烯的转移过程比较复杂，而且制备成本较高，另外基底内部C生长与连接往往存在缺陷。利用氧化还原法在制备时，由于单层石墨烯非常薄，容易团聚，导致降低石墨烯的导电性能及比表面积，进一步影响其在光电设备中的应用，另外，氧化还原过程中容易引起石墨烯的晶体结构缺陷，如碳环上碳原子的丢失等。 制法制约石墨烯产业化。石墨烯的各种顶尖性能只有在石墨烯质量很高时才能体现，随着层数的增加和内部缺陷的累积，石墨烯诸多优越性能都将降低。要真正的实现石墨烯应用的产业化，体现出石墨烯替代其他材料的优越品质，必须在制备方法上寻求突破。只有适合工业化的石墨烯制法出现了，石墨烯产业化才能真正到来。
