石墨烯的制备方法

石墨烯常用制备方法石墨烯是一种由碳原子构成的单层二维晶体结构，具有极高的导电性、热导率和机械强度，因此在电子学、光电子学、能源储存等领域具有广泛的应用前景。

本文将介绍石墨烯的常用制备方法。

1. 机械剥离法机械剥离法是最早被发现的石墨烯制备方法之一，也是最简单的方法之一。

该方法的原理是通过机械剥离的方式将石墨材料剥离成单层石墨烯。

具体操作方法是将石墨材料放置在硅基底上，然后用胶带反复粘贴和剥离，直到得到单层石墨烯。

这种方法的优点是简单易行，但是制备的石墨烯质量较差，且产量低。

2. 化学气相沉积法化学气相沉积法是一种通过化学反应在基底上生长石墨烯的方法。

该方法的原理是将石墨材料放置在高温下，使其分解成碳原子，然后在基底上沉积成石墨烯。

具体操作方法是将石墨材料放置在石英管中，然后将氢气和甲烷气体通入管中，使其在高温下反应生成石墨烯。

这种方法的优点是制备的石墨烯质量高，但是设备成本较高。

3. 化学还原法化学还原法是一种通过还原氧化石墨材料制备石墨烯的方法。

该方法的原理是将氧化石墨材料放置在还原剂中，使其还原成石墨烯。

具体操作方法是将氧化石墨材料放置在还原剂中，如氢气、氨气等，然后在高温下反应生成石墨烯。

这种方法的优点是制备的石墨烯质量高，且产量较高，但是还原剂的选择和操作条件对制备的石墨烯质量有很大影响。

4. 液相剥离法液相剥离法是一种通过液相剥离的方式制备石墨烯的方法。

该方法的原理是将石墨材料放置在液体中，然后通过超声波或机械剥离的方式将其剥离成单层石墨烯。

具体操作方法是将石墨材料放置在液体中，如水、有机溶剂等，然后通过超声波或机械剥离的方式将其剥离成单层石墨烯。

这种方法的优点是制备的石墨烯质量高，且操作简单，但是产量较低。

石墨烯的制备方法有很多种，每种方法都有其优缺点。

在实际应用中，需要根据具体需求选择合适的制备方法。

随着石墨烯制备技术的不断发展，相信未来石墨烯的制备方法会越来越多样化，也会越来越成熟。

论石墨烯的制备方法石墨烯是一种由碳原子组成的二维材料，由于其在电子、光学、机械等方面的独特性能，引起了广泛的关注和研究。

石墨烯的制备方法有很多种，下面就几种常见的制备方法进行介绍。

一、机械剥离法机械剥离法是最早发现的石墨烯制备方法之一。

这种方法是通过用胶带等机械手段将石墨材料中的层状结构分离得到石墨烯。

将石墨材料表面涂覆一层胶水或胶带，随后在胶面上用力撕去一小块，再将这块小块对折数次，然后再撕开，就可以得到一个更薄的石墨片，重复这个过程多次即可得到石墨烯。

这种方法简单易操作，但是比较耗时和耗力。

二、化学气相沉积法化学气相沉积法是一种较为常见的石墨烯制备方法。

该方法主要包括两个步骤，首先将金属催化剂（如铜、镍等）表面进行处理，然后将预先加热至高温的石墨片放入反应室中，在高温下与氢气、甲烷等碳源气体反应，然后通过冷却使其沉积在基底表面。

此时，石墨片原子层和基底表面结合，形成石墨烯薄膜。

三、化学还原法化学还原法是一种通过化学手段来制备石墨烯的方法。

这种方法一般是将氧化石墨氧化物如氧化石墨烯或氧化石墨烯纳米带等经过还原处理得到石墨烯。

常见的还原剂有氢气、氨气等。

四、电化学剥离法电化学剥离法是一种比较新颖的石墨烯制备方法。

该方法是通过在石墨基底和溶液中施加电场，将石墨片剥离成石墨烯。

具体操作过程是将石墨片作为阳极，放入含有离子溶液的电化学池中，然后施加电压，使石墨片与阳极之间发生剥离和离子交换，最终得到石墨烯。

电化学剥离法具有高效、可控性好等优点。

除了上述几种常见的制备方法外，还有许多其他的方法可以用来制备石墨烯，例如热解法、氧化还原法等。

这些方法各有优缺点，适用于不同的实际应用场景。

随着石墨烯研究的深入，相信会有更多更高效的制备方法被开发出来。

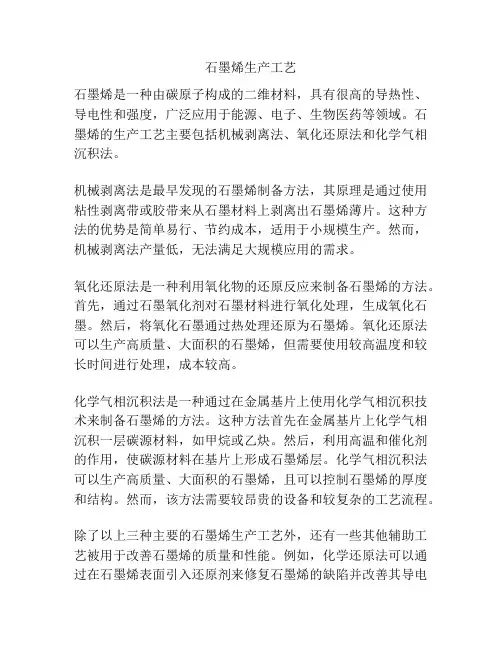

石墨烯生产工艺石墨烯是一种由碳原子构成的二维材料，具有很高的导热性、导电性和强度，广泛应用于能源、电子、生物医药等领域。

石墨烯的生产工艺主要包括机械剥离法、氧化还原法和化学气相沉积法。

机械剥离法是最早发现的石墨烯制备方法，其原理是通过使用粘性剥离带或胶带来从石墨材料上剥离出石墨烯薄片。

这种方法的优势是简单易行、节约成本，适用于小规模生产。

然而，机械剥离法产量低，无法满足大规模应用的需求。

氧化还原法是一种利用氧化物的还原反应来制备石墨烯的方法。

首先，通过石墨氧化剂对石墨材料进行氧化处理，生成氧化石墨。

然后，将氧化石墨通过热处理还原为石墨烯。

氧化还原法可以生产高质量、大面积的石墨烯，但需要使用较高温度和较长时间进行处理，成本较高。

化学气相沉积法是一种通过在金属基片上使用化学气相沉积技术来制备石墨烯的方法。

这种方法首先在金属基片上化学气相沉积一层碳源材料，如甲烷或乙炔。

然后，利用高温和催化剂的作用，使碳源材料在基片上形成石墨烯层。

化学气相沉积法可以生产高质量、大面积的石墨烯，且可以控制石墨烯的厚度和结构。

然而，该方法需要较昂贵的设备和较复杂的工艺流程。

除了以上三种主要的石墨烯生产工艺外，还有一些其他辅助工艺被用于改善石墨烯的质量和性能。

例如，化学还原法可以通过在石墨烯表面引入还原剂来修复石墨烯的缺陷并改善其导电性。

等离子体刻蚀可以用于剥离石墨烯的基片，使其可以在不同的基片上转移到。

总之，石墨烯的生产工艺多样，每种工艺都有其优缺点。

在实际生产中，选择适合自身条件和需求的工艺是非常重要的。

随着对石墨烯应用的不断研究和发展，相信会有更多更高效的石墨烯生产工艺被不断探索和应用。

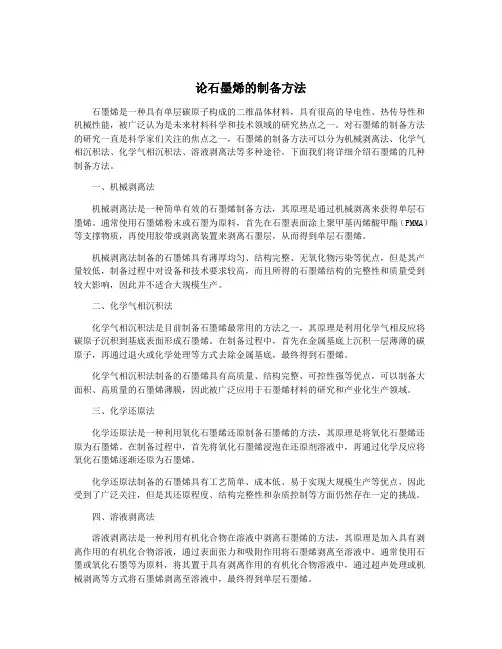

论石墨烯的制备方法石墨烯是由碳原子构成的二维薄片材料，具有很多特殊的物理和化学性质，因此被广泛应用于电子学、能源储存、传感器和生物医学等领域。

石墨烯的制备方法主要有机械剥离法、化学气相沉积法、化学氧化还原法、溶剂剥离法及化学气液沉积法等。

下面将就这些制备方法进行详细介绍。

机械剥离法是最早被发现和广泛应用的制备石墨烯的方法之一。

这种方法首先通过机械剥离或剥离胶带等方式，将石墨晶体剥离成单层的石墨烯薄片。

虽然这种方法简单易行，但对石墨晶体的质量要求较高，并且生产规模较小，实用性较差。

化学气相沉积法是目前应用最广泛的石墨烯制备方法之一。

该方法通过将石墨基底置于所需的沉积气体中，在高温下进行石墨烯的生长。

这种方法的优点是可以在大面积上制备高质量的石墨烯，并且可以控制石墨烯的层数。

该方法需要高温、昂贵的设备和复杂的工艺流程，因此不适合大规模生产。

化学氧化还原法是通过将石墨氧化成氧化石墨烯，然后再还原成石墨烯的方法。

这种方法的优点是原料易得，并且可以制备大面积的石墨烯薄片。

该方法中的氧化步骤容易引入杂质，同时还原步骤对环境有一定的污染，因此对于一些特殊应用领域比较受限制。

溶剂剥离法是通过溶剂的作用将石墨氧化剥离成石墨烯的方法。

该方法的优点是工艺简单，可以制备大质量的石墨烯，并且可以与其他材料复合，形成功能性复合材料。

剥离过程中容易引入溶剂残留物和杂质，需要进一步的处理步骤。

石墨烯的制备方法涵盖了机械剥离法、化学气相沉积法、化学氧化还原法、溶剂剥离法和化学气液沉积法等多个方面，每种方法都有其适用的场景和优缺点。

随着石墨烯技术的不断发展，相信制备方法会越来越多样化，更加符合实际应用需求。

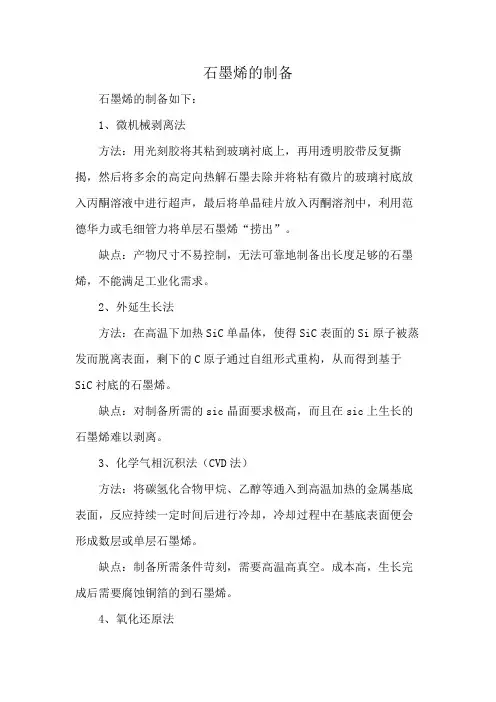

石墨烯的制备
石墨烯的制备如下：
1、微机械剥离法
方法：用光刻胶将其粘到玻璃衬底上，再用透明胶带反复撕揭，然后将多余的高定向热解石墨去除并将粘有微片的玻璃衬底放入丙酮溶液中进行超声，最后将单晶硅片放入丙酮溶剂中，利用范德华力或毛细管力将单层石墨烯“捞出”。

缺点：产物尺寸不易控制，无法可靠地制备出长度足够的石墨烯，不能满足工业化需求。

2、外延生长法
方法：在高温下加热SiC单晶体，使得SiC表面的Si原子被蒸发而脱离表面，剩下的C原子通过自组形式重构，从而得到基于SiC衬底的石墨烯。

缺点：对制备所需的sic晶面要求极高，而且在sic上生长的石墨烯难以剥离。

3、化学气相沉积法（CVD法）
方法：将碳氢化合物甲烷、乙醇等通入到高温加热的金属基底表面，反应持续一定时间后进行冷却，冷却过程中在基底表面便会形成数层或单层石墨烯。

缺点：制备所需条件苛刻，需要高温高真空。

成本高，生长完成后需要腐蚀铜箔的到石墨烯。

4、氧化还原法
方法：先用强氧化剂浓硫酸、浓硝酸、高锰酸钾等将石墨氧化成氧化石墨，氧化过程即在石墨层间穿插一些含氧官能团，从而加大了石墨层间距，然后经超声处理一段时间之后，就可形成单层或数层氧化石墨烯，再用强还原剂水合肼、硼氢化钠等将氧化石墨烯还原成石墨烯。

缺点：化学反应程度很难控制，反应不完全的情况下会有大量杂质。

石墨烯常用制备方法
一、石墨烯常用制备方法
1、气相沉积（CVD）
气相沉积（CVD）属于一种分子气相化学反应，它是在高温（一般情况下在550-950℃）和高压（一般在100-1000pa）的条件下，将原料通过催化剂转变为石墨烯电催化膜的制备方法。

优点：有温控，可以控制膜的厚度和结构。

缺点：需要高温和高压的条件，可能导致电催化膜品质不好。

2、硅基模板制备法
硅基模板制备法是通过化学气相沉积（CVD）在硅基模板上形成石墨烯的制备方法。

此方法在多晶硅基模板上形成石墨烯膜，经过后续处理去除模板，形成石墨烯膜。

优点：此方法可以在室温条件下进行，操作简便；可以得到高质量的石墨烯膜。

缺点：膜的厚度受模板的厚度影响较大；制备过程比较复杂。

3、电沉积制备法
电沉积制备法是在电极上通过催化剂和原料的反应，利用催化反应产生的电子电子反馈参与沉积物质，从而制备石墨烯的方法。

优点：操作简便，制备过程较快；不受模板的厚度影响，可以控制膜的厚度；可以得到高质量的石墨烯膜。

缺点：需要精确的控制电极，否则可能影响膜的品质。

4、氢化焙烧法
氢化焙烧法主要是将不饱和的物质（如碳氢物质或酰酸物质等）在高温下进行氢化反应，从而形成石墨烯的方法。

优点：制备过程比较简单，不需要高温和高压的条件；可以得到结构良好的石墨烯膜。

缺点：制备过程的温控不够精确，可能影响石墨烯膜的品质。

论石墨烯的制备方法石墨烯是一种二维单层的碳 allotrope，具有材料学和物理学等领域广泛的应用前景。

石墨烯的制备方法目前主要包括机械剥离法、化学气相沉积法、化学剥离法、氧化法、还原法等。

本文将对这些制备方法进行详细介绍。

一、机械剥离法机械剥离法是制备石墨烯最早的方法之一，也是最简单的方法之一。

这种方法的原理是通过机械力将石墨材料剥离成单层的石墨烯。

机械剥离法的典型代表是胶带法。

将石墨材料粘贴在一块胶带上，然后再将胶带从石墨材料上剥离。

反复进行该操作，直到胶带表面只剩下石墨烯单层。

这种方法制备的石墨烯单层质量较高，但生产效率较低，适用于小规模实验室制备。

二、化学气相沉积法化学气相沉积法是一种在高温高压条件下，通过化学反应在固体衬底表面生长石墨烯的方法。

该方法主要利用了石墨烯的化学气相反应动力学和热力学性质。

此方法包含两个主要过程，即在衬底表面通过化学反应形成石墨烯前体物质，然后通过热解、脱氢等过程形成石墨烯薄膜。

常用的衬底材料有镍、铜、铂等。

化学气相沉积法制备的石墨烯单层生产效率较高，适用于大面积制备。

三、化学剥离法化学剥离法是指利用化学方法将石墨材料分散在溶液中，并通过超声或机械力使其剥离成石墨烯单层。

最常用的化学剥离法是氧气剥离法和超声剥离法。

氧气剥离法是将石墨材料暴露在高温氧气环境下，使其氧化成氧化石墨氢化合物，然后通过酸浸取得石墨烯单层。

超声剥离法则是将石墨材料置于溶液中，通过超声波的作用使石墨材料剥离成石墨烯单层。

化学剥离法制备的石墨烯单层质量较高，但生产效率较低。

四、氧化法氧化法是一种将石墨材料通过氧化反应形成氧化石墨氢化合物，然后再通过热解、还原等过程得到石墨烯的方法。

常用的氧化剂有硝酸、高氯酸等。

氧化法制备的石墨烯质量相对较低，含有较多的杂质，但生产效率较高，适用于大规模制备。

石墨烯的制备方法包括机械剥离法、化学气相沉积法、化学剥离法、氧化法和还原法等。

不同的制备方法在成本、生产效率和质量等方面有所差异，适用于不同规模和需求的实验室和工业应用。

石墨烯常用制备方法一、介绍石墨烯是一种三维结构的单原子层石墨，具有良好的电子结构，它由一层原子厚的碳原子片状堆积在一起而构成，它具有优异的机械、电子、热、光等特性，是一种多面向的多功能材料，在催化、电池、膜、紫外栅、电子、传感器等领域有着广泛应用，所以被称为21世纪的“万物之母”。

本文将介绍石墨烯常用的制备方法，以及优劣比较，并针对不同制备之间的优缺点介绍如何进行改进和优化。

二、石墨烯常用制备方法1、化学气相沉积法(CVD)化学气相沉积法是一种常用的石墨烯制备方法，它通过在石墨或其它碳基衬底上利用高温高压的情况下，将气相中的碳原子集中到衬底表面，形成单层石墨烯的过程。

其优点是制备石墨烯的过程比较简单，可以大面积地生长，以及控制厚度比较准确，而缺点主要是生长的石墨烯质量受限于基材的质量，而且存在着一定的污染和杂质。

2、电沉积法电沉积法是一种基于电化学反应过程的石墨烯制备方法，它可以将碳原子通过电化学过程沉积到衬底表面，在不影响石墨烯结构的前提下，使石墨烯的质量和性质有较大的改善。

其优点是沉积的碳原子更加纯净，热稳定性也更高，而缺点是制备石墨烯的能力可能较弱，而且制备工艺较复杂，容易受到外界影响。

3、溶剂蒸发法溶剂蒸发法是一种常用的石墨烯制备方法，它主要是将碳源（有时会加入碳纳米管或其它碳材料）溶解在合适的溶剂中，然后再将溶解物在衬底上涂布，最后在室温或加热的情况下将溶剂蒸发，形成一层石墨烯的过程。

其优点是溶剂涂布和蒸发的步骤很容易控制，可以在各种不同的基材上，大面积制备石墨烯，而缺点是溶剂可能会损坏基材表面，从而影响石墨烯的质量。

4、光刻法光刻法是一种以激光或电子束来制备石墨烯的方法，它可以将石墨的表面释放出碳原子，然后在温度和压力合适的情况下，重新自组装成石墨烯的过程。

其优点是可以在表面进行准确控制，从而实现纳米材料的高效制备；而缺点是该制备过程受到很多外界因素的影响，从而会影响其制备效率。

三、总结石墨烯常用的制备方法有CVD、电沉积法、溶剂蒸发法和光刻法等，其中CVD制备的石墨烯质量受基材质量的影响，而电沉积可以以潜在的内能最低的方式沉积出非晶状的石墨烯；溶剂蒸发法可以在各种不同基材上进行大面积的制备；光刻法能够做到准确的控制，但容易受到外部影响。

1、化学还原石墨烯氧化物法（推荐）试剂：石墨粉浓硫酸高锰酸钾水合肼 5%双氧水盐酸氢氧化钠仪器：超声仪离心仪实验步骤：氧化石墨制备：将 10 g 石墨 230 mL 98%浓硫酸混合置于冰浴中，搅拌 30 min 使其充分混合。

称取 40 g KMnO4 加入上述混合液继续搅拌 1 h 后移入 40o C温水浴中继续搅拌30 min 用蒸馏水将反应液(控制温度在 100 o C以下)稀释至 800-1 000mL。

后加适量 5% H2O2趁热过滤，用 5% HCl 和蒸馏水充分洗涤至接近中性。

最后过滤、洗涤在 60o C下烘干得到氧化石墨样品。

石墨烯制备：称取上述氧化石墨 0.05 g 加入到100 mL pH=11 的NaOH 溶液中在150 W 下超声90 min 制备氧化石墨烯分散液。

在 4 000 r/ min下离心 3 min 除去极少量未剥离的氧化石墨。

向离心后的氧化石墨烯分散液中加入0.1 mL水合肼，在90o C反应 2 h 得到石墨烯分散液，密封静置数天观察其分散效果。

2、微波法（推荐）试剂：石墨 NH4S2O8 H2O2仪器：超声仪实验步骤：将石墨与NH4S2O8 及H2O2在超声下混合, 然后进行微波反应, 成功制备了石墨烯。

他们指出该过程包括两步反应。

首先,NH4S2O8 在微波下发生了分解产生了氧自由基,在氧自由基的诱导下, 石墨纳米片被切开。

然后H2O2 分解并插入石墨纳米片层间从而导致石墨烯的剥离。

3、化学气相沉积法试剂：二氧化硅/硅镍甲烷氢气氩氨气仪器：马福炉实验步骤：K im等首先在S iO2 /Si基底上沉积一层100- 500nm厚的金属镍薄层, 然后在1 000o C 及高真空下, 以甲烷、氢气及氩气混合气为反应气,在较短的时间内制备了石墨烯。

W ei等采用甲烷和氨气为反应气, 一步法直接合成了氮掺杂的石墨烯。

在该氮掺杂的石墨烯中氮原子采取“石墨化”、“吡咯化”及“吡啶化”这三种掺杂方式。
