FPGAVHDL硬件描述语言基础PPT课件

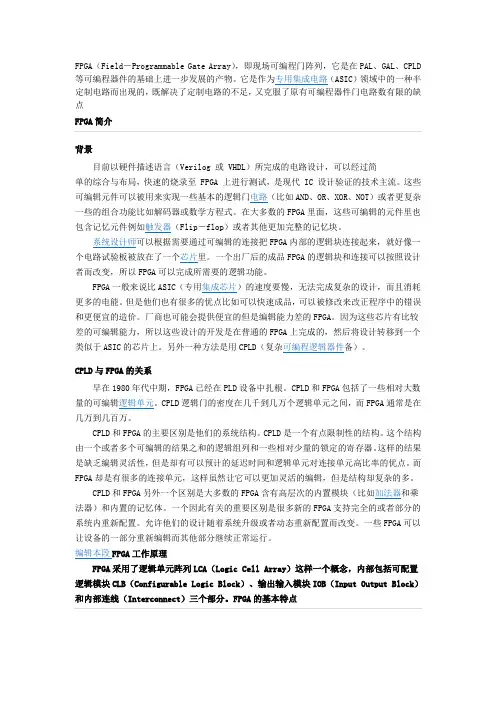

FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD 等可编程器件的基础上进一步发展的产物。

它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点FPGA简介背景目前以硬件描述语言（Verilog 或 VHDL）所完成的电路设计，可以经过简单的综合与布局，快速的烧录至 FPGA 上进行测试，是现代 IC 设计验证的技术主流。

这些可编辑元件可以被用来实现一些基本的逻辑门电路（比如AND、OR、XOR、NOT）或者更复杂一些的组合功能比如解码器或数学方程式。

在大多数的FPGA里面，这些可编辑的元件里也包含记忆元件例如触发器（Flip－flop）或者其他更加完整的记忆块。

系统设计师可以根据需要通过可编辑的连接把FPGA内部的逻辑块连接起来，就好像一个电路试验板被放在了一个芯片里。

一个出厂后的成品FPGA的逻辑块和连接可以按照设计者而改变，所以FPGA可以完成所需要的逻辑功能。

FPGA一般来说比ASIC（专用集成芯片）的速度要慢，无法完成复杂的设计，而且消耗更多的电能。

但是他们也有很多的优点比如可以快速成品，可以被修改来改正程序中的错误和更便宜的造价。

厂商也可能会提供便宜的但是编辑能力差的FPGA。

因为这些芯片有比较差的可编辑能力，所以这些设计的开发是在普通的FPGA上完成的，然后将设计转移到一个类似于ASIC的芯片上。

另外一种方法是用CPLD（复杂可编程逻辑器件备）。

CPLD与FPGA的关系早在1980年代中期，FPGA已经在PLD设备中扎根。

CPLD和FPGA包括了一些相对大数量的可编辑逻辑单元。

CPLD逻辑门的密度在几千到几万个逻辑单元之间，而FPGA通常是在几万到几百万。

CPLD和FPGA的主要区别是他们的系统结构。

CPLD是一个有点限制性的结构。

这个结构由一个或者多个可编辑的结果之和的逻辑组列和一些相对少量的锁定的寄存器。

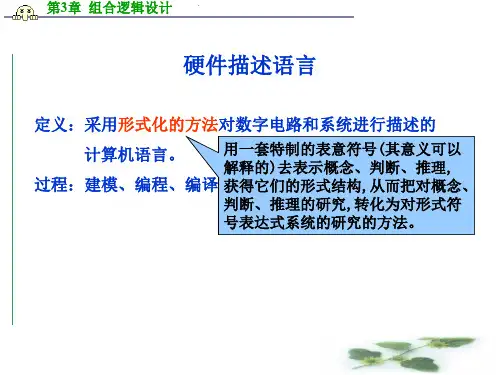

VHDL语言简介VHDL（VHSIC Hardware Description Language）即可高速集成电路硬件描述语言，是一种用于描述数字系统和电路的硬件描述语言。

它在1981年由美国国防部的高速集成电路联合委员会（VHSIC）开发，用于设计大规模集成电路。

VHDL是一种面向对象的语言，可以用于描述各种数字系统，从简单的逻辑门到复杂的处理器。

它提供了丰富的语法和语义，使得设计人员可以准确地描述他们的电路和系统。

VHDL的优势VHDL作为一种硬件描述语言，在数字系统设计中具有许多优势。

1.可重用性：VHDL允许设计人员创建可重用的模块和子系统，这些模块和子系统可以在不同的项目中重复使用，提高了设计效率和可维护性。

2.仿真和验证：VHDL具有强大的仿真和验证能力，可以在设计之前对系统进行全面的仿真和验证。

这有助于检测和纠正潜在的问题，并确保系统在硬件实现之前达到预期的功能。

3.抽象级别：VHDL允许设计人员在不同的抽象级别上描述系统，从高级的行为级别到底层的结构级别。

这使得设计人员可以根据需要在不同的级别上工作，并且可以更容易地进行系统级别的优化。

4.灵活性和可扩展性：VHDL支持灵活的设计方法和工作流程，并允许设计人员在设计过程中进行迭代和修改。

它还可以与其他常用的设计工具和方法集成，以满足特定的需求。

VHDL语言的基本结构VHDL语言由模块、实体、架构以及信号和过程等基本元素组成。

模块（Module）模块是VHDL中描述数字系统的最基本单位。

一个模块可以包含多个实体和架构，并通过连接信号进行通信。

每个模块都有一个顶层实体和一个或多个架构。

实体（Entity）实体是描述模块的接口和行为的抽象。

它定义了输入输出端口，以及模块对外部环境的接口。

一个实体可以有一个或多个架构。

架构（Architecture）架构描述模块的具体行为和内部结构。

它定义了模块的内部信号和过程，以及对外部信号和过程的接口。

VHDL与硬件描述语言VHDL（VHSIC Hardware Description Language）是一种硬件描述语言，被广泛应用于数字电路和系统的设计、仿真和验证中。

本文将介绍VHDL的基本概念、语法和应用，以及其在硬件设计中的重要性和优势。

一、VHDL的基本概念与语法VHDL是由美国国防部下属的VHSIC（Very High Speed Integrated Circuits）计划发起的硬件描述语言标准化工作中发展起来的，它源于Ada语言，并在此基础上进行了修改和扩展。

VHDL采用了面向对象的设计思想，通过描述硬件的结构和行为，实现了对数字系统的高层次抽象。

VHDL的基本元素包括实体（entity）、结构（architecture）和配置（configuration）。

实体定义了模块的接口和信号，结构描述了模块内部的组织和连接关系，配置用于将不同实体和结构进行绑定。

此外，VHDL还提供了丰富的数据类型、控制结构和函数库，以支持复杂的逻辑运算和算术操作。

VHDL代码的编写需要遵循一定的语法规则，如正确使用关键字、语句结束符号等。

此外，注释和缩进等规范的使用可以提高代码的可读性和可维护性。

二、VHDL的应用1. 数字电路设计VHDL在数字电路设计中被广泛应用，通过使用VHDL语言，设计人员可以描述和验证各种数字逻辑电路，包括组合逻辑电路和时序逻辑电路。

借助VHDL仿真工具，可以进行功能仿真、时序仿真和行为仿真，验证设计的正确性和性能。

2. 系统级设计除了用于电路级设计，VHDL还可以用于系统级设计。

通过对模块的整合和功能描述，可以搭建更为复杂的系统，并在此基础上进行仿真和验证。

VHDL支持高级抽象和层次化设计，使得系统级设计更加灵活和可重用。

3. ASIC和FPGA设计VHDL在应用特定的集成电路（ASIC）和现场可编程门阵列（FPGA）的设计中，具有非常重要的地位。

ASIC是在集成电路制造厂中进行定制化设计和生产的芯片，而FPGA则是可以在现场进行编程和配置的可重构芯片。

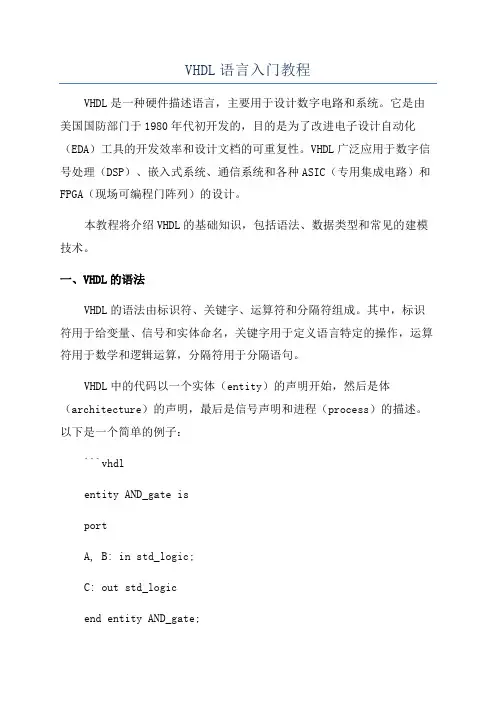

VHDL语言入门教程VHDL是一种硬件描述语言，主要用于设计数字电路和系统。

它是由美国国防部门于1980年代初开发的，目的是为了改进电子设计自动化（EDA）工具的开发效率和设计文档的可重复性。

VHDL广泛应用于数字信号处理（DSP）、嵌入式系统、通信系统和各种ASIC（专用集成电路）和FPGA（现场可编程门阵列）的设计。

本教程将介绍VHDL的基础知识，包括语法、数据类型和常见的建模技术。

一、VHDL的语法VHDL的语法由标识符、关键字、运算符和分隔符组成。

其中，标识符用于给变量、信号和实体命名，关键字用于定义语言特定的操作，运算符用于数学和逻辑运算，分隔符用于分隔语句。

VHDL中的代码以一个实体（entity）的声明开始，然后是体（architecture）的声明，最后是信号声明和进程（process）的描述。

以下是一个简单的例子：```vhdlentity AND_gate isportA, B: in std_logic;C: out std_logicend entity AND_gate;architecture Behavior of AND_gate isbeginC <= A and B;end architecture Behavior;```在这个例子中，我们声明了一个名为AND_gate的实体，它有两个输入信号A和B，一个输出信号C。

然后我们定义了一个名为Behavior的体，它描述了AND门的行为：C等于A与B的逻辑与运算结果。

二、VHDL的数据类型VHDL支持许多数据类型，包括标量类型、数据类型、自定义类型和引用类型。

标量类型包括bit、bit_vector、integer、real、std_logic和std_ulogic等。

其中，bit_vector是一组连续的位，std_logic和std_ulogic用于表示单个信号。

数据类型是由标量类型和数组类型组成的。

数组类型可以是一维、二维或更高维的，用于存储多个数据。
