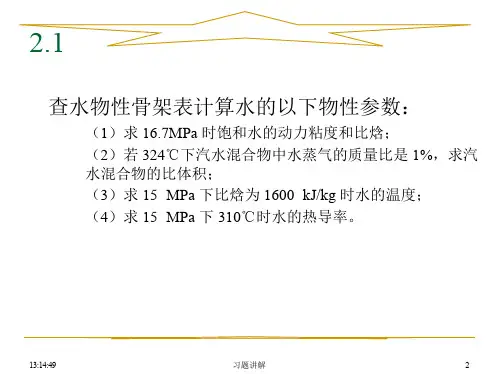

反应堆热工水力学习题讲解2.1查水物性骨架表计算水的以下物性参数：（1）求16.7MPa时饱和水的动力粘度和比焓；（2）若324℃下汽水混合物中水蒸气的质量比是1%，求汽水混合物的比体积；（3）求15MPa下比焓为1600kJ/kg时水的温度；（4）求15MPa下310℃时水的热导率。

2.2计算核电厂循环的热效率:49第三章3.1的热导率，并求1600℃下97%理论密度的UO2与316℃下金属铀的热导率做比较。

13:14:49习题讲解83.2，慢化剂为重水假设堆芯内所含燃料是富集度3%的UO2D2O,慢化剂温度为260℃，并且假设中子是全部热能化的，在整个中子能谱范围内都适用1/v定律。

试计算中子注量率为1013 1/（cm2·s）处燃料元件内的体积释热率。

= 0.2753.3试推导半径为R ，高度为L ，包含n 根垂直棒状燃料元件的圆柱形堆芯的总释热率Q t 的方程：1Q tnLA u q V ,maxF u其中，A u 是燃料芯块的横截面积。

4.1燃料元件，已知表面热有一压水堆圆柱形UO2流密度为1.7 MW/m2，芯块表面温度为400℃，芯块直径为10.0mm，UO2密度取理论密度的95%，计算以下两种情况燃料芯块中心最高温度：（1）热导率为常数，k = 3 W/（m•℃）（2）热导率为k = 1+3exp（-0.0005t）。

热导率为常数k不是常数，要用积分热导法4.2有一板状燃料元件，芯块用铀铝合金制成（铀占22%重量），厚度为1mm，铀的富集度为90%，包壳用0.5mm厚的铝。

元件两侧用40℃水冷却，对流传热系数h=40000 W/(m2•℃)，假设：气隙热阻可以忽略铝的热导率221.5 W/(m•℃)铀铝合金的热导率167.9 W/(m•℃)裂变截面520×10-24cm2试求元件在稳态下的径向温度分布4.3已知某压水堆燃料元件芯块半径为4.7mm，包壳内半径为4.89mm，包壳外半径为5.46mm，包壳外流体温度307.5 ℃，冷却剂与包壳之间传热系数为 28.4 kW/（m2•℃），燃料芯块热导率为 3.011 W/（m•℃），包壳热导率为18.69 W/（m•℃），气隙气体的热导率为0.277W/（m•℃）。

0 绪论 1 水静力学2 液体运动的流束理论3 液流型态及水头损失4 有压管中的恒定流5 明渠恒定均匀流6 明渠恒定非均匀流7 水跃8 堰流及闸孔出流9 泄水建筑物下游的水流衔接与消能 10 有压管中的非恒定流 11 明渠非恒定流12 液体运动的流场理论 14 恒定平面势流 15 渗流18 相似原理和模型试验基础0 绪论0.1 ρ＝816.33kg/m 3 0.2 当y =0.25H 时Hu dy dum 058.1≈ 当y=0.5H 时Hu dy dum 84.0≈ 0.4 f = g0.5 h 的量纲为[L] 0.6 F f ＝184N0.7 K=1.96×108N/m 2 dp=1.96×105N/m 21 水静力学1.1 Pc=107.4KN/m 2 h=0.959m1.2 P B -P A =0.52KN/m 2 P AK =5.89KN/m 2 P BK =5.37KN/m 21.3h1=2.86m h2=2.14m 内侧测压管内油面与桶底的垂距为5m，外侧测压管内油面与桶底的垂距为4.28m。

1.4Pc=27.439KN/m21.5P M=750.68h KN/m21.6P2-p1=218.05N/m21.7γ=BA BrAr BA++1.8P=29.53KN 方向向下垂直底板P＝0 1.9W=34.3rad/s W max=48.5rad/s1.10a=L hHg)(2-1.12 当下游无水Pξ=3312.4KN(→) P2=862.4KN(↓)当下游有水Pξ=3136KN(→) P2=950.6KN(↓)1.13 T=142.9KN1.14 当h3=0时T=131.56KN 当h3=h2=1.73m时T＝63.7KN 1.15 0－0转轴距闸底的距离应为1.2m1.16 P=4.33KN L D=2.256m(压力中心距水面的距离)1.17 P=567.24KN1.19 P＝45.54KN 总压力与水平方向夹角φ＝14º28´1.20 Pξ=353KN Pζ=46.18KN 方向向下1.21 H=3m1.22 δ=1.0cm1.23 F=25.87KN (←)2 液体运动的流束理论2.1 Q=211.95cm3/s V＝7.5cm/s2.2 h w=3.16m2.3γ2p=2.35m2.4 P K1=63.8KN/m2 2.5 Q=0.00393m3/s 2.6 Q=0.0611m3/s2.7 μ=0.985 2.8 Q=0.058m 3/s2.9 S 点相对压强为－4.9N ／cm 2，绝对压强为4.9N/cm 2 2.10 V 3=9.9m/s Q=0.396m 3/s 2.11 R ξ=391.715KN(→)2.12 R=3.567KN 合力与水平方向夹角β＝37º8´ 2.13 R ξ=98.35KN(→) 2.14 R ξ=2988.27KN(→) 2.15 R ξ=1.017KN(←) 2.16 R ξ =153.26KN(→)2.17 α=2 34=β2.18 F=Rmv 22.19 Q=g 2μH 2.5 2.20 F=C d L222ρμ2.21 m p A44.2=γm p B44.4=γ2.22 Q 1=+1(2Q cos )α )cos 1(22α-=QQ 2.23 R=2145KN α=54º68´ 2.24 m=3.12kg2.25 T 充＝24分34秒 T 放＝23分10秒3. 液流型态及水头损失3.1 d 增加，Re 减小 3.2 R e =198019.8>2000 紊流 3.3 R e =64554>500紊流 3.4 cm 0096.00=δ3.5320=u v 当时v u x = h y m 577.0≈ 3.6 Q3min1654.0m =/s 20/24.33m N =τ3.7 当Q=5000cm 3/s 时，Re=19450紊流2.00=∆δ 光滑管区027.0=λ当Q ＝20000cm 3/s 时 Re=78200紊流775.00=∆δ 过渡粗糙区026.0=λ当Q ＝200000cm 3/s 时 Re=780000紊流1.70=∆δ 粗糙区 023.0=λ若l ＝100m 时Q ＝5000 cm 3/s 时 h f =0.006m Q=2000 cm 3/s 时 h f =0.09m Q ＝200000 cm 3/s 时 h f =7.85m 3.8 λ＝0.042 3.9 n=0.011 3.10 ξ=0.29 3.11 Q=0.004m 3/s 3.12 ∆h=0.158m 3.13 Z=11.1m 3.14 ξ=24.74 有压管中的恒定流4.1 当n=0.012时 Q=6.51 m 3/s 当n=0.013时 Q=6.7m 3/s当n=0.014时 Q=6.3 m 3/s4.2 当n=0.0125时 Q=0.68 m 3/s 当n=0.011时 Q=0.74 m 3/s 当n=0.014时 Q=0.62 m 3/s 4.3 Q m ax =0.0268 m 3/s Z=0.82m4.4 当n=0.011时 H=7.61 m 当n=0.012时 H=7.0 m 4.5 H t =30.331m4.6 n 取0.012 Q=0.5 m 3/s h m ax v =5.1m 4.7 n 取0.0125时 H A ＝21.5m 水柱高 4.8 Q 1=29.3L/s Q 2=30.7L/s ∇=135.21m4.9 H=0.9m4.10 Q2=0.17 m3/s Q3=0.468 m3/s4.11 Q1=0.7 m3/s Q2=0.37 m3/s Q3=0.33 m3/s4.12 H1=2.8m4.13 Q=0.0105 m3/s P=10.57KN/m2B4.14 Q1=0.157 Q25 明渠恒定均匀流5.1 V=1.32m/s Q=0.65 m3/s5.2 Q=20.3 m3/s5.3 Q=241.3 m3/s5.4 h=2.34m5.5 h=1.25m5.6 b=3.2m5.7 b=71m V=1.5 m/s大于V不冲＝1.41 m/s 故不满足不冲流速的要求5.8 当n=0.011时i=0.0026 ∇=51.76m当n=0.012时i=0.0031 当n=0.013时i=0.0036当n=0.014时i=0.00425.9 i=1/3000 V=1.63m/s<V允满足通航要求5.10 n=0.02 V=1.25m/s5.11 当n=0.025时b=7.28m h=1.46m当n=0.017时b=6.3m h=1.26m当n=0.03时b=7.8m h=1.56m5.12 h f=1m5.13 Q=4.6 m3/s5.14 Q=178.2m3/s5.15 h m=2.18m b m=1.32m i=0.00036∇=119.87m Q1=45.16m3/s Q2=354.84 m3/s5.1626 明渠恒定非均匀流6.1 V w=4.2m/s Fr=0.212 缓流6.2 h k1=0.47m h k2=0.73m h01=0.56m> h k1缓流h02=0.8m> h k2缓流6.3 h k=1.56m V k=3.34m/s V w=5.86m/s h k > h0缓流V w>V缓流6.5 i K=0.00344> i缓坡6.7 L很长时，水面由线为C0、b0 b2型。

第一章 绪论1-2．20℃的水2.5m 3，当温度升至80℃时，其体积增加多少？ [解] 温度变化前后质量守恒，即2211V V ρρ= 又20℃时，水的密度31/23.998m kg =ρ 80℃时，水的密度32/83.971m kg =ρ 321125679.2m V V ==∴ρρ 那么增加的体积为3120679.0m V V V =-=∆1-4．一封闭容器盛有水或油，在地球上静止时，其单位质量力为假设干？当封闭容器从空中自由下落时，其单位质量力又为假设干？ [解] 在地球上静止时：g f f f z y x -===；0自由下落时：00=+-===g g f f f z y x ；第二章 流体静力学2-1．一密闭盛水容器如下图，U 形测压计液面高于容器内液面h=1.5m ，求容器液面的相对压强。

[解] gh p p a ρ+=0kPa gh p p p a e 7.145.1807.910000=⨯⨯==-=∴ρ2-3．密闭水箱，压力表测得压强为4900Pa 。

压力表中心比A 点高0.5m ，A 点在液面下1.5m 。

求液面的绝对压强和相对压强。

[解] g p p A ρ5.0+=表Pa g p g p p A 49008.9100049005.10-=⨯-=-=-=ρρ表 Pa p p p a 9310098000490000=+-=+=' 2.8绘制题图中AB 面上的压强分布图。

Bh 1h 2A Bh 2h 1hAB解：Bρgh 1ρgh 1ρgh 1ρgh 2AB ρg(h2-h1)ρg(h2-h1)ABρgh2-14．矩形平板闸门AB 一侧挡水。

长l =2m ，宽b =1m ，形心点水深h c =2m ，倾角α=45，闸门上缘A 处设有转轴，忽略闸门自重及门轴摩擦力。

试求开启闸门所需拉力。

[解] 作用在闸门上的总压力：N A gh A p P c c 392001228.91000=⨯⨯⨯⨯=⋅==ρ作用点位置：m A y J y y c c c D 946.21245sin 22112145sin 23=⨯⨯⨯⨯+=+=m l h y c A 828.12245sin 22sin =-=-= α)(45cos A D y y P l T -=⨯∴kN b gh P 74.27145sin 28.910002sin 2222=⨯⨯⨯⨯⨯=⋅=αρ 作用点：m h h 943.045sin 32sin 32'2===α 总压力大小：kN P P P 67.3474.2741.6221=-=-=对B 点取矩：'D '22'11Ph h P h P =-'D 67.34943.074.27414.141.62h =⨯-⨯ m h 79.1'D =2-13．如下图盛水U 形管，静止时，两支管水面距离管口均为h ，当U 形管绕OZ 轴以等角速度ω旋转时，求保持液体不溢出管口的最大角速度ωmax 。

水力学练习题及参考答案一、是非题(正确的划“√”，错误的划“×)1、理想液体就是不考虑粘滞性的实际不存在的理想化的液体。

（√）2、图中矩形面板所受静水总压力的作用点与受压面的形心点O 重合。

( ×)3、园管中层流的雷诺数必然大于3000。

×4、明槽水流的急流和缓流是用Fr 判别的，当Fr＞1 为急流。

(√)5、水流总是从压强大的地方向压强小的地方流动。

（×）6、水流总是从流速大的地方向流速小的地方流动。

（×）6、达西定律适用于所有的渗流。

（×）7、闸孔出流的流量与闸前水头的1/2 次方成正比。

（√）8、渐变流过水断面上各点的测压管水头都相同。

(√)9、粘滞性是引起液流运动能量损失的根本原因。

(√)10、直立平板静水总压力的作用点就是平板的形心。

（×）11、层流的沿程水头损失系数仅与雷诺数有关。

√12、陡坡上出现均匀流必为急流，缓坡上出现均匀流必为缓流。

(√)13、在作用水头相同的条件下，孔口的流量系数比等直径的管嘴流量系数大。

(×)14、两条明渠的断面形状、尺寸、糙率和通过的流量完全相等，但底坡不同，因此它们的正常水深不等。

(√)15、直立平板静水总压力的作用点与平板的形心不重合。

（√）16、水力粗糙管道是表示管道的边壁比较粗糙。

×17、水头损失可以区分为沿程水头损失和局部水头损失。

(√)18、牛顿内摩擦定律适用于所有的液体。

(×)19、静止液体中同一点各方向的静水压强数值相等。

（√）20、明渠过流断面上各点的流速都是相等的。

×21、缓坡上可以出现均匀的急流。

(√ )22、静止水体中,某点的真空压强为50kPa，则该点相对压强为-50 kPa。

(√)24、满宁公式只能适用于紊流阻力平方区。

(√ )25、水深相同的静止水面一定是等压面。

(√)26、恒定流一定是均匀流，层流也一定是均匀流。

（×）27、紊流光滑区的沿程水头损失系数仅与雷诺数有关。

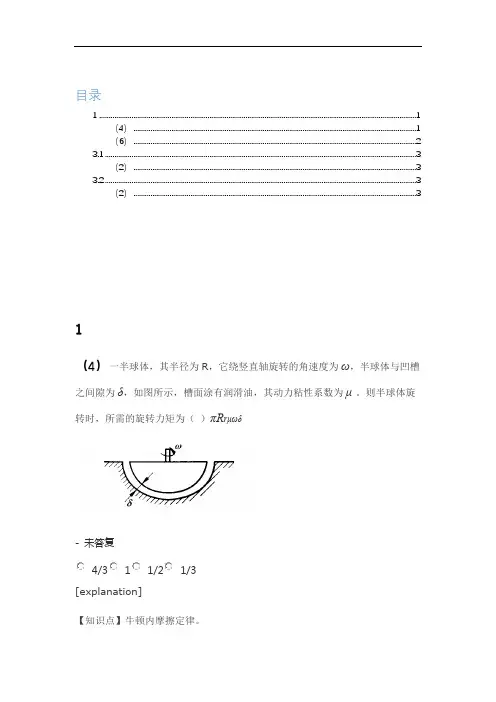

目录1 (1)（4） (1)（6） (2)3.1 (3)（2） (3)3.2 (3)（2） (3)1（4）一半球体，其半径为R，它绕竖直轴旋转的角速度为ω，半球体与凹槽之间隙为δ，如图所示，槽面涂有润滑油，其动力粘性系数为μ。

则半球体旋转时，所需的旋转力矩为（）πR rμωδ- 未答复4/311/21/3[explanation]【知识点】牛顿内摩擦定律。

【解析】显然球面上任意点到转轴的距离为Rsinθ，该点的切应力为τ=μωRsinθΔ，则旋转力矩为M=∬AτRsinθd A=∫π/20τRsinθ⋅2πRsinθ=43πR4μωδ。

[explanation]（6）如图所示，有一很窄的缝隙，高为h，其间被一平板隔开，平板向右拖动速度为u，平板一边液体的动力粘性系数为，另一边液体动力粘滞系数为。

则要使拖动平板的阻力最小，平板放置的位置y应为（）A.y=h2B.y=μ2hμ1+μ2C.y=μ1hμ1+μ2D.y=h1+μ1μ2√A. B. C. D. D. - 正确[explanation]【知识点】牛顿内摩擦定律。

【解析】由牛顿内摩擦定律可写出τ1=μ1uh−y，τ2=μ2uy，总切应力τ=μ1uh−y+μ2uy，由极值原理dτdy=0即可得出结果。

3.13.2（2）渐变流过水断面上动水压强随水深的变化呈线性关系。

（）对对- 正确错3.3（1）液体作有势运动时（）作用于液体的力必须是有势的液体的角变形速度为零液体的旋转角速度为零液体沿流向的压强梯度为零液体沿流向的压强梯度为零- 不正确（2）一壁面附近的均匀流的速度分布为u y=u z=0，u x=0，则流动是（）恒定流, 有旋流, - 正确恒定流非恒定流有旋流有势流[explanation]【知识点】恒定流与非恒定流，有旋流与无旋流。

【解析】流动要素与时间t无关，是恒定流。

∂u y/∂x≠∂u x/∂y，是有旋流。

（3）已知圆管层流流速分布为{u x=γJ4μ[r20−(z2+y2)] ,u y=0 ,y z=0（y、z 轴垂直管轴），则（）流动无线变形，无角变形，是无旋流流动有线变形，无角变形，是有势流流动无线变形，有角变形，是有旋流流动无线变形，有角变形，是有旋流- 正确流动有线变形，有角变形，是有旋流（4）流体微团旋转角速度与流速场无关。

《水力学》思考题解答第1章 绪论1.1 答：流体与固体相比，流体的抗剪切性能很差，静止的流体几乎不能承受任何微小的剪切力；在一般情况下，流体的抗压缩性能也不如固体的抗压缩性能强。

液体与气体相比，液体的压缩性与膨胀性均很小，能够承受较大的外界压力，而气体由于压缩性和膨胀性都很大，所以气体不能承受较大的外界压力。

气体受压时，变形通常会非常明显。

1.2 答：④ 1.3 答：① 1.4 答：④ 1.5 答：① 1.6 答：④ 1.7 答：④ 1.8 正确。

1.9 错误。

1.10 答：量纲：是物理量的物理属性，它是唯一的，不随人的主观意志而转移。

而单位是物理量的度量标准，它是不唯一的，能够受到人们主观意志的影响。

本题中，时间、力、面积是量纲，牛顿、秒是单位。

1.11 基本，导出。

1.12 答：量纲的一致性原则。

1.13 答：若某一物理过程包含n+1个物理量（其中一个因变量，n 个自变量），即：q =f(q 1，q 2，q 3，…，q n )无量纲π数的具体组织步骤是：（1）找出与物理过程有关的n ＋1个物理量，写成上面形式的函数关系式； （2）从中选取m 个相互独立的基本物理量。

对于不可压缩流体运动，通常取三个基本物理量，m=3。

（3）基本物理量依次与其余物理量组成［（n ＋1）－m ］个无量纲π项：c b aqq q q 321=π44432144cbaq q q q =π55532155c b a qq q q =π （1）…………nn n cban n q q q q 321=π式中a i 、b i 、c i 为各π项的待定指数，由基本物理量所组成的无量纲数π1＝π2＝π3＝1。

（4）满足π为无量纲项，求出各π项的指数a i 、b i 、c i ，代入上式中求得各π数； （5）将各π数代入描述该物理过程的方程式（1），整理得出函数关系式。

第2章 流体静力学基础思考题 2.1 答：C 2.2 答：D2.3 答：不能认为压强是矢量，因为压强本身只是流体内部位置坐标点的函数，与从原点指向该点的方向转角没有关系。

2.1查水物性骨架表计算水的以下物性参数：（1）求16.7MPa时饱和水的动力粘度和比焓；（2）若324℃下汽水混合物中水蒸气的质量比是1%，求汽水混合物的比体积；（3）求15MPa下比焓为1600kJ/kg时水的温度；（4）求15MPa下310℃时水的热导率。

2.2计算核电厂循环的热效率13:14:49位置T /K p /kPa -1h /(kJ·kg ) 状态 给水泵入口 6.89 163 饱和液 给水泵出口7750 171 欠热液 蒸发器二次侧出口 7750 2771 饱和气 汽轮机出口6.891940两相混合物 蒸发器一次侧入口 599 15500 欠热液 蒸发器一次侧出口56515500欠热液第三章3.1的热导率，并求1600℃下97%理论密度的UO2与316℃下金属铀的热导率做比较。

13:14:49习题讲解8假设堆芯内所含燃料是富集度3%的UO2，慢化剂为重水D2O,慢化剂温度为260℃，并且假设中子是全部热能化的，在整个中子能谱范围内都适用1/v定律。

试计算中子注量率为1013 1/（cm2·s）处燃料元件内的体积释热率。

= 0.275试推导半径为R ，高度为L ，包含n 根垂直棒状燃料元件的圆柱形堆芯的总释热率Q t 的方程：1Q tnLA u q V ,maxF u其中，A u 是燃料芯块的横截面积。

4.1燃料元件，已知表面热有一压水堆圆柱形UO2流密度为1.7 MW/m2，芯块表面温度为400℃，芯块直径为10.0mm，UO2密度取理论密度的95%，计算以下两种情况燃料芯块中心最高温度：（1）热导率为常数，k = 3 W/（m•℃）（2）热导率为k = 1+3exp（-0.0005t）。

热导率为常数k不是常数，要用积分热导法4.2有一板状燃料元件，芯块用铀铝合金制成（铀占22%重量），厚度为1mm，铀的富集度为90%，包壳用0.5mm厚的铝。

元件两侧用40℃水冷却，对流传热系数h=40000 W/(m2•℃)，假设：气隙热阻可以忽略铝的热导率221.5 W/(m•℃)铀铝合金的热导率167.9 W/(m•℃)裂变截面520×10-24cm2试求元件在稳态下的径向温度分布4.3已知某压水堆燃料元件芯块半径为4.7mm，包壳内半径为4.89mm，包壳外半径为5.46mm，包壳外流体温度307.5 ℃，冷却剂与包壳之间传热系数为 28.4 kW/（m2•℃），燃料芯块热导率为 3.011 W/（m•℃），包壳热导率为18.69 W/（m•℃），气隙气体的热导率为0.277W/（m•℃）。

2.1查水物性骨架表计算水的以下物性参数：（1）求16.7MPa时饱和水的动力粘度和比焓；（2）若324℃下汽水混合物中水蒸气的质量比是1%，求汽水混合物的比体积；（3）求15MPa下比焓为1600kJ/kg时水的温度；（4）求15MPa下310℃时水的热导率。

2.2计算核电厂循环的热效率13:14:49位置T /K p /kPa -1h /(kJ·kg ) 状态 给水泵入口 6.89 163 饱和液 给水泵出口7750 171 欠热液 蒸发器二次侧出口 7750 2771 饱和气 汽轮机出口6.891940两相混合物 蒸发器一次侧入口 599 15500 欠热液 蒸发器一次侧出口56515500欠热液第三章3.1的热导率，并求1600℃下97%理论密度的UO2与316℃下金属铀的热导率做比较。

13:14:49习题讲解8假设堆芯内所含燃料是富集度3%的UO2，慢化剂为重水D2O,慢化剂温度为260℃，并且假设中子是全部热能化的，在整个中子能谱范围内都适用1/v定律。

试计算中子注量率为1013 1/（cm2·s）处燃料元件内的体积释热率。

= 0.275试推导半径为R ，高度为L ，包含n 根垂直棒状燃料元件的圆柱形堆芯的总释热率Q t 的方程：1Q tnLA u q V ,maxF u其中，A u 是燃料芯块的横截面积。

4.1燃料元件，已知表面热有一压水堆圆柱形UO2流密度为1.7 MW/m2，芯块表面温度为400℃，芯块直径为10.0mm，UO2密度取理论密度的95%，计算以下两种情况燃料芯块中心最高温度：（1）热导率为常数，k = 3 W/（m•℃）（2）热导率为k = 1+3exp（-0.0005t）。

热导率为常数k不是常数，要用积分热导法4.2有一板状燃料元件，芯块用铀铝合金制成（铀占22%重量），厚度为1mm，铀的富集度为90%，包壳用0.5mm厚的铝。

元件两侧用40℃水冷却，对流传热系数h=40000 W/(m2•℃)，假设：气隙热阻可以忽略铝的热导率221.5 W/(m•℃)铀铝合金的热导率167.9 W/(m•℃)裂变截面520×10-24cm2试求元件在稳态下的径向温度分布4.3已知某压水堆燃料元件芯块半径为4.7mm，包壳内半径为4.89mm，包壳外半径为5.46mm，包壳外流体温度307.5 ℃，冷却剂与包壳之间传热系数为 28.4 kW/（m2•℃），燃料芯块热导率为 3.011 W/（m•℃），包壳热导率为18.69 W/（m•℃），气隙气体的热导率为0.277W/（m•℃）。

第六章 恒定管流1、并联管道中各支管的单位机械能损失相同，因而各支管水流的总机械能也应相等。

2、图示虹吸管中B 点的压强小于大气压强。

E恒定管流的总水头线沿流程下降，而测压管水头线沿流程可升可降。

在等直径圆管中一定发生均匀有压流动。

各并联支管的水头损失相同，所以其水力坡度也相同。

图示两个容器由两根直管相连，两管的管径、管长及糙率均相同，所以通过的流量相等。

7、设计管道时，若选用的糙率大于实际的糙率，则求得的管道直径偏小，不能通过要求的设计流量。

8、图示A 、B 两点间有两根并联管道1和2。

设管1的沿程水头损失为h fi ,管2的沿程水头损失为 h f29、图示为坝身下部的三根泄水管a 、b 、c,其管径、管长、上下游水位差均相同，则流量最小的是10、在管道断面突然扩大处，测压管水头线沿程 _________________________________________________________________在管道断面突然缩小处，测压管水头线沿程 ___________________________________________11、图示为一串联管段恒定流。

各管段流量q v1、q v2、q v3的关系为 。

各管段流速 V 1、v 2、v 3的关系为。

12、对于有压管流出口为自由出流时， 测压管水头线终点在 ; 出口为淹没出流时，若下游水池中流速 V 2=0,测压管水头线终点在 ,若V 2，0,测 压管水头线应 下游水面。

13、定性绘出图示等直径短管道的总水头线和测压管水头线，并标明符号及负压区。

则h f1与h f2的关系为(2) h fi <h f2 ;(3) h f1 = h f2 ；( )(4)无法确定。

(1)hf1 > hf2 ;3、 4、 5、 6、( ) ( ) ( )((3) c 管; (4)无法确定。

b 管;LI 水黄二方天“压力管J ------ X 压力管中可不计局部 I 一暧水管 水头损失17、一水泵管道布置如图。
