整体吊装钢丝绳选择之马矢奏春创作整体吊装时钢丝绳采纳顺绕钢芯钢丝绳,选用直径规格为28mm 的钢绳绳进行吊装.假设架体一次吊装最重重量为18.5t,钢丝绳选用6×37S+IWR 型号,直径￠28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳.一、根据规范,钢丝绳最小破断拉力计算公式为：式中： F0 — 钢丝绳最小破断拉力,kN ；D — 钢丝绳公称直径,取28mm ；R0 — 钢丝绳公称抗拉强度,取1670MPa ；K '— 某一指定结构钢丝绳的最小破断拉力系数（简称最小破断拉力系数,K '值见GB 8918－2006表2和GB/T 16269表3,取0.356）.其最小破断拉力的换算系数为h K =1.283,其最小钢丝破断拉力总和h 0h F F K =⨯=466.1KN×1.283=598KN吊绳（绳长16米）查GB8918-2006表2,6×37钢丝绳重量系数K=/100m*mm2二、钢丝绳重量计算公式为：M=K*D2式中：M —钢丝绳单元长度的参考重量,单元为kg/100m ；D —钢丝绳的公称直径,单元为mm ；K—充沛涂油的某一结构钢丝绳单元长度的重量系数,单元为kg/100m*mm².吊绳重量M=K*D2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳,其重量为：卡扣每个按5KG三、本方案吊装时采纳4根钢丝绳等长起吊,每根钢丝绳的拉力可用下式计算：F=G/4cosβ式中：F —一根钢丝绳的拉力；G —构件重力；β—钢丝绳与垂直线的夹角.四根等长钢丝绳拉力计算其中动载系数V取1.25.依据<<建筑施工计算手册>>（14-1-2-3钢丝绳的允许拉力计算),钢丝绳允许拉力按下列公式计算:钢丝绳容许拉力可按下式计算: [Fg]= αFg/K其中: [Fg]──钢丝绳的允许拉力(kN)；Fg──钢丝绳的钢丝破断拉力总和(kN)；α──换算系数,6×37绳取0.82；K──钢丝绳使用平安系数,取 K=6；6*37钢丝绳最小破断拉力折算系数为1.283.所以容许拉力[Fg]年夜于实际拉力13.93KN,所选钢丝绳平安可靠.四、钢丝绳极限吊重计算283.12-2.6-0.3=280.22KN；因此当吊装的结构重量不超越27吨的时候选用的钢丝绳满足要求,仍可使用.。

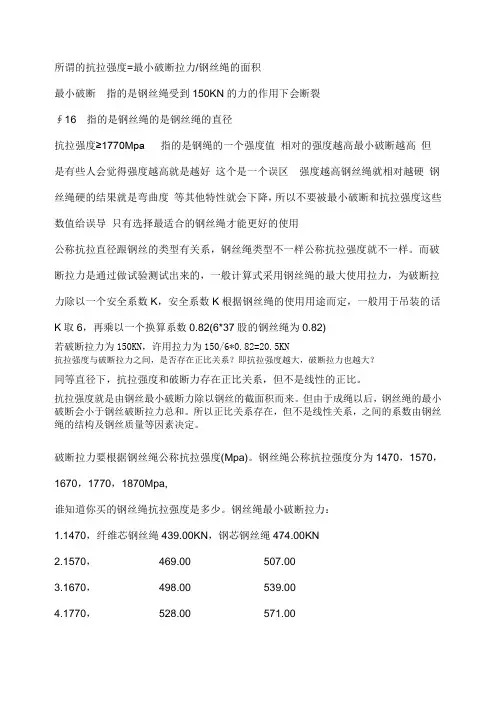

所谓的抗拉强度=最小破断拉力/钢丝绳的面积最小破断指的是钢丝绳受到150KN的力的作用下会断裂∮16 指的是钢丝绳的是钢丝绳的直径抗拉强度≥1770Mpa 指的是钢绳的一个强度值相对的强度越高最小破断越高但是有些人会觉得强度越高就是越好这个是一个误区强度越高钢丝绳就相对越硬钢丝绳硬的结果就是弯曲度等其他特性就会下降，所以不要被最小破断和抗拉强度这些数值给误导只有选择最适合的钢丝绳才能更好的使用公称抗拉直径跟钢丝的类型有关系，钢丝绳类型不一样公称抗拉强度就不一样。
而破断拉力是通过做试验测试出来的，一般计算式采用钢丝绳的最大使用拉力，为破断拉力除以一个安全系数K，安全系数K根据钢丝绳的使用用途而定，一般用于吊装的话K取6，再乘以一个换算系数0.82(6*37股的钢丝绳为0.82)若破断拉力为150KN，许用拉力为150/6*0.82=20.5KN抗拉强度与破断拉力之间，是否存在正比关系？即抗拉强度越大，破断拉力也越大？同等直径下，抗拉强度和破断力存在正比关系，但不是线性的正比。
抗拉强度就是由钢丝最小破断力除以钢丝的截面积而来。
但由于成绳以后，钢丝绳的最小破断会小于钢丝破断拉力总和。
所以正比关系存在，但不是线性关系，之间的系数由钢丝绳的结构及钢丝质量等因素决定。
破断拉力要根据钢丝绳公称抗拉强度(Mpa)。
钢丝绳公称抗拉强度分为1470，1570，1670，1770，1870Mpa,谁知道你买的钢丝绳抗拉强度是多少。
钢丝绳最小破断拉力：1.1470，纤维芯钢丝绳439.00KN，钢芯钢丝绳474.00KN2.1570，469.00 507.003.1670，498.00 539.004.1770，528.00 571.005.1870，558.00 604.00钢丝绳最小破断拉力和钢丝绳破断拉力总和：钢丝绳最小破断拉力：Fo=K'*(d*d)*Ro/1000.d---钢丝绳公称直径mmRo---钢丝绳公称抗拉强度MpaK'---某一指定结构钢丝绳的最小破断拉力系数最小钢丝破断拉力总和：最小钢丝破断拉力总和=钢丝绳最小破断拉力*K'.国标GB/T20118-2006 6*37+FC-32 抗拉强度级别1670MPA破断504KN /9.8/5倍安全系数=单根垂直受力10.28...T注：不同规格强&度承载力不一样钢丝绳：用多根或多股细钢丝拧成的挠性绳索，钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。
钢丝绳是工程施工中最常用的应力材料之一。
对于技术人员或安全管理人员来说，掌握钢丝绳的最小断裂力是非常必要的。
下面，介绍钢丝绳最小断裂力的简单计算公式。
钢丝绳的最小断裂力：通过理论计算得到的钢丝绳的断裂力。

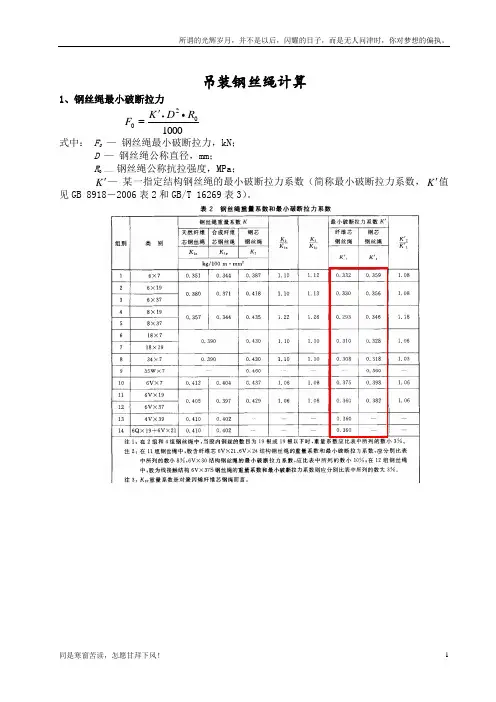

计算公式：F0=k'*D2*r/1000F0-钢丝绳的最小断裂力（KN）r-钢丝绳中钢丝的名义抗拉强度（n/mm2）d-钢丝的公称直径钢丝绳（mm）k'-钢丝绳的最小断裂力系数，也称为抗拉强度。
一般将其分为与钢丝材料有关的1570、1670、1770、1870和1960，常用的有1770和1870两种。
K'是张力系数。
有关各种钢丝绳的张力系数，请参见下表。
在常规工程构造中，通常使用6×19和6×37钢丝绳。
6×19较硬，单根线较粗，一般用作波浪风绳和拉丝；6×37型比较柔软，单根线比较细，通常用于磨削绳索和绞车绳索，需要穿过滑轮弯曲角度大的部分。
钢丝绳的断裂力不等于许用拉力，该拉力是根据不平衡系数，动载荷系数和安全系数，根据不同的工况计算确定的。
允许的拉力等于最小断裂力，连续除以不安全因素，不平衡因素和动载荷系数。
电力安全规程中明确规定了钢丝绳的安全系数。
钢丝绳安全系数的书面定义很难理解。
其计算公式如下：安全系数=钢丝绳的断裂力/钢丝绳的允许拉力。
我们尝试以更简单的描述来理解它。
钢丝绳的断裂力是指断裂钢丝绳所需的力。
钢丝绳的允许拉力是我在现实中可以用它拉起的最大力。
如果描述不清楚，例如：一根绳子，我用两只手抓住两端，用力拉，我用10kg的力将其折断，这10kg的力称为折断力；我用这根绳子悬挂2kg的东西，根据安全系数的公式，将2kg的力称为允许拉力：安全系数=10/2=5我们知道使用时安全系数不应小于6吊索。
如果将绳索用于吊索，则允许的拉力为10/6=1.66kg，即，该绳索的最大允许力为1.66kg。
我们也知道，如果有人吊装，钢丝绳的安全系数不能小于14。
整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳，选用直径规格为28mm 的钢绳绳进行吊装。
假设架体一次吊装最重重量为18.5t ，钢丝绳选用6×37S+IWR 型号，直径￠28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。
一、根据规范，钢丝绳最小破断拉力计算公式为：1000020R D K F ••'=式中： F0 — 钢丝绳最小破断拉力，kN ；D — 钢丝绳公称直径，取28mm ；R0 — 钢丝绳公称抗拉强度，取1670MPa ；K '— 某一指定结构钢丝绳的最小破断拉力系数（简称最小破断拉力系数，K '值见GB 8918－2006表2和GB/T 16269表3，取0.356）。
因此F0=0.356*28²*1670/1000=466.1 kN其最小破断拉力的换算系数为h K =1.283，其最小钢丝破断拉力总和h 0h F F K =⨯=466.1KN ×1.283=598KN吊绳（绳长16米）查GB8918-2006表2，6×37钢丝绳重量系数K=0.418kg/100m*mm 2二、钢丝绳重量计算公式为：M=K*D 2式中：M —钢丝绳单位长度的参考重量，单位为kg/100m ；D —钢丝绳的公称直径，单位为mm ；K —充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m*mm ²。
吊绳重量M=K*D 2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳，其重量为：M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN卡扣每个按5KG ，共6个，0.3KN三、本方案吊装时采用4根钢丝绳等长起吊，每根钢丝绳的拉力可用下式计算：F=G/4cosβ式中：F —一根钢丝绳的拉力；G —构件重力；β—钢丝绳与垂直线的夹角。
四根等长钢丝绳拉力计算每根钢丝绳受力F大小为：（185+2.6+0.3）KN *1.25/4cos30º=67.8KN其中动载系数V取1.25。
