Blender中的模型拓扑和细节设计详解Blender是一款功能强大的三维建模和渲染软件，通过它可以创建各种复杂的模型和场景。

在使用Blender进行模型设计时，模型的拓扑和细节设计是非常重要的环节。

本文将详细介绍Blender中模型拓扑和细节设计的相关技巧。

首先，让我们来了解什么是模型的拓扑。

在Blender中，拓扑指的是模型的细分和结构。

一个良好的拓扑可以使模型在动画和渲染过程中表现更加自然和流畅。

因此，合理的拓扑设计是非常重要的。

在进行模型拓扑设计时，首先要注意模型的流线型。

模型的各个部分应该有良好的流动性，从而使其在动画中的变形更加自然。

同时，模型的边缘和面片应该分布均匀，避免过分密集或稀疏。

可以通过使用Blender中的切割工具和拓扑优化工具来调整模型的流线型。

其次，我们来看看模型的细节设计。

细节设计是指模型中的纹理、细节面片和边缘等。

在Blender中，可以使用纹理贴图和材质来增加模型的细节感。

通过给模型添加纹理贴图，可以使其表面更具真实感和层次感。

此外，还可以使用Blender中的雕刻工具和UV展开工具来手动对模型进行细节的设计和调整。

为了获得更好的细节效果，还可以在模型上添加细分面片。

在Blender中，可以使用添加细分工具对模型进行细分，从而增加模型的精细度。

在进行细分时，可以根据需要选择适当的细分级别，并注意保持模型的平滑性。

此外，在进行模型拓扑和细节设计时，还可以使用辅助工具来提高效率。

Blender中的网格工具和对称工具可以帮助我们对模型进行对称和调整。

同时，还可以使用快捷键和自定义面板来简化操作流程。

总结一下，模型的拓扑和细节设计是Blender中十分重要的环节。

通过合理的拓扑设计，可以使模型在动画和渲染过程中表现更加自然和流畅。

通过精细的细节设计，可以增加模型的真实感和层次感。

使用Blender中的工具和技巧，可以帮助我们更好地进行模型的拓扑和细节设计。

希望本文对Blender的使用者有所帮助。

低级铅笔图文教程先上成效图。

嗯······不是专门好，因此才是低级教程嘛！下面给大伙儿讲一下！1.先画一个如图参数的圆锥；2.转多边形，删除底面，再把顶端的点塌陷一下；3.选一个正交顶视图，在点模式下如图切割，完成后选所有点进行焊接；4.选择六边形之外的点，删除；5.进入边界模式，在透视图中，按住shift拖动两次，第一次拖动少点；6.选择下面的所有点，拍平；7.选择上面的边，连接，调到下面锁边；8.如图选择两条边，再用石墨工具加选，再切角；9.选择图示的小边，用相似选择工具加选，右击转为点选择，塌陷；10.用切片平面切出笔尖部份；11.选择极点，切角，选面，插入，移动······不断重复，做出如图结果；12.在正交顶视图中，用切割整理一下顶部；13.回到透视图，选择顶面中间两个点，打开软选择，调剂阻碍范围，然后拖动做出造型；14.选择笔尖下面的边（选一条，然后循环），用切角做锁边；15.选择边界，封口，选面，插入（插入量要恰好使最近的点相交），直接转为点选择，焊接（点数减6）；16.再次插入，转点，塌陷，切角（尽可能大）；17.再次选择底面，在正交顶视图插入，使得大小与笔尖一致，然后继续插入一点锁边；18.在前正交视图选择元素，用切片平面给铅笔下端锁边；19.选择元素，材质ID设置为1；20.选择上部的面，扩大两次，收缩一次，调ID为2；21.选择最上面的面，ID设为3；22.选择最底的面，扩大三次设ID为2，收缩两次再设ID为3；23.用多维子材质，依照ID号调好材质给予物体。

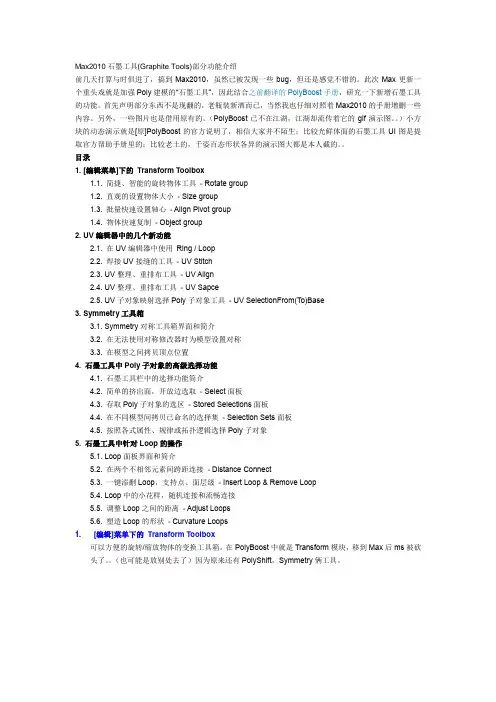

Max2010石墨工具(Graphite Tools)部分功能介绍前几天打算与时俱进了，搞到Max2010，虽然已被发现一些bug，但还是感觉不错的。

此次Max更新一个重头戏就是加强Poly建模的“石墨工具”，因此结合之前翻译的PolyBoost手册，研究一下新增石墨工具的功能。

首先声明部分东西不是现翻的，老瓶装新酒而已，当然我也仔细对照着Max2010的手册增删一些内容。

另外，一些图片也是借用原有的。

（PolyBoost已不在江湖，江湖却流传着它的gif演示图。

）小方块的动态演示就是[原]PolyBoost的官方说明了，相信大家并不陌生；比较光鲜体面的石墨工具UI图是提取官方帮助手册里的；比较老土的，千姿百态形状各异的演示图大都是本人截的。

目录1. [编辑菜单]下的Transform Toolbox1.1. 简捷、智能的旋转物体工具- Rotate group1.2. 直观的设置物体大小- Size group1.3. 批量快速设置轴心- Align Pivot group1.4. 物体快速复制- Object group2. UV编辑器中的几个新功能2.1. 在UV编辑器中使用Ring / Loop2.2. 焊接UV接缝的工具- UV Stitch2.3. UV整理、重排布工具- UV Align2.4. UV整理、重排布工具- UV Sapce2.5. UV子对象映射选择Poly子对象工具- UV SelectionFrom(To)Base3. Symmetry工具箱3.1. Symmetry对称工具箱界面和简介3.2. 在无法使用对称修改器时为模型设置对称3.3. 在模型之间拷贝顶点位置4. 石墨工具中Poly子对象的高级选择功能4.1. 石墨工具栏中的选择功能简介4.2. 简单的挤出面，开放边选取- Select面板4.3. 存取Poly子对象的选区- Stored Selections面板4.4. 在不同模型间拷贝已命名的选择集- Selection Sets面板4.5. 按照各式属性、规律或拓扑逻辑选择Poly子对象5. 石墨工具中针对Loop的操作5.1. Loop面板界面和简介5.2. 在两个不相邻元素间跨距连接- Distance Connect5.3. 一键添删Loop，支持点、面层级- Insert Loop & Remove Loop5.4. Loop中的小花样，随机连接和流畅连接5.5. 调整Loop之间的距离- Adjust Loops5.6. 塑造Loop的形状- Curvature Loops1. [编辑]菜单下的Transform Toolbox可以方便的旋转/缩放物体的变换工具箱，在PolyBoost中就是Transform模块，移到Max后ms被砍头了。

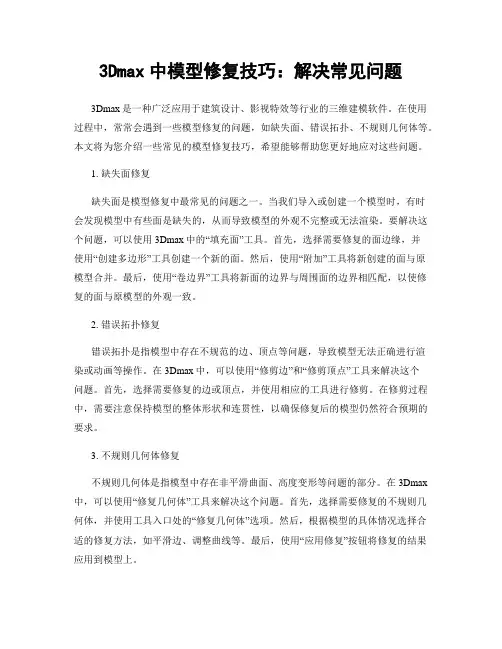

3Dmax中模型修复技巧：解决常见问题3Dmax是一种广泛应用于建筑设计、影视特效等行业的三维建模软件。

在使用过程中，常常会遇到一些模型修复的问题，如缺失面、错误拓扑、不规则几何体等。

本文将为您介绍一些常见的模型修复技巧，希望能够帮助您更好地应对这些问题。

1. 缺失面修复缺失面是模型修复中最常见的问题之一。

当我们导入或创建一个模型时，有时会发现模型中有些面是缺失的，从而导致模型的外观不完整或无法渲染。

要解决这个问题，可以使用3Dmax中的“填充面”工具。

首先，选择需要修复的面边缘，并使用“创建多边形”工具创建一个新的面。

然后，使用“附加”工具将新创建的面与原模型合并。

最后，使用“卷边界”工具将新面的边界与周围面的边界相匹配，以使修复的面与原模型的外观一致。

2. 错误拓扑修复错误拓扑是指模型中存在不规范的边、顶点等问题，导致模型无法正确进行渲染或动画等操作。

在3Dmax中，可以使用“修剪边”和“修剪顶点”工具来解决这个问题。

首先，选择需要修复的边或顶点，并使用相应的工具进行修剪。

在修剪过程中，需要注意保持模型的整体形状和连贯性，以确保修复后的模型仍然符合预期的要求。

3. 不规则几何体修复不规则几何体是指模型中存在非平滑曲面、高度变形等问题的部分。

在3Dmax 中，可以使用“修复几何体”工具来解决这个问题。

首先，选择需要修复的不规则几何体，并使用工具入口处的“修复几何体”选项。

然后，根据模型的具体情况选择合适的修复方法，如平滑边、调整曲线等。

最后，使用“应用修复”按钮将修复的结果应用到模型上。

4. 边界修复边界问题是指模型的边界处存在不连续、不匹配等问题，导致模型的结构不完整或无法正确进行后续操作。

在3Dmax中，可以使用“边界修复”工具来解决这个问题。

首先，选择需要修复的边界，然后使用工具入口处的“边界修复”选项。

在修复过程中，需要注意保持模型的整体连续性和正确性，以确保修复后的模型能够满足预期的要求。
