开关电源的测试方案

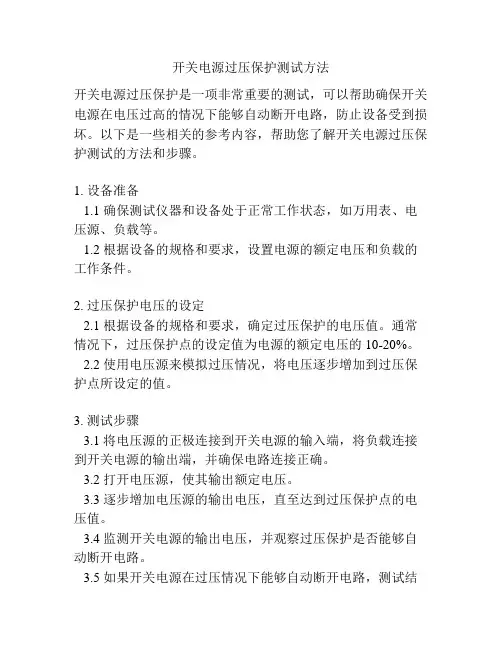

开关电源过压保护测试方法开关电源过压保护是一项非常重要的测试，可以帮助确保开关电源在电压过高的情况下能够自动断开电路，防止设备受到损坏。

以下是一些相关的参考内容，帮助您了解开关电源过压保护测试的方法和步骤。

1. 设备准备1.1 确保测试仪器和设备处于正常工作状态，如万用表、电压源、负载等。

1.2 根据设备的规格和要求，设置电源的额定电压和负载的工作条件。

2. 过压保护电压的设定2.1 根据设备的规格和要求，确定过压保护的电压值。

通常情况下，过压保护点的设定值为电源的额定电压的10-20%。

2.2 使用电压源来模拟过压情况，将电压逐步增加到过压保护点所设定的值。

3. 测试步骤3.1 将电压源的正极连接到开关电源的输入端，将负载连接到开关电源的输出端，并确保电路连接正确。

3.2 打开电压源，使其输出额定电压。

3.3 逐步增加电压源的输出电压，直至达到过压保护点的电压值。

3.4 监测开关电源的输出电压，并观察过压保护是否能够自动断开电路。

3.5 如果开关电源在过压情况下能够自动断开电路，测试结果为合格。

4. 测试结果评估4.1 如果开关电源在过压情况下能够自动断开电路，则说明过压保护功能正常，测试结果为合格。

4.2 如果开关电源在过压情况下没有自动断开电路，则说明过压保护功能存在问题，需要进一步检查和修复。

4.3 在测试结果出现问题时，应根据设备的规格和要求，对开关电源进行维修或更换。

5. 注意事项5.1 在进行过压保护测试之前，应先了解开关电源的规格和要求，确保测试方法和设备的适用性。

5.2 在测试中，应注意操作仪器的安全性，避免电击或其他危险。

5.3 如果没有相关的专业知识和技能，建议寻求专业人士的帮助进行测试。

综上所述，开关电源过压保护测试是确保设备在电压过高时能够自动断开电路的重要测试。

通过正确的测试方法和步骤，可以评估开关电源过压保护功能的可靠性，并采取适当的措施修复潜在问题。

这有助于延长设备的寿命并提高工作安全性。

电源测试报告一、功率因数与效率测试1使用仪器设备：AC SOURCE（交流电源）、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25 C；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/（Vin*Iin）,效率=Pout/Pin *100 % ;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A , 1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟；2）、按负载大小由大到小分别记录220Vac/50Hz/60Hz输入时的输入功率（Pin）,输入电流（Iin）,输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A , 1.275A,0.85A,0.425A , 0A，常温25C；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

四、上升/下降时间测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A ；3、测试方法；示波器的CH1和CH2分别接Vol和Vo2,用光标中的“时间”，量测各路输出从电压10%至90%的上升时间以及90%至10%的下降时间。

开关电源的保护功能测试开关电源是一种常用的电源供应器件，广泛应用于各个领域中。

为了确保开关电源的稳定性和安全性，它通常配备了各种保护功能。

本文将对开关电源的保护功能进行测试。

1.过电压保护测试：过电压保护功能是开关电源中最常见的保护功能之一、它的作用是当输入电压超过设定的阈值时，自动切断输出电压，从而保护被供电设备。

测试时，需要使用电压源模拟输入过电压，然后观察开关电源的反应。

如果开关电源能够及时切断输出电压，并发出警告或报警信号，则说明它的过电压保护功能正常。

2.过流保护测试：过流保护功能是为了防止开关电源输出电流超过额定值而设计的。

测试时，需要使用负载电阻模拟输出过载情况，然后观察开关电源的反应。

如果开关电源能够及时切断输出电流，并发出警告或报警信号，则说明它的过流保护功能正常。

3.短路保护测试：短路保护功能是为了防止开关电源在输出端短路时过载而设计的。

测试时，需要在开关电源的输出端短接，然后观察开关电源的反应。

如果开关电源能够及时切断输出电流，并发出警告或报警信号，则说明它的短路保护功能正常。

4.过热保护测试：过热保护功能是为了防止开关电源内部温度过高而设计的。

测试时，需要使用负载电阻模拟输出过载情况，使开关电源长时间工作，然后观察开关电源的温度变化。

如果开关电源能够在内部温度达到一定阈值时自动停止输出，并发出警告或报警信号，则说明它的过热保护功能正常。

5.欠压保护测试：欠压保护功能是为了防止开关电源输入电压过低而设计的。

测试时，需要使用电压源模拟输入欠压情况，然后观察开关电源的反应。

如果开关电源能够及时停止输出，并发出警告或报警信号，则说明它的欠压保护功能正常。

在进行以上测试时，需要参考开关电源的说明书，了解它的保护功能的特点和工作原理。

同时，还需确保测试环境安全，避免误操作造成危险。

总之，保护功能是开关电源的重要组成部分，通过测试可以验证其正常工作的能力，从而确保开关电源的安全性和稳定性。

开关电源的测试参数开关电源是一种常见的电源装置，被广泛应用于各种电子设备中，如计算机、通信设备、家用电器等。

为了确保开关电源的性能符合要求，需要进行各种测试。

下面将介绍开关电源的一些常见测试参数。

1.输入电压范围和稳定性：开关电源通常需要适应不同的输入电压变化。

测试时需要验证开关电源在额定输入电压范围内的输出性能，并评估其稳定性。

2.输出电压范围和稳定性：测试开关电源的输出电压范围和稳定性，以确保其输出电压在设定范围内，并能够稳定工作。

3.输出电流范围和稳定性：测试开关电源的输出电流范围和稳定性，以确保其输出电流能够满足设备的需求，并保持稳定的输出。

4.输出功率：测试开关电源的输出功率，以确保其能够满足设备的功率需求，并评估其效率。

5.纹波和噪声：测试开关电源的输出纹波和噪声水平，以确保其在工作条件下的输出稳定性和可靠性。

6.过载保护和过压保护：测试开关电源的过载保护和过压保护功能，以确保在意外负载或输入电压超过额定值时能够及时断开电源，保护设备免受损害。

7.效率：测试开关电源的效率，评估其能耗水平，并考虑到其在实际使用过程中的功率损耗。

8.温度特性：测试开关电源的温度特性，评估其在不同工作温度下的性能表现，以确保其能够在各种环境条件下稳定工作。

9.故障恢复时间和可靠性：测试开关电源的故障恢复时间和可靠性，以评估其在故障情况下的响应和恢复能力。

10.安全性：测试开关电源的安全性能，以评估其符合相关安全标准，并保证使用时的人身安全。

以上是开关电源常见的测试参数，通过对这些参数的测试和评估，能够确保开关电源的性能符合要求，并满足设备的需求。

同时，测试结果也可以提供参考，以优化开关电源的设计和生产工艺。

电源开关的电压测试方法
如何测量开关电源的电压？
开关电源的两个输出电压分别为5V和16V。

如果开关电源上有输出电压标记，则直接由DC文件测量。

如果没有标记，则将开关电源的次级输出电路的电解电容器用作识别依据。

电解电容器具有高耐压。

16V输出，低压为5V输出，例如16V输出电路的电解电容为35V470UF，5V输出电路的电解电容为16V1000UF。

在这里，数字仪表不需要区分正电容和负电容，也不需要区分红色和黑色测试线。

输出电压消逝。

如何识别开关电源的工作状态
如果双向开关电源没有输出电压，请将万用表的直流齿轮更改为最小的直流齿轮，然后再次测量。

如果输出电压特别弱，则表示开关电源已开始振动，电源故障或负载故障。

如果断开开关电源的负载，则开关电源的输出仍为零输出，并且输出电路严峻短路，并且如果开关电源根本没有启动。

关闭开关电源，并马上测量开关电源的直流母线电压。

使用DC文件测量DC总线滤波电容器。

如果电压线性且缓慢下降，则开关电源开始振动。

如果可以长时间维持310V，则可以寻到电源。

不振动。

注意！关闭非振动开关电源的电源后，高压电源仍会保存，您必须戴上手套才能操作。

结论：
当怀疑开关电源工作异样时，开关电源的电压比较简单有用。

为了测量开关电源的关键点的电压，非常是对于一般电工，电源治理芯片的电压不简单，并且还需要开关电源。

只有深入的学问才能被操作。

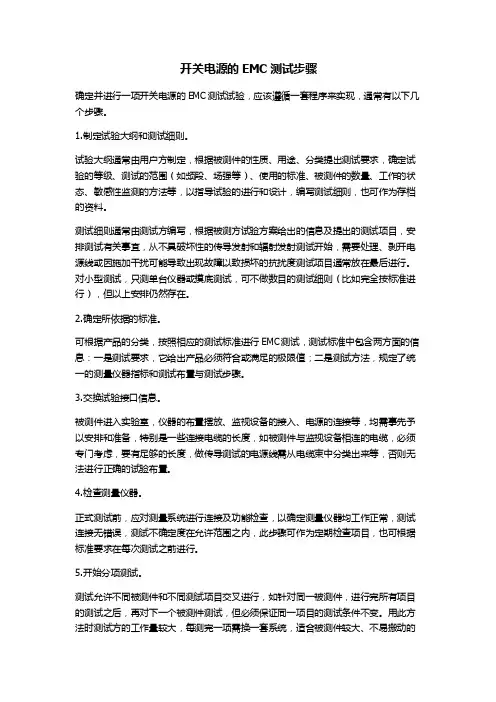

开关电源的EMC测试步骤确定并进行一项开关电源的EMC测试试验，应该遵循一套程序来实现，通常有以下几个步骤。

1.制定试验大纲和测试细则。

试验大纲通常由用户方制定，根据被测件的性质、用途、分类提出测试要求，确定试验的等级、测试的范围（如频段、场强等）、使用的标准、被测件的数量、工作的状态、敏感性监测的方法等，以指导试验的进行和设计，编写测试细则，也可作为存档的资料。

测试细则通常由测试方编写，根据被测方试验方案给出的信息及提出的测试项目，安排测试有关事宜，从不具破坏性的传导发射和辐射发射测试开始，需要处理、剥开电源线或因施加干扰可能导致出现故障以致损坏的抗扰度测试项目通常放在最后进行。

对小型测试，只测单台仪器或摸底测试，可不做数目的测试细则（比如完全按标准进行），但以上安排仍然存在。

2.确定所依据的标准。

可根据产品的分类，按照相应的测试标准进行EMC测试，测试标准中包含两方面的信息：一是测试要求，它给出产品必须符合或满足的极限值；二是测试方法，规定了统一的测量仪器指标和测试布置与测试步骤。

3.交换试验接口信息。

被测件进入实验室，仪器的布置摆放、监视设备的接入、电源的连接等，均需事先予以安排和准备，特别是一些连接电缆的长度，如被测件与监视设备相连的电缆，必须专门考虑，要有足够的长度，做传导测试的电源线需从电缆束中分类出来等，否则无法进行正确的试验布置。

4.检查测量仪器。

正式测试前，应对测量系统进行连接及功能检查，以确定测量仪器均工作正常，测试连接无错误，测试不确定度在允许范围之内，此步骤可作为定期检查项目，也可根据标准要求在每次测试之前进行。

5.开始分项测试。

测试允许不同被测件和不同测试项目交叉进行，如针对同一被测件，进行完所有项目的测试之后，再对下一个被测件测试，但必须保证同一项目的测试条件不变。

用此方法时测试方的工作量较大，每测完一项需换一套系统，适合被测件较大、不易搬动的情况；也可按测试项目顺序，再测完所有的被测件之后，再换下一个项目。

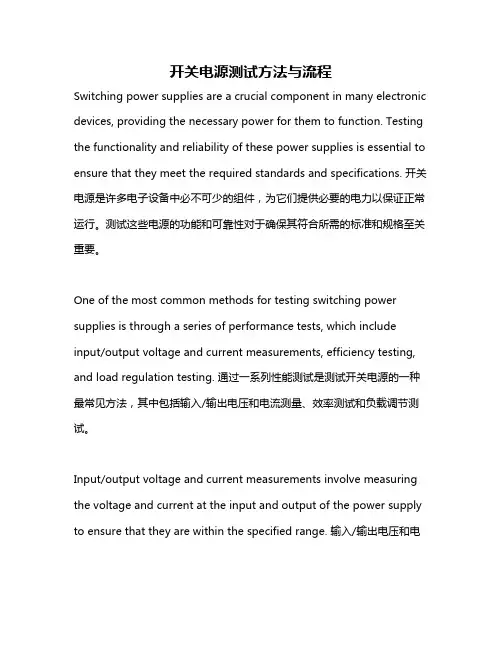

开关电源测试方法与流程Switching power supplies are a crucial component in many electronic devices, providing the necessary power for them to function. Testing the functionality and reliability of these power supplies is essential to ensure that they meet the required standards and specifications. 开关电源是许多电子设备中必不可少的组件，为它们提供必要的电力以保证正常运行。

测试这些电源的功能和可靠性对于确保其符合所需的标准和规格至关重要。

One of the most common methods for testing switching power supplies is through a series of performance tests, which include input/output voltage and current measurements, efficiency testing, and load regulation testing. 通过一系列性能测试是测试开关电源的一种最常见方法，其中包括输入/输出电压和电流测量、效率测试和负载调节测试。

Input/output voltage and current measurements involve measuring the voltage and current at the input and output of the power supply to ensure that they are within the specified range. 输入/输出电压和电流测量包括在电源的输入和输出处测量电压和电流，以确保它们在规定范围内。

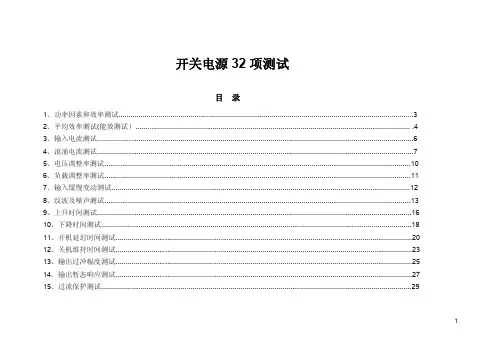

开关电源32项测试目录1、功率因素和效率测试 (3)2、平均效率测试(能效测试） (4)3、输入电流测试 (6)4、浪涌电流测试 (7)5、电压调整率测试 (10)6、负载调整率测试 (11)7、输入缓慢变动测试 (12)8、纹波及噪声测试 (13)9、上升时间测试 (16)10、下降时间测试 (18)11、开机延迟时间测试 (20)12、关机维持时间测试 (23)13、输出过冲幅度测试 (25)14、输出暂态响应测试 (27)15、过流保护测试 (29)116、短路保护测试 (31)17、过压保护测试 (33)18、重轻载变化测试 (35)19、输入电压变动测试 (37)20、电源开关循环测试 (39)21、元件温升测试 (40)22、高温操作测试 (41)23、高温高湿储存测试 (42)24、低温操作测试 (43)25、低温储存测试 (44)26、低温启动测试 (45)27、温度循环测试 (46)28、冷热冲击测试 (47)29、绝缘耐压测试 (48)30、跌落测试 (49)31、绝缘阻抗测试 (51)32、额定电压输出电流测试 (52)21、功率因素和效率测试一、目的:测试S.M.P.S.的功率因素POWER FACTOR,效率EFFICIENCY(规格依客户要求设计).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).DIGITAL VOLTAGE METER(DVM)/数字式电压表;(4).AC POWER METER/功率表;三.测试条件:四、测试方法:(1).依规格设定测试条件:输入电压,频率和输出负载.(2).从POWER METER读取Pin and PF值,并读取输出电压,计算Pout.(3).功率因素=PIN/(Vin*Iin),效率=Pout/Pin*100%；3五.测试回路图:2.能效测试一、目的:测试S.M.P.S.能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;三.测试条件:(1).输入电压条件为115Vac/60Hz和230Vac/50Hz与220Vac/50Hz/60Hz条件.(2).输出负载条件为空载、1/4max.load、2/4max.load、3/4max.load、max.load五种负载条件.4四、测试方法:(1).在测试前将产品在在其标称输出负载条件下预热30分钟.(2).按负载由大到小顺序分别记录115Vac/60Hz与230Vac/50Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo),功率因素(PF)，然后计算各条件负载的效率.(3).在空载时仅需记录输入功率(Pin)与输入电流(Iin).(4).计算115Vac/60Hz与230Vac/50Hz时的四种负载的平均效率,该值为能效的效率值五、标准定义:CEC/美国EPA/澳大利亚及新西兰的能效规格值标准(IV等级)；(1).IV等级效率的规格是:1).Po<1W,Average Eff.≥0.5*Po;2).1≤Po≤51W,Average Eff.≥0.09*Ln(Po)+0.5;3).Po>51,Average Eff.≥0.85.(2).输入空载功率的规格是:1).0<Po≤250W,Pin≤0.5W;(3).Po为铭牌标示的额定输出电压与额定输出电流的乘积;(4).实际测试的平均效率值和输入空载功率值需同时满足规格要求才可符合标准要求.六、计算方法举例：(1).12V/1A的能效效率=(0.09*ln12+0.5)*100%=(0.09*2.4849+0.5)*100%=72.36%;(2).输入功率≤0.5W;53.输入电流测试一、目的:测试S.M.P.S.之输入电流有效值INPUT CURRENT(规格依客户要求设计).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;三.测试条件:四、测试方法:(1).依规格设定测试条件:输入电压,频率和输出负载;(2).从功率计中记录AC INPUT电流值;64.浪涌电流测试一、目的:测试S.M.P.S.输入浪涌电流INRUSH CURRENT,是否符合SPEC.要求.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;三.测试条件:(1).依SPEC.所要求(通常定义输入电压为100-240Vac/50-60Hz).四、测试方法:(1).依SPEC.要求设定好输入电压,频率,將待测品输出负载设定在MAX.LOAD.78(2).SCOPE CH2接CURRENT PROBE,用以量测INRUSH CURRENT,CH1设定在DC Mode,VOLTS/DIV 设定视情况而定,CH1作为SCOPE 之TRIGGER SOURCE,TRIGGER SLOPE 设定为"+",TIME/DIV 以5mS 为较佳,TRIGGER MODE 设定为"NORMAL".(3).CH1则接到AC 输入电压.(4).以上设定完成后POWER ON,找出TRIGGER 动作电流值(AT 90o 或270o POWER ON).五、注意事项:(1).冷开机(COLD-START):需在低(常)温环境下且BULK Cap.电荷须放尽,以及热敏电阻亦处于常温下,然后仅能第一次开机,若需第二次开机须再待电荷放尽才可再开机测试.(2).OSCILLOSCOPE 需使用隔离变压器.六、测试回路图:95.电压调整率测试一、目的:测试S.M.P.S.OUTPUT LOAD一定而AC LINE变动时,其输出电压跟随变动之稳定性(常规定义≤1%).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).DIGITAL VOLTAGE METER(DVM)/数字式电压表;三.测试条件:四、测试方法:(1).依规格设定测试负载LOAD条件.(2).调整输入电压AC LINE和频率FREQUENCY值.(3).记录待测品输出电压值是否在规格内.(4).Line reg.=(输出电压的最大值(Vmax.)-输出电压的最小值(Vmin.))/Vrate volt.*100%.五.注意事项:10(1).测试前先将待测品热机,待其输出电压稳定后再进行测试.(2).电压调整率值是输出负载不变,输入电压变动时计算的值.6.负载调整率测试一、目的:测试S.M.P.S.在AC LINE一定而OUTPUT LOAD变动时,其输出电压跟随变动之稳定性(常规定义≤±5%).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).DIGITAL VOLTAGE METER(DVM)/数字式电压表;三.测试条件:四、测试方法:(1).依规格设定测试输入电压AC LINE和频率FREQUENCY值.(2).调整输出负载LOAD值11(3).记录待测品输出电压值是否在规格内.(4).Load reg.=(输出电压的最大/小值(Vmax/min.)-输出电压的额定值(Vrate))/Vrate volt.*100%.五.注意事项:(1).测试前先将待测品热机,待其输出电压稳定后再进行测试;(2).负载调整率值是输入电压不变,输出负载变动时计算的值.7.输入缓慢变动测试一、目的:验证当输入电压偏低情形发生时,待测品需能自我保护,且不能有损坏现象;二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;三.测试条件:(1).依SPEC.要求:设定输入电压为90Vac或180Vac和输出负载Max.load;四、测试方法:(1).将待测品与输入电源和电子负载连接好,且设定好输入电压和输出负载;(2).逐步调降输入电压,每次3Vac/每分钟.(3).记录电压值(包括输入电压和输出电压),直到待测品自动当机为止.(4).设定好输入电压为0Vac,逐步调升输入电压,每次3Vac/每分钟,12直到待测品输出电压达到正常规格为止,记录电压启动时输出电压和输入电压值.五、注意事项:(1).待测品在正常操作情况下不应有任何不稳动作发生,以及失效情形;(2).产品当机和启动时的输入电压需小于输入电压范围下限值.8.纹波及噪声测试一、目的:测试S.M.P.S.直流输出电压之纹波RIPPLE及噪声NOISE(规格定义常规为≤输出电压的1%);二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3)OSCILLOSCOPE/示波器;(4)TEMP.CHAMBER/温控室;三.测试条件:各种LINE和LOAD条件及温度条件,各种输入电压&输出负载(Min.-MAX.LOAD).四、测试方法:(1).按测试回路接好各测试仪器,设备,以及待测品,测试电源在各种LINE和LOAD,及温度条件之RIPPLE&NOISE(下图为一典型输出RIPPLE&NOISE A:RIPPLE+NOISE;B:RIPPLE;C:NOISE13五、注意事项:(1).测试前先将待测输出并联SPEC.规定的滤波电容,(通常为10uF/47uF电解电容;或钽电容及0.1uF陶瓷电容)频宽限制依SPEC.而定(通常为20MHz).(2).应避免示波器探头本身干扰所产生的杂讯.14159.上升时间测试一、目的:测试S.M.P.S.POWER ON时,各组输出从10%~90%POINT之上升时间(常规定义为≤20mS).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器三.测试条件:四、测试方法:(1).依规格设定AC VOLTAGE,FREQUENCY AND LOAD.(2).SCOPE的CH1接Vo,并设为TRIGGER SOURCE,LEVEL设定在Vo的60%~80%较为妥当,TRIGGER SLOPE设定在"+",TIME/DIV和VOLTS/DIV则视输出电压情况而定.1617(3).用CURSOR 中"TIME",量测待测品各组输出从电压10%至90%之上升时间.五.注意事项:测试前先将待测品处于冷机状态,待BUCK Cap.电荷放尽后进行测试.10.下降时间测试一、目的:测试S.M.P.S.POWER ON时,各组输出从90%~10%POINT之下降时间(常规定义≥5mS);二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器三.测试条件:四、测试方法:(1).依规格设定AC VOLTAGE,FREQUENCY AND LOAD.(2).SCOPE的CH1接Vo,并设为TRIGGER SOURCE,LEVEL设定在Vo的60%~80%较为妥当,TRIGGER SLOPE设定在"-",TIME/DIV和VOLTS/DIV则视输出电压情况而定;(3).用CURSOR中"TIME",量测待测品各组输出从电压90%至10%之下降时间.五.注意事项:18,待其输出电压稳定后再进行测试.测试前先将待测品热机1911.开机延迟时间测试一、目的:测试S.M.P.S.POWER ON时,输入电压AC LINE与输出之时间差(常规定义为≤3000mS).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器三.测试条件:四、测试方法:20(1).测试时依规格设定AC LINE,FREQUENCY和输出负载(一般LOW LINE&MAX.LOAD时间最长).(2).OSCILLOSCOPE的CH1接Vo为TRIGGER SOURCE,CH2接AC LINE.(3).TRIGGER LEVEL设定在Vo的60%~80%间较为妥当,TRIGGER SLOPE设定在"+",VOLTS/DIV和TIME/DIV则视实际情况而定.(4).用CURSOR中"TIME",量测AC ON至Vo LOW LIMIT之时间差.五.注意事项:(1).测试前先将待测品处于冷机状态,待BULK Cap.电荷放尽后进行测试;(2).示波器(OSCILLOSCOPE)需使用隔离变压器.212212.关机维持时间测试一、目的:测试S.M.P.S.POWER OFF时,输入电压AC LINE与输出OUTPUT之时间差(常规定义≥10mS/115Vac&≥20mS/230Vac);二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器三.测试条件:四、测试方法:(1).测试时依规格设定AC LINE,FREQUENCY和输出负载.(2).OSCILLOSCOPE的CH1接Vo为TRIGGER SOURCE,CH2接ACLINE.(3).TRIGGER LEVEL设定在Vo的60%~80%间较为妥当,TRIGGER SLOPE设定在“-”,VOLTS/DIV和TIME/DIV则视实际情况而定.(4).用CURSOR中"TIME",量测AC ON至Vo LOW LIMIT之时间差.2324五.注意事项:(1).测试前先将待测品热机,待其输出电压稳定后再进行测试;(2).示波器(OSCILLOSCOPE)需使用隔离变压器.13.输出过冲幅度测试一、目的:测试S.M.P.S.POWER ON时,输出DC OUTPUT过冲幅度变化量(常规定义为≤10%).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;三.测试条件:依SPEC.所要求,输入电压范围与输出负载(Min.–Max.load).四、测试方法:(1).测试时依规格设定AC LINE,FREQUENCY和输出负载.(2).OSCILLOSCOPE的CH1接Vo为TRIGGER SOURCE;(3).TRIGGER LEVEL设定在Vo的60%~80%间较为妥当,TRIGGER SLOPE设定在“+”和“-”,VOLTS/DIV和TIME/DIV则视实际情况而定.(4).用CURSOR中"VOLT",量测待测品輸出过冲点与稳定值之关系.(5).ON/OFF各做十次,过冲幅度%=△V/Vo*100%;五、注意事项:产品在CC与CR模式都需满足规格要求.252614.输出暂态响应测试一、目的:测试S.M.P.S.输出负载快速变化时,其输出电压跟随变动之稳定性(规格定义电压最大与最小值不超过输出规格的±10%).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;三.测试条件:依SPEC.所规定:输入电压AC LINE,变化的负载LOAD,频率及升降斜率SR/F值.四、测试方法:(1).测试时设定好待测品输入电压AC LINE和频率FREQUENCY.(2).测试时设定好待测品输出条件:变化负载和变化频率及升降斜率.(3).OSCILLOSCOPE CH1接到OUTPUT侦测点,量其电压之变化.(4).CH2接CURRENT PROBE测试输出电流,作为OSCILLOSCOPE之TRIGGER SOURCE.(5).TRIGGER MODE设定为"AUTO.".五、注意事项:(1).注意使用CURRENT PROBE时,每改变VOLTS/DIV刻度PROBE皆须归零ZERO,(2).须经常对CURRENT PROBE进行消磁DEGAUSS和归零ZERO.272815.过流保护测试一、目的:测试S.M.P.S.输出电流过高时是否保护,保护点是否在规格要求內,及是否会对S.M.P.S.造成损伤(常规定义过流点为输出额定负载的1.2-2.5倍/CV模式产品初外).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;三.测试条件:依SPEC.所规定:输入电压AC LINE和电子负载.四、测试方法:(1).将待测组输出负载设在MAX.LOAD.(2).以一定的斜率(通常为1.0A/S)递增,加大输出电流直至电源保护,当保护后,將所加大之电流值递减,视其输出是否会自动RECOVERY.(3).OSCILLOSCOPE CH2接上CURRENT PROBE,以PROBE检测输出电流.(4).CH1则接到待测输出电压,作为OSCILLOSCOPE之TRIGGER SOURCE.(5).TRIGGER SLOPE设定为"-",TRIGGER MODE设定为"AUTO",TIME/DIV视情况而定.五、注意事项:(1).注意使用CURRENT PROBE时,每改变VOLTS/DIV刻度PROBE皆须归零ZERO,(2).须经常对CURRENT PROBE进行消磁DEGAUSS和归零ZERO.29(3).产品不能有安全危险产生.3016.短路保护测试一、目的:测试S.M.P.S.输出端在开机前或在工作中短路时,产品是否有保护功能.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;(4).低阻抗短路夹三.测试条件:依SPEC.所规定:输入电压AC LINE和负载LOAD值和低阻抗短路夹.四、测试方法:(1).依规格设定测试条件:输入电压AC LINE和负载LOAD值(一般为MAX.LOAD).(2).各组输出相互短路或对地短路,侦测输出特性.(3).开机后短路TURN ON THEN SHORT&短路后开机SHORT THEN TURN ON各十次.五、注意事项:(1).当SHORT CIRCUIT排除之后,检测待测品是否自动恢复或需重新启动(视SPEC要求),并测试产品是否正常或有无零件损坏(产品要求应正常).(2).产品不能有安全危险产生.313217.过压保护测试一、目的:测试S.M.P.S.输出电压过高时是否保护,保护点是否在规格要求內,及是否会对S.M.P.S.造成损伤(常规定义:Vout<12V,过压保护点为1.8倍输出电压;Vout≥12V,.过压保护点为1.5倍输出电压).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;(4).DC SOURCE/直流电源;三.测试条件:依SPEC.所规定:输入电压AC LINE和负载LOAD值.四、测试方法:(1).测试方式一:拿掉待测品回授FEEDBACK,找出过压保护OVP点,(2).测试方式二:外加一可变电压于操作待测品的输出,缓慢增大电压值,找出过压保护OVP点,(3).OSCILLOSCOPE CH1接到OVP侦测点,测量其电压之变化.(4).CH2则接到其它一组输出电压,作为OSCILLOSCOPE之TRIGGER SOURCE.(5).TRIGGER SLOPE设定为"-",TRIGGER MODE设定为"NORMAL".五、注意事项:产品不能有安全危险产生.333418.重轻载变化测试一、目的:测试S.M.P.S.的输出负载在重轻载切换时对输出电压的影响(规格定义电压最大与最小值不超过输出规格的±10%).二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;三.测试条件:依SPEC.所规定:输入电压AC LINE和负载LOAD(MIN.AND MAX.)值.四、测试方法:(1).依规格设定AC VOLTAGE,FREQUENCY AND LOAD(MAX.LOAD和MIN.LOAD).(2).SCOPE的CH1接Vo,并设为TRIGGER SOURCE,LEVEL设定在Vo的90%~100%较为妥当,TRIGGER SLOPE设定在"+",VOLTS/DIV则视输出电压情况而定.(3).TIME/DIV设定为1S/DIV或2S/DIV,为滚动状态.(4).在输入电压稳定时,变化输出负载(最大/最小).(5).在设定电压下测试输出电压的最大和最小值.五、注意事项:无353619.输入电压变动测试一、目的:测试S.M.P.S.的输入电压在规格要求內变动时,是否会对S.M.P.S.造成损伤或输出不稳定.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;三.测试条件:依SPEC.所规定:输入电压AC LINE和负载LOAD值.四、测试方法:(1).将待测输出负载设在MAX.LOAD和MIN.LOAD.(2).TRIGGER SLOPE设定为"+",TRIGGER MODE设定为"AUTO",TIME/DIV视情况而定1S/DIV或2S/DIV.(3).变动输入电压,如:90Vac-180Vac;115Vac-230Vac;132Vac-264Vac;0-90Vac……0-264Vac.(4).测试输出电压在输入电压变动时的最大值和最小值.五、注意事项:输出电压变动的范围应在规格电压要求内.373820.电源开关循环测试一、目的:测试S.M.P.S.是否能承受连续开关操作下的冲击.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).OSCILLOSCOPE/示波器;(4)POWER ON/OFF TESTER/电源开关测试仪;三.测试条件:(1).输入电压:115Vac/230Vac输出负载:满载.(2).ON/OFF时间:ON5秒/OFF5秒ON/OFF CYCLE：AT LEAST5000CYCLE.(3).环境温度:室温.四、测试方法:(1).连接待测品到电源开/关测试仪及电源.(115Vac和230Vac&满载,或依客户规格执行)(2).S.M.P.S OFF5秒及ON5秒为一周期,总共测试周期:5000CYCLES.(3).测试过程中每完成1000周期时,记录产品的输入功率和输出电压.(4).待试验结束后,确定待测品在试验前后电气性能是否有差异.五、注意事项:测试过程中或测试完成阶段,待测品都需能正常操作且不应有任何性能降低情况发生.3921.元件温升测试一、目的:测试S.M.P.S.在规格操作环境,电压,频率和负载条件时,元件的温升状况.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).HYBRID RECORDER/混合记录仪(DR130);(4).TEMP.CHAMBER/温控室;三.测试条件:依SPEC.规定:输入电压AC LINE,频率FREQUENCY,输出负载LOAD及环境温度.四、测试方法:(1).依线路情况先确定温升较高的元件,后用温升线粘贴所确定的元件.(2).依规格设定好测试条件(AC LINE AND OUTPUT LOAD)再开机,并记录输入功率和输出电压.(3).用混合记录仪HYBRID RECORDER记录元件的温升曲线,待元件温升完全稳定后打印结果,并记录输入功率和输出电压.40五、注意事项:(1).温升线耦合点应尽量贴着元件测试点,温升线走势应尽量避免影响S.M.P.S元件的散热.(2).测试的样品应模拟其实际的或在系统中的摆放状态.(3).针对于无风扇(NO FAN)的产品,测试时应尽量避免外界风流动对它的影响.22.高温操作测试一、目的:测试高温环境对S.M.P.S.操作过程中的结构,元件及整机电气的影响,用以考量S.M.P.S.结构设计及零件选用的合理性.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).TEMP.CHAMBER/温控室;(5).HI-POT TESTER/高压测试仪三.测试条件:(1).依SPEC.要求:输入条件(RATED VOLTAGE),输出负载(FULL LOAD)和操作温度OPERATION TEMP(通常为温度:40℃);(2).试验时间:4Hrs.四、测试方法:(1).将待测品置于温控室内,依规格设定好输入输出测试条件,然后开机;41(2).依规格设定好温控室的温度和湿度,然后启动温控室;(3).定时记录待测品输入功率和输出电压,以及待测品是否有异常;(4).做完测试后回温到室温,再将待测品从温控室中移出,在常温环境下至少恢复4小时.五、注意事项:(1).产品试验期间与试验后,产品性能不能出现降级与退化现象.(2).试验后产品的介电强度与绝缘电阻测试需符合规格书要求.23.高温高湿储存测试一、目的:测试高温高湿储存环境对S.M.P.S.的结构,元件及整机电气的影响,以考量S.M.P.S.结构设计及零件选用的合理性.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).TEMP.CHAMBER/温控室;(5).HI-POT TESTER/高压测试仪三.测试条件:储存高温高湿条件:通常为温度70±2℃,湿度90-95%试验时间24Hrs(非操作条件).四、测试方法:(1).试验前记录待测品输入功率,输出电压及HI-POT状况;42(2).将确认后的待测品置入恒温恒湿机内,依规格设定其温度和湿度,然后启动温控室;(3).试验24Hrs,试验结束后在空气中放置至少4Hrs,再确认待测品外观,结构及电气性能是否有异常.五、注意事项:(1).产品试验期间与试验后,产品性能不能出现降级与退化现象.(2).试验后产品的介电强度与绝缘电阻测试需符合规格书要求.24.低温操作测试一、目的:测试低温环境对S.M.P.S.操作过程中的结构,元件及整机电气的影响,用以考量S.M.P.S.结构设计及零件选用的合理性.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).TEMP.CHAMBER/温控室;(5).HI-POT TESTER/高压测试仪;三.测试条件:(1).依SPEC.要求:输入条件(RATED VOLTAGE),输出负载(FULL LOAD)和操作温度(OPERATION TEMP.),通常温度为:(0℃).(2).试验时间:4Hrs.四、测试方法:(1).将待测品置于温控室内,依规格设定好输入输出测试条件,然后开机.43(2).依规格设定好温控室的温度,然后启动温控室.(3).定时记录待测品输入功率和输出电压,以及待测品是否有异常;(4).做完测试后将待测品从温控室中移出,在常温环境下恢复至少4小时,然后确认其外观和电气性能有无异常.五、注意事项:(1).产品试验期间与试验后,产品性能不能出现降级与退化现象.(2).试验后产品的介电强度与绝缘电阻测试需符合规格书要求.25.低温储存测试一、目的:测试低温储存环境对S.M.P.S.的结构,元件及整机电气的影响,用以考量S.M.P.S.结构设计及零件选用的合理性.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).TEMP.CHAMBER/温控室;(5).HI-POT TESTER/高压测试仪;三.测试条件:储存低温条件:通常为温度-30℃,试验时间24Hrs(非操作条件).四、测试方法:(1).试验前记录待测品输入功率,输出电压及HI-POT状况.44(2).将确认后的待测品置入恒温恒湿机内,依规格设定其温度,然后启动温控室.(3).试验24Hrs,试验结束后在空气中放置至少4Hrs,再将待测品做HI-POT测试,记录测试结果,之后确认待测品的外观,结构及电气性能是否有异常.五、注意事项:(1).产品试验期间与试验后,产品性能不能出现降级与退化现象.(2).试验后产品的介电强度与绝缘电阻测试需符合规格书要求.26.低温启动测试一、目的:测试低温储存环境对S.M.P.S.的整机电气的影响,用以考量S.M.P.S.电气及零件选用的合理性.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).TEMP.CHAMBER/温控室;三.测试条件:储存低温条件:通常为操作温度0℃条件下降低到-10±2℃,储存时间至少4Hrs.四、测试方法:(1).试验前记录待测品输入功率,输出电压及HI-POT状况.(2).将确认后的待测品置入恒温恒湿机内,依规格设定其温度,然后启动温控室.45(3).试验温度储存至少4Hrs,然后分别在115Vac/60Hz&230Vac/50Hz和输出最大负载条件下开关机各20次,确认待测品电气性能是否正常.五、注意事项:(1).在产品性能测试期间或测试之后,产品性能不能出现降级与退化现象.(2).设定的环境温度为操作低温的温度再降-10度.27.温度循环测试一、目的:测试针对S.M.P.S.所有组成零件的加速性测试,用来显露出在实际操作中所可能出现的问题.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).TEMP.CHAMBER/温控室;(5).HI-POT TESTER/高压测试仪;三.测试条件:操作温度条件:通常为低温度-40℃、25℃、33℃和高温度66℃(湿度:50-90%),试验至少24个循环.四、测试方法:(1).试验前记录待测品输入功率,输出电压及HI-POT状况.(2).将确认后的待测品置入恒温恒湿机内,以无包装,非操作状态下.46(3).设定温度顺序为66±2℃保持1小时,33±2℃和湿度90±2%保持1小时,-40±2℃保持1小时,25±2℃和湿度50±2%保持30分钟,为一个循环.(4).启动恒温恒湿机,然后记录其温度与时间的图形,监视系统所记录的过程,(5).试验完成后,温度回到室温再将待测物从恒温恒湿机中移出,放置样品在空气中4Hr再确认外观,结构及电气性能是否有异常.五、注意事项:(1).经过冷热冲击试验后产品的性能与外观不能出现降级与退化现象.(2).经过冷热冲击试验后产品的介电强度与绝缘电阻应符合规格书要求.28.冷热冲击测试一、目的:测试高,低温度冲击对S.M.P.S.的影响,用来揭露各组成元件的弱点.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).TEMP.CHAMBER/温控室;(5).HI-POT TESTER/高压测试仪;三.测试条件:(1).依SPEC.要求:储存最高(70℃),低温度(-30℃),测试共10个循环,高低温转换时间为<2min;(2).依客户所提供的试验条件.47四、测试方法:(1).在温控室内待测品由常温25℃向低温通常为-30℃转变,并低温烘烤1Hr.(2).温控室由低温-30℃向高温通常为70℃转变,转变时间为2min.,并高温烘烤1Hr.(3).在高温70℃和低温-30℃之间循环10个周期后,温度回到常温将S.M.P.S.取出(至少恢复4小时).(4).确认待测品的标签、外壳、耐压和电气性能有无与测试前的差异.五、注意事项:(1).经过冷热冲击试验后产品的性能与外观不能出现降级与退化现象.(2).经过冷热冲击试验后产品的介电强度与绝缘电阻应符合规格书要求.(3).产品为非操作条件.29.冷热冲击测试一、目的:测试S.M.P.S.在规格耐压和时间条件下,是否产生电弧ARCING,其CUT OFF CURRENT是否满足SPEC.要求,及是否会对S.M.P.S.造成损伤.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).HI-POT TESTER/高压测试仪;三.测试条件:48依SPEC.要求:耐压值(4242Vdc/3000Vac)、操作时间(1minute)和CUT OFF CURRENT(3.5mA)值;四、测试方法:(1).依SPEC.设定好耐压WITHSTANDING VOLTAGE,操作时间TIME,CUT OFF CURRENT值.(2).将待测品与耐压测试仪依要求连接,进行耐压测试,观察是否有产生电弧ARCING,及漏电流CUT OFF CURRENT是否过大.(3).耐压测试后,确认待测品输入功率与输出电压是否正常.五、注意事项:(1).测试前应先设定好耐压测试仪的测试条件,待测品的输入与输出分别应与测试仪接触良好.(2).耐压的规格值设定参考安规要求.30.跌落测试一、目的:了解S.M.P.S.由一定高度,不同面进行跌落DROP,其结构,电气等特性的变化状况.二.使用仪器设备:(1).AC SOURCE/交流电源;(2).ELECTRONIC LOAD/电子负载;(3).AC POWER METER/功率表;(4).HI-POT TESTER/高压测试仪;三.测试条件:依SPEC.要求:规定的跌落高度、跌落次数和刚硬的水平面.四、测试方法:49(1).所有待测品需先经过电气上的测试及目视检查，以保证测试前没任何可见的损坏存在.(2).确定六个面(小-大)顺序依次进行跌落.(3).使待测品由规定的高度及项(2)所确定的测试点各进行一次跌落,每跌落一次均须对其电气及绝缘等进行确认,记录正常或异常结果.50。

开关电源测试步骤(图文解说)一、开关电源工作原理1、开关电源是一种高频开关式的能量变换电子电路，常作为设备的电源供应器，常见变换分类有：AC-DC、DC-DC、DC-AC 等。

2、开关电源原理框图(1) 市电进入电源后，首先经过是最前级的EMI 滤波电路部份，EMI 滤波的主要作用是滤除外界电网的高频脉冲对电源的干扰，同时还有减少开关电源本身对外界的电磁干扰。

实际上它是利电感和电容的特性，使频率为50Hz 左右的交流电可以顺利通过滤波器，而高于50Hz 以上的高频干扰杂波将被滤波器滤除。

(2) 经过EMI 滤波，所得到较为平整的正弦波交流电被送入前级整流电路进行整流，整流工作都由全桥式整流二极管来担任。

经过全桥式整流二级管整流后，电压全部变成正相电压。

不过此时得到的电压仍然存在较大的起伏，这就必须使用高压滤波电容进行初步稳压，将波形修正为起伏较小的波形。

(3) 把直流电转化为高频率的脉动直流电，这一步由控制电路来完成。

输出部分通过一定的电路反馈给控制电路，控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

控制电路目前已集成化，制成了各种开关电源用集成电路。

(4) 把得到的脉动直流电，送到高频开关变压器进行降压。

再由二极管和滤波电容组成的低压滤波电路进行整流和滤波就得到了设备上使用的纯静的低压直流电。

3、开关电源特点：(1) 开关电源是一种非线性电源，体积和重量轻。

(2) 功率晶体管工作在开关状态，晶体管上的功耗小，转化效率高二、开关电源测试方法1、测试项目：环路增益、输出阻抗、输出纹波、开关噪声等2、环路增益测试：开关电源电路可以看作是一个简单的反馈控制系统一个负反馈回路，当GH=-1 的时候会产生自激(GH 称为开环增益)。

分解为:幅度条件：|GH|=1、相位条件：GH 的相位Φ=-180º开环特性是一个很重要的参数，表征反馈系统的稳定性。

通常用增益裕量和相位裕量来表示：增益裕量：Φ=-180º时，0-Gain(dB)相位裕量：Gain=0 时，Φ-(-180º)通常用波特图来表示在测试开环特性时，开关电源应工作在闭环状态，以保证系统状态的稳定。

开关电源动态测试方法
开关电源动态测试方法主要包括以下步骤：
1. 输入电压调整：将输入电压调整为在欠压点+5V（持续时间为5s）和过
压点-5V（持续时间为5s）之间跳变，输出调整在最大负载（最大额定容量，持续时间为500ms）和空载（持续时间为500ms）之间跳变。

2. 测试运行：分别以两种持续时间进行测试，一种为1小时的运行方式，另一种为持续3小时的运行方式。

3. 测试判断：在上述条件下，电源模块应能稳定运行，不出现损坏或其他不正常现象，即为合格。

若出现损坏情况，记录故障问题，以提供分析损坏原因的依据。

4. 测试类型：包括反复开关机测试、输入低压点循环测试、瞬态高压测试、电压跌落及动态负载测试以及高压空载、低压限流态运行试验等。

此外，测试结果应符合相应的判断标准，如电源模块正常且测试后性能无明显变化等。

这些步骤可以帮助您对开关电源进行动态测试，确保其性能和稳定性。

开关电源的测试项目介绍开关电源是一种将交流电转换为稳定直流电的电力转换器。

作为现代电子设备中不可或缺的组成部分，开关电源的质量和可靠性对整个设备的性能和寿命都有着重要的影响。

因此，对开关电源进行全面的测试和评估是十分必要的。

下面将详细介绍一些常用的开关电源测试项目。

1.输入电源电压测量：输入电源电压是开关电源转换的前提条件，因此进行输入电压的测量和监测是必不可少的。

测试时需要使用示波器或万用表等设备来测量输入电源的电压波形和幅值，以确保其与设计要求相符。

2.输出电压稳定性测试：开关电源的主要功能是将输入电源转换为稳定的输出直流电压。

因此，在设计阶段需要确定输出电压的稳定性指标，并在测试阶段使用示波器或负载进行测量和评估。

测试时需要覆盖不同工作负载下的输出电压稳定性，并确保其在设定的误差范围内。

3.效率测试：开关电源的效率是衡量其转换效率的重要指标之一、测试时需要使用负载设备和功率计等设备来测量输入功率和输出功率，并计算出效率。

通常，开关电源在50%负载及70%负载下的效率是最重要的测试指标。

4.瞬态响应测试：开关电源在负载变化时需要快速调整输出电压以保持稳定。

因此，瞬态响应测试是评估开关电源响应速度和稳定性的重要手段。

测试时需要快速改变负载，并使用示波器等设备来监测和评估输出电压的变化情况。

5.温度测试：开关电源在工作时会产生一定的热量，因此温度测试也是十分重要的。

测试时需要使用红外测温仪等设备来测量开关电源的表面温度，并确保其在设计要求的范围内。

6.开关频率测试：开关电源的输出电压是由开关元件的开关频率决定的。

测试时需要使用示波器等设备来测量开关频率，并确保其与设计要求相符。

7.输入电流谐波测试：开关电源在工作时会产生一定的谐波电流。

测试时需要使用功率负载和功率分析仪等设备来测量和分析输入电流谐波含量，以确保其在设计要求的范围内。

总之，开关电源的测试项目包括输入电源电压测量、输出电压稳定性测试、效率测试、瞬态响应测试、温度测试、开关频率测试和输入电流谐波测试等。
