一：增量旋转编码器选型有哪些注意：1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。
2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
二如何使用增量编码器？1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。
2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。
一般利用A超前B 或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90°。
也有不相同的，要看产品说明。
3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。
4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。
5，在电子装置中设立计数栈三：从接近开关、光电开关到旋转编码器：工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用。
可是，随着工控的不断发展，又有了新的要求，这样，选用旋转编码器的应用优点就突出了：信息化：除了定位，控制室还可知道其具体位置；柔性化：定位可以在控制室柔性调整；现场安装的方便和安全、长寿：拳头大小的一个旋转编码器，可以测量从几个µ到几十、几百米的距离，n个工位，只要解决一个旋转编码器的安全安装问题，可以避免诸多接近开关、光电开关在现场机械安装麻烦，容易被撞坏和遭高温、水气困扰等问题。

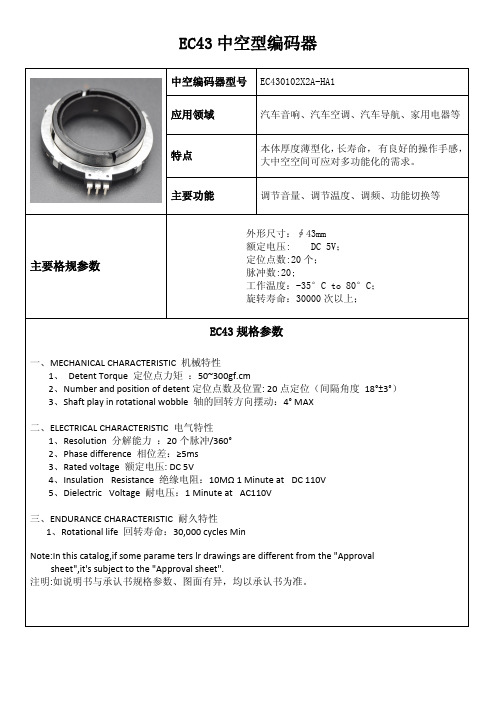

EC43中空型编码器中空编码器型号EC430102X2A-HA1应用领域汽车音响、汽车空调、汽车导航、家用电器等特点本体厚度薄型化，长寿命，有良好的操作手感，大中空空间可应对多功能化的需求。
主要功能调节音量、调节温度、调频、功能切换等主要格规参数外形尺寸：∮43mm额定电压:DC5V；定位点数:20个；脉冲数:20;工作温度：-35°C to80°C；旋转寿命：30000次以上；EC43规格参数一、MECHANICAL CHARACTERISTIC机械特性1、Detent Torque定位点力矩：50~300gf.cm2、Number and position of detent定位点数及位置:20点定位（间隔角度18°±3°）3、Shaft play in rotational wobble轴的回转方向摆动：4°MAX二、ELECTRICAL CHARACTERISTIC电气特性1、Resolution分解能力：20个脉冲/360°2、Phase difference相位差：≥5ms3、Rated voltage额定电压:DC5V4、Insulation Resistance绝缘电阻：10MΩ1Minute at DC110V5、Dielectric Voltage耐电压：1Minute at AC110V三、ENDURANCE CHARACTERISTIC耐久特性1、Rotational life回转寿命：30,000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
轴承类型代号
轴承是用于支撑旋转或滑动运动的重要机械零件。
每种轴承类型都有一个特定的代号，以便在技术规范和图纸中进行标识和区分。
以下是一些常见的轴承类型代号：
1. 深沟球轴承：代号通常为6xxx（例如：6000、6205、6302等），表示内径系列。
2. 自动调心球轴承：代号通常为12xx、13xx、22xx、23xx （例如：1204、1309、2210、2315等），表示内径系列。
3. 圆柱滚子轴承：代号通常为NU、NJ、NUP、N、NF等（例如：NU204、NJ2208、NUP308等），表示不同结构类型。
4. 角接触球轴承：代号通常为70xx、72xx、73xx（例如：7008、7205、7309等），表示不同接触角度。
5. 圆锥滚子轴承：代号通常为3xxxx（例如：30206、30315、32210等），表示内径系列。
6. 调心滚子轴承：代号通常为22xx、23xx、（例如：22208、23124等），表示不同结构类型。
7. 接触角轴承：代号通常为7xxx（例如：7001、7204、7306等），表示不同接触角度。
8. 轴承单元：代号通常为UEL、UCP、UCT等（例如：
UEL205、UCP210、UCT307等），表示不同类型的轴承单元。
请注意，以上仅列举了一些常见的轴承类型代号，实际上还有许多其他类型的轴承，每种轴承都有其独特的代号。
在购买轴承或查阅相关技术资料时，了解和理解轴承类型代号将对正确选择和应用轴承非常有帮助。
常用滚动轴承的类型及其代号一、前言滚动轴承是机械设备中常见的一种轴承类型，它可以承受较大的径向和轴向负载，并且具有较高的旋转精度和稳定性。
常用的滚动轴承类型有很多种，每种类型都有其特点和适用范围。
本文将介绍常用的滚动轴承类型及其代号。
二、球形滚子轴承1. 代号：2XXX2. 特点：球形滚子轴承是最常见的滚动轴承之一，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：球形滚子轴承适用于需要支持较大径向负载和一定程度的轴向负载的机械设备，如汽车、电机、冶金机械等。
三、圆锥滚子轴承1. 代号：3XXX2. 特点：圆锥滚子轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用圆锥形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆锥滚子轴承适用于需要支持较大径向和轴向负载的机械设备，如汽车、飞机、重型机械等。
四、圆柱滚子轴承1. 代号：4XXX2. 特点：圆柱滚子轴承是一种能够支持较大径向负载的滚动轴承，其内圈和外圈之间采用圆柱形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆柱滚子轴承适用于需要支持较大径向负载的机械设备，如重型机械、冶金设备等。
五、角接触球轴承1. 代号：7XXX2. 特点：角接触球轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：角接触球轴承适用于需要支持较大径向和轴向负载的机械设备，如机床、电机、汽车等。
六、推力球轴承1. 代号：5XXX2. 特点：推力球轴承是一种能够支持较大轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的轴向负载下工作，并且具有较高的旋转精度和稳定性。
