飞灰固化
目前，飞灰处理处置的常用方法有如下两种：
1）固化稳定化，包括水泥固化、沥青固化、熔融固化、化学药剂固化稳定化等。
经过固化稳定化处理后的产物，如满足浸出毒性标准或者资源化利用标准，可以进入普通填埋场进行填埋处置或进行资源化利用。
2）将飞灰中的重金属提取，如酸提取、碱提取、生物及生物制剂提取以及高温提取等，提取后的重金属可以进行资源化利用。
上述处理方法中的大部分已经实际应用于生活垃圾焚烧厂的飞灰，并取得一定的处理效果。
飞灰的处理方法见图1。
图1 飞灰的处理方法
（地下处置主要指深井注射，仍需要经过适当的预处理，固化应用较多的主要有水泥固化，药剂稳定化
应用较多的主要是硫化物、磷酸盐和有机高分子药剂等。
飞灰中重金属的分离主要是浸取分离和高温分离（利用飞灰中金属化合物性质的不同）前者应用的主要国家是日本，后者在瑞士有应用）在生活垃圾焚烧飞灰的固化稳定化方面应用最多的为水泥固化、熔融固化和药剂稳定化，如下表1不同固化技术的比较。
表1 不同固化技术的比较。
生活垃圾焚烧飞灰特性及处置技术生活垃圾焚烧处理后产生飞灰，产生量为垃圾处理量的3-5%左右。
飞灰为含水率很低的灰色粉末，飞灰成分主要有SiO2，NaC1，KCI，CaAl2Si2O8，CaCO3和CaSO4等矿物；含量高达17.9％的溶解盐；还含有能被水浸出的高浓度的Cd，Pb，Cu，Zn，Hg和Cr等多种重金属，对环境pH变化的抵抗能力强。
同时焚烧中产生的二噁英，50%以上也附着在飞灰上。
因此我国在《国家危险废物名录》中明确规定：生活垃圾焚烧飞灰属于危险废物，必须经过一定的处理，降低其危险性以后，才能进入填埋场进行安全填埋或者考虑进一步的利用。
且进行焚烧飞灰预处置及运输的单位必须拥有危险废物经营许可证，运输过程中必须执行危险废物转移联单的管理办法。
经过预处置后的飞灰，在达到《生活垃圾填埋场污染控制标准》（TB16889-2008）中的进场要求后，方可进入生活垃圾填埋场填埋。
飞灰的处置方式很多，目前普遍采用的有4种：水泥固化、化学药剂稳定化、酸溶剂提取和熔融固化等。
水泥固化设备、操作要求简单，且固化费用相对较低，但水泥固化处理后增容量大，而且如果飞灰中含有阻碍水泥正常凝结的成分时，常会发生固化体强度低、有害物质浸出率高等问题；化学药剂稳定是利用化学药剂通过化学反应使有毒有害物质转变为低溶解性、低迁移性及低毒性物质的过程，可以在实现废物无害化的同时，达到废物少增容或不增容，转变后的物质可进行卫生填埋，但填埋场环境条件与飞灰稳定化时的条件相差很大，因此，一些长期的环境效应还有待于长期的监测数据和研究结果的验证; 酸溶剂提取可以将飞灰中的部分金属提出从而使飞灰进入普通填埋场，但不同的飞灰由于生活垃圾成分、焚烧条件等不同，飞灰中重金属的存在形式和含量有很大差异，因此，即使在同样的处理条件之下，处理效果会有很大的不同；熔融技术主要是将飞灰和细小的玻璃质混和，经混合造粒成型后，在1000-1400℃高温下熔融一段时间，待飞灰的物理和化学状态改变后，降温使其固化，形成玻璃固化体，借助玻璃体的致密结晶结构，确保重金属的稳定，缺点在于所需能源和费用很高，熔融固化后的灰渣可以进行资源化利用。

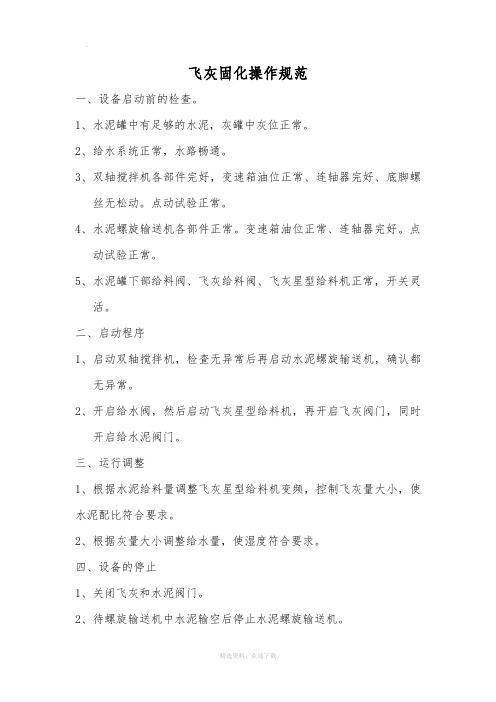

飞灰固化操作规范一、设备启动前的检查。
1、水泥罐中有足够的水泥，灰罐中灰位正常。
2、给水系统正常，水路畅通。
3、双轴搅拌机各部件完好，变速箱油位正常、连轴器完好、底脚螺丝无松动。
点动试验正常。
4、水泥螺旋输送机各部件正常。
变速箱油位正常、连轴器完好。
点动试验正常。
5、水泥罐下部给料阀、飞灰给料阀、飞灰星型给料机正常，开关灵活。
二、启动程序1、启动双轴搅拌机，检查无异常后再启动水泥螺旋输送机，确认都无异常。
2、开启给水阀，然后启动飞灰星型给料机，再开启飞灰阀门，同时开启给水泥阀门。
三、运行调整1、根据水泥给料量调整飞灰星型给料机变频，控制飞灰量大小，使水泥配比符合要求。
2、根据灰量大小调整给水量，使湿度符合要求。
四、设备的停止1、关闭飞灰和水泥阀门。
2、待螺旋输送机中水泥输空后停止水泥螺旋输送机。
3、飞灰走空后停止飞灰星型给料机，同时关闭给水。
4、等双轴搅拌机中物料走空后停止双轴搅拌机。
5、把双轴搅拌机内部清理干净。
五、注意事项1、给水要及时调整，防止灰飞扬造成污染。
2、运行时严密关注水泥给料情况，水泥给料中断后应立即停止飞灰给料，防止配比不合格。
3、飞灰给料中断后及时停止水泥给料，以免浪费。
4、双轴搅拌机未停止前，操作人员不得离开。
螯合剂溶液的配置操作规范为满足飞灰稳定化处理达标外运，避免环保事件。
结合厂家提供的资料，以及现场工艺参数的调整，现制定螯合剂配置操作规范，请运行人员认真学习并落实到位。
根据厂家提供的螯合剂使用说明，100T飞灰使用螯合剂的用量为2.5T。
螯合剂的掺比为2.5%。
螯合剂原液罐￠1.5m*1.6m，底部面积为 1.766m2 。
螯合剂配置罐￠2.0m*2.5m，底部面积为3.14m2。
螯合剂储存罐￠1.5m*1.6m，底部面积为1.766m2。
螯合剂溶液配置方法如下：启动螯合剂输送泵，输送0.14m原液，共计重量M原=0.14m*1.766m2*1.2*103 kg/m3=296.7kg。
生活垃圾焚烧稳定化飞灰填埋技术标准1. 背景介绍在当今社会，生活垃圾的处理已成为城市管理的一项重要课题。
其中，生活垃圾焚烧稳定化飞灰填埋技术标准备受到广泛关注。
这一技术标准的制定和实施，对于改善城市环境、减少污染物排放，以及资源的有效利用都具有重要意义。
2. 技术标准的重要性生活垃圾焚烧稳定化飞灰填埋技术标准的制定，不仅可以规范生活垃圾处理行为，确保环境和人身安全，还可以推动技术创新、提高生活垃圾处理效率和资源利用率。
对于大家而言，研究和关注这一技术标准的内容至关重要。
3. 技术标准的深度和广度就文章的深度和广度而言，我们需要深入探讨生活垃圾焚烧稳定化飞灰填埋技术标准的相关领域，包括但不限于焚烧设备技术、飞灰处理方法、填埋场管理等方面。
另外，还需要对国内外相关标准和法规进行梳理，以便更好地了解当前制定的标准与国际接轨的情况。
4. 技术标准的个人观点和理解在我的个人观点和理解中，生活垃圾的处理与环境保护息息相关。
只有通过制定科学合理的技术标准，我们才能更好地产品生活垃圾并实现资源的再利用。
而只有对技术标准的深入理解和贯彻执行，才能更好地保护我们的环境和自然资源。
5. 总结和回顾性内容通过本文的撰写，我们对生活垃圾焚烧稳定化飞灰填埋技术标准有了更深入的了解。
我们从背景介绍到技术标准的重要性，再到对深度和广度的探讨，最后到个人观点和理解，全面分析了这一重要课题。
希望通过本文的阐述，更多人能够关注生活垃圾处理这一环保领域，积极支持和参与相关政策的制定和执行。
6. 生活垃圾焚烧稳定化飞灰填埋技术标准的制定和执行技术标准的制定需要各方的共同努力，包括政府部门、企业机构、科研单位以及社会公众。
在制定过程中，需要充分调研市场需求和技术发展动向，广泛征求相关专家和行业人士的意见建议，确保技术标准的科学性和实用性。
在执行方面，需要建立完善的监督管理机制，加强对生活垃圾处理企业的监管力度，保障技术标准的有效实施。
7. 资源再利用和循环利用生活垃圾中蕴含着大量可再利用的资源，包括有机物质、金属、塑料等。
飞灰填埋工艺飞灰填埋工艺是一种将产生的飞灰通过填埋的方式进行处理的技术。
飞灰是燃煤发电厂燃烧煤炭产生的固体废弃物，其中含有一定的重金属和有毒物质，对环境和人类健康造成一定的威胁。
因此，合理、安全、有效地处理飞灰是燃煤发电厂必须面对的重要环保问题之一。
飞灰填埋工艺主要是将飞灰运输到填埋场，通过土地填埋的方式进行处理。
这种工艺相对简便，成本较低，能够有效减少飞灰对环境的污染。
下面将详细介绍飞灰填埋工艺的流程和关键环节。
一、飞灰填埋工艺流程1. 飞灰收集：燃煤发电厂通过烟气净化设备将燃煤产生的飞灰进行收集。
收集到的飞灰经过初步处理，去除其中的大颗粒物质和水分。
2. 运输和储存：收集到的飞灰通过运输设备（如输送带、卡车等）运输到填埋场。
在运输过程中，需要注意防止飞灰的扬尘和泄露，避免对周围环境造成污染。
3. 填埋操作：到达填埋场后，飞灰进行堆放和填埋。
填埋场要求具备一定的防渗漏措施，以避免飞灰渗透至地下水和土壤中。
填埋时需要按照一定的厚度进行分层填埋，保证填埋的稳定性和安全性。
4. 压实和覆盖：填埋完成后，需要对填埋的飞灰进行压实，以减少飞灰体积，提高填埋效果。
然后，覆盖填埋场，防止飞灰暴露在空气中，减少二次扬尘和飞灰的飘散。
二、飞灰填埋工艺的环保效益1. 减少污染：飞灰填埋工艺能够有效减少飞灰对环境的污染。
通过填埋，可以避免飞灰的扬尘和飘散，减少对空气质量的影响。
同时，填埋场的防渗漏措施也能够防止飞灰对地下水和土壤的污染。
2. 节约资源：飞灰中含有一定的重金属和有毒物质，如果不进行处理，可能会对水环境和生态系统造成严重影响。
通过填埋处理，可以将这些物质固定在填埋场中，减少对其他环境介质的污染。
3. 节约土地：填埋是一种相对较小的占地方式，相比其他处理技术（如焚烧、固化等），填埋需要的土地面积较小，能够节约土地资源。
三、飞灰填埋工艺存在的问题与解决方案1. 飞灰的稳定性：飞灰中含有一定比例的煤灰，其物理性质和化学性质会随煤种和燃烧条件的不同而变化，因此在填埋过程中需要进行稳定化处理，确保填埋后的飞灰稳定性。
垃圾焚烧飞灰处理方法垃圾焚烧是一种常见的垃圾处理方式，通过高温将垃圾氧化分解，产生的焚渣和飞灰是垃圾焚烧过程中不可避免的副产品。
焚渣大都被视为固体废物，需要经过特定的处理和处置，而飞灰是一种粉尘状的副产品，对于环境和人体健康都存在一定的风险。
本文将介绍一些常见的垃圾焚烧飞灰处理方法，以期推动环境保护和资源回收利用。
1. 垃圾焚烧飞灰固化处理垃圾焚烧过程中生成的飞灰通常具有一定的粘性，其处理需要选用合适的固化剂进行固化处理。
常见的固化剂包括水泥、石灰、粉煤灰等。
通过将飞灰与固化剂混合，形成坚硬的固化块，可以有效减少飞灰的飘散和渗透，降低其对环境的污染风险。
2. 垃圾焚烧飞灰资源化利用为了实现循环经济和资源综合利用的目标，垃圾焚烧飞灰可以通过一系列工艺进行资源化利用。
首先，通过有效的提取技术，分离出其中的可回收金属、玻璃等物质，以便进一步回收利用。
其次，可以将飞灰中的无机部分用于土壤修复、混凝土制品等领域，提高资源的利用率。
此外，针对含有重金属等有害物质的飞灰，可以进行化学处理、热解等技术手段，将其转化成无害的物质，避免对环境和人体健康的影响。
3. 垃圾焚烧飞灰深度处理技术垃圾焚烧飞灰中可能含有高浓度的有害物质，如重金属和有机物等，因此深度处理技术显得尤为重要。
其中，物理、化学和生物方法是常用的深度处理技术。
物理方法主要包括干燥、筛分和磁选等处理过程，以降低飞灰中有害物质的含量。
化学方法以化学溶出和络合等手段来实现有害物质的去除和稳定。
生物方法通过生物吸附、微生物修复等方式利用生物活性体将有害物质转化为无害的物质。
4. 垃圾焚烧飞灰无害处理无害化处理是垃圾焚烧飞灰处理的重要环节，旨在使其达到环保要求并避免对环境和人体健康造成危害。
常见的无害处理方法包括高温熔融、焚烧焦化和纳米材料改性等。
高温熔融是一种有效的无害处理方式，通过高温将飞灰进行熔融，使有害物质被稳定化。
焚烧焦化则利用高温气氛将飞灰进行焦化，有害物质转化为无害的炭质物质。
生活垃圾焚烧稳定化飞灰填埋技术标准生活垃圾焚烧稳定化飞灰填埋技术标准在当前日益严峻的环境问题下，有效处理和处置生活垃圾已经成为全球各国亟待解决的问题。
其中，焚烧技术作为生活垃圾处理的一种重要方式，其产生的稳定化飞灰的填埋处理便成为一个必须引起关注的课题。
为了更好地推动焚烧稳定化飞灰填埋的可持续发展，制定一套科学、规范的技术标准是至关重要的。
1. 焚烧稳定化飞灰的定义和分类1.1 定义焚烧稳定化飞灰是指经过生活垃圾焚烧处理后产生的固态废弃物，具有一定的物理稳定性和化学稳定性。
1.2 分类焚烧稳定化飞灰可根据其化学成分、物理性质等进行分类，常见的分类包括：1.2.1 酸性飞灰：具有酸性反应特点，主要成分为二氧化硅、二氧化铝等。
1.2.2 中性飞灰：不呈酸性或碱性反应，主要成分为无机氧化物、金属氧化物等。
1.2.3 碱性飞灰：具有碱性反应特点，主要成分为氢氧化钠、氢氧化钙等。
2. 生活垃圾焚烧稳定化飞灰填埋技术标准的必要性2.1 促进技术的统一制定生活垃圾焚烧稳定化飞灰填埋技术标准有助于统一各地的焚烧稳定化飞灰处理工艺、填埋条件等要求，促进技术的统一发展。
2.2 保证填埋环境的安全科学、规范的技术标准能够确保焚烧稳定化飞灰的填埋过程中环境的安全性，减少对地下水、土壤等环境的污染风险。
2.3 促进资源的合理利用通过制定技术标准，可以对焚烧稳定化飞灰的资源化利用进行规范和指导，促进其合理利用，实现资源循环利用。
3. 主要内容和要求3.1 填埋场选址要求3.1.1 选址要远离居民区、水源地等敏感区域，保证周边环境的安全。
3.1.2 考虑地质、水文、土壤等自然条件，确保填埋场地的稳定性和密封性。
3.2 填埋场设计要求3.2.1 设计合理的渗滤液处理系统，防止渗滤液对地下水的污染。
3.2.2 设计适宜的通风系统，减少填埋场气味扩散和气体的排放。
3.3 填埋操作要求3.3.1 控制填埋间隙，确保填埋层积紧密，减少二次污染的风险。
77含氟污泥与焚烧废物中的危险废物会危害地区的生态平衡与生态环境，严重影响人体健康。
基于此，对于含氟污泥及焚烧飞灰危险废物稳定化预处理技术的探究具有重要意义。
一、焚烧飞灰稳定化预处理技术1.焚烧飞灰来源。
现阶段，国内主要采用焚烧处理危险废物，危险废物在焚烧过程中会伴随着飞灰，而焚烧时设备的运行状况、尾气净化系统与工艺类型以及焚烧物的组成成分都直接关系着飞灰的物体含量，尤其关系到重金属含量。
不同类型的焚烧对象所产生的飞灰有着不同的重金属成分，同时还受到金属性质的影响，难以寻找其中的规律。
由于焚烧需要在有氧环境下进行，会形成高温条件，这使得硅、铝、镁、钙、钾等具有较高沸点的金属难以出现物相变化，而铬、砷、铜、铅、锌等具有较低沸点的金属元素，容易受到高温影响，出现物相变化，进而导致飞灰表面凝结重金属颗粒，其主要的冷凝路径为重金属传递、蒸发、蒸汽冷凝、蒸汽凝集；与此同时，焚烧飞灰中的部分元素会以气态的形式存在于飞灰中，因此不会附着在飞灰的颗粒表面，铬、铅、锌等有害金属的沸点较低，是主要的飞灰污染成分。
2.焚烧飞灰危害。
飞灰中含有的有害有毒重金属，一旦进入地下水循环以及地表径流中，会严重污染地区的水质，而环境所拥有的自我净化能力则难以消除飞灰中含有的重金属的毒性，而随着飞灰中的重金属不断在不同的环境状态下进行迁移，会逐渐被各类生物体吸收，进而逐步破坏地区的生态平衡，进而危害人体健康，具体的危害类型有以下几种，第一、锌，若锌含量过高，会降低人体内的高密度脂蛋白，引发动脉硬化，长期处于含锌的环境下很可能导致人体出现慢性中毒，影响人体的胃肠功能，破坏人体皮肤；第二、铅，铅对于人体的危害极为严重，频繁与高浓度铅进行接触，铅侵入人体后，不容易将其排除人体外，很可能导致颤抖、头痛、贫血、胃痛、腹痛等症状；第三、镉，慢性镉中毒可能使人出现发热、寒战、关节酸痛、头晕、呼吸困难等症状，严重时可导致心力衰竭、支气管肺炎。
3.焚烧飞灰的稳定化预处理技术。
生活垃圾焚烧发电飞灰处理方法1、稳定化填埋稳定化填埋是指通过添加稳定剂完成飞灰的稳定固化，再将固化的飞灰进行填埋。
通过对飞灰固化后12种重金属浸出检测，基本能满足国家《生活垃圾填埋场控制标准》对重金属浸出浓度的要求。
其原理是通过稳定剂中具有配位能力的硫酰胺类共聚物与过渡态重金属离子（或化合物）发生螯合沉淀反应，使过渡态重金属离子被稳定在絮凝沉淀物中。
目前，全国约80%的飞灰采用稳定化填埋技术处理。
该技术虽然解决了飞灰处理问题，但是占用土地资源，同时稳定化填埋形成的絮凝沉淀物的稳定性仍需进一步探索。
2、高温熔融技术飞灰高温熔融是指在燃料炉内将飞灰加热到1400℃，将飞灰熔融，熔融后的飞灰将晶体聚集重排并熔解结晶，再经过冷却则会形成致密稳定的玻璃体，实现飞灰的解毒处理，形成的玻璃体可作为建筑材料。
该方法既解决了飞灰污染环境、危害人体健康的问题，同时还可以作为建材，做到了无害化、减容化、资源化，已受到广泛关注。
3、高温烧结技术高温烧结法是将飞灰与黏土、助熔剂等混合后，在1000～1400℃高温下煅烧使其部分熔融，冷却后形成烧结体产物。
飞灰中挥发性重金属、可溶盐等物质经过高温煅烧浓缩，在急冷降温过程中凝结形成浓缩盐灰，通过酸洗结晶工艺回收重金属和可溶盐，作为有色金属冶炼原料及工业盐产品对外出售；不易挥发的重金属在高温煅烧过程中通过硅酸盐反应固化在产品矿物晶格中，最终使建材基材的重金属含量和浸出量双降低。
高温烧结技术将飞灰煅烧制成陶粒，减少了资源浪费，实现了危险废物的无害化、资源化处理。
该方法在安全处置飞灰的同时，又制成陶粒产品进行下游生产，减少了因制备陶粒对原料的开采。
4、水泥窑协同处置技术飞灰与石灰石的主要成分相似，可替代烧制水泥熟料。
水泥窑协同处置技术是将飞灰作为水泥原料，彻底分解二噁英，将重金属固化在水泥熟料中[8]。
飞灰中的盐分随温度降低逐渐转化为固态，在气液固相间不断转化，容易造成结皮堵塞。
目前在飞灰入窑前用水洗，能有效抑制结皮堵塞。
危险废物焚烧飞灰中重金属的稳定化处理随着工业化和城市化的快速发展，大量的危险废物产生并对环境造成了严重的污染。
危险废物中含有大量有害物质，其中重金属是其中一种主要的有害成分。
重金属在燃烧过程中会被释放到大气中，并在形成飞灰的过程中进一步富集，从而对环境和人类健康造成潜在危害。
对危险废物焚烧飞灰中重金属的稳定化处理具有重要的意义。
一、危险废物焚烧飞灰中重金属的来源1. 危险废物焚烧过程中释放危险废物中的重金属在焚烧过程中会被释放到大气中。
这些重金属主要来自于废物中的化学品、金属与垃圾中的有机物质等。
在焚烧过程中，这些重金属会随着燃烧产生的烟尘一起排放到大气中。
2. 燃烧后形成的飞灰在危险废物焚烧过程中，废物中的有机物质和其他成分在高温下会完全燃烧，形成烟气和飞灰。
这些飞灰中会富集大量的重金属，因为重金属在燃烧过程中并不会被完全破坏，而是在形成飞灰的过程中进一步富集。
二、危险废物焚烧飞灰中重金属的危害1. 对环境的影响危险废物焚烧飞灰中的重金属会通过大气中的排放途径传播到环境中，对土壤和水质造成污染。
重金属在土壤中的富集会影响土壤的肥力和微生物的生存，对植物生长产生负面影响。
重金属还会通过水体和地下水层对水质造成污染，影响水资源的安全。
重金属还会通过生物链逐渐富集到食物中，对人类健康产生潜在风险。
2. 对人体健康的影响重金属对人体健康的影响主要表现在长期接触和吸入后对呼吸系统、肝肾功能、中枢神经系统和生殖系统的损害等方面。
不同的重金属对人体健康的影响程度不同，但长期接触和吸入都会对健康产生累积的危害。
三、危险废物焚烧飞灰中重金属的稳定化处理方法在危险废物焚烧飞灰中稳定化处理重金属的方法主要包括物理方法、化学方法和生物方法等。
1. 物理方法物理方法主要包括筛分、沉淀和吸附等。
通过筛分可以分离出飞灰中的大颗粒重金属物质，从而减少其对环境的污染。
沉淀方法可以将重金属离子沉淀出来形成固体废物，减少其在飞灰中的含量。
××××垃圾焚烧发电项目飞灰稳定化预处理 1 飞灰稳定化预处理技术方案 一、设计要求 ××××垃圾焚烧发电项目飞灰稳定化处理的规模为：100吨/天. 飞灰稳定化处理方案拟选用“螯合剂+水泥+水”的方式，飞灰稳定固化后（达到国家新标准GB16889-2008），用车运输到生活垃圾危废填埋场填埋。 二、垃圾焚烧飞灰稳定化处理技术概况 1、螯合物稳定化 螯合剂是一类具有螯合功能，能从含有金属离子的溶液中有选择捕集、分离特定金属离子的化合物。当一种金属离子与一电子供体结合时，生成物称为络合物或配位化合物。如果与金属相结合的物质(分子或离子)含有两个或更多的供电子基团，以致于形成具有环状结构的络合物时，则生成物不论是中性的分子或是带有电荷的离子均称为螯合物或内络合物，这种类型的成环作用称为螯合作用，而电子给予体则成为螯合剂。 在一个螯合物内，金属离子与各给电子之间，由于键与键的极性大小不同，分为“基本上离子型”与“基本上共价型”两种，这主要取决于金属与给电子原子的类型。由于共价键强度比离子键强，所以当中心金属离子与配位体键共价性强时，形成的螯合物比较稳定。 螯合剂中作为配位原子的有第五族～第七族三族中的元素，又主要以O、N、S等元素为主。在以焚烧为处理生活垃圾主要手段的日本，螯合剂是处理飞灰的常用药剂。 ××××垃圾焚烧发电项目飞灰稳定化预处理
2 2、飞灰稳定化螯合剂种类见下表
类型 官能团 特点
二醋酸型 因为本身呈酸性，作用于碱性的飞灰（pH≒12）效果不佳。
磷酸盐型 对重金属螯合效果初期不佳，但经过长时间（几个月）养护后效果明显。
硫氢基型 易与重金属结合，但单键结合容易断键，导致重金属溶出，而且与飞灰反应过程中产生硫化氢气体。
二硫胺基型 在高碱性（pH≒12）环境中仍具有强螯合能力。是目前日本最广泛使用的螯合剂类型。 三、工艺选择 本工程采用（螯合剂+水泥+水）固化/稳定化处理飞灰工艺。采用的螯合剂是一种有机化合物，外观呈白色结水加水溶解稀释后使用。无论是在实际工程应用中还是实验室测试，都表明螯合剂是一种高效、稳定的飞灰稳定化药剂。国内外公开文献表明，焚烧飞灰浸出浓度超标的主要是Pb，其它还有Hg和Cd。使用本螯合剂处理飞灰，采用TCLP法溶出Pb的实验数据见下表。 表 飞灰螯合实验结果 项目 试验1 试验2 试验3 试验4 焚烧飞灰(g) 100 100 100 100 螯合剂（g） 0 0 1 2 水泥（g） 0 20 20 0 水（g） 30 30 29 28 S S －NHC
CH2COOH CH2COOH
－CH2P－OH O
OH
－CH2N
－SH ××××垃圾焚烧发电项目飞灰稳定化预处理
3 铅（mg/l） 14.4 1.4 0.05以下 0.05以下 上述实验表明，飞灰中加入水泥可以降低重金属浸出浓度，从而少用螯合剂，但当螯合剂加量为飞灰量的2%以上时，添加水泥对浸出浓度影响不大。 添加水泥后，飞灰固化物的抗压强度增加，单轴抗压强度能达到10kg/cm2以上。固化物进入填埋场后，高抗压强度有利于压实作业时保持其块状形态，减弱酸性液体的侵蚀。 对于不同的焚烧飞灰，螯合剂和水泥的最佳配比是有差别的，需要在实际工程中通过试验得出。 四、主要工艺流程及说明 飞灰由飞灰储仓经过定量给料机（调速器控制）定量输送给双轴搅拌混合机，与此同时，水泥贮仓中的水泥也通过定量给料机（调速器控制）定量输送给双轴搅拌混合机。 按一定比例的飞灰和水泥在双轴搅拌混合机内混合，同时螯合剂稀释液经过输送泵计量向双轴搅拌混合机供给螯合剂。 飞灰、螯合剂、水泥在双轴搅拌混合机内混合，飞灰中的重金属类与螯合剂反应，生成螯和物从而被稳定化。 搅拌机出来的被稳定化后的飞灰，送到飞灰坑。
五、预计处理后达到的标准 生活垃圾焚烧飞灰经过预处理后能够满足《生活垃圾填埋场污染控制标准》（GB16889-2008），如下： （1）含水率小于30%； （2）二噁英含量低于3 μg TEQ/Kg； （3）按照HJ/T 300 制备的浸出液中危害成分浓度低于下表规定的限值。 ××××垃圾焚烧发电项目飞灰稳定化预处理
4 浸出液污染物浓度限值 序号 污染物项目 浓度限值（mg/L） 1 汞 0.05 2 铜 40 3 锌 100 4 铅 0.25 5 镉 0.15 6 铍 0.02 7 钡 25 8 镍 0.5 9 砷 0.3 10 总铬 4.5 11 六价铬 1.5 12 硒 0.1
六、工程方案设计 1、出灰系统 灰库输出口设置一个排灰口，分别设置一台手动插板门，一台电动插板门。飞灰通过一台给料机（调速器控制）定量地输送给双轴搅拌混合机。 2、水泥贮存及输出系统 水泥设置储存罐一座，容积为30m3，罐体采用圆筒形设计，采用Q235-A钢板材焊接而成，罐体圆锥部分角度设计应合理，水泥安息角按50o考虑。 储罐设有进料口，储罐设置高、低料位仪，以监控储仓中的物料量，并设置料位声光报警，能够就地及控制室显示。 水泥储罐设置一个输出口，分别设置一台手动插板门，一台电动插板门。水泥通过一台给料机（调速器控制）定量地输送给双轴搅拌混合机。 ××××垃圾焚烧发电项目飞灰稳定化预处理 5 3、螯合剂加入系统 中科汾阳项目使用的螯合剂需加水稀释后使用。螯合剂的罐体和螯合剂稀释液的罐体采用PE材料制作，搅拌装置的材质为不锈钢。本项目设置一台药剂罐，二台搅拌稀释罐。制备螯合剂液体时，药剂罐内的螯合剂用计量泵将液体状的熬合剂送入稀释搅拌桶中，和定量水经过搅拌稀释后通过螺杆泵加压打入双轴搅拌混合机内，飞灰、水泥、水、熬合剂按一定比例在混合机内混合搅拌。螯合剂稀释液输送采用螺杆泵（调速器控制），通过流量计记录运算。 4、飞灰稳定化搅拌混合系统 飞灰和水泥储罐输出的物料及稀释后的螯合剂分别经定量给料机和螺杆泵进入双轴搅拌混合机混合。双轴搅拌混合机由搅拌装置、搅拌驱动装置等组成。 （1）搅拌装置： 双螺混合机内装有双轴旋转反向的浆叶，桨叶呈重叠状并形成一定的角度。在直联减速器的驱动下，双轴转子以一定的转速反向旋转，轴上的桨叶在旋转中将物料一方面向前推进，一方面将物料沿径向抛洒到叶片的斜前方空间，两侧物料运动方向相反，相互溶入对方区域内，物料来回渗混，中央部位形成一个流态化的失重区和旋转涡流，物料不断的沿轴向、径向循环翻搅，左右交替，相互剪切，从而形成全方位的复合循环，迅速达到均匀混合的效果。混炼机叶片采用耐磨硬质合金在基材上堆焊，布氏硬度达400HB以上，堆焊厚度大于5mm。
（2）搅拌驱动装置： 搅拌驱动装置，BWD4#-43-15专用减速机，带动搅拌轴旋转，通过一对开式齿轮使二根水平配置的搅拌轴强制同步，作反向等速回转。
（3）喷雾装置： 喷雾装置由压力母管、支管、喷嘴等组成，实现雾状喷洒。54套卡件式喷嘴更换特别方便。
5、电气控制系统 设计规范及依据： （1） 《自动化仪表选型规定》(HG／T 20507－2000) ××××垃圾焚烧发电项目飞灰稳定化预处理 6 （2） 《控制室设计规定》(HG／T 20508—2000) （3） 《仪表供电设计规定》(HG／T 20509—2000) （4） 《仪表配管、配线设计规定》(HG／T 205 12—2000) （5） 《仪表系统接地设计规定》(HG／T 205 13—2000) ’ （6） 《民用建筑电气设计规范》(JGJ／T 16—92) （7） 《电子计算机房设计规范》(GB50174-93) 控制总体特点 本工程控制系统采用可编程控制器（PLC）控制，具有数据采集、在线检测、报警和自动停机等功能，可以实现半自动运行。 （1）采用就地工程师站控制方式，PLC控制柜放置在车间控制室内。PLC控制柜提供RS-485接口，可以连接工控计算机。 （2）就地控制可以进行包括设备就地或远控模式切换，实现系统启停、单设备启停切换。 （3）工控计算机和组态软件可实时显示流程图、设备运行状态、报警信息等。 总体控制逻辑 （1） 设备启动顺序 ➢ 飞灰和水泥预处理系统设备启动 采用延时顺序启动方式，顺序如下： 双轴搅拌混合机飞灰给料机、水泥给料机灰库卸料阀、水泥罐卸料阀。 启动过程中，通过PLC调整飞灰给料机和水泥给料机延时时间，使飞灰和水泥同时到达双轴搅拌混合机。以上设备设置互锁，任意设备故障停止运转时，自故障点以上设备立即停止，以下设备顺序延时停止。 ➢ 螯合剂注入设备启动 螯合剂稀释液计量连锁启动。螯合剂输送管道安装有流量计，作为校核泵流量的参照依据。 （2） 设备停止顺序 ××××垃圾焚烧发电项目飞灰稳定化预处理 7 ➢ 飞灰和水泥预处理系统设备停止 采用延时顺序停止方式，顺序如下： 灰库卸料阀、水泥罐卸料阀飞灰给料机、水泥给料机双轴搅拌混合机。 延时时间根据物料运送时间来设定，原则是设备停止时各给料机及双轴搅拌混合机机内的物料运送结束。 ➢ 螯合剂注入设备停止 螯合剂稀释液连锁停止。 （3） 物料流量控制
物料流量控制以飞灰流量为基准相互联锁，飞灰流量改变时其余物料流量应自动按设定比例改变，具体设定如下：
飞灰：飞灰给料机，初始设定流量：10000㎏/h； 水泥：水泥给料机，流量设定为飞灰量的20%-30%； 螯合剂液体：调节阀调整流量，管道流量计校核，流量设定为飞灰量的27%。 各设备控制点 1）水泥仓料位 ➢ 设低料位报警（最少2天使用量），就地/控制室； ➢ 设超低料位报警（不足2小时使用量），就地/控制室； ➢ 料位超低位报警时按照停止顺序停止各设备； ➢ 设高料位器控制加料料位（5天使用量）。
2）螯合剂混合搅拌罐 ➢ 给水电磁阀自动开启，设高液位控制给水电磁阀停止； ➢ 设低液位报警（不足30min使用量），就地/控制室； ➢ 低液位时和螯合剂输出泵连锁；
3）飞灰给料机：调速器控制；
