施工现场临时用电计算(方式)一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Coφ+k2∑P2+k3∑P3+k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pj）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Coφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）方法二：①各用电设备组的计算负荷：有功功率：Pj1＝K某某ΣPe无功功率：Qj1＝Pj1某tgφ视在功率：Sj1＝(P2j1+Q2j1)1/2＝Pj1/COSφ＝K某某ΣPe/COSφ公式中：Pj1--用电设备组的有功计算负荷（kw）Qj1--用电设备组的无功计算负荷（kvar）Sj1--用电设备组的视在计算负荷（kVA）K某--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：Pj＝K某某ΣPj1Qj＝Pj某tgφSj＝(P2j+Q2j)1/2公式中：Pj--各用电设备组的有功计算负荷的总和（kw）Qj--各用电设备组的无功计算负荷的总和（kvar）Sj--各用电设备组的视在计算负荷的总和（KVA）K某--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K某P/COSφ公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05~1.1Coφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。
方法二：Sn≥Sj（一般为1.15~1.25Sj）公式中：Sn--变压器容量（KW）Sj--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I=P/COSφ（≈1.5~2P）二线制线路上的电流计算公式：I=P/VCOSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Coφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（PL）/C△U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（kW·m）（P—有用功率，L--线路长度）C——计算系数，三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。
施工现场临时用电设备和用电负荷计算应用完整实例施工现场临时用电设备和用电负荷计算是在建筑施工中的关键环节之一，合理的用电设备布局和用电负荷计算有助于保证施工现场的安全和高效运行。
下面是一个完整的实例来说明施工现场临时用电设备和用电负荷计算的应用。
假设施工现场需要使用临时用电设备来满足工地施工的用电需求。
首先，我们需要对施工现场的用电负荷进行计算。
1.施工现场的用电负荷计算施工现场的用电负荷计算可以分为两部分，一部分是常规负荷，包括照明、通风、监控等设备的用电需求；另一部分是特殊负荷，包括电动工具、吊车、起重机等特殊设备的用电需求。
对于常规负荷的计算，可以根据施工现场的面积和使用人数来估算每个功能区域的用电需求。
比如，假设施工现场面积为1000平方米，使用人数为50人，那么根据国家标准，每个人的用电需求可以估算为100瓦（W），则常规负荷为50人×100W=5000W。
对于特殊负荷的计算，需要根据特殊设备的额定功率来确定。
假设施工现场需要使用一个电动起重机，其额定功率为5千瓦（kW），则特殊负荷为5kW。
2.施工现场临时用电设备的选择和布局根据施工现场的用电负荷计算结果，可以选择适合的临时用电设备来满足用电需求。
首先，需要选择一个适合的施工用电箱作为主电源，负责供电和保护施工现场的临时用电设备。
一般施工用电箱应该满足以下要求：防水、防尘、耐腐蚀、安全可靠。
其次，根据施工现场的布局和用电需求，将施工用电箱与各个功能区域的电源连接起来。
例如，将施工用电箱与照明区域的灯具、通风区域的风机、监控设备等连接起来。
同时，根据施工现场的特点和需要，可以选择适合的临时用电设备，例如电缆、插座、延长线、电动工具等。
设备的选择应符合国家标准和安全规范，并且要保证设备的负载能够满足施工现场的用电需求。
最后，需要进行用电设备的布局，将设备放置在合适的位置，避免设备之间交叉和混乱，并且要考虑通风、散热等因素，确保设备的安全运行。
1.施工现场用电负荷计算施工设备投入情况及总用电负荷计算用电设备负荷计算表根据上述各变压器用电负荷计算，总的视在功率为＜额定容量500KVA，故现场业主提供的一台500KVA变压器能够满足现场施工用电需求。
2.电缆导线选型、截面选择导线选型依据配电线路导线的选择主要是选择导线的截面，要同时满足三个条件：a.机械强度的要求。
b.容许电流的要求I=KP/3V cosф(三相五线制线路)；I=P/V cosф（二相制线路）式中: I-容许电流（A）P-电力负荷（KVA）K-需用系数V-线路电压（V）cosф-功率因数根据计算的容许电流查找不同类型的导线截面。
c．容许电压要求：就是把电压限制在容许的范围内，确保电压的质量。
（1）U%=∑PL/（C*S）=∑M/（C*S）≤ε式中，S-导线截面（mm²）P一负荷的电功率或导线输送的电功率L-输送电路的距离C-系数，视导线材料送电电压及配电力方式而定，铜线取,铝线取ε-容许的电压降，取5%（供电营业规则）（2）电阻率ρ铜为欧*㎜2/米铝为欧*㎜3/米I=P/*U*COSØ电阻R=ρl/电缆截面电压降△U=IR＜5%U就达到要求了(5%U=*380=19V) 。
各主要回路配电系统表各回路电流计算、截面选择总线（ZHL-1）导线选择及压降验算总线（ZHL-1）设备总视在计算功率Sjs(kVA)=(kVA)总视在计算电流Ijs(A)= K1000Sjs/×380)=405(A)查《民用建筑电气设计规范》知铜芯聚乙烯绝缘电力电缆YJV3×185+2*95mm2在空气中明敷安全载流量为410（A）＞405A；线路长度为30米，压降验算△U=IR=（594/**）**30/185)=＜19V，故总线（ZHL-1）选择导线为一条YJV3×185+2*95mm2电缆。
主回路1（1ZP-01）导线选择及压降验算主回路1（1ZP-01）设备总视在计算功率Sjs(kVA)= (kVA)总视在计算电流Ijs(A)= K1000Sjs/×380)=272(A)查《民用建筑电气设计规范》知铜芯聚乙烯绝缘电力电缆YJV3×120+2*70mm2在空气中明敷安全载流量为310（A）＞272（A）;线路长度为70米，压降验算△U=IR=（**）**70/120)=＜19V，故主回路1（1ZP-01）选择导线为一条YJV3×120+2*70mm2电缆。

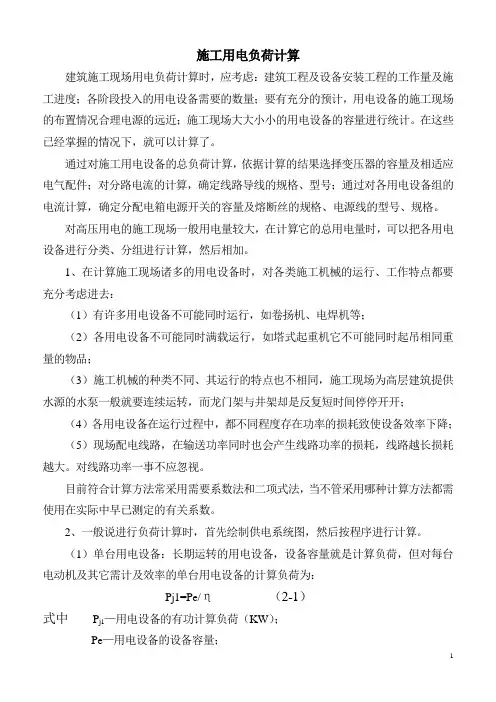

施工用电负荷计算建筑施工现场用电负荷计算时，应考虑：建筑工程及设备安装工程的工作量及施工进度；各阶段投入的用电设备需要的数量；要有充分的预计，用电设备的施工现场的布置情况合理电源的远近；施工现场大大小小的用电设备的容量进行统计。
在这些已经掌握的情况下，就可以计算了。
通过对施工用电设备的总负荷计算，依据计算的结果选择变压器的容量及相适应电气配件；对分路电流的计算，确定线路导线的规格、型号；通过对各用电设备组的电流计算，确定分配电箱电源开关的容量及熔断丝的规格、电源线的型号、规格。
对高压用电的施工现场一般用电量较大，在计算它的总用电量时，可以把各用电设备进行分类、分组进行计算，然后相加。
1、在计算施工现场诸多的用电设备时，对各类施工机械的运行、工作特点都要充分考虑进去：（1）有许多用电设备不可能同时运行，如卷扬机、电焊机等；（2）各用电设备不可能同时满载运行，如塔式起重机它不可能同时起吊相同重量的物品；（3）施工机械的种类不同、其运行的特点也不相同，施工现场为高层建筑提供水源的水泵一般就要连续运转，而龙门架与井架却是反复短时间停停开开；（4）各用电设备在运行过程中，都不同程度存在功率的损耗致使设备效率下降；（5）现场配电线路，在输送功率同时也会产生线路功率的损耗，线路越长损耗越大。
对线路功率一事不应忽视。
目前符合计算方法常采用需要系数法和二项式法，当不管采用哪种计算方法都需使用在实际中早已测定的有关系数。
2、一般说进行负荷计算时，首先绘制供电系统图，然后按程序进行计算。
（1）单台用电设备：长期运转的用电设备，设备容量就是计算负荷，但对每台电动机及其它需计及效率的单台用电设备的计算负荷为：Pj1=Pe/η（2-1）式中P—用电设备的有功计算负荷（KW）；j1Pe—用电设备的设备容量；η—用电设备的效率。
