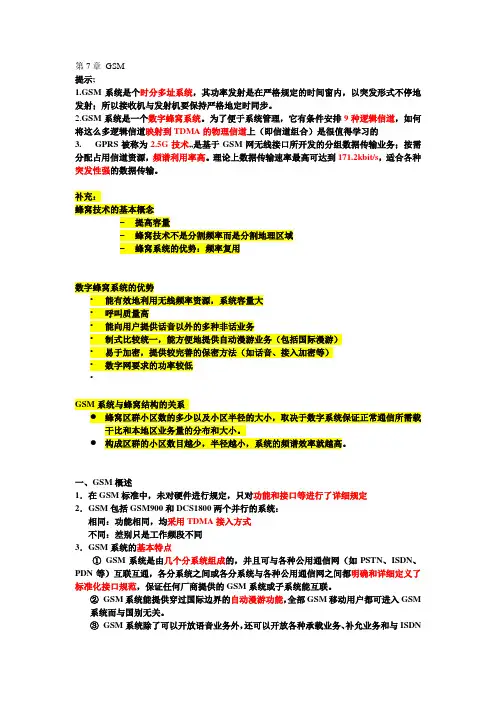

第7章 GSM
提示;
1.GSM系统是个时分多址系统，其功率发射是在严格规定的时间窗内，以突发形式不停地发射；所以接收机与发射机要保持严格地定时同步。
2.GSM系统是一个数字蜂窝系统。为了便于系统管理，它有条件安排9种逻辑信道，如何将这么多逻辑信道映射到TDMA的物理信道上（即信道组合）是很值得学习的
3. GPRS被称为2.5G技术,,是基于GSM网无线接口所开发的分组数据传输业务；按需分配占用信道资源，频谱利用率高。理论上数据传输速率最高可达到171.2kbit/s，适合各种突发性强的数据传输。
补充：
蜂窝技术的基本概念
– 提高容量
– 蜂窝技术不是分割频率而是分割地理区域
– 蜂窝系统的优势：频率复用
数字蜂窝系统的优势
• 能有效地利用无线频率资源，系统容量大
• 呼叫质量高
• 能向用户提供话音以外的多种非话业务
• 制式比较统一，能方便地提供自动漫游业务（包括国际漫游）
• 易于加密，提供较完善的保密方法（如话音、接入加密等）
• 数字网要求的功率较低
•
GSM系统与蜂窝结构的关系
蜂窝区群小区数的多少以及小区半径的大小，取决于数字系统保证正常通信所需载干比和本地区业务量的分布和大小。
构成区群的小区数目越少，半径越小，系统的频谱效率就越高。
一、GSM概述
1．在GSM标准中，未对硬件进行规定，只对功能和接口等进行了详细规定
2．GSM包括GSM900和DCS1800两个并行的系统：
相同：功能相同，均采用TDMA接入方式
不同：差别只是工作频段不同
3．GSM系统的基本特点
① GSM系统是由几个分系统组成的，并且可与各种公用通信网（如PSTN、ISDN、PDN等）互联互通，各分系统之间或各分系统与各种公用通信网之间都明确和详细定义了标准化接口规范，保证任何厂商提供的GSM系统或子系统能互联。
② GSM系统能提供穿过国际边界的自动漫游功能，全部GSM移动用户都可进入GSM系统而与国别无关。
1 GSM移动通信系统
1.1 GSM系统构成
GSM 的典型系统组成如下图所示：
图 0-1 GSM系统结构图
一个GSM 系统可由三个子系统组成，即操作支持子系统(OSS)，基站子系统(BSS)和网路子系统(NSS)三部分组成。其中，基站子系统BSS 是GSM 系统中与无线蜂窝方面关系最直接的基本组成部分，它通过无线接口直接与移动台相连，负责无线发送接收和无线资源的管理。网路子系统是整个系统的核心，它对GSM 移动用户之间及移动用户与其它通信网用户之间通信起着交换、连接与管理的功能。主要负责完成呼叫处理、通信管理、移动管理、部分无线资源管理、安全性管理、用户数据和设备管理、计费记录处理、公共信道、信令处理和本地运行维护等。基站子系统BSS 主要负责无线信息的发送与接收及无线资源管理；同时，它与NSS 相连，实现移动用户间或移动用户与固定网路用户之间的通信连接，传送系统信息和用户信息等；当然，也要与操作支持子系统OSS 之间实现互通。
图 0-2 GSM系统详细说明
MSC：移动交换中心 BSC：基站控制器 SMC：短消息中心
HLR：归属位置寄存器 BTS：基站收发信台 VM：语音信箱
AUC：鉴权中心 MS：移动台（手机） OMC：操作维护中心
VLR：拜访位置寄存器 EIR：设备识别寄存器 2 1.2 各子系统介绍
1.2.1 移动台
移动台是整个系统中直接由用户使用的设备，可分为车载型，便携型和手持型三种。也就是说，用户的所有信息都存储在SIM卡（用户识别卡）上，系统中的任何一个移动台都可以利用SIM卡来识别移动用户。由网络来进行相关的认证，保证使用移动网的是合法用户。移动台有自己的识别码IMEI，称为国际移动台设备识别号。每个移动台的IMEI都是唯一的，网络对IMEI进行检查，可以保证移动台的合法性。SIM卡中存储着用户的所有信息，包括国际移动用户识别码IMSI等。
1.2.2 基站子系统
EVOLIUM BSC
基站控制器
上海贝尔阿尔卡特大学
目录
1 BSC简介 .................................................... 1
1.1 BSC的功能 ................................................................................ 1
1.2 BSC的接口 ................................................................................ 5
2 BSC的结构特点 ........................................... 7
3 DSN网络 ................................................... 8
3.1 DSN网络的结构 ......................................................................... 8
3.2 网络地址NA（network address） ............................................. 11
3.3 Tunnels、Caves和cross_links ................................................ 12
4 Abis TSU ................................................. 16
4.1 TCUC（terminal control unit type C） ..................................... 16
4.1.1 TCUC的功能 ........................................................ 16

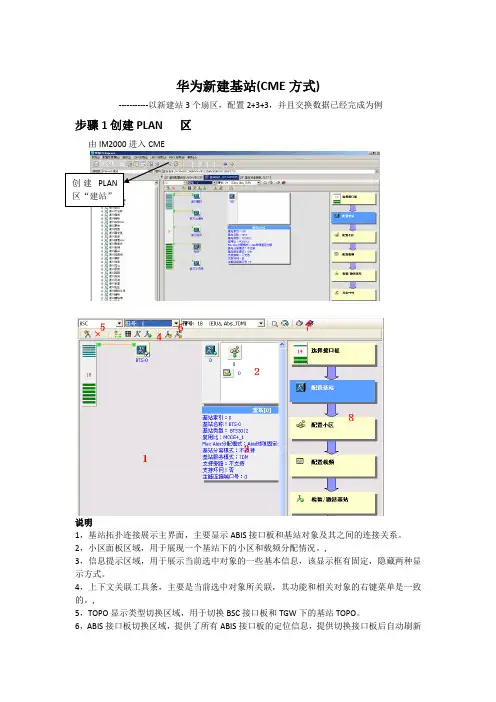

华为新建基站(CME方式)
-----------以新建站3个扇区，配置2+3+3，并且交换数据已经完成为例
步骤1创建PLAN 区
由IM2000进入CME
说明
1，基站拓扑连接展示主界面，主要显示ABIS接口板和基站对象及其之间的连接关系。
2，小区面板区域，用于展现一个基站下的小区和载频分配情况。,
3，信息提示区域，用于展示当前选中对象的一些基本信息，该显示框有固定，隐藏两种显示方式。
4，上下文关联工具条，主要是当前选中对象所关联，其功能和相关对象的右键菜单是一致的。,
5，TOPO显示类型切换区域，用于切换BSC接口板和TGW下的基站TOPO。
6，ABIS接口板切换区域，提供了所有ABIS接口板的定位信息，提供切换接口板后自动刷新 创建PLAN区“建站” 显示界面,
7，通用工具条区域，目前提供定位基站、手动刷新、显示图例，显示建站步骤指导等功能。
8，建站步骤指导信息栏，主要用于提示用户基本的建站步骤。
步骤2 选择接口板
根据传输分配情况选择接口板24
步骤3配置基站属性
1，在拓扑图上新建基站时，右击接口板，选择增加基站，在弹出的对话框中填写基站的属性，包括基站索引，基站名称，基站类型，承载模式，基站模板等，最后点击确认开始增加基站。在此选择淅川香严寺模板，并完成类似于诺基亚的相关参数配置。
2，增加基站物理单板，这个是可选操作，如果基站模板中已经携带有基站的物理单板信息，用户就不必手动添加了,后期扩容才会需要使用。在右键基站的菜单中选择配置物理逻辑单板选项可以进到基站配置面板界面，在此界面可以对基站的面板进行删除和增加操作。
下图即为基站配置面板，右击其中的框槽，可以新增需要的面板。
3，增加小区，并配置小区属性，LAC,CI,NCC,BCC,小区名称，小区频点，邻区等参数。如下图
选中基站后，右键弹出
步骤4配置小区属性
基站逻辑载频添加并和物理载频板进行绑定。
