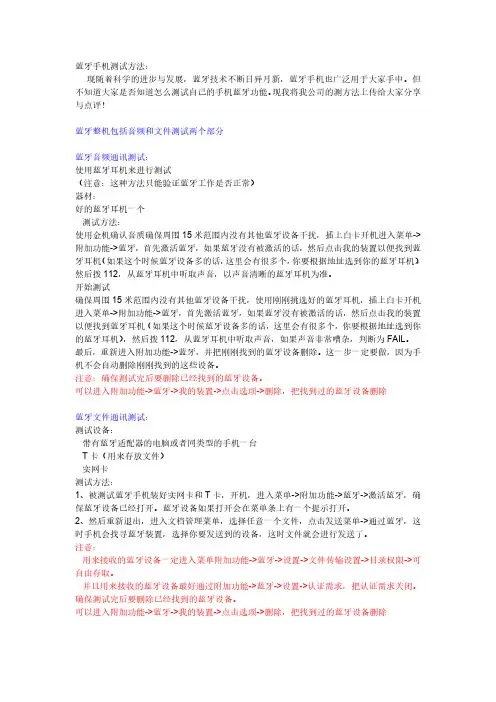

蓝牙手机测试方法

江苏东大集成电路系统工程技术有限公司

蓝牙功能测试用例

测试内容

设置名称

其他设备可以发现我

蓝牙设

置

属性

允许其他设备来连接

新增

修改

删除

载入

电话簿

拨打电话（在已经与蓝牙手机建立连接的前提下）

已接电话列表是否正确（时间，排列顺序等）

删除

删除全部

加入电话本

已接电话

拨打选中电话

（在已经与蓝牙手机建立连接的前提下）

已拨电话列表是否正确（时间，排列顺序等）

删除

删除全部

加入电话本

已拨电话

拨打选中电话

（在已经与蓝牙手机建立连接的前提下）

未接电话列表是否正确（时间，排列顺序等）

删除

删除全部

加入电话本 通话记

录

未接电话

拨打选中电话（在已经与蓝牙手机建立连接的前提下）

拨打最近的拨出电话

快速连接（与上一次连接的蓝牙设备建立连接）

连接过蓝牙设备列表是否正确

建立连接

断开连接 蓝牙快捷方式

删除蓝牙设备、多个篮牙快速删除不可有死机现象

列表是否正确

活动的连接

断开连接

关闭

关闭蓝牙功能

恢复(从主界面再次进入蓝牙管理器即可恢复)

搜索蓝牙设备

搜索服务 基本功

能测试

蓝牙管理器（具体的见

handfree,handset

) 配对（建立，取消） 删除蓝牙设备

建立连接

断开连接

是否能搜索到该蓝牙设备

是否能够建立配对（取消）

搜索该蓝牙设备的服务

是否能够连接（建立，断开）

删除蓝牙设备

拨打电话

挂断电话

通话过程中手机端强制断开链接不能出现系统无声等

异常

接听电话

增加音量，减小音量，静音

通话在免提设备和蓝牙手机之间的切换

杂音

通话质量

回声 handfree Nokia 5200

SonyErisson K510C

HP ipAQ hw6500 (PDA

phone)

。。。。。。

通话过程中使用输入键盘

是否能搜索到该蓝牙设备

是否能够建立配对（取消）

搜索该蓝牙设备的服务

是否能够连接（建立，断开）

删除蓝牙设备

听音乐正常

蓝牙棒配对进入headhset audio Gateway能听到电脑上

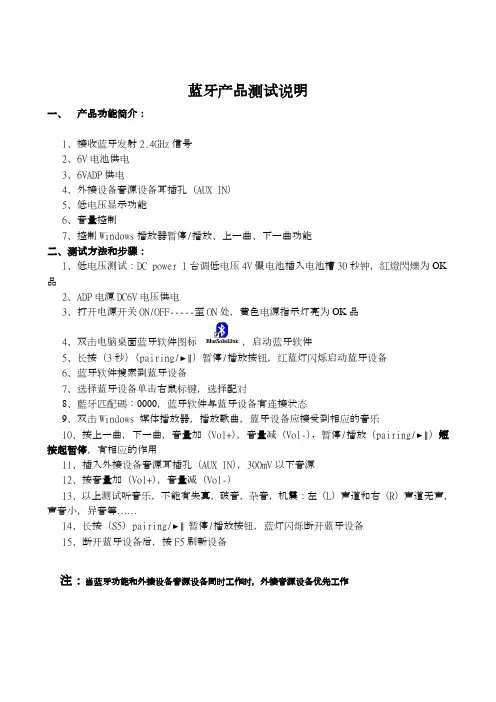

蓝牙产品测试说明

一、 产品功能简介：

1、接收蓝牙发射2.4GHz信号

2、6V电池供电

3、6VADP供电

4、外接设备音源设备耳插孔（AUX IN）

5、低电压显示功能

6、音量控制

7、控制Windows播放器暂停/播放、上一曲、下一曲功能

二、测试方法和步骤：

1、低电压测试：DC power 1台调低电压4V假电池插入电池槽30秒钟，紅燈閃爍为OK品

2、ADP电源DC6V电压供电

3、打开电源开关ON/OFF-----至ON处，黄色电源指示灯亮为OK品

4、双击电脑桌面蓝牙软件图标 ，启动蓝牙软件

5、长按（3秒）（pairing/►║）暂停/播放按钮，红蓝灯闪烁启动蓝牙设备

6、蓝牙软件搜索到蓝牙设备

7、选择蓝牙设备单击右鼠标键，选择配对

8、藍牙匹配碼：0000，蓝牙软件与蓝牙设备有连接状态

9、双击Windows 媒体播放器，播放歌曲，蓝牙设备应接受到相应的音乐

10、按上一曲，下一曲，音量加（Vol+），音量减（Vol-），暂停/播放（pairing/►║）短按起暂停，有相应的作用

11、插入外接设备音源耳插孔（AUX IN），300mV以下音源

12、按音量加（Vol+），音量减（Vol-）

13、以上测试听音乐，不能有失真，破音，杂音，机震：左（L）声道和右（R）声道无声，声音小，异音等……

14、长按（S5）pairing/►║ 暂停/播放按钮，蓝灯闪烁断开蓝牙设备

15、断开蓝牙设备后，按F5刷新设备

注：当蓝牙功能和外接设备音源设备同时工作时，外接音源设备优先工作

生产时注意事项如下：

1、蓝牙模块BT-modul板与主PCB板分开测试，测试OK后方与主PCB板焊接

2、蓝牙模块BT-modul的排针先焊接，后测试

3、蓝牙模块BT-modul天线ANT有方向，要对丝印贴片，有丝印黑白点

4、R7，R19电阻一端脚要用烙铁焊连锡短路

5、LED高度是14.5±0.3

1 手机蓝牙支持协议怎么

看?

篇一：常用蓝牙协议介绍 蓝牙协议HFP,HSP,A2DP,AVRCP,OPP,PBAP HFP HFP(Hands-free Profile)，让蓝牙设备可以控制电话，如接听、挂断、拒接、语音拨号等，拒接、语音拨号要视蓝牙耳机及电话是否支持。 HSP HSP 描述了 Bluetooth 耳机如何与计算机或其它 Bluetooth 设备（如手机）通信。连接和配置好后，耳机可以作为远程设备的音频输入和输出接口。 这是最常用的配置，为当前流行支持蓝牙耳机与移动电话使用。 它依赖于在64千比特编码的音频/ s的CVSD的或PCM以及AT命令从GSM 07.07的一个子集，包括环的能力最小的控制，接听来电，挂断以及音量调整。 典型的使用情景是使用无线耳机与手机进行连接。 可能会使用HSP的若干设备类型：耳机、手机、PDA 、个人电脑、手提电脑。 A2DP

2 A2DP全名是Advanced Audio Distribution Profile 蓝牙音频传输模型协定！ A2DP是能够采用耳机内的芯片来堆栈数据，达到声音的高清晰度。有A2DP的耳机就是蓝牙立体声耳机。声音能达到44.1kHz，一般的耳机只能达到8kHz。如果手机支持蓝牙，只要装载A2DP协议，就能使用A2DP耳机了。还有消费者看到技术参数提到蓝牙V1.0 V1.1 V1.2 V2.0——这些是指蓝牙的技术版本，是指通过蓝牙传输的速度，他们是否支持A2DP具体要看蓝牙产品制造商是否使用这个技术 AVRCP AVRCP（Audio/Video Remote Control Prof ile），也就是音频/视频远程控制规范。 AVRCP 设计用于提供控制TV、Hi-Fi设备等的标准接口。此配置文件用于许可单个远程控制设备（或其它设备）控制所有用户可以接入的A/V设备。它可以与 A2DP 或 VDP 配合使用。 AVRCP 定义了如何控制流媒体的特征。包括暂停、停止、启动重放、音量控制及其它类型的远程控制操作。AVRCP 定义了两个角色，即控制器和目标设备。控制器通常为远程控制设备，而目标设备为特征可以更改的设备。在 AVRCP 中，控制器将检测到的用户操作翻译为 A/V 控制信号，然后再将其传输至远程 Bluetooth 设备。对于“随身听”类型的媒体播放器，控制设备可以是允许跳过音轨的耳

一种蓝牙射频测试方法

蓝牙射频测试方法可以通过以下步骤进行：

1. 准备测试设备和样品：准备一台蓝牙测试设备，如蓝牙信号发生器或蓝牙测试仪，以及需要测试的蓝牙设备样品。

2. 环境准备：将测试设备和样品放置在没有障碍物和无线干扰的环境中，以确保测试结果准确可靠。

3. 连接设备：将测试设备与待测试的蓝牙设备样品进行连接，建立蓝牙通信。

4. 测试参数设置：根据测试需求，设置测试设备的参数，例如发送功率、接收灵敏度、调制方式等。

5. 发送信号：测试设备发送蓝牙信号到待测试的蓝牙设备样品，可以通过发送不同的数据包或不同的频率进行测试。

6. 检测信号：通过测试设备接收来自待测试的蓝牙设备样品的返回信号，并记录信号质量指标，如信号强度、误码率等。

7. 分析测试结果：根据测试设备记录的测试结果，分析信号质量，评估设备性能是否符合要求。

8. 修改和优化：根据测试结果，对待测试的蓝牙设备样品进行修改和优化，以达到更好的蓝牙性能。

需要注意的是，蓝牙射频测试方法的具体步骤可能会因测试设备和测试要求的不同而有所变化，建议根据实际情况进行调整。此外，为了确保测试的准确性，可以重复进行多次测试，并对结果进行统计和分析。
