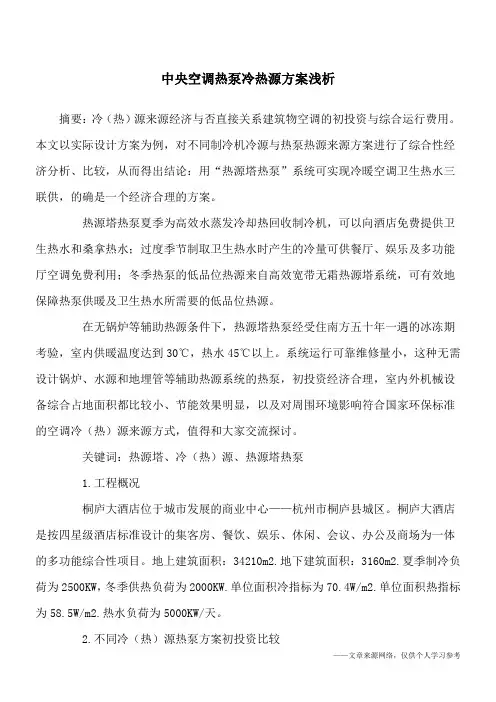

——文章来源网络，仅供个人学习参考 中央空调热泵冷热源方案浅析
摘要：冷（热）源来源经济与否直接关系建筑物空调的初投资与综合运行费用。本文以实际设计方案为例，对不同制冷机冷源与热泵热源来源方案进行了综合性经济分析、比较，从而得出结论：用“热源塔热泵”系统可实现冷暖空调卫生热水三联供，的确是一个经济合理的方案。
热源塔热泵夏季为高效水蒸发冷却热回收制冷机，可以向酒店免费提供卫生热水和桑拿热水；过度季节制取卫生热水时产生的冷量可供餐厅、娱乐及多功能厅空调免费利用；冬季热泵的低品位热源来自高效宽带无霜热源塔系统，可有效地保障热泵供暖及卫生热水所需要的低品位热源。
在无锅炉等辅助热源条件下，热源塔热泵经受住南方五十年一遇的冰冻期考验，室内供暖温度达到30℃，热水45℃以上。系统运行可靠维修量小，这种无需设计锅炉、水源和地埋管等辅助热源系统的热泵，初投资经济合理，室内外机械设备综合占地面积都比较小、节能效果明显，以及对周围环境影响符合国家环保标准的空调冷（热）源来源方式，值得和大家交流探讨。
关键词：热源塔、冷（热）源、热源塔热泵
1.工程概况
桐庐大酒店位于城市发展的商业中心——杭州市桐庐县城区。桐庐大酒店是按四星级酒店标准设计的集客房、餐饮、娱乐、休闲、会议、办公及商场为一体的多功能综合性项目。地上建筑面积：34210m2.地下建筑面积：3160m2.夏季制冷负荷为2500KW，冬季供热负荷为2000KW.单位面积冷指标为70.4W/m2.单位面积热指标为58.5W/m2.热水负荷为5000KW/天。
2.不同冷（热）源热泵方案初投资比较
——文章来源网络，仅供个人学习参考 2.1混合源地源热泵冷（热）源与初投资
系统性能南方地区制冷负荷大于供暖+热水负荷的20%左右，为维持地下土壤温度场的平衡，实现经济运行目的，设计采用混合源（地埋管+冷却塔）地源热泵。地下土壤源温度场可维持在16～22℃之间变化，热泵热源温度平均保持12～6℃之间变化。热泵是以15℃热源作为供热量指标，在热源温度12～6℃条件下运行供热虽有衰减，但仍能满足2500KW供暖和热水负荷的需求量。热泵供热性能系数COP值可达3.5以上，主要是依靠昂贵造价的地源埋管系统作陪衬，才能实现单项运行经济指标的高效。
常州河海水环境工程有限公司 项目名称
人居环境与世界同步 一、热源塔热泵系统系统流程

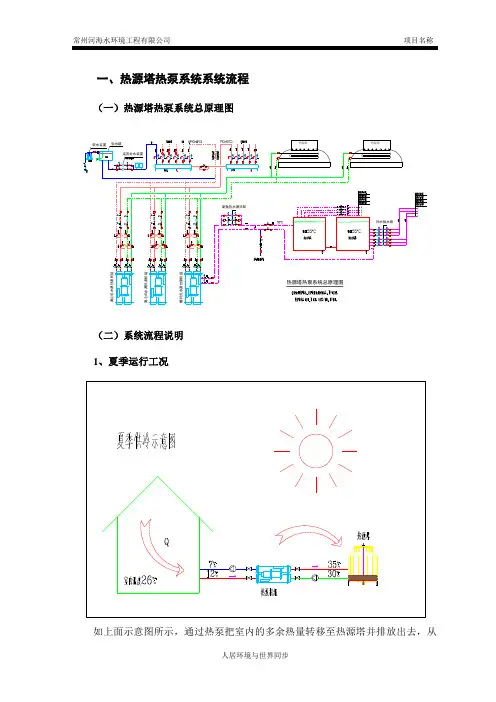

（一）热源塔热泵系统总原理图
软水装置软水箱定压补水装置热源塔热泵系统总原理图螺杆式水源热泵机组离心式水源热泵机组离心式水源热泵机组制备热水循环泵热水供水泵热源塔热源塔
（二）系统流程说明
1、夏季运行工况
如上面示意图所示，通过热泵把室内的多余热量转移至热源塔并排放出去，从常州河海水环境工程有限公司
项目名称
人居环境与世界同步 而达到制冷的目的。
在标准工况下，制冷季节水源热泵蒸发器侧进出水温度为12℃/7℃，冷凝器侧进出水温度为30℃/35℃。
2、冬季运行工况
如上面示意图所示，通过热源塔吸收周围空气的显热和潜热并利用热泵进行转换并释放至室内，从而达到供暖的目的。 常州河海水环境工程有限公司
项目名称
人居环境与世界同步 在标准工况下，供暖季节水源热泵蒸发器侧进出水温度为10℃/5℃，冷凝器侧进出水温度为40℃/45℃。
3、集中生活热水的制备
选用全热回收型专用制生活热水螺杆热泵机组制备55℃高温热水，该机组也是空调系统低负荷调节机组，夏季空调季节同时提供制冷负荷。不同季节按如下方案运行：
（1）在夏季空调季节集中生活热水制备方案 常州河海水环境工程有限公司
项目名称
人居环境与世界同步
在制冷季节利用水源热泵机组热回收功能制备生活热水，在满足使用的前提下，运行电费几乎为零。
绿特能源塔热泵系统简介
产生背景：
随着热泵技术在全国范围的大面积推广，一些地下水资源不丰富的地区及不具备打井、埋管的地区无法采用目前最为节能的热泵技术，只能采用传统的空调形式，高额的运行成本压的业主及开发商喘不过气来。针对这一特殊的现象，为了更多的地区有条件使用更为节能、环保的产品，作为全国十大地源热泵领军品牌之一的山东绿特系统系统有限公司，经过几年的专心研发，成功推出了适合于长江以南(最低气温-7℃以上，空气湿度较大)广大地区使用的热泵新产品——能源塔热泵。
能源塔热泵技术是一项通过利用室外空气中的热量，实现采暖、制冷、提供卫生热水的新技术。冬季它利用冰点低于零摄氏度的载体介质，高效提取空气中水蒸气凝结为水的过程中所放出的能量，达到制热目的;夏季由于能源塔的特殊设计，起到了高效冷却塔的作用，达到制冷的目的。冬季能源塔热泵平均能效比达到3.5以上，夏季平均能效比达到4.5以上。
能源塔热泵技术投资少，而且节能效果显著，其投资回收期均在1年左右。在新建或既有建筑改造中应用，特别是与使用燃油或燃气溴化锂机组相比，有着明显的节能优势，是长江以南区域供暖、制冷并提供卫生热水方式的首选。所有新建和改建的办公楼、酒店、宾馆、工业厂房、医院、学校、大型商场、体育馆等公共建筑，以及居民住宅楼和农村集中建设的住宅均可采用。
一、 定义
能源塔是利用水和空气的接触，冬季制热是按照供热负荷能力设计的换热面积，利用冰点低于零度的载体介质，高效提取低温环境下的相对湿度较高的空气中的低品位热能，通过向能源塔热泵机组输入少量高品位能源，实现低温环境下低品位热能向高品位转移,对建筑物进行供热以及提供热水。夏季制冷,通过蒸发作用来散去空调中产生的废热的一种设备。
二、 能源塔热泵系统特点
1.工作环境范围广
冬季，由于充分利用了气候、气象条件阴雨连绵，潮湿阴冷，湿球温度高,能量储藏巨大的特点，能源塔提取低品位能性能相对比风冷热泵稳定.整个冬季机组的性能系数COP可在3.0～3.5范围内变化。
热源塔的研究与发展
白运运;向立平;欧阳琴;夏晓康
【摘 要】主要介绍热源塔的设备结构特点及其工作原理,以及热源塔的翅片换热器结构参数和防冻溶液的影响和在干工况、湿工况、及霜工况下的传热传质原理.通过分析,认为热源塔热泵系统是一种一塔两用、高效节能的新型实用技术.这项新型系统尤其适用于夏热冬冷地区,不仅解决了空气源热泵系统冬季结霜以及地源热泵系统使用受限的难题,值得我们深入的研究以及推广.%This paper mainly
introduces the equipment structure characteristics and working principle
of the heat source tower, as well as the heat source tower finned heat
exchanger structure parameters and the influence of the antifreeze
solution and in working condition of dry and wet conditions, and the frost
conditions of heat and mass transfer principle. Through the analysis, think
dual heat source heat pump system is a kind of towers, high efficiency and
energy saving of new practical technology. The new system is especially
suitable for hot summer and cold winter region, not only solved the winter
frost air source heat pump system and the problem of the limited use of
