WNSI用全自动燃气.油热水锅炉安装使用说明书一、系统设计概况二、锅炉参数及辅机三、锅炉自控简介（详见电控箱说明书、电路图）四、锅炉安装指导篇4.1 . 说明4.2 . 安装的般注意事项4.3 . 安装前的准备工作4.4 . 基本尺寸（详见出厂随机技术资料）4.5 . 锅炉参数（详见出厂随机技术资料）4.6 . 安全方面4.7.锅炉安装基准4.8 . 管道安装4.9 . 锅炉整体水压试验4.10 .保温施工及油漆4.11 .电气安装4.12 .烟囱的施工4.13 .燃烧器安装4.14 .锅炉前门安装调整4.15 .安全阀的调整4.16 .煮炉4.17 .试运行4.18.总体验收五、锅炉使用说明篇5.1.安全方面5.2运行5.3定期检验和检验方法5.4水质标准5.5锅炉故障对策表5.6燃烧器5.7控制盘六、锅炉经济运行七、附言、系统设计概况WNS通用系列湿背全自动燃气 .油热水锅炉系卧式内燃三回程火管锅炉，采用低位、对称布置燃烧室，本体上所有管子与锅筒及管板连接均采用焊接形式。

前 烟箱采用快开结构，回火室后部装有防爆、检查于一体的防爆门，锅筒下部设两 个头孔和清灰孔，便于检测、维修和清理。

锅炉采用下置波纹炉胆，高温烟气经 波纹炉胆回火室依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。

该锅炉配有先进全自动燃烧机，选用上乘的国产阀门、仪表、水泵。

锅炉点火、 燃烧给水、安全保护等均属自动控制。

该锅炉具有安全可靠、效率高、造型美观、 结构紧凑、安装简便、经久耐用等优点，适宜于各行业生产、生活供汽用。

WNSS用系列热水锅炉湿背全自动燃气 •油热水锅炉集中了国内外同类型锅炉之精萃，无 论是锅炉内部结构还是外型设计均处于同行业之领先地位。

附系统供热流程图：1、锅炉参数及辅机见图纸三、锅炉自控简介（详见电控箱说明书、电路 图）自控系统由燃烧控制、给水控制、压力保护、水位保护等控制电路组成，实 现锅炉的自动点火，燃烧、负荷调节、自动给水、安全运行。

WNS系列燃油（气）热水锅炉安装使用说明书潺林分公司8目录一、序言 (2)二、锅炉简介 (2)三、安装说明 (3)四、使用说明 (5)五、维护和保养 (8)六、自动控制说明 (8)一、序言为了确保锅炉安全运行，保障人民和国家财产的安全，劳动部颁发了《热水锅炉安全技术监察规程》，要求热水锅炉的设计、制造、安装、使用、修理、改造都必须惯彻本规程，各级技术监督部门负责本规程的执行。

因此，使用锅炉的单位，在锅炉安装前应将锅炉出厂资料送当地主管监督部门审查备案，办理锅炉设备的使用登记手续。

二、锅炉简介<一>WNS系列锅炉为卧式、燃、三回程、湿背式火管快装锅炉。

该锅炉由锅炉本体、给水系统、出水管道及阀门、燃烧机燃烧系统、电气仪表控制系统等部件组成。

燃料通过燃烧机喷入波形炉胆燃烧，燃烧后高温烟气经回火室转向进入第一对流管束，再经前烟箱转向进入第二对流管束，传热降温后经后烟箱由烟囱排入大气。

锅炉的运行采用按程序运行的全自动电气控制系统，并设有多项安全保护和应急手动操作。

<二>性能特点：1、炉胆采用波纹炉胆结构，管板采用扳边结构，实现膨胀自补偿。

2、第一对流管束采用高效螺纹烟管，传热效果好，热效率高。

3、锅炉配用进口燃烧机，自动化程度高。

4、锅炉的自控系统采用全自动操作，从锅炉的点火至负荷调节，锅炉熄火等均实现程序控制和调节。

保护系统齐全，有熄火保护，低水位保护，超压保护等，运行安全可靠。

5、锅炉整装出厂，安装迅速。

6、锅炉的主要辅机和自控元器件，如燃烧器、电控箱、压力控制器、水处理设备等均采用性能可靠元件。

<三>出厂简况：本产品出厂时分件包装如下：1、锅炉大件：包括锅炉本体、油（气）过滤器、软接管、汽水分离器、水位电极传感器、电控箱、压力调节器、压力表等均装于锅炉本体上。

2、包装箱：出水阀、排污阀、燃烧器、安全阀。

3、选配件：烟囱、水处理设备、循环泵、油泵（按合供货）。

4、技术文件：锅炉总图、管路阀门仪表图、基础图、受压元件强度计算书、安装使用说明书、供货清单、产品质量证明书。

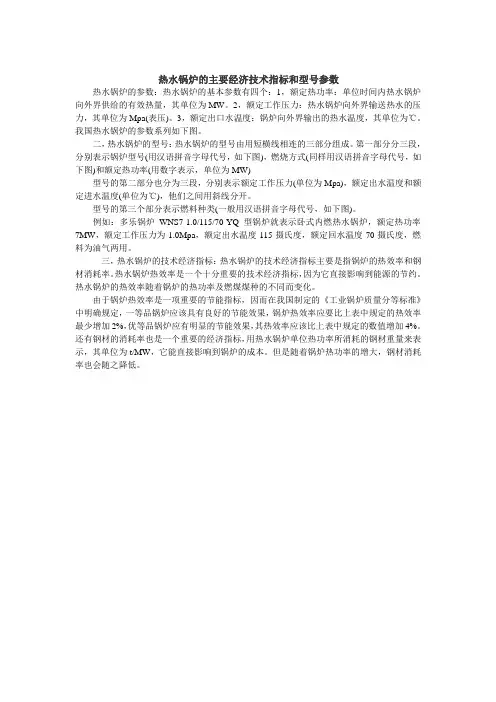

热水锅炉的主要经济技术指标和型号参数热水锅炉的参数：热水锅炉的基本参数有四个：1，额定热功率：单位时间内热水锅炉向外界供给的有效热量，其单位为MW。

2，额定工作压力：热水锅炉向外界输送热水的压力，其单位为Mpa(表压)。

3，额定出口水温度：锅炉向外界输出的热水温度，其单位为℃。

我国热水锅炉的参数系列如下图。

二，热水锅炉的型号：热水锅炉的型号由用短横线相连的三部分组成。

第一部分分三段，分别表示锅炉型号(用汉语拼音字母代号，如下图)，燃烧方式(同样用汉语拼音字母代号，如下图)和额定热功率(用数字表示，单位为MW)型号的第二部分也分为三段，分别表示额定工作压力(单位为Mpa)，额定出水温度和额定进水温度(单位为℃)，他们之间用斜线分开。

型号的第三个部分表示燃料种类(一般用汉语拼音字母代号，如下图)。

例如：多乐锅炉WNS7-1.0/115/70-YQ型锅炉就表示卧式内燃热水锅炉，额定热功率7MW，额定工作压力为1.0Mpa，额定出水温度115摄氏度，额定回水温度70摄氏度，燃料为油气两用。

三，热水锅炉的技术经济指标：热水锅炉的技术经济指标主要是指锅炉的热效率和钢材消耗率。

热水锅炉热效率是一个十分重要的技术经济指标，因为它直接影响到能源的节约。

热水锅炉的热效率随着锅炉的热功率及燃煤煤种的不同而变化。

由于锅炉热效率是一项重要的节能指标，因而在我国制定的《工业锅炉质量分等标准》中明确规定，一等品锅炉应该具有良好的节能效果，锅炉热效率应要比上表中规定的热效率最少增加2%，优等品锅炉应有明显的节能效果，其热效率应该比上表中规定的数值增加4%。

还有钢材的消耗率也是一个重要的经济指标，用热水锅炉单位热功率所消耗的钢材重量来表示，其单位为t/MW，它能直接影响到锅炉的成本。

但是随着锅炉热功率的增大，钢材消耗率也会随之降低。

WNS型燃油（气）热水锅炉产品说明书前言锅炉作为一种特别产品，国家对锅炉的设计、制造、安装、使用、查验、修理、改造均拟订有有关的法例及标准。

为保证锅炉安全、靠谱、经济地运转，请认真、严格按其规定履行。

除本说明书外，随机供给的专项说明书（如焚烧器、电控箱等）相同应认真阅读，并按其要求履行。

若在实质操作上碰到不好自行解决的问题，请实时向本厂用户服务处或当地做事处及代理商咨询。

第一章：概述本系列燃油（气）热水锅炉系本厂生产卧式、内燃、锅壳式构造，并以油、气为燃料的热水锅炉。

其构造部署包含以下二种：（1）采纳大炉胆、中心回燃、烟气三回程部署，炉胆设置在锅壳中心，对流烟管环向散布，为扩展受热面、烟管内设置有扰流子。

（2）湿背式、二回程烟管、全涟漪炉胆构造，并采纳焚烧室低位设计，对流受热面对称部署方式。

该系列锅炉受压元件之间均采纳焊接连结，采纳高热阻纤维为保温层，及封闭式金属外罩为外护板。

可开启的前、后烟箱门，及在相应地点设置有人孔或头孔、手孔、检查孔、火焰察看孔等以方便锅炉的操作、保护、检修。

出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水地点设置有温度、压力显示仪表。

在锅炉本体设计时，充足考虑了锅炉本体燃料的适应性，本系列锅炉在本体不必变化的状况下，只须改换焚烧设施，便可合用于重油、轻柴油、气体燃料的焚烧。

用户在订购本系列燃油（气）热水锅炉时，应供给详尽的燃料资料，以便本厂为您配套与燃料相适应的焚烧装置。

本系列燃油（气）热水锅炉，拥有较完美的自动控制及保护功能，其主要包括以下几个方面：依据温度控制器设定温度范围，自动启、停炉。

焚烧装置的风机、点火程序控制及熄火保护等。

低温防冻。

故障自检。

超温、超压停炉并报警。

失水报警并停炉。

漏气自检。

高、低风压、气压自控。

（气体燃料）焚烧装置及自控系统的详尽内容拜见随机供给的《焚烧器说明书》、《电控箱说明书》。

第二章：系统设置及安装新锅炉安装前，需书面向当地特种设施安全督查管理部门见告存案。
