表示线路敷设方式的文字代号

序号 表达内容 英文代号 汉字代号

1 沿钢索敷设 SR S

2 沿屋架或楼层下弦敷设 BE LM

3 沿柱子敷设 CLE ZM

4 沿墙敷设 WE QM

5 沿天棚敷设 CE PM

6 在能进人的吊顶内敷设 ACE PNM

7 暗敷在梁内 BC LA

8 暗敷在柱子内 CLC ZA

9 暗敷在屋面顶板内 CC PA

10 暗敷在地面地板内 FC DA

11 暗敷在不能进人的吊顶内 AC PNA

12 暗敷在墙内 WC QA

13 线吊式敷设 CP

14 链吊式敷设 CH L

15 管吊式敷设 P G

16 吸顶式或直附式敷设 S D

17 嵌入式（不可上人的顶棚）敷设 R R

18 顶棚内安装（可进人的顶棚） CR DR

19 墙壁内安装 WR BR

20 台上安装 T T

21 用硬质塑料管敷设 PC VG

22 用半硬质塑料管敷设 FEC ZVG

23 用薄壁电线管敷设 TC DG

24 用水煤气钢管敷设 SC G

25 用金属线槽敷设 SR GC

26 用电缆桥架托盘敷设 CT

27 用瓷夹头敷设 PL CJ

28 用塑料夹子敷设 PCL VT

29 用蛇皮管敷设 CP

30 用瓷瓶瓷柱敷设 K CP 电话通信线谱

《一》全色谱线对编号与色谱

线对编号 a线 b线 线对编号 a线 b线

1 白 蓝 14 黑 棕

2 白 桔 15 黑 灰

3 白 绿 16 黄 蓝

4 白 棕 17 黄 桔

5 白 灰 18 黄 绿

6 红 蓝 19 黄 棕

7 红 桔 20 黄 灰

8 红 绿 21 紫 蓝

9 红 棕 22 紫 桔

10 红 灰 23 紫 绿

11 黑 蓝 24 紫 棕

12 黑 桔 25 紫 灰

13 黑 绿

注：1. 对绞式全塑市话电缆有普通色谱（线对色标）分别为：蓝/白；红/白；两种。

2. 全色谱线组合为：25种不同色标线对组合成的线对（如上表所示）。

电话通信线谱

《二》星绞四线组线组号与色谱排列

星绞四线组 星绞 四线 组色谱

组号 a线 b线 c线 d线

1 白 蓝 天蓝 紫

2 白 桔 天蓝 紫

3 白 绿 天蓝 紫

4 白 综 天蓝 紫

5 白 灰 天蓝 紫

6 红 蓝 天蓝 紫

7 红 桔 天蓝 紫

8 红 绿 天蓝 紫

9 红 综 天蓝 紫

10 红 灰 天蓝 紫

11 黑 蓝 天蓝 紫

12 黑 桔 天蓝 紫

13 黑 绿 天蓝 紫

14 黑 综 天蓝 紫

15 黑 灰 天蓝 紫

16 黄 蓝 天蓝 紫

17 黄 桔 天蓝 紫

18 黄 绿 天蓝 紫

19 黄 综 天蓝 紫

20 黄 灰 天蓝 紫

21 紫 蓝 天蓝 紫

22 紫 桔 天蓝 紫

23 紫 绿 天蓝 紫

24 紫 综 天蓝 紫

25 紫 灰 天蓝 紫

注:星绞四线组有1.普通色谱(颜色顺序):红/绿;白/蓝(a端右旋,b端左旋)。

2．全色谱颜色顺序组号（如上表所标）。

电缆常用品种型号及代号

序号 代号 全称

1 VV 聚氯乙烯绝缘聚氯乙烯护套电缆

2 VV22 聚氯乙烯绝缘聚氯乙烯护套电缆带铠装

3 VV30 聚氯乙烯绝缘聚氯乙烯护套裸细钢丝铠装电力电缆

4 VV32 聚氯乙烯绝缘聚氯乙烯护套内细钢丝铠装电力电缆

5 VV50 聚氯乙烯绝缘聚氯乙烯护套裸粗钢丝铠装电力电缆

6 VV42 聚氯乙烯绝缘聚氯乙烯护套内粗钢丝铠装电力电缆

7 YJV 交联聚乙烯绝缘聚氯乙烯护套电力电缆

8 YJVF 交联聚乙烯绝缘聚，分相聚氯乙烯护套电力电缆

9 YJV22 交联聚乙烯绝缘，聚氯乙烯护套内带铠装电力电缆

10 YJV30 交联聚乙烯绝缘，聚氯乙烯护套裸钢丝铠装电力电缆

11 YJV32 交联聚乙烯绝缘，聚氯乙烯护套内细钢丝铠装电力电缆

12 YJV50 交联聚乙烯绝缘，聚氯乙烯护套裸粗钢丝铠装电力电缆

13 YJV42 交联聚乙烯绝缘，聚氯乙烯护套内粗钢丝铠装电力电缆

电线常用型号及代号

序号 代号 全称

1 AVR 铜芯聚氯乙烯绝缘软电线

2 AVRB 铜芯聚氯乙烯绝缘软电线

3 AVRS 铜芯聚氯乙烯绝缘软电线

4 BLX 铝芯橡皮线

5 BLXF 铝芯氯丁橡皮线

6 BLV 铝芯聚氯乙烯绝缘电线

7 BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线

8 BV 铜芯聚氯乙烯绝缘电线

9 BVP 铜芯聚氯乙烯绝缘屏蔽电线

10 BVR 铜芯聚氯乙烯软线

11 BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线

12 BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平行电线

13 BX 铜芯橡皮线

14 BXF 铜芯氯丁橡皮线

15 BXR 铜芯橡皮软线

16 DCBX 运输车用铜芯橡皮电线

17 DCH 运输车用铜芯橡皮软线

18 EVL 聚氯乙烯绝缘棉沙编织低压腊克线

19 FVLP 聚氯乙烯绝缘棉沙编织屏蔽低压腊克线

20 JBF 铜芯丁腈聚乙烯复合物绝缘引出线

21 JBQ 铜芯橡皮绝缘丁腈护套引接线

22 JGR 铜芯高压电机引出线

23 NLV 农用地下直埋铝芯聚氯乙烯绝缘电线

24 NLVV 农用地下直埋铝芯聚氯乙烯绝缘护套线

25 QFR 聚氯乙烯丁腈复合物绝缘低压电线

26 QVR 聚氯乙烯绝缘低压电线

27 RFB 铜芯丁腈聚氯乙烯平行软线

28 RFS 铜芯丁腈聚氯乙烯绞型软线

29 RX 橡皮绝缘棉沙编织双绞软电线

30 RXS 橡皮绝缘棉沙编织双绞软电线

31 RV 铜芯聚氯乙烯绝缘软电线

32 RVB 铜芯聚氯乙烯平行电线

33 RVP 铜芯聚氯乙烯绝缘屏蔽软电线

34 RVS 铜芯聚氯乙烯绞型软线

35 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软电线

36 RVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电线

合集下载

建筑电气施工资料填写范例全

建筑电气施工资料填写范例全

1 建筑电气施工资料填写范例全

建筑电气施工资料填写范例：

1. 安全监测报告

- 填报单位

- 报告期

- 电缆隧道内照明设备运行情况

- 电缆隧道内喷淋灭火设施运行情况

- 灭火器材存储情况

- 现场工作人员安全培训情况

2. 竣工验收报告

- 填报单位

- 工程名称、建设单位

- 竣工验收日期

- 施工工程质量情况

- 施工单位资格认定情况

- 建设单位与工程负责人、施工单位对工程质量的承诺

- 电气工程验收标准、验收规程和验收结果

3. 计量验收报告 2 - 填报单位及联系人信息

- 工程项目名称、编号

- 施工工程情况

- 安装计量器具的品质及其检验记录

- 计量系统构成及其组成部分外观、连接、接地的检查情况

- 计量系统校验、试运行及其结果

- 计量结果分析及评价

4. 设备安装调试报告

- 填报单位及联系人信息

- 设备安装调试情况

- 设备型号、制造商及其国别、数量、生产日期等详情

- 安装前检查情况

- 安装调试操作过程及情况

- 设备故障排除及维修记录

5. 施工图对照清单

- 填报单位及联系人信息

- 工程项目名称、编号

- 施工图设置情况，主要包括：用途界定、清单、平面图、立面图、剖面图等 3 - 与实际施工情况对照分析

- 对照结果分析及评价

6. 施工质量检查报告

- 填报单位及联系人信息

- 工程项目名称、编号

- 施工质量检查问题项、问题描述及其原因

- 解决方案、实施计划及进度情况

- 措施效果评价

7. 施工工程变更申请

- 填报单位及联系人信息

- 工程项目名称、编号

- 工程更改请求，如：名称、规格、布局、施工方法等

- 工程变更影响分析

- 同意变更的理由及影响

- 实施计划及进度管理

8. 工程进度报告

- 填报单位及联系人信息

- 工程项目名称、编号

- 前期准备工作情况 4 - 各阶段工作计划

- 实施计划及进度控制情况

- 预警标准及应对措施

电气设备安装工程的组成和常用电气材料和设备

电气设备安装工程的组成和常用电气材料和设备

电气设备安装工程的组成和常用电气材料和设备

一、电气设备安装工程组成：

1.电气设备安装图纸：电气设备安装工程需要根据设计方案绘制安装图纸，包括电气布线、电气设备安装位置、电气设备连接方式等。

2.电气设备安装材料：电气设备安装需要使用各种材料，包括电缆、电线、绝缘子、接线端子、插座、开关、电气箱等。

3.电缆敷设：根据安装图纸，按照规范要求进行电缆敷设，包括电缆的穿线、槽道或管道的安装、电缆支架的悬挂等。

4.电缆连接：在电缆敷设完成后，需要进行电缆的连接，包括电缆末端的剥皮、绝缘子的安装、接线端子的连接等。

5.控制柜安装：安装控制柜是电气设备安装的一个重要环节，包括控制柜的安装位置确定、控制柜的固定、控制柜内电气设备的安装等。

6.照明设备安装：在电气设备安装过程中，还需要安装各种照明设备，包括室内照明、室外照明等，在安装过程中需要考虑照明设备的位置、布线、开关控制等。

7.电气设备调试：电气设备安装完成后，需要进行电气设备的调试工作，包括电气设备的接地、电气设备的接线、电气设备的保护与控制系统的调试等。

以上是电气设备安装工程的主要组成部分，下面介绍一些常用的电气材料和设备。

二、常用电气材料和设备： 1.电缆：电气设备安装需要使用电缆进行线路连接，电缆按照不同的规格和要求，可分为塑料绝缘电缆、橡皮绝缘电缆、布电缆等。

2.电线：电线是电气设备安装中常用的导线材料，根据用途和规格的不同，可分为铜芯电线、铝芯电线等。

3.接线端子：接线端子用于电缆和设备的连接，有固定型和可拆卸型两种。

4.开关：用于开关电气设备的通断，包括手动开关、刀开关、断路器等。

5.插座：用于插入电器设备的插座，根据使用场所不同，可分为常见的家用插座、工业插座等。

6.电气箱：用于集中安装电气设备的箱体，可保护电气设备免受外界环境的影响。

7.照明设备：用于照明的设备，包括照明灯具、球泡灯、荧光灯管等。

8.控制柜：专门用于安装控制设备的箱体，可集中安装各种控制设备，如PLC控制器、变频器等。

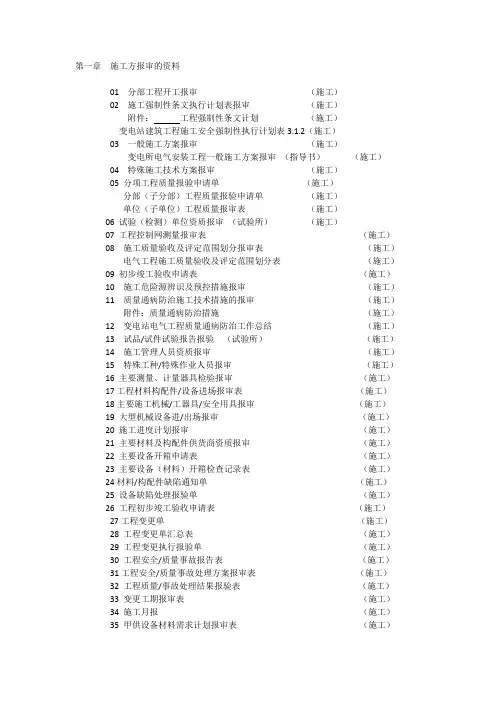

施工方报审的资料目录(电气安装)
