钢结构加工流程

钢结构构件制作工艺
钢结构构件的制作工艺流程一般包括以下几个步骤：
1. 设计和制图：根据建筑设计要求，制作详细的钢结构构件设计图纸。

2. 材料准备：选择合适的钢材，如钢板、型钢等，并进行检验和预处理，如除锈、防腐等。

3. 切割和加工：使用火焰切割、等离子切割或机械切割等方法，将钢材按照设计要求切割成所需的形状和尺寸。

4. 弯曲和成型：对于需要弯曲或成型的构件，使用折弯机、压弯机或滚弯机等设备进行加工。

5. 焊接：将切割和加工好的构件通过焊接的方式连接在一起。

常见的焊接方法包括电弧焊、气体保护焊、埋弧焊等。

6. 矫正和修整：对焊接后的构件进行矫正，以确保其几何尺寸和形状符合设计要求。

同时，对构件的表面进行修整，去除毛刺、焊渣等。

7. 质量检验：对制作完成的钢结构构件进行严格的质量检验，包括尺寸检查、焊缝检验、外观检查等。

8. 防腐和涂装：对钢结构构件进行防腐处理，如喷涂防锈漆、镀锌等。

根据需要，还可以进行涂装，以增加构件的美观和耐久性。

9. 包装和运输：将制作好的钢结构构件进行包装，以保护其在运输过程中不受损坏。

最后，将构件运至施工现场进行安装。

以上是钢结构构件制作的一般工艺流程，具体的制作过程可能会因项目的要求和使用的设备而有所不同。

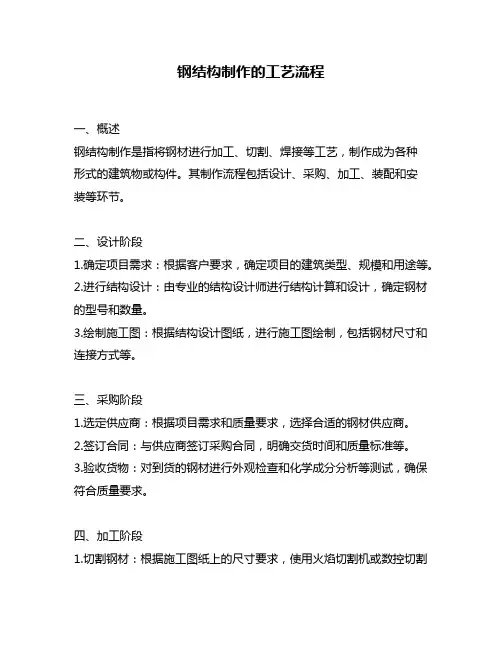

钢结构制作的工艺流程一、概述钢结构制作是指将钢材进行加工、切割、焊接等工艺，制作成为各种形式的建筑物或构件。

其制作流程包括设计、采购、加工、装配和安装等环节。

二、设计阶段1.确定项目需求：根据客户要求，确定项目的建筑类型、规模和用途等。

2.进行结构设计：由专业的结构设计师进行结构计算和设计，确定钢材的型号和数量。

3.绘制施工图：根据结构设计图纸，进行施工图绘制，包括钢材尺寸和连接方式等。

三、采购阶段1.选定供应商：根据项目需求和质量要求，选择合适的钢材供应商。

2.签订合同：与供应商签订采购合同，明确交货时间和质量标准等。

3.验收货物：对到货的钢材进行外观检查和化学成分分析等测试，确保符合质量要求。

四、加工阶段1.切割钢材：根据施工图纸上的尺寸要求，使用火焰切割机或数控切割机对钢材进行切割。

2.焊接钢材：将切割好的钢材进行焊接，包括手工焊接和自动化焊接等。

3.热处理：对一些大型结构件进行热处理，提高其强度和硬度等性能。

4.表面处理：对焊接好的钢材进行喷漆或镀锌等表面处理，保护其不受氧化腐蚀。

五、装配阶段1.制作构件：将加工好的钢材制作成为各种构件，如梁、柱、桥架等。

2.组装构件：将制作好的构件按照施工图纸上的要求进行组装，并进行质量检查。

3.制作节点：制作节点连接板和螺栓等零部件，并对其进行质量检查。

六、安装阶段1.运输到现场：将组装好的钢结构构件运输到现场。

2.吊装安装：使用吊车或塔吊等设备，将钢结构构件按照设计要求进行安装。

3.连接节点：使用螺栓或焊接等方式连接节点零部件，确保整个结构稳定牢固。

七、验收阶段1.质量检查：对已安装完成的钢结构进行全面检查，确保符合设计要求和质量标准。

2.验收报告：出具验收报告，确认钢结构的安装质量和稳定性等达到要求。

3.交付使用：将钢结构交付给客户使用。

八、总结钢结构制作的工艺流程包括设计、采购、加工、装配和安装等环节。

每一个环节都需要严格控制质量，确保最终产品符合客户需求和质量标准。

钢结构生产工艺流程钢结构生产工艺流程是指将钢材经过一系列工艺处理，加工成具有一定形状和性能的钢结构产品的过程。

下面就以一座钢结构建筑的生产工艺流程为例，进行详细介绍。

首先，钢结构生产工艺的第一步是设计和制定施工方案。

根据建筑设计要求和结构荷载，结构工程师进行结构计算和分析，确定钢结构的布局、尺寸和型号。

在此基础上，制定施工方案，确定施工程序和要求。

第二步是进行构件制作。

钢结构的构件主要包括柱、梁、横梁、框架等，根据设计和制定的施工方案，将钢材定尺切割，并对连接部位进行加工，如焊接、切割孔洞等。

然后，对构件进行预制和组装，通过焊接、螺栓连接等方式完成构件的制作。

第三步是进行构件加工。

钢结构构件在制作完成后，还需进行后续的喷丸除锈、酸洗等工艺处理，以提高构件的表面质量和耐腐蚀性能。

此外，还需要进行涂层处理，如防火涂层、防锈漆等，以提高结构的使用寿命和防护功能。

第四步是进行构件安装。

在进行构件安装前，需要进行构件的验收和检测，以确保符合设计要求和质量标准。

然后，按照施工方案和工艺要求，以准确的位置和角度，通过吊装、焊接等方式将构件进行安装、连接。

安装完成后，进行隐蔽工程验收，如焊缝探伤、连接点检测等。

第五步是进行整体吊装和拼装。

当所有构件安装完毕后，钢结构建筑需要进行整体吊装和拼装。

通过大型吊机等设备，将整个钢结构抬升并定位到设计位置，然后进行拼装和连接。

在整体拼装过程中，需要严格控制吊装高度和水平度，确保结构稳定和安全。

第六步是进行验收和检测。

在钢结构建筑的生产过程中，需要进行质量验收和检测。

主要包括构件制作的质量检测、焊接连接的质量检测、构件尺寸和位置的测量等。

通过验收和检测，确保钢结构的质量和安全性符合相关标准和要求。

最后，是进行钢结构的保养和维护。

钢结构建筑投入使用后，需要定期进行保养和维护，包括涂层修补、排水系统清洁、防腐防锈处理等。

同时，还要进行结构的安全检查和维护，及时发现问题并进行处理，以保证结构的安全和性能。

表面处理
施工前对钢结构表面进行除锈、 除油、除尘等处理，确保表面清
洁干燥。
施工工艺
按照防火涂料厂家提供的施工工 艺进行施工，包括底漆、面漆的 涂装，确保涂层厚度均匀、防火
性能达标。
防腐防火验收标准
防腐验收标准
涂层外观平整光滑，无气泡、裂纹、剥落等缺陷；涂层厚度 符合设计要求；附着力强，无起皮、脱落等现象。
检测结果记录与分析
详细记录各项检测结果，并进行综合分 析和评估。
验收标准与程序
01
02
03
验收标准
根据钢结构的设计要求、 相关标准和合同约定，制 定具体的验收标准。
验收程序
按照规定的验收流程进行 ，包括文件审查、现场检 查、试验验证等环节。
验收文件与资料
准备完整的验收文件，包 括设计文件、制造图纸、 检测报告等。
涂装与防腐
根据设计要求，在钢材表面涂覆相应的涂料或防腐材料，以提高钢材的耐腐蚀性 和美观度。
02
构件加工与组装
焊接工艺评定
焊接工艺评定是钢结构制造过程中的 重要环节，它通过对焊接接头进行力 学性能、弯曲性能等试验，来验证焊 接工艺的可行性和合理性。
焊接工艺评定的试验方法和验收标准 需符合国家相关标准和规范的要求。
涂料、氯化橡胶涂料等。
表面处理
施工前对钢结构表面进行除锈、除 油、除尘等处理，确保表面清洁干 燥。
施工工艺
按照涂料厂家提供的施工工艺进行 施工，包括底漆、中间漆和面漆的 涂装，确保涂层厚度均匀、附着力 强。
防火涂料选择与施工
涂料类型
根据钢结构的耐火极限要求，选 择适合的防火涂料，如膨胀型防 火涂料、非膨胀型防火涂料等。
钢材边缘加工
