配电网自动化中馈线自动化的实现与分析
郝晶
（哈尔滨光宇电气自动化有限公司，黑龙江哈尔滨１５００８６）
摘要：针对１０ｋＶ配电网实现馈线自动化（ＦＡ）技术进行了全面分析，对其在提高供电质量、供电可靠性和灵活性等方面的作
用作了进一步阐述。
关键词：配电网；馈线自动化；控制方式
１馈线自动化的作用
１．１减少停电时间，提高供电可靠性。城市供电网的发展是
采用环网“手拉手”供电方式并用负荷开关将线路分段，利用馈 线自动化系统，实现故障段的自动隔离，既无故障区段自动恢复
供电，可缩小故障停电范围，减少用户停电时间。
１．２降低网损，提高供电质量。馈电自动化系统可以实时监
视线路电压的变化，自动调节变压器的输出电压或分段投切无
功补偿电容器组，保证用户电压满足要求，实现电压合格率指 标。、 １．３实现状态检修，减少配电网运行和维护费用。馈线自动
化系统可对配电系统及设备运行状态进行实时监控，可以有目
的的适时安排检修，减少检修的盲目性。 ２馈线自动化的控制方式
根据故障隔离、网络重构策略的着重点不同，馈线自动化主
要经历了三种不同的控制模式，前两种使用最为广泛。 ２．１分布就地控制方式 ２．１．１利用重合器和分段器。这是在通信技术不发达、配电自
动化发展的初始阶段所采用的做法，主要方式是重合器（断路 器）加分段器。以架空环网为例，变电站的出线采用重合器，其它
的柱上开关为分段器。故障时，通过检测电压加时限，利用上一
级重合器的多次重合，实现故障隔离，然后按事先顺序自动恢复 送电。该方法不需要通信手段，实现简单，但存在如下问题：（１）
经过多次重合，才能将故障隔离，对配电系统和一次设备有一定
的冲击。（２）为了故障隔离，涉及到非故障区段，由于总有一侧与
故障段相连的分断器需要在联络开关合上后，依靠非故障线的

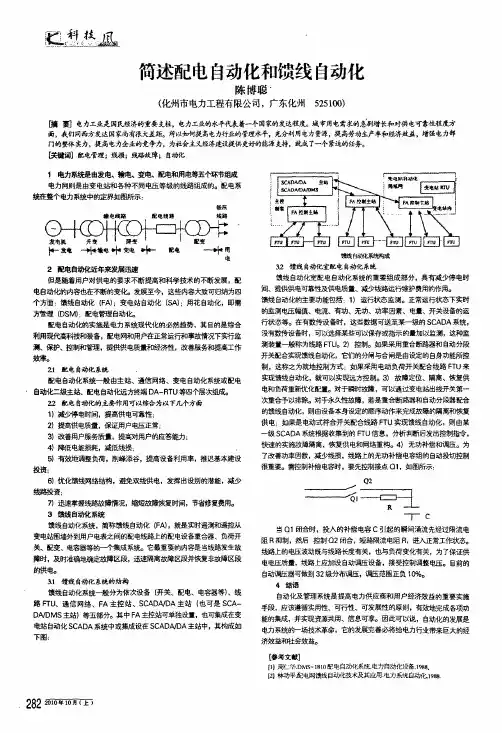

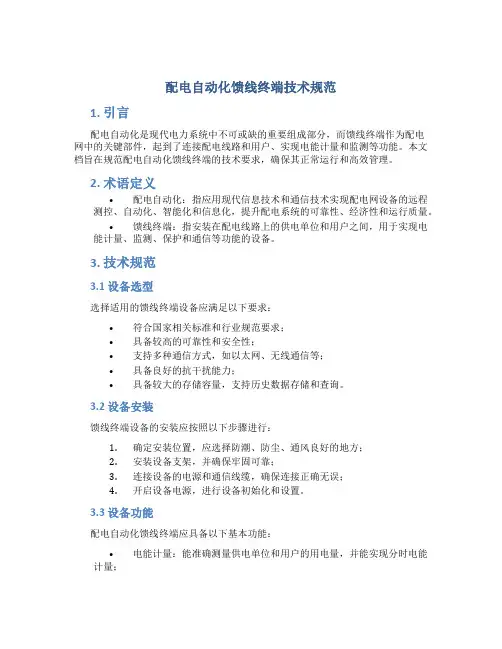

配电自动化馈线终端技术规范
1. 引言
配电自动化是现代电力系统中不可或缺的重要组成部分，而馈线终端作为配电网中的关键部件，起到了连接配电线路和用户、实现电能计量和监测等功能。本文档旨在规范配电自动化馈线终端的技术要求，确保其正常运行和高效管理。
2. 术语定义
• 配电自动化：指应用现代信息技术和通信技术实现配电网设备的远程测控、自动化、智能化和信息化，提升配电系统的可靠性、经济性和运行质量。
• 馈线终端：指安装在配电线路上的供电单位和用户之间，用于实现电能计量、监测、保护和通信等功能的设备。
3. 技术规范
3.1 设备选型
选择适用的馈线终端设备应满足以下要求：
• 符合国家相关标准和行业规范要求；
• 具备较高的可靠性和安全性；
• 支持多种通信方式，如以太网、无线通信等；
• 具备良好的抗干扰能力；
• 具备较大的存储容量，支持历史数据存储和查询。
3.2 设备安装
馈线终端设备的安装应按照以下步骤进行：
1. 确定安装位置，应选择防潮、防尘、通风良好的地方；
2. 安装设备支架，并确保牢固可靠；
3. 连接设备的电源和通信线缆，确保连接正确无误；
4. 开启设备电源，进行设备初始化和设置。
3.3 设备功能
配电自动化馈线终端应具备以下基本功能：
• 电能计量：能准确测量供电单位和用户的用电量，并能实现分时电能计量； • 供电质量监测：能监测供电质量参数，如电压、电流、频率等，并及时报警；
• 远程通信：能与配电自动化系统进行远程通信，实现数据传输和命令下发等功能；
• 保护功能：能对电力系统中的故障进行检测和保护，如过电流、短路等故障；
• 数据存储和查询：能对历史数据进行存储和查询，方便后续分析和评估。
3.4 设备管理
为了保证馈线终端设备的正常运行和高效管理，应进行以下管理措施：
• 定期检查设备的运行状态和通信连接情况，及时处理故障；
• 定期对设备进行维护和保养，确保设备的可靠性；
智能配电网分布式馈线自动化技术概述
智能配电网是一种基于信息技术和通信技术的电力系统，它通过将传统的单一控制中心改为分布式控制和管理，实现电力系统的自动化、智能化和可靠性的提高。而其中的分布式馈线自动化技术则是智能配电网中一个重要的组成部分。
分布式馈线自动化技术旨在实现对配电网中各馈线的检测、分析、控制和优化调度等功能。它通过使用传感器、执行器以及通信和控制系统等技术手段，实时获取和处理配电网的各种数据，并根据系统需求进行相应的操作。
在传统的配电网中，馈线的自动化控制主要是由集中的控制中心实现的，而分布式馈线自动化技术则改变了这一模式。首先，它使用分散在各个馈线节点上的智能终端设备，实时监测和采集电网运行状态的各种数据。这些数据包括电压、电流、功率、负荷、开关状态等信息。然后，通过通信系统将这些数据传输到集中的控制中心，并进行实时的分析和处理。最后，根据分析结果，控制中心通过通信系统下发相应的控制命令到馈线节点上的智能终端设备，实现对电网的自动控制。
分布式馈线自动化技术的一个重要功能是实时监测和故障检测。它能够通过智能终端设备实时获取电网的各种运行数据，对电网进行实时监测。同时，它还可以通过对数据进行分析，快速准确地检测出电网中的故障，并根据故障类型和位置进行定位和诊断。
分布式馈线自动化技术还具有智能分合闸功能。通过智能终端设备，它可以实时感知电网的运行状态，并根据运行状态进行分合闸操作。当电网出现异常或超负荷等情况时，它可以自动进行分闸操作，保护电网和设备的安全。同时，当故障排除或负荷恢复时，它可以自动进行合闸操作，恢复供电。
此外，分布式馈线自动化技术还包括对电网的优化调度功能。它可以通过智能终端设备收集各馈线的负荷数据，并根据负荷情况进行合理调度。它可以实现对电网的负荷均衡、优化供电路径选择、降低电网损耗等功能，提高电网的运行效率和经济性。
总之，分布式馈线自动化技术是智能配电网中的重要组成部分，它通过使用分散在各个馈线节点上的智能终端设备，实现对电网的实时监测、故障检测、分合闸操作和优化调度等功能，进一步提高电力系统的自动化、智能化和可靠性。
一… …… 量 塑堡 交流与探讨ＡＮＨＵ ＳＣＩＥＮＣＥ ＴＥＣＨＮＯＬＯＧＹ ｛ ＆ ｛ｌ………’。 面可实现每一个用户获得两个电源支持 的可能性．为正常和事故状态下转移负荷 提供条件：同时还可减少供电部门到达现 场处理故障的Ｂ，－ｊ％￣ｎ作业工作量。 二、配电自动化主要功能要求 １．变电站站内自动化 变电站站内自动化．主要是通过调度 自动化系统和配电自动化系统的接口部 分，实现变电站站内数据的采集及安全监 视和控制（ＳＣＡＤＡ）。它通过站内远方终端 （ＲＴＵ），一方面是向ＳＣＡＤＡ系统传送数 据和接受操作命令．另一方面是向配电自 动化系统传送数据和接受操作命令．以实 现数据采集、数据处理和统计、开关操作、 电压和力率控制、报表打印、事件告警、数 据转发等功能。 ２．馈线自动化 馈线自动化的主要任务一是数据采 集和监视控制（配网ＳＣＡＤＡ功能），包括 对干线、支线和配电变压器负荷的测量， 及对环网开关、负荷开关、重合器、分段器 等设备的运行状态监视和控制：二是馈线 故障时自动确认故障线段，迅速隔离故障 线段，及时恢复对非故障线段的供电．缩 小故障停电范围和减少对用户的停电时 间，提高对用户供电的可靠性。 要实现馈线自动化，必须满足以下前 提。一是要具备可靠的一次设备和合理的 配电网络结构．具备环网供电的条件：二 是各环网开关、负荷开关等应具备远方操 作功能：三是必须具备可靠的开关操作电 源和供数据采集系统用的工作电源，以及 不受外界环境影响的通信系统。 馈线自动化的主要功能包括：（１）采 集线路上环网开关（负荷开关）等设备正 常运行时各回路的电流和开关位置信号， 以及现场设备的监视信号等。（２）当馈线 故障时．自动判断馈线故障线段和故障性 质（相间短路或单相短路故障），并对各环 网开关或负荷开关进行动作次数统计等。 并以图形和表格等方式显示各种信息。 （３）完成正常运行过程中投、切馈线开关； 遥控投、切馈线，环网开关或负荷开关；遥 ■■Ｉ ２０１３￣１０期 控投、切空载线、空载变压器或线路电容 器：当馈线发生故障时自动隔离故障线 段，自动恢复对非故障线段的供电。（４）当 遥测量越限、设备运行异常时，发出声、光 报警信号，并登录、打印归档。（５）根据用 户需求生成日报、月报、年报等各类表格； 用户可自行编辑、绘制各种图表并提供多 窗口的画面显示。（６）数据转发，保证网络 上各工作站数据的一致性。（７）自动对时， 保证全网时钟的统一。 ３．负荷管理和控制 负荷管理和控制主要是调整发电与 用电负荷之间的平衡。在配电网的正常运 行情况下，监视用电负荷，搞好计划用电， 缓解电网的供需矛盾：在配电网紧急情况 下，对用电负荷实行监控，进行削峰、填 谷。使电网负荷变化趋于平衡，提高设备 的利用率、降低供电成本：在事故情况下， 自动切除预先安排好的非重要负荷，保证 对重要负荷的不间断供电：监视耗电大户 和非重要用户用电计划的执行情况，在负 荷高峰时发出警告信号．让其自行减少负 荷。进行避峰让电．达到系统负荷总量平 衡。 ４．抄表计费自动化 用电抄表计费自动化系统，通过先进 的通信手段．对用户电量数据进行遥测， 自动计量用户的用电量。同时，对电量进 行动态管理，按峰谷、季节等不同情况和 阶段．自动完成多种电价的计算并自动完 成电费结算和打印收费单据等工作。 ５．配电网地理位置管理系统 配电网地理信息管理系统主要是利 用计算机的数据库管理和数字图形显示 的新技术．对配电网的设备、基础数据、 运行信息等，通过计算机网络进行管理， 以图文并茂的形式在屏幕上显示或打印 输出，完成配网运行维护的自动化管理。 一是对电网线路和设备、变电站结 线图等各种图纸资料。利用计算机进行 综合管理，方便进行查询、显示、维护、修 改输出。二是将各种线路、设备等图纸资 料同馈线图结合起来进行综合管理，在 馈线图上用鼠标查询各种数据图像信 息 三是将地形图和架空线路、电缆线 路、配电及杆塔等线路图叠加显示，使地 形图和线路图按实际位置一一对应。四 是实现多种统计功能。可任意指定在某 一地图范围内或某条馈线上，按不同电 压等级和型号，按日期和设备的大修周 期对线路和配电设备进行多口径的统 计。五是实现不同网络互联功能，对配电 网进行动态管理。六是利用管理信息系 统将运行维护信息显示在地理信息图 上．实现配电网运行维护管理。七是实现 电网停电复役管理和故障处理。八是完 成配电网规划和工程设计。 三、配电自动化实施原则 配电自动化是电力系统现代化发展 的必然趋势。配电自动化投资大，是一项 系统工程，需根据各个区块的不同特点、 社会用电需求，技术经济基础条件、配电 网结构、设备的运行状况和对供电可靠性 的要求等方面统一考虑，妥善处理好局部 和整体、近期和远期的关系，制订出整体 规划和实施原则。 实施配电自动化应坚持贯彻统筹规 划、分步实施、先进实用、安全可靠的规划 原则。在城网规划及实施的基础上进行。 实施配电自动化还应根据城市经济 与社会发展规划，以及本地用户对供电可 靠性和服务质量的要求，结合配网结构与 改造能力，因地制宜将城市配网分区域设 定发展目标。例如：市中心区重要用户多， 负荷密度高，线路走廊资源十分紧张，用 户对供电可靠性较为繁感的区域。城网改 造后。供电半径趋于合理，网架和设备得 到加强．线路间的相互联接已具备条件， 是首期实现自动化的区域。市发展区负荷 密度小．虽经城网改造，但网架结构较薄 弱．线路间不具备相互联接但具有发展潜 力的区域．应按自动化目标规划．视条件 分步实施。城市边缘区，近１０年内仍以辐 射网络供电的区域，因未具备互联条件而 需要搞自动化的，可按就地智能化目标来 规划并组织实施。 责任编辑：
