文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.中国南方电网有限责任公司配电自动化典型配置技术方案南方电网公司二〇一六年六月目录1 范围 ......................................... 错误!未定义书签。
2规范性引用文件 ............................... 错误!未定义书签。
3总体原则 ..................................... 错误!未定义书签。
4技术方案 ..................................... 错误!未定义书签。
4.1建设模式.................................. 错误!未定义书签。
4.2配电自动化主站配置方案.................... 错误!未定义书签。
4.3配电自动化通信配置方案.................... 错误!未定义书签。
4.4馈线自动化配置方案........................ 错误!未定义书签。
附录A........................................... 错误!未定义书签。
附录B........................................... 错误!未定义书签。
附录C........................................... 错误!未定义书签。
南方电网公司配电自动化典型配置技术方案1范围本技术方案规定了南方电网公司四级地区六类供电区配电自动化的典型配置，适用于南方电网公司范围内配电自动化主站、通信、终端的规划、设计、建设、改造等工作。
2规范性引用文件下列文件对于本技术方案的应用是必不可少。
凡是注日期的引用文件，仅注日期的版本适用于本技术方案。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本技术方案：DL/T 390-2016 县域配电自动化技术导则DL/T 721-2013 配电自动化远方终端DL/T 814-2013 配电自动化系统技术规范DL/T 1080 电力企业应用集成配电管理的系统接口DL/T 5709-2014 配电自动化规划设计导则Q/CSG 110035-2012南方电网10kV-110kV线路保护技术规范Q/CSG110037-2012南方电网10kV～110kV系统继电保护整定计算规程Q/CSG 1201001-2014 配电自动化规划导则Q/CSG 1203004.3-2014 20kV及以下电网装备技术导则Q/CSG1203014-2016 10kV柱上真空断路器成套设备技术规范Q/CSG1203015-2016 10kV柱上真空负荷开关自动化成套设备技术规范Q/CSG1203017-2016 配电自动化站所终端技术规范Q/CSG1203018-2016 配电自动化馈线终端技术规范Q/CSG1203019-2016 配电线路故障指示器技术规范Q/CSG 1204005.71-2014南方电网一体化电网运行智能系统技术规范Q/CSG1204009-2015中国南方电网电力监控系统安全防护技术规范加快配电网（含农村电网）建设改造行动计划实施方案（2015-2020年）（南方电网计〔2015〕91号）电力监控系统安全防护规定（国家发改委〔2014〕14号令）国家发展改革委关于加快配电网建设改造的指导意见（发改能源〔2015〕1899号）国家能源局关于印发配电网建设改造行动计划（2015-2020年）的通知（国能电力〔2015〕290号）3总体原则a)配电自动化应遵循“简洁、实用、经济”的建设思路，采用“差异化”技术实现方案，满足提高供电可靠性、改善供电质量、提升配网管理水平的业务需求。
配电网馈线自动化技术及其应用1. 引言1.1 配电网馈线自动化技术及其应用配电网馈线自动化技术是指利用先进的信息通信技术和智能电力设备，实现对配电网馈线的监测、控制和故障处理的自动化技术。
在传统的配电网中，供电过程主要由人工操作控制，存在着运行效率低、响应速度慢、故障处理困难等问题。
而配电网馈线自动化技术的出现，使得配电网具备了更高的智能化和自动化水平，能够实现实时监测、智能调度和故障快速定位与恢复。
配电网馈线自动化技术的应用范围非常广泛，不仅可以提高供电可靠性和供电质量，还可以实现对电网的远程监控和管理，提高供电效率和运行安全性。
特别是在大规模的城市化进程中，配电网馈线自动化技术更显得尤为重要，可以有效应对城市化所带来的电力需求增长和电网负荷波动的挑战。
通过不断的技术创新和应用实践，配电网馈线自动化技术将为电力行业带来更多的优势和机遇，同时也面临着发展中的挑战和难题。
我们需要不断完善配电网馈线自动化技术，推动其更好地应用于电力系统中，实现电力系统的智能化、高效化和可靠化。
2. 正文2.1 技术原理配电网馈线自动化技术的技术原理主要包括智能感知、数据通信、决策控制和执行操作四个方面。
智能感知是配电网馈线自动化技术的核心之一。
通过安装各种传感器和监测设备，对配电网中的各种参数进行实时监测和数据采集，如电流、电压、功率、功率因数等，从而实现对整个配电网状态的全面感知。
数据通信是技术原理中不可或缺的一环。
配电网馈线自动化系统通过各种通信网络，如无线通信、有线通信等，实现各个装置之间的数据传输和通信，保障系统的实时性和可靠性。
决策控制是技术原理中的关键环节。
根据传感器采集到的数据和系统设定的策略，系统可以自动进行决策和控制，实现对设备的远程操作和控制，保障配电网的安全稳定运行。
执行操作是技术原理的最终落实。
系统根据决策控制的指令，对配电网中的设备进行实际操作，如开关控制、设备投切等，从而实现对配电网馈线的自动化管理和运行。
10kV配电网馈线自动化系统控制技术分析及应用葛树国,沈家新(佛山市顺德电力设计院有限公司,广东佛山 528300) 摘 要:本文介绍了10kV 配电网馈线自动化系统的控制方式及应用,馈线自动化的典型控制技术方案,着重对馈线自动化控制技术方式进行了分析比较,对就地式馈线自动化重合器方式、智能分布式控制方式,以及主站监控式、子站监控式的集中式馈线自动化作了详细的论述,总结了各种馈线自动化技术方案在不同供电区域的应用。
关键词:馈线自动化;控制技术;控制方式;就地控制;远方控制;分布式智能控制 中图分类号:T M 246+.5 文献标识码:A 文章编号:1006—7981(2012)15—0096—03 馈线自动化控制是指在正常情况下,远方实时监控馈线分段开关与联络开关,并实现线路开关的远方合闸和分闸操作,在故障时获取故障记录,并自动判别和隔离馈线故障区段以及恢复对非故障区域供电。
1 馈线自动化的控制方式及功能1.1 控制方式馈线自动化[1]的控制方式分为远方控制和就地控制,这与配电网中可控设备(主要是开关设备)的功能有关。
如果开关设备是电动负荷开关,并有通信设备,那就可以实现远方控制分闸或合闸;如果开关设备是重合器、分段器、重合分段器,它们的分闸或合闸是由这些设备被设定的自身功能所控制,这称为就地控制。
远方控制又可分为集中式和分散式两类。
所谓集中式,是指由SC ADA 系统根据从F TU 获得的信息,经过判断作出控制,亦称为主从式;分散式是指FT U 向馈线中相关的开关控制设备发出信息,各控制器根据收到的信息综合判断后实施对所控开关设备的控制。
1.2 控制功能运行状态监控[2]:监控内容主要包括所有被监控的线路(包括主干线和各支路)的电压、电流、有功功率、无功功率、功率因数、电能量等电气参数。
能够实时显示配电网络的运行工况:实时监视10kV 线路分段开关、联络开关等设备运行状态;线路分段开关和联络开关的遥控;通过运行状态的监测,可以实现远动或者三遥(遥信、遥测、遥控)的功能。

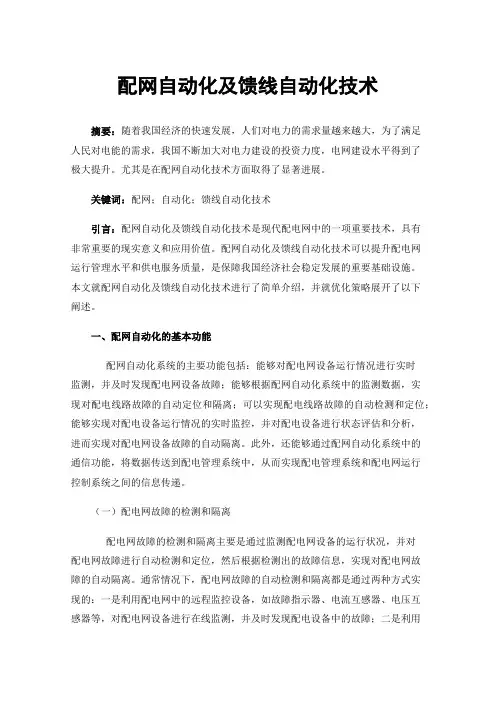

配网自动化及馈线自动化技术摘要：随着我国经济的快速发展，人们对电力的需求量越来越大，为了满足人民对电能的需求，我国不断加大对电力建设的投资力度，电网建设水平得到了极大提升。
尤其是在配网自动化技术方面取得了显著进展。
关键词：配网；自动化；馈线自动化技术引言：配网自动化及馈线自动化技术是现代配电网中的一项重要技术，具有非常重要的现实意义和应用价值。
配网自动化及馈线自动化技术可以提升配电网运行管理水平和供电服务质量，是保障我国经济社会稳定发展的重要基础设施。
本文就配网自动化及馈线自动化技术进行了简单介绍，并就优化策略展开了以下阐述。
一、配网自动化的基本功能配网自动化系统的主要功能包括：能够对配电网设备运行情况进行实时监测，并及时发现配电网设备故障；能够根据配网自动化系统中的监测数据，实现对配电线路故障的自动定位和隔离；可以实现配电线路故障的自动检测和定位；能够实现对配电设备运行情况的实时监控，并对配电设备进行状态评估和分析，进而实现对配电网设备故障的自动隔离。
此外，还能够通过配网自动化系统中的通信功能，将数据传送到配电管理系统中，从而实现配电管理系统和配电网运行控制系统之间的信息传递。
（一）配电网故障的检测和隔离配电网故障的检测和隔离主要是通过监测配电网设备的运行状况，并对配电网故障进行自动检测和定位，然后根据检测出的故障信息，实现对配电网故障的自动隔离。
通常情况下，配电网故障的自动检测和隔离都是通过两种方式实现的：一是利用配电网中的远程监控设备，如故障指示器、电流互感器、电压互感器等，对配电网设备进行在线监测，并及时发现配电设备中的故障；二是利用馈线自动化系统中的馈线自动化装置，根据配电网设备运行过程中产生的信号，对配电线路故障进行自动检测和定位。
除此之外，还可以在配网自动化系统中设置录波器，通过对配电线路运行数据的采集和处理，实现对配电网设备故障信息的实时监测和分析。
（二）配电网运行状态评估与分析配电网运行状态的评估与分析，主要是指通过对配电网运行情况进行实时监测，并结合配电网运行的实际情况，对配电线路、配电设备以及配电区域的运行状态进行分析。

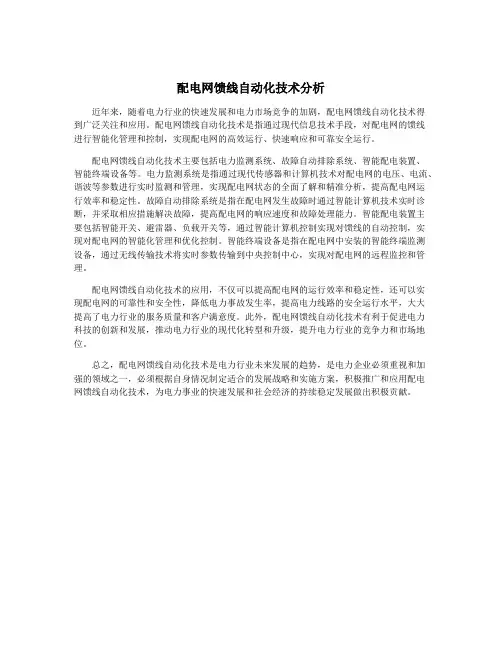

配电网馈线自动化技术分析近年来，随着电力行业的快速发展和电力市场竞争的加剧，配电网馈线自动化技术得到广泛关注和应用。
配电网馈线自动化技术是指通过现代信息技术手段，对配电网的馈线进行智能化管理和控制，实现配电网的高效运行、快速响应和可靠安全运行。
配电网馈线自动化技术主要包括电力监测系统、故障自动排除系统、智能配电装置、智能终端设备等。
电力监测系统是指通过现代传感器和计算机技术对配电网的电压、电流、谐波等参数进行实时监测和管理，实现配电网状态的全面了解和精准分析，提高配电网运行效率和稳定性。
故障自动排除系统是指在配电网发生故障时通过智能计算机技术实时诊断，并采取相应措施解决故障，提高配电网的响应速度和故障处理能力。
智能配电装置主要包括智能开关、避雷器、负载开关等，通过智能计算机控制实现对馈线的自动控制，实现对配电网的智能化管理和优化控制。
智能终端设备是指在配电网中安装的智能终端监测设备，通过无线传输技术将实时参数传输到中央控制中心，实现对配电网的远程监控和管理。
配电网馈线自动化技术的应用，不仅可以提高配电网的运行效率和稳定性，还可以实现配电网的可靠性和安全性，降低电力事故发生率，提高电力线路的安全运行水平，大大提高了电力行业的服务质量和客户满意度。
此外，配电网馈线自动化技术有利于促进电力科技的创新和发展，推动电力行业的现代化转型和升级，提升电力行业的竞争力和市场地位。
总之，配电网馈线自动化技术是电力行业未来发展的趋势，是电力企业必须重视和加强的领域之一，必须根据自身情况制定适合的发展战略和实施方案，积极推广和应用配电网馈线自动化技术，为电力事业的快速发展和社会经济的持续稳定发展做出积极贡献。
一种配电网馈线自动化典型实施方案
摘要：目前配电自动化建设任务紧迫，适合公司配网实际的就地型馈线自动化
方案趋于成熟，基本具备实施条件，在国网各地市公司配电自动化“一线一案”方
案设计中采用。
本方案采用低成本无线通信，达到集中式光纤通信的效果。
本技
术方案可以有效提升配电安全经济运行水平和服务水平，有效提升配网生产科技
水平，有效提升配电网供电可靠性。
关键词：配电网馈线自动化方案
1 引言
以公司“十三五”配网规划为依据，按照配电自动化与配网网架“统筹规划、同
步建设”的原则，采取“主站一体化、终端和通信差异化”的模式，结合自身网架、设备情况以及工程建设承载能力，准确把握建设改造原则，差异化开展项目建设。
全面推进配电自动化建设，着力提升配电自动化应用水平，全面支撑配电网精益
管理和精准投资，不断提高配电网供电可靠性、供电质量和效率效益。
2 技术方案
充分考虑电网公司配网柱上开关为断路器、环网柜型号多的现状，制定试点
方案的技术原则为：
1)综合运用配网技术及重合闸后加速、电压—电流时间型等就地型馈线自动
化原理，不依赖通信和主站，实现馈线故障就地自动快速处理；
2)采用暂稳态量自举识别的单相接地故障检测技术，与馈线自动化相结合，
实现不依赖通信和主站，对现有馈线实现单相接地故障就地自动快速处理；
3)上述馈线自动化技术方案的实施，需要变电站10kV出线开关速断保护延时0.2/0.4秒，建议研究编制配电网继电保护整定计算技术导则。
通过上述手段，简化配电自动化运维难度，切实提升配网故障处理自动化水平，提高供电可靠性，同时有利于FA等考核指标的实现。
2.1架空线路方案
架空线路主干线采用电压-电流时间+重合闸后加速；分支线与站内出线开关
两级时间级差配合的就地型馈线自动化方案。
本方案适用于各种架空配网线路，特别适合于城镇和城乡架空线路。
电压-电流时间+合闸速断+二级继电保护就地型馈线自动化模式是电压—时间
型和重合闸后加速型以及配电网继电保护用户分界开关配合的就地馈线自动化模
式的综合应用，适用于馈线开关为断路器的架空线路，变电站出线开关的速断保
护需要延时0.2/0.4s。
馈线末端或分支故障时由相应的末端或分支开关直接跳闸
隔离故障，不影响主干线供电；馈线主干线故障时由变电站出线开关跳闸隔离故障，只需要重合一次，依靠故障区段的分段断路器开关跳闸闭锁功能切除和隔离
永久故障。
主干线开关：电压—电流时间-重合闸后加速工作模式
分支及用户开关：两级级差保护工作模式
图1：电压电流+继电保护就地型馈线自动化示例
主干线分段开关和联络开关设定为电压-电流时间-重合闸后加速工作模式，末端（分支或）用户开关处于保护工作模式。
对于农网长线路，当变电站出线保护不能覆盖全线路的时候，中后段主干线
应加一级分段开关保护配合。
2.2电缆线路方案
电缆网/混合网线路进出线采用基于区间通信+电压-电流时间+重合闸后加速；分支线与站内出线开关两级时间级差配合的就地型馈线自动化方案。
本方案适用于各种电缆网线路，近期光纤通信建设不到位。
具体方案见下图3。
主干线开关：电压—电流时间-重合闸后加速工作模式
分支及用户开关：两级级差保护工作模式
图3：电缆网电压电流+继电保护就地型馈线自动化示例
进出线开关、分支开关选用断路器，具备分布智能馈线自动化和电压-电流时
间-重合闸后加速工作模式，末端（分支或）用户开关处于保护工作模式。
K1~K12测控单元对等通信；根据故障电流和简单拓扑实现环网柜内的主干线
和分支线定位判断与隔离。
后备策略：当通信状态异常时，全部切换为两级级差和电压-电流时间-重合闸后加速工作馈线自动化模式
3 结语
上述配电自动化方案实施以后，相间短路故障的故障隔离及非故障区域恢复
供电时间平均可以控制在10秒以内，90%的永久性单相接地故障隔离及非故障区
域恢复供电时间可以控制在10秒以内。
由于主要采用就地型故障处理模式，FA
将避开变电站开闭所综自系统、地调转发等环节、考核指标容易达成，可处于国
网先进行列。
参考文献:
[1]权力、杨志祥.基于零序网络的参数识别法在配电网单相接地故障诊断中的
应用。
《电力设备》．北京，2018．
[2]许冲冲杨志祥．基于时间序列压缩动态时间弯曲故障区段定位．《电测与
仪表》北京，2018．
作者简介：
杨志祥（1985-），男，硕士研究生，电力工程师，主要从事电力系统继电保
护和配电网自动化等方面的研究工作。
