聚丙烯酸脂消泡剂厂家—缺口也是一种美

增强PVC熔体的内聚力和均质性
JINHASS TM K-418能够显著地提高PVC熔体的压力和扭矩，从而有效增加PVC熔体的内聚力和均
质性，使所得到的PVC制品更致密，图2表明了使用K-418时PVC熔体压力和扭矩改变的效果。

增强PVC熔体强度
JINHASS TM K-418能够显著地提高PVC熔体强度，如图3所示。

较高的熔体强度有利于泡孔形状的维持，防止破孔。

从而可以得到具有更均一的泡孔结构、更低的密度和更好表面质量的发泡制品。

图3. K-418对PVC熔体强度的影响
安全操作建议
JINHASS TM K-418塑料添加剂必须远离火焰、热管、加热器或其它热源。

注意添加剂尘埃量应低于有害健康及安全的标准。

万一接触眼睛或皮肤，应立即用清水清洗眼睛以清除粉尘颗粒，受影响的皮肤应用肥皂及清水清洗。

以上建议和数据均源于可靠的信息，这只是忠告而不是担保，因为我们无法控制本产品的条件和使用。

金合思不作为任何公开或默许的担保，不承担由他人使用而引起的责任。

金合思明确拒绝为某一特殊目的而默许的不合适的保证。

我们建议未来的用户在大量选购我们的产品之前，首先确定一下它们的使用范围。

对于适用本产品或利用公开发布信息中引自专利或专利参考索引的说明材料的所有建议，都不应理解为可违反任何专利地使用我们的产品，也不应理解为同意或准许使用金合思公司的任何专利。

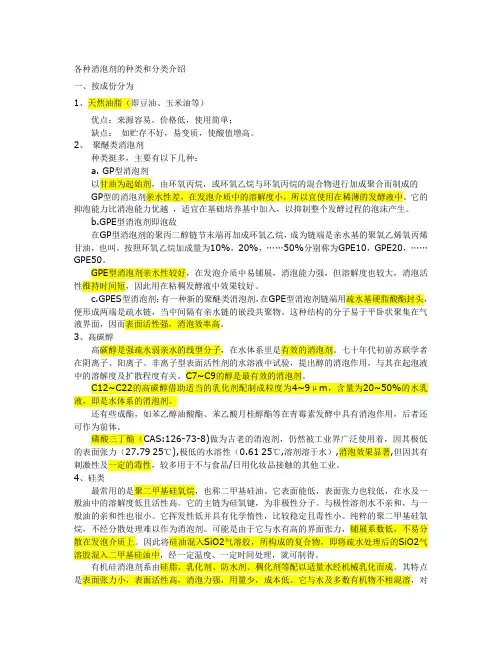

各种消泡剂的种类和分类介绍一、按成份分为1、天然油脂（即豆油、玉米油等）优点：来源容易，价格低，使用简单；缺点：如贮存不好，易变质，使酸值增高。

2、聚醚类消泡剂种类挺多，主要有以下几种：a. GP型消泡剂以甘油为起始剂，由环氧丙烷，或环氧乙烷与环氧丙烷的混合物进行加成聚合而制成的GP型的消泡剂亲水性差，在发泡介质中的溶解度小，所以宜使用在稀薄的发酵液中。

它的抑泡能力比消泡能力优越，适宜在基础培养基中加入，以抑制整个发酵过程的泡沫产生。

b.GPE型消泡剂即泡敌在GP型消泡剂的聚丙二醇链节末端再加成环氧乙烷，成为链端是亲水基的聚氧乙烯氧丙烯甘油，也叫。

按照环氧乙烷加成量为10%，20%，……50%分别称为GPE10，GPE20，……GPE50。

GPE型消泡剂亲水性较好，在发泡介质中易铺展，消泡能力强，但溶解度也较大，消泡活性维持时间短，因此用在粘稠发酵液中效果较好。

c.GPES型消泡剂：有一种新的聚醚类消泡剂，在GPE型消泡剂链端用疏水基硬脂酸酯封头，便形成两端是疏水链，当中间隔有亲水链的嵌段共聚物。

这种结构的分子易于平卧状聚集在气液界面，因而表面活性强，消泡效率高。

3、高碳醇高碳醇是强疏水弱亲水的线型分子，在水体系里是有效的消泡剂。

七十年代初前苏联学者在阴离子、阳离子、非离子型表面活性剂的水溶液中试验，提出醇的消泡作用，与其在起泡液中的溶解度及扩散程度有关。

C7~C9的醇是最有效的消泡剂。

C12~C22的高碳醇借助适当的乳化剂配制成粒度为4~9μm，含量为20~50%的水乳液，即是水体系的消泡剂。

还有些成酯，如苯乙醇油酸酯、苯乙酸月桂醇酯等在青霉素发酵中具有消泡作用，后者还可作为前体。

磷酸三丁酯（CAS:126-73-8)做为古老的消泡剂，仍然被工业界广泛使用着，因其极低的表面张力（27.79 25℃),极低的水溶性（0.61 25℃,溶剂溶于水）,消泡效果显著,但因其有刺激性及一定的毒性，较多用于不与食品/日用化妆品接触的其他工业。

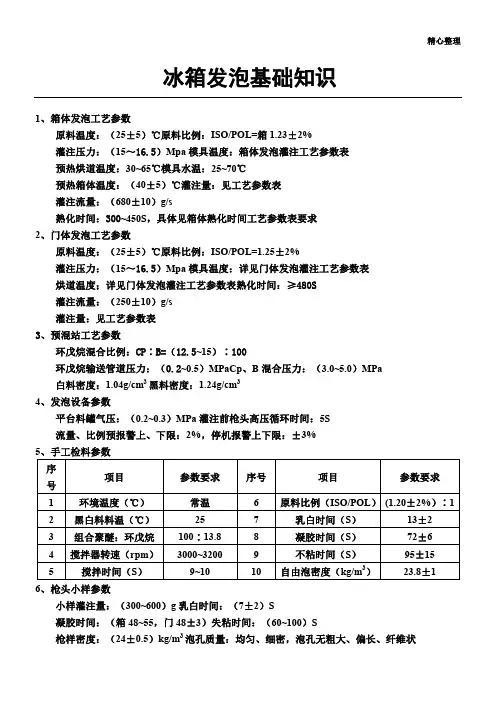

精心整理冰箱发泡基础知识1、箱体发泡工艺参数原料温度：（25±5）℃原料比例：ISO/POL=箱1.23±2%灌注压力：（15～16.5）Mpa模具温度：箱体发泡灌注工艺参数表预热烘道温度：30~65℃模具水温：25~70℃预热箱体温度：（40±5）℃灌注量：见工艺参数表6、枪头小样参数小样灌注量：（300~600）g乳白时间：（7±2）S凝胶时间：（箱48~55，门48±3）失粘时间：（60~100）S枪样密度：（24±0.5）kg/m3泡孔质量：均匀、细密，泡孔无粗大、偏长、纤维状7、发泡箱体首检要求1）发泡箱体称重合格2）发泡箱体不能有假满，泡孔均匀细密，泡孔粗大偏长、泡孔成纤维状都属于不合格3）内胆、层条不能有影响外观的折痕4）层条不能有空泡5）内胆不能有白口、开裂、油污6）内胆、侧板、后板不能有较大面积的离泡7）前顶板、中盖板、下横条、侧板、后板、内胆不能有凹花、划花、脱漆、拉胆8910111213，下141516812345678910）试装门搁架松紧适中11）门封槽宽度尺寸（5.0~6..0）mm12）发泡门体尺寸符合要求13）打孔观察门体四角无空泡现象9、箱体漏泡的原因分析1）模温偏高2）预装箱体密封不良3）灌注量过多4）设备出故障，打多料5）枪头未清干净，打泡时溅泡严重6）泡料问题，原料发泡剂偏多，枪样密度偏小7）枪头偏、后板注泡孔压变形8）灌注孔位置不当，泡料分布不均9）零部件尺寸误差大造成离缝大，密封不良10）预装打热熔胶不良11）后板注泡胶片反弹密封不良12）沙发座变形，压不到位10、箱体假满原因分析1）模温偏低，箱体预热不够2）灌注量不足3）发泡设备出故障，原料灌注不足或比例严重偏大4）模具后板透气孔排气不顺畅56891012111246812124613135）中空后板、塑料后板未电晕或电晕不够6）喷涂侧板背面太光滑，与泡粘不牢7）侧板偏薄或起波浪8）熟化时间不够14、内胆离泡原因分析：1）内胆板材未电晕或电晕不够2）模温偏低3）发泡原料有问题4）内胆表面有检漏水或较脏5）发泡比例偏小6）内胆偏薄或鼓变形7）发泡排气不畅通8）R蒸发器双面胶质量差15、门体变形原因分析：1）发泡模具未调好2）门面板、框条发泡前已变形3）框条、定位板设计较单薄4）发泡灌注量不够5）比例失调6）发泡设备有故障，枪头混合不好7）发泡原料有问题16、黑料的主要成分是什么，它有何物化性质？黑料（ISO）为多苯基多亚甲基异氰酸酯，也叫粗MDI，外观为褐色液体，比重（25℃）为1.24，粘度（25℃mpas）：230NCO含量（%）：30.7，可水解氯（%）：0.25闪点（℃）：230，燃点（℃）：245，有毒，不易挥发。

1绪论Q1.总结高分子材料(塑料和橡胶）在发展过程中的标志性事件:（1）最早被应用的塑料（2）第一种人工合成树脂（3）是谁最早提出了高分子的概念（4）HDPE和PP的合成方法是谁发明的（5）是什么发现导致了近现代意义橡胶工业的诞生？1.（1）19世纪中叶，以天然纤维素为原料，经硝酸硝化樟脑丸增塑，制得了赛璐珞塑料，被用来制作台球。

（2）1907年比利时人雷奥·比克兰德应用苯酚和甲醛制备了第一种人工合成树脂—酚醛树脂（PF），俗称电木。

（3）1920年，德国化学家Dr.Herman.Staudinger首先提出了高分子的概念（4）1953年，德国K.Ziegler以TiCl4-Al(C2H5)3做引发剂，在60～90℃，0.2～1.5MPa条件下，合成了HDPE；1954年，意大利G.Natta以TiCl3-AlEt3做引发剂，合成了等规聚丙烯。

两人因此获得了诺贝尔奖。

（5）1839年美国人Goodyear发明了橡胶的硫化，1826年英国人汉考克发明了双辊开炼机，这两项发明使橡胶的应用得到了突破性的进展，奠定了现代橡胶加工业的基础。

Q2.树脂、通用塑料、工程塑料的定义。

化工辞典中的树脂定义: 为半固态、固态或假固态的不定型有机物质, 一般是高分子物质, 透明或不透明。

无固定熔点, 有软化点和熔融范围, 在应力作用下有流动趋向。

受热、变软并渐渐熔化, 熔化时发粘, 不导电, 大多不溶于水, 可溶于有机溶剂如乙醇、乙醚等, 根据来源可分成天然树脂、合成树脂、人造树脂, 根据受热后的饿性能变化可分成热定型树脂、热固性树脂, 此外还可根据溶解度分成水溶性树脂、醇溶性树脂、油溶性树脂。

通用塑料: 按塑料的使用范围和用途分类, 具有产量大、用途广、价格低、性能一般的特点, 主要用于非结构材料。

常见的有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）。

工程塑料：具有较高的力学性能, 能够经受较宽的温度变化范围和较苛刻的环境条件, 并在此条件下长时间使用的塑料, 可作为结构材料。
