悬挑架预埋吊环施工技术探讨摘要：随着社会的快速发展，各地区七层至九层中高层住宅呈爆发式呈现，层高达40层或高度100米以上的超高层建筑也在多处落户。
与此同时，悬挑脚手架的使用也随处可见，得到了广泛应用，悬挑架预埋吊环作为悬挑架一个很小的部分也得到了广泛的推广。
本文重点探讨预埋吊环的技术改进在施工工艺及成本节约方面受到的双重效果，在不影响结构质量要求和确保悬挑脚手架安全防护的前提下，最大限度的节约成本。
关键词： u型拉环、连接板、悬挑架预埋吊环、成本节约前言钢丝绳是柔性连接，悬挑架的受力计算中是不计算钢丝绳的拉力的，也就是说通过受力计算的悬挑架，在没有钢丝绳的情况下，也是稳定的系统，钢丝绳仅是起了预防与保护作用。
但在实际操作中是不能不拉的，根据相关规范，“钢丝绳直径不应小于14mm，其两端连接部位应设置鸡心环，钢丝绳绳卡的设置应符合《建筑机械使用安全技术规程》jgj33的规定。
钢丝绳与钢梁的水平夹角应不小于45°”据下述某工程实况，此工程大约需使用31000个悬挑架预埋吊环，如此庞大的数量导致很有必要对预埋吊环的设置予以研究。
1 工程概况句容某工程位于句容市黄梅镇122省道西北侧地块西南隅，紧邻122省道。
该工程分南、北区。
北区为住宅楼，建筑面积约35.43万平米，地下两层(局部一层)，地上塔楼编号为7#～15#楼，均为30层，无裙房；南区为住宅及商业中心，建筑面积约37.23万平米，地下室一层，地上塔楼编号为1#～6#楼，裙房四层为商业用途，商业中心单层建筑面积41106m2，总建筑面积164424m2。
2. 各施工工艺的优劣探讨本次共收集4种常见斜拉钢丝绳预埋吊环的施工工艺予以探讨，重点结合现场施工实际情况及成本予以分析对比。
2.1对于较常见的预埋吊环做法见图1。
图21 预埋吊环构造图对于此种做法，每次预埋需花费690mm长直径为20的圆钢，折合为1.70292kg/个。
在实际施工中考虑圆钢消耗较大，且预埋时梁/墙侧模需开孔，混凝土浇筑时在此处宜产生振捣漏浆，影响观感质量且拆模时难度较大，模板的周转使用率低，故此种做法施工繁琐，材料浪费大，但安全系数较高，可以有效保证受力，适合于预埋吊环较少的区域，如卸料平台的斜拉钢丝绳。
目录1 工程概况01.1 工程简介11。
2地下连续墙主要工程量21。
3施工流程31.4工程特点31。
5主要施工机具配置31。
6 吊装说明41。
7 吊装行进道路41。
8 编制依据52 吊装方案及计算52。
1钢筋笼加工52.2吊装方案及吊装步骤82.3起重设备102。
3。
1吊机选型102。
3.2吊机配置计算112.3。
3吊臂长度计算122。
4钢筋笼吊装计算书122。
4.1 钢丝绳强度验算122.4.2 主、副吊扁担验算132.4.3卸扣验算142。
4.4钢筋笼吊点布置及计算152.4.5 起重扒杆的计算152。
5钢筋笼整体稳定性验算163 钢筋笼起吊注意事项174 起重设备的安全要求175 起重前必须要做的检查176 履带吊拼装186。
1 QUY80型186.2 QUY150型196.2 QUY250型197 起重吊装管理网络198 吊装事故专项应急预案199 吊装施工技术措施2210吊装安全保证措施2410。
1班组安全活动2410。
2特种作业人员持证上岗制度2410。
3钢筋笼吊装实行三检制2410。
4吊装前吊具安全检查的措施2410。
5试吊试验2410。
6起重工安全操作规程2510。
7防止起重机事故措施2510。
8吊装作业安全管制措施及警戒区域2610.9特殊天气安全措施2610.10夜间施工安全措施2610。
11防止吊装超负荷安全措施2710。
12吊装作业事故应急处理措施271 工程概况1。
1 工程简介拟建场地位于上海市浦东新区世博板块浦江耀华商务区的核心地段，其南面毗邻友诚路，东起济明路，西至耀龙路，北靠耀元路.工程周边有城市交通主干道耀华路,邻近济阳路，场地北面靠近地铁7号线后滩站。
本工程占地面积约27946平方米。
本项目拟建建（构）筑物主要由 1 幢超高层建筑、裙房及地下车库组成，总建筑面积为202353。
3平方米。
本工程拟建建（构）筑物性质如下：超高层建筑：为1幢282.1m高的60层办公塔楼，平面形态呈5边形，塔楼主体中部为钢筋混凝土核心筒，底部加强区局部设置型钢，外框采用型钢混凝土框架柱。
个人资料整理仅限学习使用

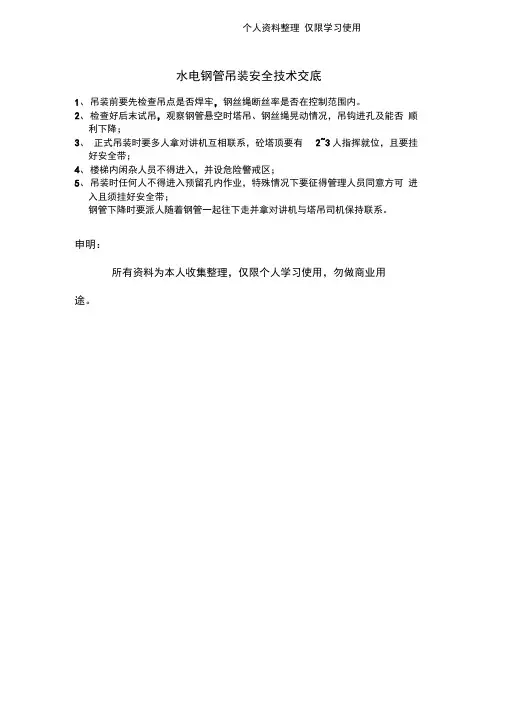

水电钢管吊装安全技术交底
1、吊装前要先检查吊点是否焊牢，钢丝绳断丝率是否在控制范围内。
2、检查好后末试吊，观察钢管悬空时塔吊、钢丝绳晃动情况，吊钩进孔及能否顺
利下降；
3、正式吊装时要多人拿对讲机互相联系，砼塔顶要有2~3人指挥就位，且要挂
好安全带；
4、楼梯内闲杂人员不得进入，并设危险警戒区；
5、吊装时任何人不得进入预留孔内作业，特殊情况下要征得管理人员同意方可进
入且须挂好安全带；
钢管下降时要派人随着钢管一起往下走并拿对讲机与塔吊司机保持联系。
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用
途。
