电机防护等级

电动机外壳的防护等级电动机外壳的防护等级（GB/T 4942，1-1985）表征数字简述含义表示方法第一位表征数字0 无防护电机无专门防护表示防护等级的代号由表征字母“IP”及附加在后的两个表征数字组成。

举例：IP44IP—表示国际防护；4—第一位表征数字，表示防护大于1mm的固体的电动机。

4—第二位表征数字，表示防溅水电机。

1 防止大于50mm固体的电动机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意触及）能防止直径大于50mm的固体异物进入壳内。

2 防护大于12mm固体的电动机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件。

能防止直径大于12mm的固体异物进入壳内。

3 防护大于2.5mm固体的电动机能防止直径大于 2.5mm的工具或异线触及或接近壳内带电或转动部件。

能防止直径大于 2.5mm的固体异物进入壳内。

4 能防护大于1mm固体的电动机能防止直径或厚度大于1mm的异线或片条触及或接近壳内带电或转动部件。

能防止直径大于1mm的固体异物进入壳内。

5 防尘电动机能防止触及或接近壳体内带电或转动部件，进入尘量不足以影响电动机的正常工作。

第二位表征数字0 无防护电机无专门防护1 防滴电动机垂直滴水应无应无有害影响。

2 15°防滴电动机当电动机从正常位置向任何方向倾斜至15°以内任意角度时，垂直滴水应无有害影响。

3 防淋水电动机与垂直线成60°范围内的淋水应无有害影响。

4 防溅水电动机承受任何方向的喷水应无有害影响。

5 防喷水电动机承受任何方向的喷水应无有害影响。

6 防海浪电动机承受猛烈的海水冲击或强烈喷水时，电动机的进水量应不达到有害的程度。

7 防浸水电动机当电动机浸入规定压力的水中经规定时间后，电动机的进水量应不达到有害的程度。

IP68（防尘防水）:防护等级最高级。

6—无尘埃进入；8—潜水电动机。

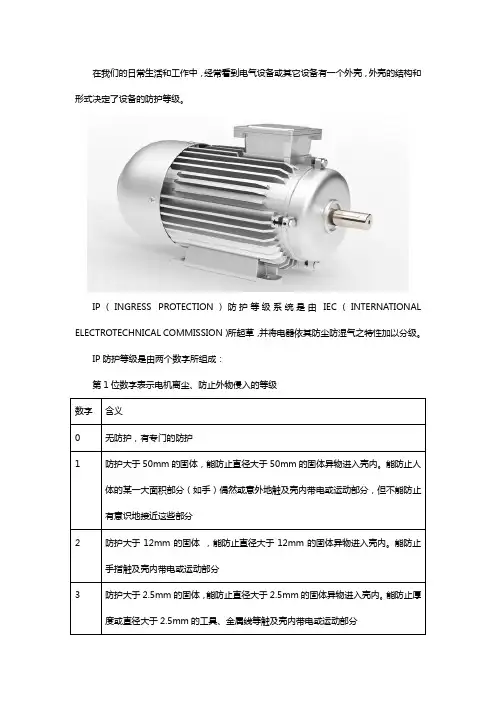

在我们的日常生活和工作中，经常看到电气设备或其它设备有一个外壳，外壳的结构和形式决定了设备的防护等级。

IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，并将电器依其防尘防湿气之特性加以分级。

IP防护等级是由两个数字所组成：
第1位数字表示电机离尘、防止外物侵入的等级
第2位数字表示电机防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。

通过上述内容的介绍，相信大家都有一定的了解了，如有这方面的需要，可以联系欧标世诺，是一家专注建筑给排水系统的服务商，欧标世诺专注给排水十年,业绩遍布华东，同时在华东区域建立了多家线下服务网点提供快捷的安装售后服务，公司秉承提供好方案，好产品，好安装，好售后的宗旨给客户以完美的服务。

防爆等级可能发生爆炸的环境。

（如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等），爆炸性气体环境大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的。

（如：CH4,C2H2,C2H4,NH3,CO,C2H5OH等）中文名防爆等级外文名Explosion proof grade温度组别T1-T6防爆等级Ex(ia)ⅡC T4目录.1.▪.▪.▪.2.3.4.▪.▪.▪.▪.▪.5.6.▪.▪防爆等级概览防爆等级说法防爆设备定义：在规定条件下不会引起周围爆炸性环境点燃的。

分为两类Ⅰ类：煤矿井下电气设备；Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体环境用电气。

Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC 可适用于ⅡA、ⅡB的使用条件。

Ⅲ类：除煤矿以外的爆炸性粉尘环境电气设备。

ⅢA类：可燃性飞絮；ⅢB类：非导电性粉尘；ⅢC类：导电性粉尘。

最高表面温度：电气设备在规定范围内的最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。

最高表面温度应低于可燃温度。

例如：防爆传感器环境的爆炸性气体的点燃温度为100℃，那么传感器在最恶劣的工作状态下，其任何部件的最高表面温度应低于100℃。

温度组别爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别T1 T2 T3 T4 T5 T6 450 ℃300 ℃200℃135 ℃100 ℃85℃防爆标准1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM标准为经常选用，而CANADA / CSA标准几乎在中国不使用。

例：CENELEC: Eex de/Eex d ib IIC T2-T6FM: NI/I/Z/ABCD DIP/II, III/1/EFGXP/I/1/ABCD DIP/II, III/1/EFGCSA: Class I, Div 2, ABCD2、新的欧洲防爆标准ATEX100a将取代原CENELEC标准（截止2003年）ATEX 100a：II IG Eex ia IIB T6I II 1G Zone 0 1D, 2D,3D dust explosionMining other 2G Zone 1Industry industry 3G Zone 2术语安全栅安全参数定义：*8226; 安全栅最高允许电压：Um保证安全栅本安端的本安，允许非本安端可能输入的最高电压*8226; 安全栅最高开路电压：Uoc在最高允许电压范围内本安端开路时电压最大值*8226; 安全栅最大短路电流：Isc在最高允许电压范围内本安端短路时的电流最大值*8226; 安全栅允许分布电容：Ca保证本质安全性能情况下本安端最大允许外接电容*8226; 安全栅允许分布电感：La保证本质安全性能情况下本安端最大允许外接电感防爆标志格式说明：将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。

1、电机防护等级的意义IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。

第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体（如手）2 防护大于12mm的物体（手指）3 防护大于2.5mm的物体（工具或导线）4 防护大于1.0mm的物体（导线或细棍）5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水（如凝结液）2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适合连续浸于水中。

电机的工作制的分类：电机的工作制的分类是对电机承受负载情况的说明，它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序，工作制分以下9类：S1 连续工作制：在恒定负载下的运行时间足以达到热稳定。

S2 短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到与冷却介质温度之差在2K以内。

S3 断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。

这种工作制中的每一周期的起动电流不致对温升产生显著影响。

S4 包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间、一段恒定负载运行时间和一段断能停转时间。

S5 包括电制动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一段快速电制动时间和一段断能停转时间。

S6 连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行时间，但无断能停转时间。

S7 包括电制动的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间和一段快速电制动时间，但无断能停转时间。
