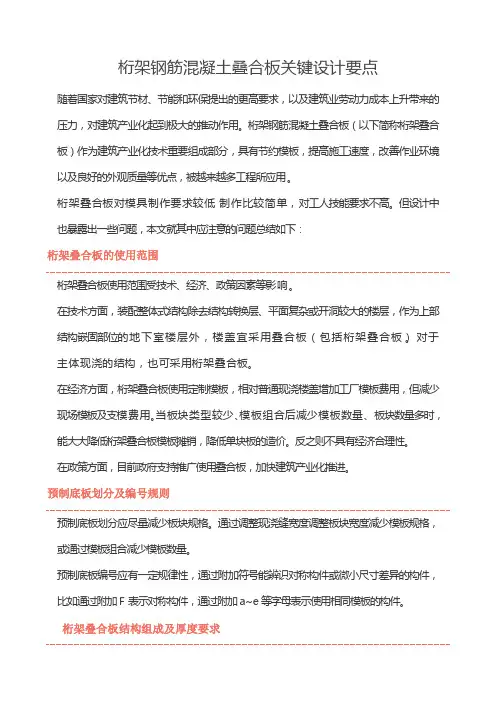

桁架钢筋混凝土叠合板详解

桁架钢筋混凝土叠合板关键设计要点随着国家对建筑节材、节能和环保提出的更高要求，以及建筑业劳动力成本上升带来的压力，对建筑产业化起到极大的推动作用。

桁架钢筋混凝土叠合板（以下简称桁架叠合板）作为建筑产业化技术重要组成部分，具有节约模板，提高施工速度，改善作业环境以及良好的外观质量等优点，被越来越多工程所应用。

桁架叠合板对模具制作要求较低，制作比较简单，对工人技能要求不高。

但设计中也暴露出一些问题，本文就其中应注意的问题总结如下：桁架叠合板的使用范围桁架叠合板使用范围受技术、经济、政策因素等影响。

在技术方面，装配整体式结构除去结构转换层、平面复杂或开洞较大的楼层，作为上部结构嵌固部位的地下室楼层外，楼盖宜采用叠合板（包括桁架叠合板）。

对于主体现浇的结构，也可采用桁架叠合板。

在经济方面，桁架叠合板使用定制模板，相对普通现浇楼盖增加工厂模板费用，但减少现场模板及支模费用。

当板块类型较少、模板组合后减少模板数量、板块数量多时，能大大降低桁架叠合板模板摊销，降低单块板的造价。

反之则不具有经济合理性。

在政策方面，目前政府支持推广使用叠合板，加快建筑产业化推进。

预制底板划分及编号规则预制底板划分应尽量减少板块规格。

通过调整现浇缝宽度调整板块宽度减少模板规格，或通过模板组合减少模板数量。

预制底板编号应有一定规律性，通过附加符号能辨识对称构件或微小尺寸差异的构件，比如通过附加F表示对称构件，通过附加a~e等字母表示使用相同模板的构件。

桁架叠合板结构组成及厚度要求桁架叠合板竖向构成包括叠合层和预制底板：叠合层由保护层、顶部钢筋层和预埋管线层组成；预制底板由桁架钢筋锚固层，底部钢筋层和保护层组成。

图1桁架叠合板结构组成及厚度叠合层中保护层为15mm，顶部钢筋层不小于16mm（2层钢筋），预埋管线层为20mm(不考虑管线交叉时)、30mm（入户电缆穿管时）、40mm（考虑管线交叉时），理论总厚度不应小于51mm，考虑施工误差等其他因素不应小于60mm。

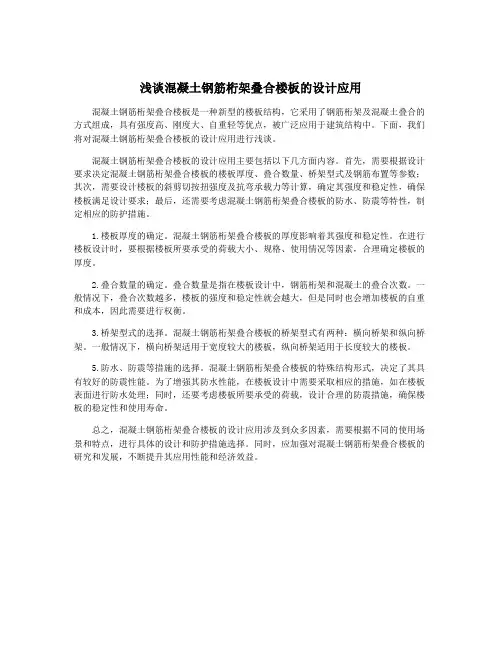

浅谈混凝土钢筋桁架叠合楼板的设计应用混凝土钢筋桁架叠合楼板是一种新型的楼板结构，它采用了钢筋桁架及混凝土叠合的方式组成，具有强度高、刚度大、自重轻等优点，被广泛应用于建筑结构中。

下面，我们将对混凝土钢筋桁架叠合楼板的设计应用进行浅谈。

混凝土钢筋桁架叠合楼板的设计应用主要包括以下几方面内容。

首先，需要根据设计要求决定混凝土钢筋桁架叠合楼板的楼板厚度、叠合数量、桥架型式及钢筋布置等参数；其次，需要设计楼板的斜剪切按扭强度及抗弯承载力等计算，确定其强度和稳定性，确保楼板满足设计要求；最后，还需要考虑混凝土钢筋桁架叠合楼板的防水、防震等特性，制定相应的防护措施。

1.楼板厚度的确定。

混凝土钢筋桁架叠合楼板的厚度影响着其强度和稳定性。

在进行楼板设计时，要根据楼板所要承受的荷载大小、规格、使用情况等因素，合理确定楼板的厚度。

2.叠合数量的确定。

叠合数量是指在楼板设计中，钢筋桁架和混凝土的叠合次数。

一般情况下，叠合次数越多，楼板的强度和稳定性就会越大，但是同时也会增加楼板的自重和成本，因此需要进行权衡。

3.桥架型式的选择。

混凝土钢筋桁架叠合楼板的桥架型式有两种：横向桥架和纵向桥架。

一般情况下，横向桥架适用于宽度较大的楼板，纵向桥架适用于长度较大的楼板。

5.防水、防震等措施的选择。

混凝土钢筋桁架叠合楼板的特殊结构形式，决定了其具有较好的防震性能。

为了增强其防水性能，在楼板设计中需要采取相应的措施，如在楼板表面进行防水处理；同时，还要考虑楼板所要承受的荷载，设计合理的防震措施，确保楼板的稳定性和使用寿命。

总之，混凝土钢筋桁架叠合楼板的设计应用涉及到众多因素，需要根据不同的使用场景和特点，进行具体的设计和防护措施选择。

同时，应加强对混凝土钢筋桁架叠合楼板的研究和发展，不断提升其应用性能和经济效益。

钢筋桁架叠合板施工方案1. 引言钢筋桁架叠合板作为现代建筑领域的一种新型施工技术，具有强度高、刚度大、使用寿命长等优点，在大跨度建筑的施工中得到了广泛应用。

本文将介绍钢筋桁架叠合板的施工方案，包括施工准备、施工步骤和施工要点等内容。

2. 施工准备在施工钢筋桁架叠合板之前，需要进行相关准备工作，以保障施工的顺利进行。

2.1 材料准备首先，需要准备所需的材料，包括钢筋、混凝土和连接件等。

在选择材料时，应注意其质量和规格是否符合要求，以确保施工过程中的安全性和质量。

2.2 设备准备在施工过程中，还需要准备相关设备，如起重机械、模板和工具等。

这些设备的选择和准备应根据具体的施工条件进行，以保证施工的高效性和安全性。

2.3 施工人员培训在施工之前，还需要对施工人员进行相应的培训，使其熟悉钢筋桁架叠合板的施工技术和安全操作规程，提高施工人员的技术水平和安全意识。

3. 施工步骤3.1 基础准备在进行钢筋桁架叠合板施工之前，首先需要进行基础准备工作。

包括清理基础表面、测量基础尺寸和埋设桥墩等。

3.2 桁架安装桁架安装是钢筋桁架叠合板施工的重要环节。

在安装过程中，应先进行桁架节点连接，然后逐段安装桁架。

在安装过程中，还需要注意桁架的垂直度和水平度，以确保桁架的稳定性和整体质量。

3.3 钢筋布置在桁架安装完成后，需要进行钢筋布置。

根据设计要求，在桁架上设置纵横向的钢筋，并采取合适的连接方式固定钢筋。

在布置钢筋过程中，还需要注意钢筋的设置位置和间距，以满足叠合板的受力要求。

3.4 浇筑混凝土在钢筋布置完成后，可进行混凝土的浇筑。

在浇筑过程中，应注意混凝土的均匀性和密实度，以确保叠合板的整体强度和性能。

同时，还需注意混凝土的浇筑速度和浇筑温度，以控制混凝土的凝固过程。

4. 施工要点4.1 施工质量控制在钢筋桁架叠合板施工过程中，应严格控制施工质量，包括材料质量、施工工艺和工作环境等方面的控制。

通过严格把关，可以保证叠合板的安全性和使用寿命。

预应力混凝土钢管桁架叠合板标准底板标准底板是预应力混凝土钢管桁架叠合板构件的核心部分，其质量和工艺要求直接关系到整个构件的性能和使用寿命。

本文将详细介绍预应力混凝土钢管桁架叠合板标准底板的制作工艺、质量控制和相关标准要求。

一、制作工艺1.原材料准备：根据设计要求，选用合适的混凝土和预应力钢材作为制作标准底板的原材料。

混凝土应符合国家标准要求，预应力钢材应符合相关标准。

2.模板制作：根据设计要求，制作合适尺寸的模板。

模板应具备足够的强度和稳定性，且表面光滑。

3.钢筋贴芯：在模板内部布置预应力钢材，钢筋应按照设计图纸的要求进行贴芯。

贴芯基本原则是满足受力需求和提供足够的预应力。

4.浇筑混凝土：在钢筋贴芯完成后，进行混凝土的浇筑。

混凝土应均匀浇注，并采取震动措施，以保证混凝土的致密性和均匀性。

应注意控制混凝土温度和湿度，避免过早干燥和过高温度。

5.养护：混凝土浇筑完成后，应进行养护。

养护包括保湿和保温两个方面，以确保混凝土的强度和耐久性。

6.剥模：混凝土养护完成后，进行剥模。

剥模应遵循规范要求，避免损坏混凝土表面。

7.检验：对制作的标准底板进行检验，包括外观质量、尺寸精度、预应力张拉效果等方面。

二、质量控制1.原材料检验：对混凝土和预应力钢材进行必要的检验，确保其符合国家标准要求。

2.模板质量控制：对模板材料、制作工艺和尺寸精度进行检查，确保模板的质量和稳定性。

3.贴芯质量控制：审查贴芯方案，检查贴芯过程中的质量控制措施，包括贴芯钢材的选材和质量要求。

4.混凝土施工质量控制：检查混凝土的坍落度、含水量和配合比等技术要求，确保混凝土的质量。

5.养护质量控制：对养护过程的湿度、温度和时间进行控制，确保混凝土的养护质量。

6.剥模质量控制：检查剥模过程中的措施，避免损坏混凝土表面和钢筋。

7.检验验收：对制作的标准底板进行综合评估和验收，确保质量符合相关标准要求。

三、相关标准要求1.混凝土标准：混凝土应符合国家GB/T 50080-2002《混凝土标准实验方法规程》和GB/T 50082-2009《普通预应力混凝土结构技术规程》的要求。

桁架钢筋混凝土叠合板设计要点叠合板及现浇板使用范围（1）《装标》5.5.2条规定高层装配整体式砼结构中，楼盖应符合下列规定:①结构转换层和作为上部结构嵌固部位的楼层宜采用现浇楼盖;②屋面层和平面受力复杂的楼层宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm，且后浇层内应采用双向通长配筋，钢筋直径不宜小于8mn，间宜大于加200mm。

（2）行业标准《装规》6.6.1条规定：装配整体式结构的楼盖宜采用叠合楼盖。

结构转换层、平面复杂或开洞较大的楼层、作为上都结构嵌固部位的地下室楼层宜采用现浇楼盖。

（3）一般采用现浇楼盖的部位：①通过管线较多的楼板，如电梯间、前室。

②局部下沉的不规则楼板，如卫生间。

③规范规定的其他应（宜）采用现浇楼板的部位，如筒体结构楼盖外角宜采用现浇楼板。

④卫生间考虑防水及预留预埋较多，在装配率计算允许的情况下尽量采用现浇楼板，若采用叠合板最好为一整块叠合板。

叠合楼板设计内容及规范要求1 《装配式混凝土结构技术规程》JGJ 1-20146.6.2 叠合板应按《混凝土结构设计规范》设计，并应符合下列规定：①叠合板的预制板厚度不宜小于60mm，后浇混凝土叠合层厚度不应小于60mm；（注：叠合板图集中现浇层最小为70mm，便于电气管线施工）。

②当叠合板的预制板采用空心板时，板端空腔应封堵；③跨度大于3m的叠合板，宜采用桁架钢筋混凝土叠合板；④跨度大于6m的叠合板，宜采用预应力混凝土预制板；⑤板厚大于180mm的叠合板，宜采用混凝土空心板。

6.5.5 预制构件与后浇混凝土、灌浆料、坐浆材料的结合面应设置粗糙面、键槽，并应符合下列下列规定：1预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。

粗糙面的面积不宜小于结合面的80%。

2 叠合板设计内容①板厚的选取。

预制底板通常取60mm；叠合层厚度：按国标图集及山东省图集取70mm、80mm、90mm、100mm，其中100mm用于屋面等部位，对于住宅阳台等无管线部位后浇层可取为60mm。

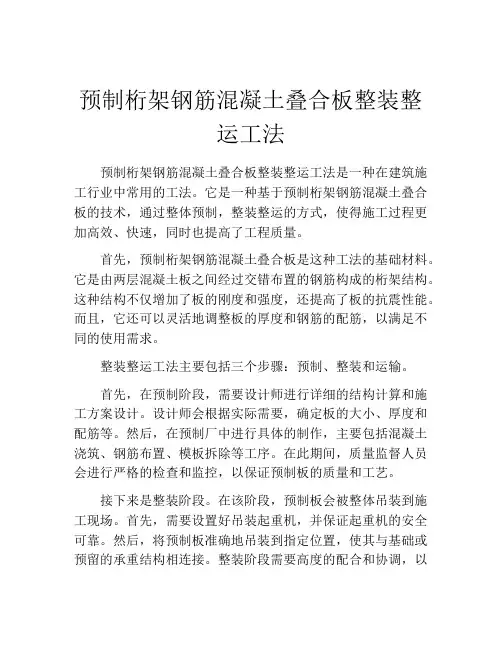

预制桁架钢筋混凝土叠合板整装整运工法预制桁架钢筋混凝土叠合板整装整运工法是一种在建筑施工行业中常用的工法。

它是一种基于预制桁架钢筋混凝土叠合板的技术，通过整体预制，整装整运的方式，使得施工过程更加高效、快速，同时也提高了工程质量。

首先，预制桁架钢筋混凝土叠合板是这种工法的基础材料。

它是由两层混凝土板之间经过交错布置的钢筋构成的桁架结构。

这种结构不仅增加了板的刚度和强度，还提高了板的抗震性能。

而且，它还可以灵活地调整板的厚度和钢筋的配筋，以满足不同的使用需求。

整装整运工法主要包括三个步骤：预制、整装和运输。

首先，在预制阶段，需要设计师进行详细的结构计算和施工方案设计。

设计师会根据实际需要，确定板的大小、厚度和配筋等。

然后，在预制厂中进行具体的制作，主要包括混凝土浇筑、钢筋布置、模板拆除等工序。

在此期间，质量监督人员会进行严格的检查和监控，以保证预制板的质量和工艺。

接下来是整装阶段。

在该阶段，预制板会被整体吊装到施工现场。

首先，需要设置好吊装起重机，并保证起重机的安全可靠。

然后，将预制板准确地吊装到指定位置，使其与基础或预留的承重结构相连接。

整装阶段需要高度的配合和协调，以确保板的水平和垂直安装，并保证板与板之间的连接牢固可靠。

最后是运输阶段。

在整装完成后，预制板会被运输到施工现场。

这通常会使用专门的输送工具，如大型卡车或拖车。

运输过程中需要确保板的安全，避免碰撞或损坏。

同时，还要根据施工现场的实际情况，选择合适的运输方式和路线。

预制桁架钢筋混凝土叠合板整装整运工法有许多优点。

首先，它可以大大缩短施工周期。

通过预制和整装的方式，可以在工厂内进行大规模生产，然后再整体运输到施工现场。

这可以避免在现场进行繁琐的模板搭设和钢筋绑扎等工作，减少了人力和时间成本。

此外，由于预制板在工厂内进行生产，所以材料质量和施工质量更容易得到控制和保证。

这可以大大减少工程质量问题，提高施工的可靠性和安全性。

最后，预制桁架钢筋混凝土叠合板整装整运工法还可以实现资源和能源的节约。

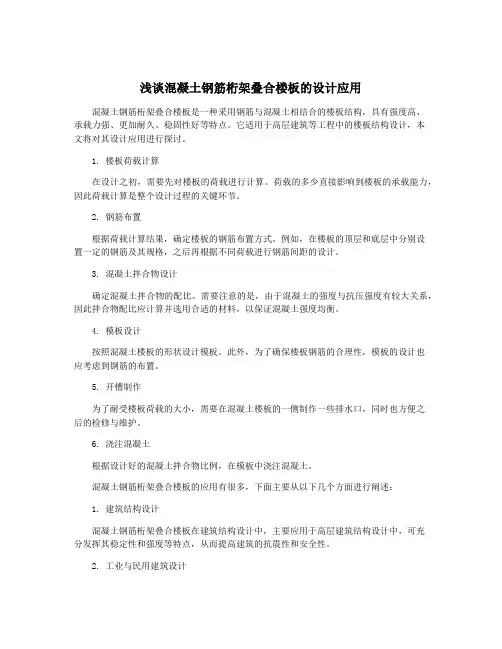

浅谈混凝土钢筋桁架叠合楼板的设计应用混凝土钢筋桁架叠合楼板是一种采用钢筋与混凝土相结合的楼板结构，具有强度高、承载力强、更加耐久、稳固性好等特点。

它适用于高层建筑等工程中的楼板结构设计，本文将对其设计应用进行探讨。

1. 楼板荷载计算在设计之初，需要先对楼板的荷载进行计算。

荷载的多少直接影响到楼板的承载能力，因此荷载计算是整个设计过程的关键环节。

2. 钢筋布置根据荷载计算结果，确定楼板的钢筋布置方式。

例如，在楼板的顶层和底层中分别设置一定的钢筋及其规格，之后再根据不同荷载进行钢筋间距的设计。

3. 混凝土拌合物设计确定混凝土拌合物的配比。

需要注意的是，由于混凝土的强度与抗压强度有较大关系，因此拌合物配比应计算并选用合适的材料，以保证混凝土强度均衡。

4. 模板设计按照混凝土楼板的形状设计模板。

此外，为了确保楼板钢筋的合理性，模板的设计也应考虑到钢筋的布置。

5. 开槽制作为了耐受楼板荷载的大小，需要在混凝土楼板的一侧制作一些排水口，同时也方便之后的检修与维护。

6. 浇注混凝土根据设计好的混凝土拌合物比例，在模板中浇注混凝土。

混凝土钢筋桁架叠合楼板的应用有很多，下面主要从以下几个方面进行阐述：1. 建筑结构设计混凝土钢筋桁架叠合楼板在建筑结构设计中，主要应用于高层建筑结构设计中，可充分发挥其稳定性和强度等特点，从而提高建筑的抗震性和安全性。

2. 工业与民用建筑设计在工业与民用建筑设计中，混凝土钢筋桁架叠合楼板广泛应用于大型工业设施，例如工厂、仓库、商场等。

由于其承载力强、耐用性高等特点，可以满足这些大型建筑结构的需要。

混凝土钢筋桁架叠合楼板也可以用于建筑物的承重结构设计中，例如屋顶、地下室等建筑结构中。

采用该楼板结构，可以大幅提高整体承重性能，从而保证建筑物的安全性。

在农业建筑设计中，混凝土钢筋桁架叠合楼板也有广泛的应用。

例如，在农业大棚中，采用该结构可以提高大棚的承载能力和使用寿命，更好地保护作物。

总之，混凝土钢筋桁架叠合楼板具有多种应用，其设计应用需根据不同的工程和建筑类型进行合理设计和选用，以提高建筑物的结构稳定性和安全性。

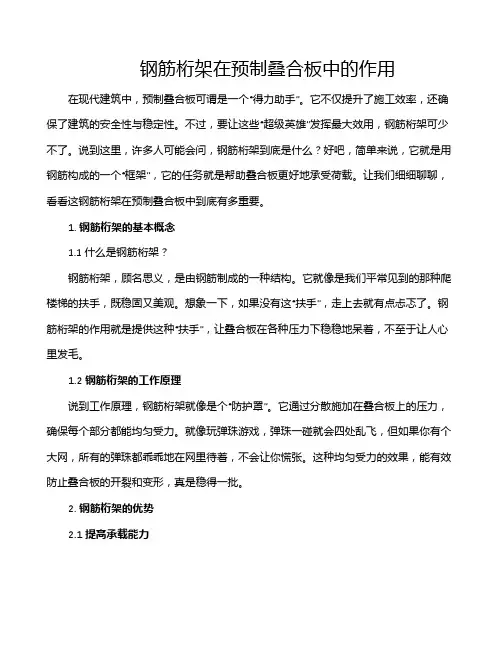

钢筋桁架在预制叠合板中的作用在现代建筑中，预制叠合板可谓是一个“得力助手”。

它不仅提升了施工效率，还确保了建筑的安全性与稳定性。

不过，要让这些“超级英雄”发挥最大效用，钢筋桁架可少不了。

说到这里，许多人可能会问，钢筋桁架到底是什么？好吧，简单来说，它就是用钢筋构成的一个“框架”，它的任务就是帮助叠合板更好地承受荷载。

让我们细细聊聊，看看这钢筋桁架在预制叠合板中到底有多重要。

1. 钢筋桁架的基本概念1.1 什么是钢筋桁架？钢筋桁架，顾名思义，是由钢筋制成的一种结构。

它就像是我们平常见到的那种爬楼梯的扶手，既稳固又美观。

想象一下，如果没有这“扶手”，走上去就有点忐忑了。

钢筋桁架的作用就是提供这种“扶手”，让叠合板在各种压力下稳稳地呆着，不至于让人心里发毛。

1.2 钢筋桁架的工作原理说到工作原理，钢筋桁架就像是个“防护罩”。

它通过分散施加在叠合板上的压力，确保每个部分都能均匀受力。

就像玩弹珠游戏，弹珠一碰就会四处乱飞，但如果你有个大网，所有的弹珠都乖乖地在网里待着，不会让你慌张。

这种均匀受力的效果，能有效防止叠合板的开裂和变形，真是稳得一批。

2. 钢筋桁架的优势2.1 提高承载能力首先，钢筋桁架能大幅提高叠合板的承载能力。

想想，如果叠合板就像一张薄薄的纸，那加上一根根钢筋，就像把它变成了一本厚厚的书。

这厚重感可不是随便来的，钢筋的加入让整个结构更为坚固，能承受更大的重量，真是实打实的保护。

2.2 降低自重其次，别看钢筋桁架是个“重角色”，但它却能让叠合板整体减轻自重。

这就像是你带着背包上山，背包越轻，爬起来越轻松。

桁架的设计非常讲究，采用了合理的形状和布局，让它在承重的同时，自己却不“拖后腿”。

这样一来，施工起来就轻松多了，既省时又省力。

3. 实际应用中的钢筋桁架3.1 住宅建筑中的应用在住宅建筑中，钢筋桁架的应用可谓随处可见。

想象一下，当你走进一栋高楼，地板下那厚厚的叠合板，正是钢筋桁架的功劳。

它能让你在家里安心走动，而不必担心楼下的邻居会突然被吓到，毕竟，家是个温暖的地方，安全感可是不可或缺的。

三、叠合楼板施工方案1、编制依据本工程建筑、结构设计图纸《桁架钢筋混凝土叠合板（60mm厚底板）》JGJ 1-2014《桁架钢筋混凝土叠合板》技术条件《装配式混凝土结构技术规程》 JGJ 1-2014《钢筋焊接网混凝土结构技术规程》JGJ 114-2014《混凝土结构工程施工质量验收规范》 GB 50204-2002（2010年版）《建筑结构荷载规范》 GB 50009-2012《混凝土结构设计规范》 GB 50010-2010《混凝土结构工程施工规范》 GB 50666-20112、桁架钢筋混凝土叠合板技术及特点传统生产方式由于资源消耗大，人力资源短缺，开始制约行业的发展。

住宅产业化，是用现代科学技术对传统住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水平，以实现住宅建筑可持续发展。

叠合板施工工艺作为新兴的绿色环保节能型建筑新技术，符合产业化发展潮流，必将成为住宅产业化一个重要发展方向。

叠合板施工可以实现“部件生产工厂化，现场施工装配化”，具有以下显著特点：（1）与现浇板相比，结构施工质量明显提高，楼板抗裂性能大大提高；板底平整度好，减少湿作业量。

（2）施工安全有效提高。

采用叠合楼板使模板使用量大量减少，降低了模板安装和拆除过程中的安全风险，减少了安全管理难度。

不需模板，板下支撑间距可加大为1.8~2.5米，周转材料总可节约80%以上；操作简易，质量更易控制，安全可靠性更高。

（3）施工周期明显减短。

叠合板施工周期可以提高至每层5天，快于传统现浇体系单层施工周期，施工安装方便、快捷，可节约工期30%左右；（4）施工难度大幅降低，叠合板结构体系采用机械化吊装施工，大幅降低施工人员工作强度。

大量水电管线、预留洞口在工厂埋设，避免了传统结构水电安装施工可能出现的二次开孔、开槽及其不当可能出现的质量问题，支撑钢管大幅减少，较大的支撑间隙给施工人员提供了更大的操作空间。

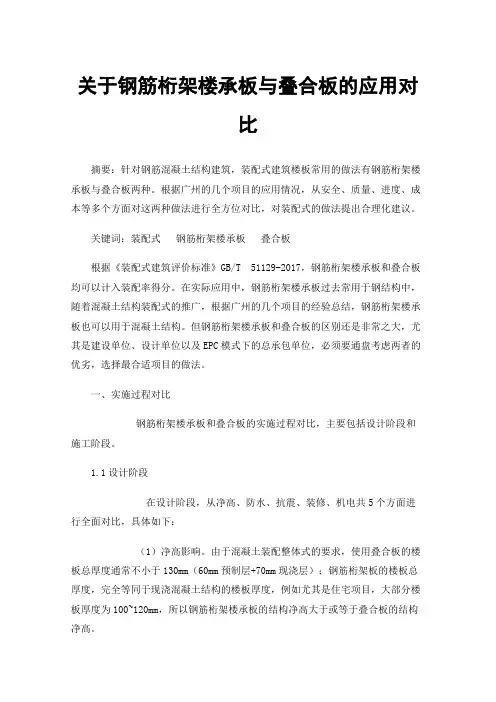

关于钢筋桁架楼承板与叠合板的应用对比摘要：针对钢筋混凝土结构建筑，装配式建筑楼板常用的做法有钢筋桁架楼承板与叠合板两种。

根据广州的几个项目的应用情况，从安全、质量、进度、成本等多个方面对这两种做法进行全方位对比，对装配式的做法提出合理化建议。

关键词：装配式钢筋桁架楼承板叠合板根据《装配式建筑评价标准》GB/T 51129-2017，钢筋桁架楼承板和叠合板均可以计入装配率得分。

在实际应用中，钢筋桁架楼承板过去常用于钢结构中，随着混凝土结构装配式的推广，根据广州的几个项目的经验总结，钢筋桁架楼承板也可以用于混凝土结构。

但钢筋桁架楼承板和叠合板的区别还是非常之大，尤其是建设单位、设计单位以及EPC模式下的总承包单位，必须要通盘考虑两者的优劣，选择最合适项目的做法。

一、实施过程对比钢筋桁架楼承板和叠合板的实施过程对比，主要包括设计阶段和施工阶段。

1.1设计阶段在设计阶段，从净高、防水、抗震、装修、机电共5个方面进行全面对比，具体如下：（1）净高影响。

由于混凝土装配整体式的要求，使用叠合板的楼板总厚度通常不小于130mm（60mm预制层+70mm现浇层）；钢筋桁架板的楼板总厚度，完全等同于现浇混凝土结构的楼板厚度，例如尤其是住宅项目，大部分楼板厚度为100~120mm，所以钢筋桁架楼承板的结构净高大于或等于叠合板的结构净高。

（2）防水影响。

对于有防水要求的区域，通常不考虑采用叠合板，例如：顶层楼板、卫生间楼板、厨房楼板。

钢筋桁架楼承板的完全等同于现浇，不受防水的限制。

（3）结构影响：根据混凝土装配整体式的要求，平面突变、转换层、框支层及相邻上一层、核心筒区域通常不得使用叠合板；钢筋桁架楼承板使用不受限。

叠合板在很多小空间更合适按单向板设计；桁架板完全按照现浇结构布置楼板。

（4）装修影响：钢筋桁架板的底面为一层薄薄的镀锌钢板，但由于钢板接缝位置的褶皱，无法直接刮腻子；但叠合板由于是工厂预制，平整度高，适合刮腻子乳胶漆。

一、引言钢管桁架装配式预应力混凝土叠合板技术标准是指在建筑工程中，采用钢管桁架及预应力混凝土叠合板作为主要结构构件的一种建筑技术。

该技术具有承载能力强、施工周期短、质量可控等特点，受到了广泛关注。

为了规范和促进该技术的发展，在国内外各种标准化组织和专业机构的共同努力下，钢管桁架装配式预应力混凝土叠合板技术标准逐渐形成并完善。

本文将从标准的制定背景、内容要点及应用前景三个方面对该技术标准进行深入分析，旨在为相关从业人员提供参考。

二、标准的制定背景1. 产业需求随着我国经济的快速发展，建筑业也迅速发展起来，对建筑结构的质量和施工速度有了更高的要求。

传统的混凝土结构已经不能完全满足市场需求，因此需要引进更先进的建筑技术来提高建筑结构的质量和效率。

2. 技术发展钢管桁架装配式预应力混凝土叠合板技术作为一种新型的建筑结构体系，具有施工速度快、质量可控、抗震性好等优点，对于满足产业需求具有良好的前景。

3. 国内外标准化组织的支持国内外标准化组织对于推动新技术的发展具有重要作用，他们在钢管桁架装配式预应力混凝土叠合板技术标准的制定中发挥了重要作用，为技术的推广和应用提供了标准和规范。

三、标准的内容要点1. 技术要求标准规定了钢管桁架装配式预应力混凝土叠合板的技术要求，包括材料选用、结构设计、施工工艺等方面的要求，保证了结构的安全性和可靠性。

2. 施工规范标准对于钢管桁架装配式预应力混凝土叠合板的施工过程进行了规范，包括了施工工艺、施工质量控制、验收要求等内容，保证了施工质量。

3. 设计评估标准规定了钢管桁架装配式预应力混凝土叠合板的设计评估方法和要求，保证了结构在设计阶段就具有良好的性能。

4. 质量验收标准还对钢管桁架装配式预应力混凝土叠合板的质量验收进行了规范，保证了产品的质量和安全性，为产品的应用提供了保障。

四、应用前景1. 建筑行业钢管桁架装配式预应力混凝土叠合板技术的标准化推广将促进建筑行业的发展，提高建筑结构的质量和效率，适应了市场的需求。

桁架叠合板（行业文书）桁架钢筋混凝土叠合板(60mm厚底板)适用范围：、1、适用于环境类别为1级，屋面叠合板用底板（不适用于阳台、厨房、卫生间）2、本图集适用于非抗震设计或者抗震设防烈度在6~8度抗震设计的剪力墙结构；3、本图集适用于剪力墙厚度200mm，其他墙厚可以参考使用。

材料要求：1、底板混凝土强度等级C302、底板钢筋及钢筋桁架的上弦、下弦钢筋采用HRB400钢筋，钢筋桁架腹板钢筋采用HPB300钢筋叠合板规格及编号：1、底板厚度为60mm，后浇混凝土叠合层厚度为70mm、80mm、90mm 三种。

2、底板的标志宽度、标志跨度（mm）表1~表4表1双向板底板宽度标志宽度1200 1500 1800 2000 2400边板实际宽度960 1260 1560 1760 2160中板实际宽度900 1200 1500 1700 2100表2双向板底板跨度标志跨度3000 3300 3600 3900 4200 4500实际跨度2820 3120 3420 3720 4020 4320标志跨度4800 5100 5400 5700 6000实际跨度4620 4920 5220 5520 5820表3单向板底板宽度标志宽度1200 1500 1800 2000 2400实际宽度1200 1500 1800 2000 2400表4单向板底板跨度标志跨度2700 3000 3300 3600 3900 4200实际跨度2520 2820 3120 3420 3720 4020双向叠合板编号：DBSA-BC-EeFf-GHDBS双向受力叠合板用底板，A：拼装位置1是边板，2是中板。

B：底板厚度cm。

C：后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号。

H：底板宽度方向配筋代号。

表5底板跨度、宽度方向钢筋代号组合表跨度方向配筋￠8@200 ￠8@150 ￠10@200 ￠10@150 宽度方向配筋￠8@200 11 21 31 41￠8@150 22 32 42￠8@100 43例DBS1-67-3620-31。

桁架钢筋混凝土叠合板（60mm 厚底板） 适用范围：、 1、 适用于环境类别为1级，屋面叠合板用底板（不适用于阳台、厨房、卫生间）

2、 本图集适用于非抗震设计或者抗震设防烈度在 6~8度抗震设计的剪力墙结构；

3、 本图集适用于剪力墙厚度200m m，其他墙厚可以参考使用。 材料要求：

1、 底板混凝土强度等级C30

2、 底板钢筋及钢筋桁架的上弦、下弦钢筋采用HRB400钢筋，钢筋桁架腹板钢筋采用HPB300 钢筋 叠合板规格及编号： 1、 底板厚度为60mm，后浇混凝土叠合层厚度为 70mm、80mm、90mm三种。

2、 底板的标志宽度、标志跨度（mm）表1~表4 表1双向板底板宽度 标志宽度 1200 1500 1800 2000 2400

边板实际宽度 960 1260 1560 1760

2160

中板实际宽度 900 1200 1500 1700

2100

表2双向板底板跨度 标志跨度 3000 3300 3600 3900 4200 4500

实际跨度 2820 3120 3420 3720 4020 4320

标志跨度 4800 5100 5400 5700

6000

实际跨度 4620 4920 5220 5520 5820 7

表3单向板底板宽度 标志宽度 1200 1500 1800 2000

2400

实际宽度 1200 1500 1800 2000

2400

表4单向板底板跨度 标志跨度 2700 3000 3300 3600 3900 4200

实际跨度 2520 2820 3120 3420 3720 4020 双向叠合板编号：DBSA-BC-EeFf-GH

DBS双向受力叠合板用底板，

A:拼装位置1是边板，2是中板。

B：底板厚度cm。C:后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。Ff：底板标志宽度dm。

G:底板跨度方向配筋代号。H:底板宽度方向配筋代号。
