s7-200符号表

  • 格式：doc
  • 大小：43.50 KB
  • 文档页数：7

符号群组 符号名 地址 S7-200 CPU 系统更新 SMB0-SMB29 0 = 关断 = 低 1 = 接通 = 高 系统状态 Always_On SM0.0 始终接通 First_Scan_On SM0.1 仅在首次扫描周期时接通 Retentive_Lost SM0.2 如果保持数据丢失，接通一个扫描周期 RUN_Power_Up SM0.3 从上电进入 RUN（运行）模式时，接通一个扫描周期 Clock_60s SM0.4 时钟脉冲接通30秒，关断30秒，工作周期时间为1分钟 Clock_1s SM0.5 时钟脉冲接通0.5秒，关断0.5秒，工作周期时间为1秒 Clock_Scan SM0.6 扫描周期时钟，一个周期接通，下一个周期关断 Mode_Switch SM0.7 表示模式开关的当前位置：0 = TERM（终端），1 = RUN（运行） 指令执行状态 Result_0 SM1.0 特定指令的操作结果 = 0 时，置位为 1 Overflow_Illegal SM1.1 特定指令执行结果溢出或数值非法时，置位为 1执行某些有关溢出或非法数值指令，设为1 Neg_Result SM1.2 当数学运算产生负数结果时，置位为 1 Divide_By_0 SM1.3 尝试除以零时，置位为 1 Table_Overflow SM1.4 当填表指令尝试过度填充表格时，置位为 1 Table_Empty SM1.5 当 LIFO 或 FIFO 指令尝试从空表读取时，置位为 1 Not_BCD SM1.6 尝试将非 BCD 数值转换为二进制数值时，置位为 1 Not_Hex SM1.7 当 ASCII 数值无法被转换为有效十六进制数值时，置位为 1 自由接口接收字符 Receive_Char SMB2 包含在自由接口通信过程中从端口 0 或端口 1 收到的每个字符 自由接口校验错误 Parity_Err SM3.0 当端口 0 或端口 1 接收到一个有奇偶校验错误的字符时，置位为 1 中断队列溢出、运行时间程序错误、中断开放、自由接口传送程序空闲和数值强制 Comm_Int_Ovr SM4.0 如果通信中断队列溢出，置位为 1（仅在中断程序内有效） Input_Int_Ovr SM4.1 如果输入中断队列溢出，置位为 1（仅在中断程序内有效） Timed_Int_Ovr SM4.2 如果定时中断队列溢出，置位为 1（仅在中断程序内有效） RUN_Err SM4.3 检测到运行时间编程错误时，置位为 1 Int_Enable SM4.4 表示全局中断启用状态：1 = 中断被开放 Xmit0_Idle SM4.5 传送指令空闲时，置位为 1（端口0） Xmit1_Idle SM4.6 传送指令空闲时，置位为 1（端口1） Force_OnSM4.7 数据被强制时，置位为 1：1 = 数据被强制，0 = 无被强制的数据（仅限 22x） I/O 错误状态位 IO_Err SM5.0 如果出现任何 I/O 错误，置位为 1 Too_Many_D_IO SM5.1 如果过多的数字量 I/O 点与 I/O 总线连接，置位为 1 Too_Many_A_IO SM5.2 如果过多的模拟量 I/O 点与 I/O 总线连接，置位为 1 Too_Many_IM SM5.3 如果过多的智能 I/O 模块与 I/O 总线连接，置位为 1 DP_Err SM5.7 如果出现 DP 标准总线故障，置位为 1（仅限 S7-215） CPU 识别寄存器 CPU_ID SMB6 CPU 识别（ID）号 I/O 模块代码和错误寄存器 EM0_ID SMB8 模块 0 识别（ID）寄存器 EM0_Err SMB9 模块 0 错误寄存器 EM1_ID SMB10 模块 1 识别（ID）寄存器 EM1_Err SMB11 模块 1 错误寄存器 EM2_ID SMB12 模块 2 识别（ID）寄存器 EM2_Err SMB13 模块 2 错误寄存器 EM3_ID SMB14 模块 3 识别（ID）寄存器 EM3_Err SMB15 模块 3 错误寄存器 EM4_ID SMB16 模块 4 识别（ID）寄存器 EM4_Err SMB17 模块 4 错误寄存器 EM5_ID SMB18 模块 5 识别（ID）寄存器 EM5_Err SMB19 模块 5 错误寄存器 EM6_ID SMB20 模块 6 识别（ID）寄存器 EM6_Err SMB21 模块 6 错误寄存器 以毫秒为单位的扫描时间 Last_Scan SMW22 最后一次扫描周期的扫描时间 Minimum_Scan SMW24 自从进入 RUN（运行）模式以来记录的最小扫描时间 Maximum_Scan SMW26 自从进入 RUN（运行）模式以来记录的最大扫描时间 模拟调整电位器 Pot0_Value SMB28 与模拟电位器 0 对应的数值 Pot1_Value SMB29 与模拟电位器 1 对应的数值 SMB30至SMB549（S7-200 只读／只写特殊存储区）

按照要求，S7-200 CPU 操作系统从特殊存储区读取配置／控制数据，并将新改动写入存储在特殊存储区中 的系统数据内。 程序可读取和写入所有的 SM30 以上的地址，但 SM 数据的用法根据每个地址的功能不同而异。程序当然也可读取通常是写入的 SM 地址。 程序可在 SM 地址中读取和写入。SM 地址提供解释系统状态数据、配置系统选项和控制系统功能的一 种方法。在运行模式中，连续扫描程序提供对特殊系统功能的连续访问。 符号群组 符号名 地址 为程序指令和S7-200 CPU读取／写入地址 >= SMB30 0 = 关断 = 低 1 = 接通 = 高 自由接口控制 地址 P0_Config SMB30 配置端口 0 通信：校验、每个字符的数据位数目、波特率和协议 P0_Config_0 SM30.0 为端口 0 选择自由接口或系统协议 P1_Config SMB130 配置端口 1 通信：校验、每个字符的数据位数目、波特率和协议 P1_Config_0 SM130.0 为端口 1 选择自由接口或系统协议 永久性存储区（EEPROM）写入控制 Save_to_EEPROM SMB31 设置保存参数，用于将存储在 V 存储区中的数值保存至永久性存储区（EEPROM） Save_to_EEPROM_7 SM31.7 用户请求执行永久性存储区保存操作（0 = 无请求，1 = 保存） 在每次保存操作后，CPU 复位该位 Save_Address SMW32 存储将被保存的 V 存储区单元地址 定时中断的时间间隔寄存器 Time_0_Intrvl SMB34 指定中断 0 的时间间隔（从1 - 255，以 1 毫秒递增）。 Time_1_Intrvl SMB35 指定中断 1 的时间间隔（从1 - 255，以 1 毫秒递增）。 HSC0 寄存器（高速计数器 0） HSC0_Status SMB36 HSC0 计数器状态 HSC0_Status_5 SM36.5 HSC0 当前计数方向状态：1 = 增计数 HSC0_Status_6 SM36.6 HSC0 当前值等于预置值状态：1 = 等于 HSC0_Status_7 SM36.7 HSC0 当前值大于预置值状态：1 = 大于 HSC0_Ctrl SMB37 配置和控制 HSC0 HSC0_Reset_Level SM37.0 HSC0 计数器复位有效电平控制：0 = 高电平有效；1 = 低电平有效 HSC0_Rate SM37.2 HSC0 计数速率选择器：0 = 4x（4 倍速）；1=1x HSC0_Dir SM37.3 HSC0 计数方向控制：0 = 减计数；1 = 增计数 HSC0_Dir_Update SM37.4 HSC0 更新计数方向：0 = 无更新；1 = 更新方向 HSC0_PV_Update SM37.5 HSC0 更新预置值：0 = 无更新；1 = 更新预置值 HSC0_CV_Update SM37.6 HSC0 更新当前值：0 = 无更新；1 = 更新当前值 HSC0_Enable SM37.7 HSC0 启用：0 = 禁止；1 = 启用 HSC0_CV SMD38 HSC0 新当前值 HSC0_PV SMD42 HSC0 新预置值 HSC1 寄存器（高速计数器 1） HSC1_Status SMB46 HSC1 计数器状态 HSC1_Status_5 SM46.5 HSC1 当前计数方向状态：1 = 增计数 HSC1_Status_6 SM46.6 HSC1 当前值等于预置值状态：1 = 等于 HSC1_Status_7 SM46.7 HSC1 当前值大于预置值状态：1 = 大于 HSC1_Ctrl SMB47 配置和控制 HSC1 HSC1_Reset_Level SM47.0 HSC1 计数器复位有效电平控制：0 = 高电平有效；1 = 低电平有效 HSC1_Start_Level SM47.1 HSC1 计数器启动有效电平控制：0 = 高电平有效；1 = 低电平有效 HSC1_Rate SM47.2 HSC1 计数速率选择器：0 = 4x（4 倍速）；1=1x HSC1_Dir SM47.3 HSC1 计数方向控制：0 = 减计数；1 = 增计数 HSC1_Dir_Update SM47.4 HSC1 更新计数方向：0 = 无更新；1 = 更新方向 HSC1_PV_Update SM47.5 HSC1 更新预置值：0 = 无更新；1 = 更新预置 HSC1_CV_Update SM47.6 HSC1 更新当前值：0 = 无更新；1 = 更新当前值 HSC1_Enable SM47.7 HSC1 启用：0 = 禁止；1 = 启用 HSC1_CV SMD48 HSC1 新当前值 HSC1_PV SMD52 HSC1 新预置值 HSC2寄存器（高速计数器2） HSC2_Status SMB56 HSC2 计数器状态 HSC2_Status_5 SM56.5 HSC2 当前计数方向状态：1 = 增计数 HSC2_Status_6 SM56.6 HSC2 当前值等于预置值状态：1 = 等于

合集下载

s7-200内存卡用于数据记录的使用方法

s7-200内存卡用于数据记录的使用方法

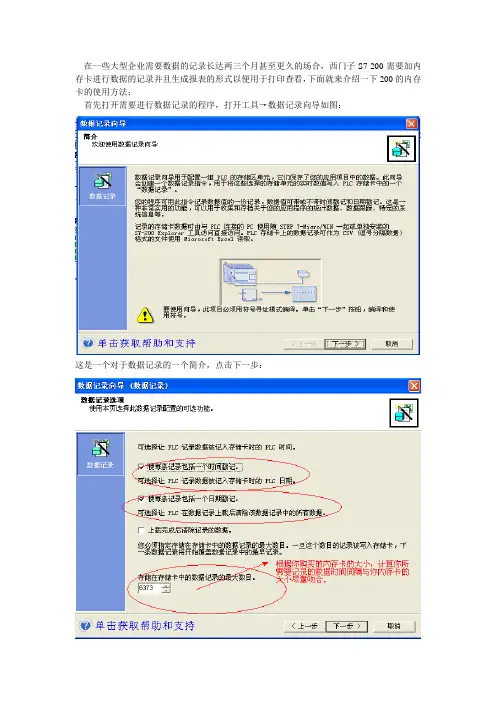

在一些大型企业需要数据的记录长达两三个月甚至更久的场合，西门子S7-200需要加内存卡进行数据的记录并且生成报表的形式以便用于打印查看，下面就来介绍一下200的内存卡的使用方法；首先打开需要进行数据记录的程序，打开工具→数据记录向导如图：这是一个对于数据记录的一个简介，点击下一步：我这里购买的是256kb的内存卡，记录17个数据，其中8个int类型，9个byte类型，记录时间3个月，每隔30分钟记录一次（这些需要在程序里，编程，此处不叙述）。
