安全阀基本知识.

安全阀最全知识总结（含安装要点）1、安全阀概况安全阀是阀门家族比较特殊的一个分支，它的特殊性是因为安全阀为不同于其它阀门仅仅起到开关的作用，更重要的是要起到保护设备的安全。

安全阀在启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，是通过向系统外排放介质，来防止管道或设备内介质压力超过规定数值的特殊阀门。

安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。

安全阀必须经过压力试验才能使用。

随着我国经济建设的快速发展，在带有压力操控的设备项目工程越来越多。

鉴于设备泄压的需要，安全阀在保护设备过程中起到至关重要的作用。

安全阀主要被广泛应用于：蒸汽锅炉、液化石油气汽车槽车或液化石油气铁路罐车、采油井、蒸汽发电设备的高压旁路、压力管道、压力容器等。

2、安全阀的类别安全阀口径一般都不大，常用的都在D N15m m-DN80m m之间，超过150m m一般都称为大口径安全阀。

安全阀分全启式安全阀和微启式安全阀。

根据安全阀的整体结构和加载方式可以分为静重式、杠杆式、弹簧式和先导式4种。

根据与管道的连接方式不同又可以分为螺纹安全阀和法兰安全阀。

工作温度高而压力不太高时选用杠杆式较合适；高压设备宜选用弹簧式；一般常用的是弹簧式安全阀。

3、安装方法作为整个设备系统调试的一部分，当安全阀初次开启时，阀座经常会受到损坏，这是因为系统中总是存在着污垢和碎屑。

为了确保外来杂质不进入安全阀内，整个系统应该在安全阀安装前进行充分的冲洗，安全阀应安装在污垢，铁锈和碎屑不会聚集的地方。

蒸汽应用中，通过安全阀的安装降低泄露趋势也是很重要的一点，安全阀的安装应使凝结水不会聚在阀瓣的上游处。

如下图，安全阀安装在蒸汽管道上方就可以做到这一点。

当安全阀在正确安装在蒸汽管道上方，安全阀的进口管道可以起到自排水的作用。

温度安全阀应安装与热水器顶部或侧面，如下图：安全阀中流体的正确流动方式如下图4、安装中的注意事项（1）新装安全阀应附有产品合格证，安装前要进行复校，加以铅封并出具安全阀校验。

安全阀的基本知识1、安全阀的基本知识（1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

（2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

（3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

（4）工作压力P：阀门在使用介质温度下的压力。

（5）工作温度T：阀门在使用介质下的温度。

（6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

（7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

（8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

（9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）。

（10）开启高度h: 阀瓣离开关闭位置的实际升程。

（11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

（12）排量系数Kd：阀门实际排量与理论排量的比值。

（14）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

（15）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构（1）阀体。

（2）阀座。

（3）阀瓣。

（4）调节圈。

（5）弹簧。

（6）阀杆。

（7）阀盖。

（8）阀帽。

3、安全阀的分类（1）按使用介质分：a:蒸汽用安全阀。

b:空气及其它气体用安全阀。

2024/10/14
11
8、安全阀的密封
安全阀的质量和使用期限与其关闭件的密封面有密切的关系，密封面是安全 阀最薄弱的环节。
密封面的材料必须具有抗侵蚀性和耐腐蚀性，有良好的机械加工和研磨性能， 有弹性变形的能力。
当采用不同材料作为密封面时，为了防止密封面上形成角槽和遭致破坏，必 须使较硬材料密封面的宽度大于较软材料密封面的宽度。
2024/10/14
16
安全阀常见故障 故障现象： 安全阀排汽管出口有轻微的蒸汽排出。 安全阀附近有轻微且频率高的泄漏声。 原因分析： （1）锅炉房内环境温度（环境温度+25℃）太高，造成弹簧受力下降，介质
1、弹簧式安全阀 故障之一，密封面渗漏。原因有：①密封面之间夹有杂物；②密封面损坏。 这种故障要靠定期检修来预防。故障之二，灵敏度不高。原因有：①弹簧疲
劳；②弹簧使用不当。 弹簧疲劳，无疑应该更换。弹簧使用不当，是使用者不注意一种公称压力的
弹簧式安全阀，有几个压力段，每一个压力段有一种对应的弹簧。如公称压 力为16公斤/厘米2的安全阀，使用压力是2.5～4公斤/厘米2的压力段，安装 了10～16公斤/厘米2的弹簧，虽也能凑合开启，但忽高忽低，很不灵敏。
当安全阀启闭压差过大时，反时针旋转上调节环，使上调节环上升，启闭压 差可以变小。
调整上调节环，可改变启闭压差。最佳的调整是首先保证阀门的全行程前提 下，可以调小启闭压差。在一般情况下调整上调节环，可得到满意的启闭压 差，而不要变动调整套（导向套）。但当上调节环的调整的不到满意的启闭 压差时才调整导向套，顺时针旋转导向套，提高阀瓣背压减少启闭压差。
的，影响着安全装置的工作，向大气排放时，背压为零。
2024/10/14
3
2、对安全阀的工作要求 1、当达到最高允许压力时，安全阀要尽可能开启到应达到的高度，并排放出 规

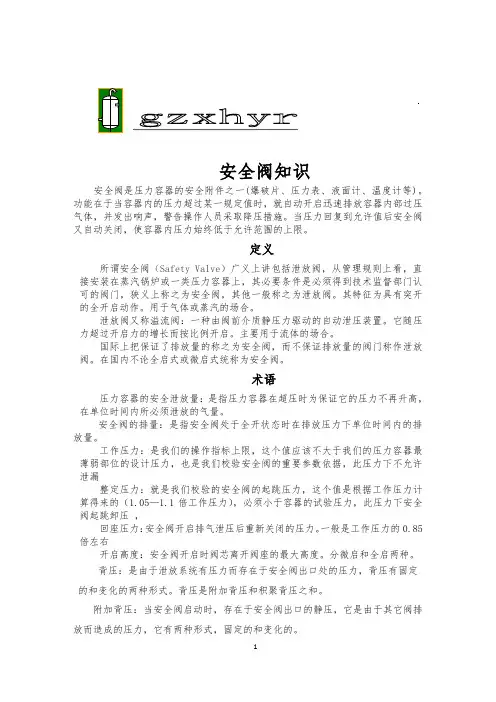

安全阀知识安全阀是压力容器的安全附件之一(爆破片、压力表、液面计、温度计等)。

功能在于当容器内的压力超过某一规定值时，就自动开启迅速排放容器内部过压气体，并发出响声，警告操作人员采取降压措施。

当压力回复到允许值后安全阀又自动关闭，使容器内压力始终低于允许范围的上限。

定义所谓安全阀（Safety Valve）广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合。

泄放阀又称溢流阀：一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

国际上把保证了排放量的称之为安全阀，而不保证排放量的阀门称作泄放阀。

在国内不论全启式或微启式统称为安全阀。

术语压力容器的安全泄放量：是指压力容器在超压时为保证它的压力不再升高，在单位时间内所必须泄放的气量。

安全阀的排量：是指安全阀处于全开状态时在排放压力下单位时间内的排放量。

工作压力：是我们的操作指标上限，这个值应该不大于我们的压力容器最薄弱部位的设计压力，也是我们校验安全阀的重要参数依据，此压力下不允许泄漏整定压力：就是我们校验的安全阀的起跳压力，这个值是根据工作压力计算得来的（1.05—1.1倍工作压力），必须小于容器的试验压力，此压力下安全阀起跳卸压，回座压力：安全阀开启排气泄压后重新关闭的压力。

一般是工作压力的0.85倍左右开启高度：安全阀开启时阀芯离开阀座的最大高度。

分微启和全启两种。

背压：是由于泄放系统有压力而存在于安全阀出口处的压力，背压有固定的和变化的两种形式。

背压是附加背压和积聚背压之和。

附加背压：当安全阀启动时，存在于安全阀出口的静压，它是由于其它阀排放而造成的压力，它有两种形式，固定的和变化的。

积聚背压：泄压阀打开后由于流动使泄放主管中增加的压力。

工作原理当安全阀阀瓣下的气体压力超过弹簧的压紧力时，阀瓣就被顶开。
