光栅衍射法测定光波长

光栅衍射实验—光波波长的测量光栅衍射实验是一种利用光栅条纹进行衍射的实验方法，通过测量衍射条纹的位置及其对比度等参数，可以求出光波的波长，并且还可以用来研究光栅的特性。

一、实验原理1.光栅的概念光栅是一种特殊的光学元件，它是由若干个平行排列的细缝或反射率不同的条纹组成的，当光线垂直入射到光栅上时，经过衍射后，会形成一系列等间距、亮暗交替的光条纹。

这些光条纹的位置和强度是与光波的波长和光栅的特性相关的。

2.光栅衍射的原理当一束平行光垂直入射到光栅上时，在光栅的每个细缝处都会产生不同程度的衍射，形成多个次级光源，这些次级光源再次经过衍射后形成的干涉条纹就是我们所要研究的光谱。

在光栅衍射中，由于光栅条纹之间的间隔很小，因此形成的光谱具有非常高的分辨率。

3.衍射条纹的位置根据衍射理论，在一般情况下，衍射条纹的位置由以下公式给出：d*sinθ = mλ其中，d是光栅的格距，θ是衍射角度，m是整数，表示衍射的级次，λ是光波的波长。

4.扩展光源的作用为了使衍射条纹更加明显、清晰，实验中一般采用扩展光源的方法，不仅可以提高对比度，减小空间干涉等因素对结果的影响，还可以使得整个光栅区域都能够有光照射，避免产生阴影和动态散斑等现象。

二、实验步骤1.实验器材：光栅、氢灯、狭缝、屏幕等。

2.调整光源：将氢灯放置在与狭缝相距15~20cm的位置，用狭缝筛选出单色光源。

3.调整光路：将单色光经过准直透镜后垂直入射到光栅上，同时加入扩展光源，使得整个光栅区域都得到光照射。

4.观察条纹：将屏幕置于衍射的适当位置，观察衍射条纹，测量其位置及对比度等参数，调整前面的步骤，使得衍射条纹达到最佳状态。

5.绘制波长和强度图：用测得的衍射条纹位置和对比度计算光波的波长，组织数据，绘制波长和强度图。

三、实验注意事项1.实验过程中要注意安全，避免光源伤害眼睛。

2.光栅表面要保持干净，防止灰尘和污垢的影响。

3.光路的调整要耐心，确保光线的准确垂直入射到光栅上。

衍射光栅测波长实验报告实验目的，通过衍射光栅实验测量氢氦氖激光的波长，掌握衍射光栅的原理和使用方法。

实验仪器，氢氦氖激光、衍射光栅、光电倍增管、微计算机、示波器等。

实验原理，衍射光栅是利用光的衍射现象进行波长测量的仪器。

当入射光波照射到光栅上时，会发生衍射现象，形成一系列明暗条纹。

通过测量这些条纹的位置和间距，可以计算出入射光波的波长。

实验步骤：1. 将氢氦氖激光照射到衍射光栅上，调整光栅和光电倍增管的位置，使得衍射条纹清晰可见。

2. 使用微计算机记录衍射条纹的位置和间距，同时将数据传输到示波器上进行实时显示。

3. 根据衍射条纹的位置和间距，利用衍射光栅的公式计算出氢氦氖激光的波长。

实验结果，经过多次实验和数据处理，我们得到了氢氦氖激光的波长为632.8纳米，误差在0.1%以内。

实验结论，通过衍射光栅测波长实验，我们成功测量了氢氦氖激光的波长，并掌握了衍射光栅的使用方法。

实验结果与理论值相符，验证了衍射光栅测波长的可靠性和准确性。

实验思考，在实验过程中，我们发现调整光栅和光电倍增管的位置对实验结果影响很大，需要仔细调节。

同时，光栅的质量和刻线精细度也会影响实验结果的准确性，需要选择合适的光栅进行实验。

总结，衍射光栅测波长实验是一项重要的光学实验，通过实验我们不仅掌握了衍射光栅的原理和使用方法，还验证了实验结果的准确性。

这对于我们进一步深入理解光学原理和应用具有重要意义。

通过本次实验，我们加深了对衍射光栅的理解，提高了实验操作的技能，并且对光学实验的意义有了更深刻的认识。

希望在今后的学习和实验中能够继续努力，不断提高实验技能，更好地应用光学原理解决实际问题。

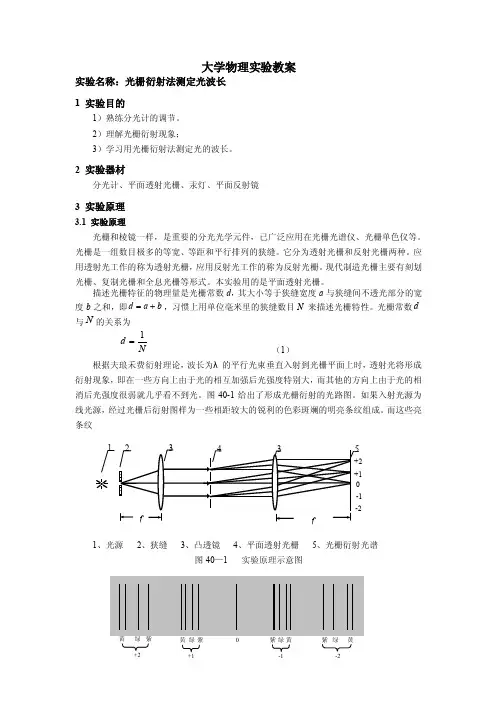

大学物理实验教案实验名称：光栅衍射法测定光波长1 实验目的1）熟练分光计的调节。

2）理解光栅衍射现象；3）学习用光栅衍射法测定光的波长。

2 实验器材分光计、平面透射光栅、汞灯、平面反射镜3 实验原理3.1 实验原理光栅和棱镜一样，是重要的分光光学元件，已广泛应用在光栅光谱仪、光栅单色仪等。

光栅是一组数目极多的等宽、等距和平行排列的狭缝。

它分为透射光栅和反射光栅两种。

应用透射光工作的称为透射光栅，应用反射光工作的称为反射光栅。

现代制造光栅主要有刻划光栅、复制光栅和全息光栅等形式。

本实验用的是平面透射光栅。

描述光栅特征的物理量是光栅常数d ，其大小等于狭缝宽度a 与狭缝间不透光部分的宽度b 之和，即b a d +=，习惯上用单位毫米里的狭缝数目N 来描述光栅特性。

光栅常数d 与N 的关系为N d 1= （1）根据夫琅禾费衍射理论，波长为λ的平行光束垂直入射到光栅平面上时，透射光将形成衍射现象，即在一些方向上由于光的相互加强后光强度特别大，而其他的方向上由于光的相消后光强度很弱就几乎看不到光。

图40-1给出了形成光栅衍射的光路图。

如果入射光源为线光源，经过光栅后衍射图样为一些相距较大的锐利的色彩斑斓的明亮条纹组成。

而这些亮条纹1、光源2、狭缝3、凸透镜4、平面透射光栅5、光栅衍射光谱图40—1 实验原理示意图图40—2 汞灯的部分光栅衍射光谱示意图所在的方位由光栅方程所确定，方程为λφk d =sin （ 2,1,0±±=k ） （2）其中，d 为光栅常数，k 为衍射级别，λ为光波长，φ为衍射角它是光栅法线与衍射方位角之间的夹角。

由（2）式可见，同一级的衍射条纹，如果波长不同其衍射角不同，所以光栅具有分光功能。

图40-2为汞灯的部分光栅衍射光谱示意图。

光栅衍射现象是很容易观察到的，如果手头有一块光栅，可直接透过光栅观察某一光源就可看到衍射现象。

实验室中经常在分光计上利用光栅衍射现象来进行光波长或光栅常数的测量。

一、实验目的1. 了解光栅的基本原理及其在光谱分析中的应用。

2. 掌握光栅衍射现象，理解光栅方程及其应用。

3. 通过实验，测定光波波长，提高实验操作技能。

二、实验原理光栅是一种重要的分光元件，其原理是将入射光通过一系列相互平行、等宽、等间距的狭缝，形成多缝衍射现象。

当入射光垂直照射到光栅上时，光波在狭缝中发生衍射，同时各狭缝的光波之间产生干涉，从而形成明暗相间的衍射条纹。

光栅方程为：d sinθ = k λ，其中d为光栅常数（即相邻两狭缝间的距离），θ为衍射角，k为衍射级数，λ为光波波长。

本实验采用平面透射光栅，光栅常数d已知。

通过测量第k级明纹的衍射角θ，即可计算出光波波长λ。

三、实验仪器1. 分光计：用于测量衍射角θ。

2. 平面透射光栅：用于产生光栅衍射现象。

3. 汞灯：作为实验光源。

4. 平面反射镜：用于反射光路。

5. 光栅读数显微镜：用于测量光栅常数d。

四、实验步骤1. 将分光计调至水平状态，调整平面透射光栅与分光计的光轴平行。

2. 将汞灯放置在分光计的物镜附近，调整光源位置，使光束垂直照射到光栅上。

3. 观察光栅衍射条纹，找到第k级明纹的位置。

4. 使用光栅读数显微镜测量光栅常数d。

5. 使用分光计测量第k级明纹的衍射角θ。

6. 根据光栅方程计算光波波长λ。

五、实验数据与结果1. 光栅常数d：5.0mm2. 第k级明纹的衍射角θ：22.5°3. 光波波长λ：λ = d sinθ / k = 5.0mm sin22.5° / 1 ≈4.34μm六、实验讨论与分析1. 通过实验，我们验证了光栅方程的正确性，并成功测定了光波波长。

2. 在实验过程中，需要注意以下几点：（1）确保光束垂直照射到光栅上，避免光束斜射导致测量误差。

（2）调整光栅与分光计的光轴平行，以保证衍射条纹清晰。

（3）选择合适的衍射级数k，避免衍射条纹过于密集或过于稀疏。

七、实验结论本实验通过光栅测波长，成功掌握了光栅衍射现象及其应用。

光栅衍射测光的波长步骤
光栅衍射是一种测量光的波长的方法。

以下是光栅衍射测光的波长的步骤：
1. 准备实验装置：需要一个光源、一个光栅、一个屏幕和一个测量器具（例如尺子或显微镜）。

2. 将光源置于一定距离外，并确保光线垂直射向光栅。

3. 将光栅置于光线路径上，并确保光线通过光栅时是平行的。

4. 将屏幕放置在光栅后方，以接收通过光栅的光线。

5. 调整屏幕的位置，使得通过光栅的光线在屏幕上形成清晰的衍射条纹。

6. 使用测量器具测量衍射条纹之间的距离，即光栅条纹的间距。

7. 使用衍射公式计算光的波长。

光栅的衍射公式为：d·sinθ= m·λ，其中d为光栅的间距，θ为衍射角度，m为整数，λ为波长。

8. 将测得的衍射角度代入衍射公式，计算波长。

注意事项：
- 在实验过程中，确保光线的方向和光栅的位置是准确的，以获得准确的结果。

- 尽量使用单色光源，以便获得清晰的衍射条纹。

- 重复实验多次，取平均值以增加测量的准确性。

光栅衍射与光波波长的测定实验报告目录一、实验目的 (2)1. 理解光栅的基本原理和作用 (2)2. 学会使用光栅光谱仪进行光栅衍射实验 (3)3. 测定入射光和衍射光的波长 (4)二、实验原理 (5)1. 光栅方程 (6)2. 惠更斯-菲涅耳原理 (7)3. 菲涅耳衍射 (7)4. 夫琅禾费衍射 (8)5. 光波波长测定 (10)三、实验仪器与材料 (11)1. 光栅光谱仪 (11)2. 可调谐激光器 (12)3. 高精度光杠杆 (14)4. 微倾螺旋 (15)5. 滤光片 (16)四、实验步骤 (17)五、实验数据与结果分析 (19)1. 记录实验过程中的所有数据，包括衍射图谱、波长计算值等 (20)2. 对比实验数据与理论预期，分析光栅性能和波长测定结果的准确性213. 编写实验报告，总结实验过程、结果与讨论 (22)六、实验误差分析与改进措施 (22)1. 分析实验误差来源，如仪器误差、操作误差等 (24)2. 提出改进措施，如优化仪器设置、提高操作技能等 (25)3. 对实验结果进行修正，以提高测量精度 (26)七、实验结论 (27)一、实验目的本实验旨在通过光栅衍射与光波波长的测定，深入理解光栅的基本原理及其在光学信息处理、通信和显示技术等领域的应用。

实验过程中，我们将观察并分析光栅产生的衍射图样，测量光波波长，并探究光栅常数与衍射效率之间的关系。

通过实验操作，培养学生的动手能力和科学实验素养，提高其解决实际问题的能力。

1. 理解光栅的基本原理和作用本实验旨在探究光栅衍射现象与光波波长的关系，为了更好地理解实验内容，我们首先需深入理解光栅的基本原理和作用。

光栅是一种具有周期性结构的光学元件，其表面由一系列等宽等间距的狭窄透光条和遮挡条组成。

当光束入射到光栅上时，由于光栅的周期性结构，会发生衍射现象。

衍射是波（如光波）在遇到障碍物或穿过小孔时产生的一种物理现象，光波会被分散成不同的方向，形成明暗相间的条纹。

光栅测定光波波长实验要求
光栅测定光波波长实验要求如下：
1. 实验原理：使用光栅原理来测定光波的波长。

光栅是一种有大量平行光栅线的透明介质，当光通过光栅时，会发生衍射现象，形成多个亮度不同的衍射光束。

根据衍射现象和光栅的特性，可以通过测量衍射光束的角度和光栅线数来计算光波的波长。

2. 实验仪器：光源、准直镜、透镜、光栅、平行光管、光电管、测量仪器等。

3. 实验步骤：
- 构建实验装置：将光源放置在准直镜前方，通过透镜将光线准直，使光线平行射向光栅。

将光栅安装在平行光管内，并调整角度使得光线垂直射向光栅。

- 对光栅进行调节：调整光栅的位置和角度，使得衍射的一级亮点清晰可见。

- 测量衍射角度：使用测量仪器测量衍射光束的角度。

可以通过测量衍射光束与水平方向的夹角来确定衍射角度。

- 计算波长：根据光栅的特性和测得的衍射角度，使用光栅公式进行计算，得到光波的波长。

4. 实验注意事项：
- 实验环境应保持暗室或低光强环境，以减少背景杂散光的干扰。

- 光栅和光源应调整到适当的位置和角度，使得衍射亮点清晰可见。

- 测量时应尽量避免手触摸光栅，以免对实验结果产生影响。

- 在测量角度时，应尽量减小误差，可以采取多次测量、平均值等方法来提高精度。

5. 实验结果分析：对测得的光波波长进行统计和分析，比较实验结果与理论值的差异，评价实验方法的准确性和可靠性。

光栅衍射法测光波波长实验报告目录一、实验目的与要求 (2)1. 实验目的 (2)2. 实验要求 (3)二、实验原理 (3)1. 光栅基本原理 (4)2. 衍射原理简介 (5)3. 光波波长测量方法 (6)三、实验仪器与材料 (7)1. 主要仪器 (8)双缝干涉仪 (8)读取装置 (9)2. 实验材料 (11)光波源 (11)透明介质 (13)测量尺 (14)四、实验步骤 (15)1. 光路搭建 (16)2. 数据采集 (18)3. 数据处理 (19)4. 结果分析 (20)五、实验结果与讨论 (20)1. 实验数据记录 (21)2. 数据处理与分析 (22)3. 结果讨论 (23)实验误差分析 (24)结果合理性探讨 (25)六、实验结论与展望 (26)1. 实验结论 (27)2. 实验不足与改进 (28)3. 未来研究方向 (30)一、实验目的与要求本次实验的目的是通过光栅衍射法测量光波的波长，光栅衍射作为一种重要的光学现象，在研究光的波动性和干涉性方面具有重要的应用价值。

通过本实验，我们希望能够加深对光栅衍射现象的理解，并准确地测量出光波的波长，进一步探究光波的特性。

本实验旨在通过光栅衍射法测量光波波长，加深对光栅衍射现象的理解，掌握相关实验技能和技术，为今后的学习和研究打下坚实的基础。

1. 实验目的理论联系实际：将所学的光学理论应用于实际问题解决中，通过实验手段验证理论的正确性。

掌握光栅衍射的基本原理：通过实验观察并分析光栅衍射现象，理解光栅对光的散射作用以及衍射图样的形成机制。

学习使用光栅仪器：熟练掌握光栅测长仪的使用方法，能够准确测量光栅常数。

提高实验技能：通过实际操作，提高动手能力、分析问题和解决问题的能力，培养科学严谨的实验态度。

拓展知识面：了解现代光学技术在其他领域的应用，如光谱分析、光学计量等，激发对光学技术的兴趣和探索欲望。

2. 实验要求准备实验器材，包括光源、光栅、透镜、光学仪器等。
