5G无线通信网络物理层关键技术随着互联网的迅速发展，人们对于通信技术的需求也越来越高。
为了满足人们对于更高速、更可靠的通信网络的需求，5G无线通信网络应运而生。
5G无线通信网络物理层作为5G网络的核心技术之一，负责处理无线信号的传输和接收，并提供高速、高容量、低时延的通信服务。
以下将介绍5G无线通信网络物理层的关键技术。
1.新型多天线技术：5G网络引入了大规模天线阵列技术（MIMO），使用多个天线进行数据传输，以提高系统的容量和覆盖范围。
还使用了波束成形技术，通过改变天线的辐射方向，将信号集中在特定的用户上，从而提高系统的传输效率和容量。
2.宽带信道传输技术：为了实现更高的数据传输速率，5G网络采用了更高的频段和更高的带宽，以增加可用的频谱资源。
还引入了更高阶的调制和编码技术，例如256QAM，提高了信号的传输效率。
3.多址技术：为了增加系统的容量和支持更多用户的同时通信，5G网络采用了进一步改进的多址技术。
OFDMA（正交频分多址）和SC-FDMA（单载波频分多址）技术，可以将频谱资源分配给不同的用户，实现多用户同时传输数据。
4.自适应调制与编码技术：为了适应不同用户的需求，并提高系统的传输效率和容量，5G无线通信网络物理层引入了自适应调制和编码技术。
根据信道条件的变化，可以自动调整调制方式和编码率，以提供更可靠的传输和更高的数据传输速率。
5.超密集网络技术：5G网络将面临大规模的设备连接和数据传输需求，因此需要采用更好的网络布局和资源管理技术。
超密集网络技术可以通过增加基站的密度和使用更小的蜂窝覆盖区域，提高系统的容量和覆盖范围，并支持更多用户同时接入网络。
5G无线通信网络物理层关键技术的引入，将极大地提高通信网络的容量、速率和可靠性。
通过新型多天线技术、宽带信道传输技术、多址技术、自适应调制与编码技术以及超密集网络技术的应用，5G网络能够满足人们对于高速、高容量通信的需求，并为各行各业的发展提供更好的支持。
4G移动通信系统的关键技术4G移动通信系统的关键技术一：引言4G移动通信系统是第四代移动通信技术的代表，它具有更高的速率、更低的时延和更大的容量。
本文将对4G移动通信系统的关键技术进行详细介绍。
二：物理层技术1. OFDM技术OFDM（正交频分复用）技术是4G移动通信系统的关键基础技术，它能够有效地抵抗多径衰落以及频率选择性衰落，提高系统的频谱效率和抗干扰性能。
2. MIMO技术MIMO（多输入多输出）技术可以利用多个天线进行信号的传输和接收，通过空域上的多径传播提高系统的速率和容量，并提高信号的可靠性。
三：网络层技术1. IP分包技术IP分包技术可以将数据分成多个小包进行传输，提高网络的灵活性和传输效率，适应多种不同的应用场景。
2. 全IP网络技术全IP网络技术是4G移动通信系统中的核心技术，它通过统一的IP协议对语音、数据和视频进行传输，提供统一的服务和优化的网络接入。
四：数据链路层技术1. 自适应调制与编码技术自适应调制与编码技术可以根据信道条件来动态调整调制方式和编码率，提高信号的传输质量和系统的容量。
2. 空间复用技术空间复用技术可以将频率和空间进行灵活的分配，提高系统的频谱效率和容量。
五：移动接入层技术1. LTE技术LTE（Long Term Evolution）技术是4G移动通信系统中最主流的技术，它具有更高的速率和容量，支持多种应用场景和业务需求。
2. WiMAX技术WiMAX（Worldwide Interoperability for Microwave Access）技术是另一种重要的4G移动通信技术，具有较大的覆盖范围和灵活的接入方式。
六：安全与管理技术1. 身份鉴别与认证技术身份鉴别与认证技术可以保护用户和网络的安全，防止未经授权的访问和攻击。
2. 密钥管理技术密钥管理技术可以确保通信过程中的数据安全性，通过合理的密钥、分发和更新策略，保护用户隐私和通信内容的保密性。
5G通信技术中的物理层信号处理与无线传输方案物理层信号处理是5G通信技术中至关重要的一环，它涉及到数据的调制、编码、调制解调器设计等方面。
在5G通信中，物理层信号处理的目标是通过无线传输方案实现高速、低延迟、可靠的数据传输。
在5G通信中，物理层信号处理主要包括以下几个方面的内容：1. 调制与编码：在5G通信中，传输的数据需要经过调制和编码处理，以适应高速传输和多天线系统的需求。
调制技术可以将数字信息转换为模拟信号，例如将数字信号转换为载波波形。
编码技术则可以提供对数据进行纠错和压缩的功能，以提高数据传输的可靠性和效率。
2. 符号映射：符号映射是将数字信息映射到模拟信号的过程。
在5G通信中，由于需要支持较大的数据速率和多天线传输，因此符号映射需要考虑多维调制技术，例如4-QAM、16-QAM、64-QAM等。
通过不同的符号映射方式，可以在有限带宽资源下实现更高的数据传输速率。
3. 多天线系统设计：5G通信中使用了大规模天线阵列（Massive MIMO）技术，以提高信道容量和数据传输速率。
在多天线系统中，物理层信号处理需要对传输信号进行波束赋形和波束成形等处理，以实现有效的信道传输。
此外，还需要进行天线选择、波束赋形权重的计算等工作，以优化传输性能。
4. 信道估计与均衡：由于无线信道的复杂性，信号在传输过程中容易受到干扰和衰落的影响。
因此，在5G通信中，物理层信号处理需要进行准确的信道估计和均衡处理。
通过对传输信号和接收信号的比较，可以估计信道特性，进而进行信号均衡以提高传输质量。
5. 自适应调制与调度：5G通信中，物理层信号处理还需要考虑自适应调制与调度的问题。
自适应调制可以根据信道条件的变化，动态地调整数据传输速率和调制方式，以提高传输效率。
自适应调度则可以根据用户的需求和网络状况，合理地分配资源，实现高效的数据传输。
为了实现上述物理层信号处理的需求，5G通信中采用了多种无线传输方案，以在有限的频谱资源下实现高速、低延迟的数据传输。

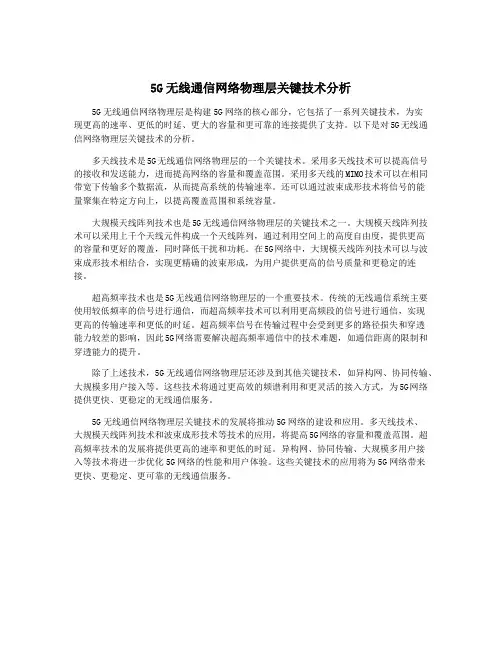

5G无线通信网络物理层关键技术分析5G无线通信网络物理层是构建5G网络的核心部分，它包括了一系列关键技术，为实现更高的速率、更低的时延、更大的容量和更可靠的连接提供了支持。
以下是对5G无线通信网络物理层关键技术的分析。
多天线技术是5G无线通信网络物理层的一个关键技术。
采用多天线技术可以提高信号的接收和发送能力，进而提高网络的容量和覆盖范围。
采用多天线的MIMO技术可以在相同带宽下传输多个数据流，从而提高系统的传输速率。
还可以通过波束成形技术将信号的能量聚集在特定方向上，以提高覆盖范围和系统容量。
大规模天线阵列技术也是5G无线通信网络物理层的关键技术之一。
大规模天线阵列技术可以采用上千个天线元件构成一个天线阵列，通过利用空间上的高度自由度，提供更高的容量和更好的覆盖，同时降低干扰和功耗。
在5G网络中，大规模天线阵列技术可以与波束成形技术相结合，实现更精确的波束形成，为用户提供更高的信号质量和更稳定的连接。
超高频率技术也是5G无线通信网络物理层的一个重要技术。
传统的无线通信系统主要使用较低频率的信号进行通信，而超高频率技术可以利用更高频段的信号进行通信，实现更高的传输速率和更低的时延。
超高频率信号在传输过程中会受到更多的路径损失和穿透能力较差的影响，因此5G网络需要解决超高频率通信中的技术难题，如通信距离的限制和穿透能力的提升。
除了上述技术，5G无线通信网络物理层还涉及到其他关键技术，如异构网、协同传输、大规模多用户接入等。
这些技术将通过更高效的频谱利用和更灵活的接入方式，为5G网络提供更快、更稳定的无线通信服务。
5G无线通信网络物理层关键技术的发展将推动5G网络的建设和应用。
多天线技术、大规模天线阵列技术和波束成形技术等技术的应用，将提高5G网络的容量和覆盖范围。
超高频率技术的发展将提供更高的速率和更低的时延。
异构网、协同传输、大规模多用户接入等技术将进一步优化5G网络的性能和用户体验。
这些关键技术的应用将为5G网络带来更快、更稳定、更可靠的无线通信服务。

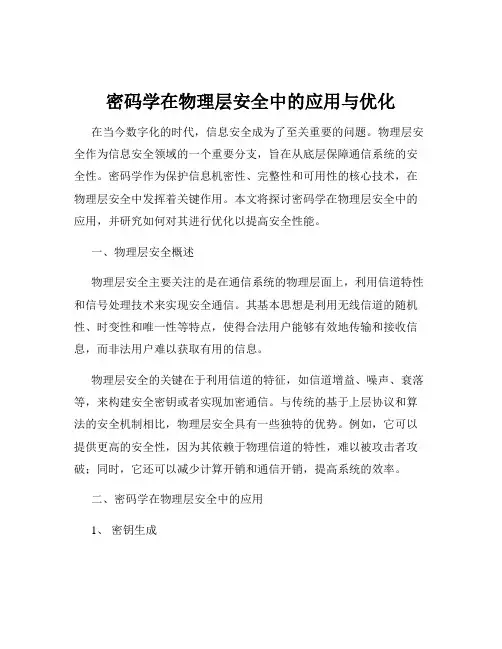

密码学在物理层安全中的应用与优化在当今数字化的时代，信息安全成为了至关重要的问题。
物理层安全作为信息安全领域的一个重要分支，旨在从底层保障通信系统的安全性。
密码学作为保护信息机密性、完整性和可用性的核心技术，在物理层安全中发挥着关键作用。
本文将探讨密码学在物理层安全中的应用，并研究如何对其进行优化以提高安全性能。
一、物理层安全概述物理层安全主要关注的是在通信系统的物理层面上，利用信道特性和信号处理技术来实现安全通信。
其基本思想是利用无线信道的随机性、时变性和唯一性等特点，使得合法用户能够有效地传输和接收信息，而非法用户难以获取有用的信息。
物理层安全的关键在于利用信道的特征，如信道增益、噪声、衰落等，来构建安全密钥或者实现加密通信。
与传统的基于上层协议和算法的安全机制相比，物理层安全具有一些独特的优势。
例如，它可以提供更高的安全性，因为其依赖于物理信道的特性，难以被攻击者攻破；同时，它还可以减少计算开销和通信开销，提高系统的效率。
二、密码学在物理层安全中的应用1、密钥生成利用物理层信道的随机性和互易性，可以生成安全的密钥。
例如，在无线通信中，通过测量接收信号的强度、相位等参数，可以提取出随机的特征值，并将其作为密钥的一部分。
同时，通过对信道的实时监测和更新，可以保证密钥的新鲜性和保密性。
2、加密通信传统的加密算法，如 AES、RSA 等，也可以应用于物理层通信。
通过对发送的数据进行加密处理，使得即使攻击者截获了信号，也无法获取有用的信息。
此外，还可以结合物理层的信道编码技术，如纠错编码，来提高加密通信的可靠性。
3、认证与鉴权在物理层安全中，密码学可以用于实现设备的认证和用户的鉴权。
通过在通信过程中交换加密的认证信息，确保通信双方的合法性和真实性，防止非法设备或用户的接入。
4、安全协议设计基于密码学原理，可以设计各种安全协议，如密钥协商协议、认证协议等，以保障物理层通信的安全性。
这些协议通常需要考虑物理层信道的特性和限制，以实现高效和可靠的安全通信。

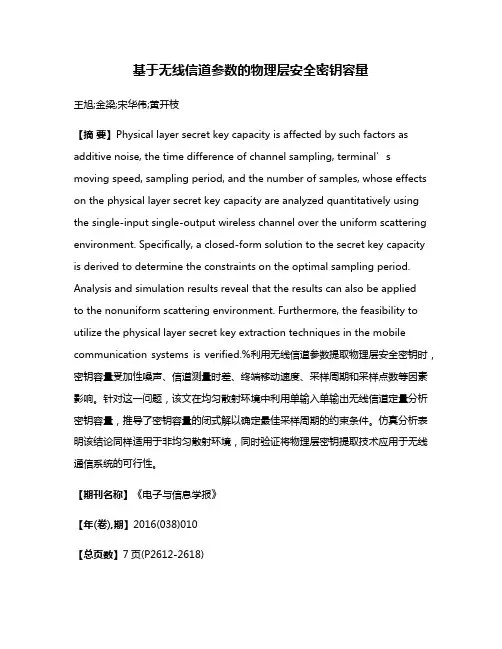

基于无线信道参数的物理层安全密钥容量王旭;金梁;宋华伟;黄开枝【摘要】Physical layer secret key capacity is affected by such factors as additive noise, the time difference of channel sampling, terminal’s moving speed, sampling period, and the number of samples, whose effects on the physical layer secret key capacity are analyzed quantitatively using the single-input single-output wireless channel over the uniform scattering environment. Specifically, a closed-form solution to the secret key capacity is derived to determine the constraints on the optimal sampling period. Analysis and simulation results reveal that the results can also be appliedto the nonuniform scattering environment. Furthermore, the feasibility to utilize the physical layer secret key extraction techniques in the mobile communication systems is verified.%利用无线信道参数提取物理层安全密钥时，密钥容量受加性噪声、信道测量时差、终端移动速度、采样周期和采样点数等因素影响。

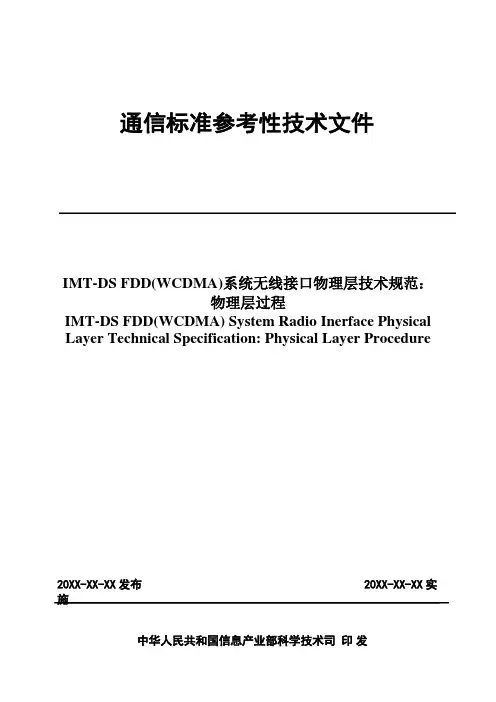

通信标准参考性技术文件IMT-DS FDD(WCDMA)系统无线接口物理层技术规范：物理层过程IMT-DS FDD(WCDMA) System Radio Inerface Physical Layer Technical Specification: Physical Layer Procedure20XX-XX-XX发布 20XX-XX-XX实施中华人民共和国信息产业部科学技术司印发目次1 范围 (1)2 引用标准 (1)3 定义和缩略语 (1)4 同步过程 (2)4.1 小区搜索 (2)4.2 公共物理信道同步 (2)4.3 DPCCH/DPDCH同步 (2)4.3.1 同步原语 (2)4.3.2 无线链路建立 (3)4.3.3 无线链路监测 (4)4.3.4 传输定时的调整 (5)5 功率控制 (5)5.1 上行功率控制 (5)5.1.1 PRA CH (5)5.1.2 DPCCH/DPDCH (5)5.1.3 PCPCH (13)5.2 下行功率控制 (15)5.2.1 DPCCH/DPDCH (15)5.2.2 PDSCH (20)5.2.3 AICH 205.2.4 PICH 205.2.5 S-CCPCH (20)5.2.6 CSICH (20)6 随机接入过程 (20)6.1 物理随机接入过程 (20)6.1.1 RACH子信道 (22)6.1.2 RACH接入时隙集合 (22)6.2 CPCH接入过程 (23)7 闭环模式发射分集 (26)7.1 反馈信息的确定 (27)7.2 闭环模式1 (28)7.2.1 模式1帧尾调整 (29)7.2.2 模式1的正常初始化 (29)7.2.3 压缩模式下模式1的操作 (30)7.3 闭环模式2 (31)7.3.1 模式2的帧尾调整 (32)7.3.2 模式2的初始化 (32)7.3.3 压缩模式下模式2的操作过程 (33)8 IPDL定位方法的空闲周期 (34)8.1 概述 (34)8.2 IPDL的参数 (34)8.3 空闲周期位置的计算 (34)附录A（信息）：天线验证 (35)附录B（信息）：功率控制 (36)B.1 功率控制定时 (36)B.2 UE实现的例子 (37)B.3 调整环路 (37)附录C(信息)：小区搜索过程 (38)前言本通信参考性技术文件主要定义了IMT-2000 DS系统FDD模式(WCDMA)的Uu接口的内容，主要对Uu接口技术规范中的信令传输部分进行规定和说明。
移动通信│MOBILE COMMUNICATION 18 2018年第1期 无线通信系统中物理层安全技术探讨 高宇鑫 中兴通讯股份有限公司，广东 惠州 518000
摘要：随着无线通信技术的发展，通信设备逐渐呈现小型化、多样化发展，在一定程度上提升了数据传播速率。由于无线传输通道具备广播特点，因此对通信保密有了更加严格的要求。最近几年，在物理层安全技术中，主要采取了传输链路物理特点，在物理层编码、调制以及传输方式的基础上实现了安全性通信，在各个学术界中受到了广泛关注和应用。因此，主要论述了传统安全传输技术和物理层安全技术存在的不同性，然后研究了物理层中的多天线分集技术、协作干扰技术以基于信道物理层安全技术，最后提出了物理层安全技术未来发展范围。 关键词：无线通信系统；物理层安全技术；未来发展范围 中图分类号：TN929.5 文献标识码：A
Discussion on Physical Layer Security Technology in Wireless Communication System Gao Yuxin ZTE Corporation, Guangdong Huizhou 518000
Abstract: With the development of wireless communication technology, communication devices have gradually become smaller and more diverse, which has improved the data transmission rate to some extent. Because the wireless transmission channel has broadcast characteristics, there is a stricter requirement for confidentiality of communication. In recent years, in the physical layer security technology, the physical characteristics of the transmission link have been adopted, and security communication has been implemented on the basis of physical layer coding, modulation, and transmission methods. It has attracted wide attention in various academic circles and application. Therefore, it mainly discusses the differences between the traditional security transmission technology and the physical layer security technology. Then it studies the multi-antenna diversity technology and cooperative interference technology in the physical layer based on the channel physical layer security technology, and finally proposes the future development scope of the physical layer security technology. Keywords: wireless communication system; physical layer security technology; future development range
无线通信技术的出现，在一定程度上丰富了人们的生活水平，尤其是在通信应用区域内，极大地增强了通信水平和整体能力。可是，在无线通信信道中，由于受到固有广播性、开放性以及传输链路不稳定性等因素的影响，因此无线通信系统与传统的有限通信系统相比较而言，更容易受到非法用户的监听和侦察，从而引发传输数据流失等现象。最近几年，出现的小米移动云泄露等情况，都说明了信息安全在无线通信领域中起到的重要性。所以，设计安全、高效稳定的无线通信系统在国家安全、商业机密等内容中，占据十分重要的地位。创新安全通信，可以增强国际现代化水平，提升我国的竞争力。
1 无线通信系统中物理层安全技术发展背景 传统的安全技术主要采取密钥管理、身份确认等方式，其安全机制建立在计算机密码学方法的基础上，在应用计算机网络上层协议的设计中增强信息的准确性。传统安全技术一般依靠破解生成密钥需要较高的计算复杂度来提高加密算法的有效性，但是在计算能力不断提升和信息运输场景呈现多样化的背景下，传统密钥体系面临着严峻的挑战。其中存在的不足主要表现在以下几点： 第一，随着计算水平的不断提高，尤其是量子计算的出现，以计算复杂度为基本理论基础设计的现代 密码学加密算法存在着很大的安全隐患。 第二，在无线网络中，信息传播的广播特征和系统中终端设备的一种特征，使得密钥在维护管理期间面临着很大的复杂性。 第三，传统网络呈现多样化、异构性发展方式，具备用户之间交流以及用户和基站之间交流频繁性特点，所以传统的加密方式的作用无法有效发挥出来。因此，寻找一种新型的安全运输技术来弥补传统安全技术预留的不足，建立更加完善的密码体制是首要的目标。 现阶段，随着物理层安全技术的出现，它在一定程度上解决了无线通信安全问题，为其发展提供了新的发展方向。这一技术的主要思想是从信息论角度入手，并不是简单地增加计算复杂度来确保网络信息的安全性。物理层安全技术，一般是利用无线传输链路的动态特点，依靠信号处理、编码调制等物理层方法，在防止别人盗取信息的同时，为通信方提供更加安全可靠的通信。从中可以看出，物理层安全技术未来应用前景开阔。 2 物理层安全技术 对于物理层安全技术的研究，主要从以下两个方面进行：第一，基于安全编码的物理层安全；第二，基于信号处理的物理层安全。 物理层安全编码可以实现安全运输。它一般通过主窃信道自查，从信息理论角度入手，防止信息遭到窃听，在提升质量的同时，保证了信号的良好传输。另外，利用信号处理方式，可以不断优化无线通信系统的各项资源，增强主窃链路之间的差异性，从而为实现安全编码奠定良好基础。物理层安全技术包含协作干扰技术、多天线分集技术以及全双工技术等。 2.1 协作干扰技术 协作干扰技术是实现物理层安全传输的主要方式，以合法终端正常通信不产生干扰的情况下，通过将人工噪音和干扰信号引进传输通道的零空间中来干扰窃听节点对信号的接受情况。人工噪音和干扰信号能够在发送端和接收端中添加。在多人单出的无线通信系统内，使用发电天线传输信息，以此提升传输的安全性。在放大转发中继系统内，利用目的节点发送干扰实现安全通信，并且通过优化干扰功率分配来实现安全稳定传递胡。从以上论述可以看出，协作干扰技术起到了十分重要的作用，它在一定程度上能够防止受到干扰，有效保证了传输质量。 2.2 多天线分集技术 随着无线多入多出技术的应用，终端具备多根发送和接收天线，如图1所示。多天线技术一般是利用空间自由度来实现安全运输。发送端的多天线技术，包含最大比传输、空时编码传输和发送天线选择等多个方案。最大比传输技术是通过加权处理多根发射天线的系数来增强接收端的信号强度；空时编码技术是利用发端多天线带来的空间维度来增强信息的可靠性；发送天线选择技术则是选择最优的发射天线，增加接收端的瞬时信噪比。在上述三种技术中，由于发送天线选择仅仅需要单个射频链路，其杂度低，所以应用范围广。
图1 发端和收端天线数目对系统安全传输频率的示意图 针对接收端的天线分级，由于每根天线全都收到信号的副本，因此可以使用多天线技术来提升终端接收能力，从而保证合法链路的传输质量。 2.3 基于信道估计的物理层安全技术 上文论述的多天线技术和协作干扰技术，都是采取主窃链路信号的差异方式来实现安全管理，两者可以在信号传输环节中起到重要的作用，而信号传输一般是对信道状态信息进行估计。从中可以看出，通过干扰用户对信道状态信息的估计能力，可以恶化窃听用户在数据传输阶段的信息破译能力。因此，差异化信道估计是实现物理层安全的主要方法。 在多人多处信道内，专门设计了合法用户和窃听用户之间差异性信道质量的估计方案。这一方案合理地将人工噪音添加到训练信号的零空间中去，并且优化合法用户的信道估计性能，提升系统传输稳定性。此方案存在的不足之处是信道估计期间需要多个阶段的反馈训练。这样一来，使得数据效率低下。对此，可以详细改进这一方法，制订双向训练的方案，利用目的节点发送初始训练信号，窃听用户收到的信号，主要是合法用户到窃听用户之间的信息，而不是基站到窃听用户之间的信息，以此防止窃听端对初始训练阶段的估计。 2.4 未来发展方向 从当前情况来看，对于物理层保密的理论知识，还需要不断加以改进和完善。因此，本文针对相关安全技移动通信│MOBILE COMMUNICATION 20 2018年第1期 术问题给予了详细的说明。物理层安全技术和传统安全技术相比较而言，是不会产生任何冲突的。怎样将现有的技术和以往技术相互联系和结合在一起，最大限度发挥性能优势，使通信技术快速发展，实现最佳的效果，这是对后期技术发展的一种展望。对跨层协同的信号秘密传送的深入研究，只有真正实现将物理层信号保密技术完美融入到传统的通信办法里，彻底解决疑难问题，物理层安全技术才就能够更进一步地为人类造福。目前研究人员的最终愿望是将物理层安全技术真正使用到未来的移动通信产品里面。在未来，很有可能成立专门工作组来探讨无线通信理念中的物理层信息保密技术，并让无线通信标准中的物理层加密技术最终成为所有无线通信设备不可或缺的安全保障技术。 3 结语 随着研究工作的深入开展，物理层安全技术在未 来仍然有很大的提升空间。物理层安全技术实现的基础是安全编码，如何设计优异的码字对于提升安全通信能力非常重要。多天线灵活的天线配置，为安全传输提供了额外的自由度。合理设计天线和发送功率的配置，可以进一步优化系统的安全传输能力，具有非常重要的研究意义。
参考文献 [1]黄熠.无线通信系统中物理层安全技术研究[J].电脑
知识与技术，2017，13（4）：17-18. [2]屈云国.中继通信系统中基于协作干扰的物理层安
