浅谈空心薄壁高墩翻模施工

目录一、工程概况二、施工人员通道及操作平台三、施工工艺四、施工中应注意的问题及处理措施五、垂直度、高程控制测量六、施工人员及机械安排七、质量保证体系及措施八、安全保证体系及措施九、高墩施工应急预案十、文明施工、环境保护措施矩形薄壁高墩翻模施工方案一、工程概况本合同段弯冲口大桥和油榨坪大桥高墩为空心薄壁墩，弯冲口大桥3#墩高46米，截面尺寸为5×2.8米；4、5#墩高56米，截面尺寸为5×2.8米；油榨坪大桥2#墩高40米，截面尺寸为5×2.6米；3、4#墩高60米，截面尺寸为5×3.2米二、施工人员通道及操作平台墩身施工前在墩旁选择合适地方进行地基处理后搭设井形脚手架及施工爬梯，作为施工人员上下通道，脚手架搭设必须符合规范要求，牢固可靠，爬梯周边设置安全网，以利于施工和检查人员上下行走、安全便捷。

脚手架随墩身增高而增高，施工中必须注意脚手架的稳定性，并注意防雷、防风；人员作业时系好安全带等。

墩身施作前必须安全检查合格后才予以施工。

脚手架与墩身模板外侧施工平台间距控制在1m范围内，在爬梯休息平台与模板外侧施工平台之间采用6-8条10×10cm方木钉在一起作为连接通道，两侧设置护栏和安全网，注意两端搭接稳固性和采取防滑措施。

采用直径48mm钢管搭建一个井形框架结构的支架。

再在支架内部搭建一个“之字形”回旋步梯，每隔4m高度在脚手架两侧均采用型钢与墩身预埋件焊接连接加固。

2.1、井形脚手架搭建井形脚手架平面结构单元采用20根立杆，脚手架长*宽为4.0m*3.0m，长度方向为横桥向，脚手架采用直径48mm钢管，钢管壁厚3.5mm，框架其它杆件和尺寸具体见下图。

脚手架平面结构示意图脚手架立面结构示意图高度范围内，每2m一个平面结构单元。

井形4个侧面和中间2个面，高度范围内每4m设置一对剪刀撑。

剪刀撑采用长6.0m钢管。

整个支架每个交点均设置扣件。

搭建过程中对支架整体的垂直度控制在规范要求范围内。

简析桥梁薄壁空心高墩的施工摘要：作为桥梁工程的下部结构，薄壁空心高墩其施工工艺复杂，施工过程中应严格按施工工艺施工，本文结合工程实际介绍了大桥薄壁空心高墩的施工方法，从总体施工安排、翻模模板加工、安装、混凝土浇筑、拆模、养护等方面提出了具体的施工措施。

关键词：薄壁空心高墩翻模施工工艺1 铁路桥梁薄壁空心高墩施工的工艺流程本人通过结合大量的铁路桥梁薄壁空心高墩施工工程实践，认为铁路桥梁薄壁空心高墩施工的工艺流程为：安装劲性骨架→绑扎接高钢筋→拆模→清理模板和涂脱模剂→翻升、安装模板→检查中线与标高测量→冲洗清理→灌注混凝土、养生→提升滑架，直至达到设计墩柱高度。

2 薄壁空心高墩施工方案设计2.1 垂直运输机械选择垂直运输的机械选择关系到施工进度快慢，主桥高墩施工的难点是垂直运输和高空作业防护，而选择和设计作业平台直接影响到高墩施工作业人员的安全，需要提高重视。

受主桥墩身高的影响，在墩身实际施工过程中，电梯和塔吊通常作为施工作业人员和物料提升的工具，以便于施工并缩短施工周期。

2.2 选择支架、模板和混凝土的运输方案在进行高墩施工过程中，涉及到的技术比较繁杂，如模板施工、滑模施工、翻模施工、爬模施工等，在这些施工技术中各有自身的优点和不足，具体如下：①滑模施工。

在滑模施工中，滑模的组成包括模板、提升架、提升系统、工作平台。

在该阶段施工中优点是工期快，不足之处是消耗大量滑升支承杆材料以及耗用测量施工定位的劲性骨架材料，导致成本较高。

②提升模板施工。

优点是容易控制施工方法，不足是施工进度慢，劳动强度大，难以掌握工期，且必须耗用大量的提升和施工定位用的劲性骨架材料。

③爬模施工。

在该阶段施工中，采用节段式进行施工，方便施工控制，劳动强度小，不足是工序比较繁琐，爬升结构复杂，成本较高。

④翻模施工。

优点施工成本费用较低，不足难以控制施工和安全无法保证。

本文介绍的高墩的施工方案，具体如下，支架系统：施工平台采用整体式轻型爬架；模板系统：通过采用翻拆模法对墩身进行施工，长度与墩身高度相匹配，标准模板每节长6m，纵向共有4块，每块高1.5m；运输系统：每个主墩旁要配备安装qt80ea塔吊，便于提升和运输物质材料，采用电梯作为员工上下班的运输工具。

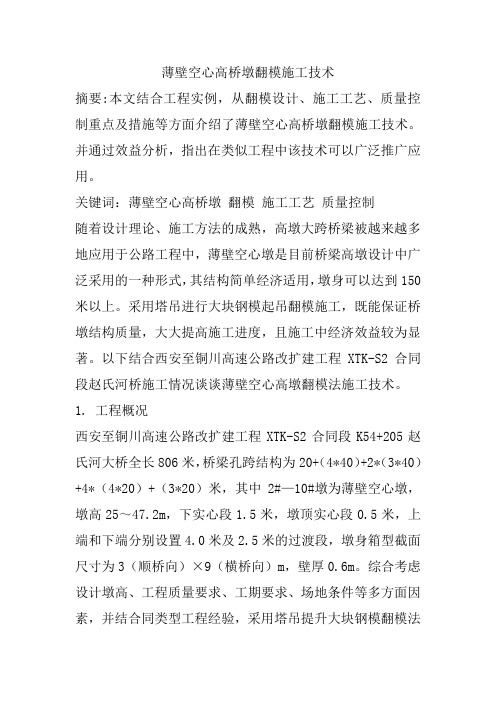

薄壁空心高桥墩翻模施工技术摘要:本文结合工程实例，从翻模设计、施工工艺、质量控制重点及措施等方面介绍了薄壁空心高桥墩翻模施工技术。

并通过效益分析，指出在类似工程中该技术可以广泛推广应用。

关键词：薄壁空心高桥墩翻模施工工艺质量控制随着设计理论、施工方法的成熟，高墩大跨桥梁被越来越多地应用于公路工程中，薄壁空心墩是目前桥梁高墩设计中广泛采用的一种形式，其结构简单经济适用，墩身可以达到150米以上。

采用塔吊进行大块钢模起吊翻模施工，既能保证桥墩结构质量，大大提高施工进度，且施工中经济效益较为显著。

以下结合西安至铜川高速公路改扩建工程XTK-S2合同段赵氏河桥施工情况谈谈薄壁空心高墩翻模法施工技术。

1. 工程概况西安至铜川高速公路改扩建工程XTK-S2合同段K54+205赵氏河大桥全长806米，桥梁孔跨结构为20+（4*40）+2*（3*40）+4*（4*20）+（3*20）米，其中2#—10#墩为薄壁空心墩，墩高25～47.2m，下实心段1.5米，墩顶实心段0.5米，上端和下端分别设置4.0米及2.5米的过渡段，墩身箱型截面尺寸为3（顺桥向）×9（横桥向）m，壁厚0.6m。

综合考虑设计墩高、工程质量要求、工期要求、场地条件等多方面因素，并结合同类型工程经验，采用塔吊提升大块钢模翻模法进行空心墩施工。

2. 工艺原理以凝固的混凝土墩体为支承主体,通过附着于已完成的混凝土墩身上的模板支撑上层施工模板及平台, 从而完成钢筋成型、模板就位和校正、混凝土浇筑等工作。

3.施工方法墩身采用三节等高模板分段循环施工，除基础顶第一次施工高度为三节模板组合高度外，上面各段施工高度为两节模板高度。

灌筑完一施工段混凝土后，最上一节模板不拆除，将下两层模板拆除后上翻安装在上节模板上面，如此循环往复，完成桥墩施工。

模板安装、拆除及钢筋等物品的垂直运输均由塔吊完成，混凝土浇注采用混凝土输送垂直泵送入模。

3.1施工工艺流程工艺流程图参见图3.1-1。

薄壁空心墩翻模施工工法1前言近年来由于高速铁路的兴起，加之普通铁路对线路平顺度要求不断提高，桥梁高墩逐年增多，墩身高度已经由20~50米发展到超百米，甚至近200米，高墩施工亟待标准化、规范化，以保证工程质量和施工安全。

另外，在高墩桥梁施工中，墩身工期一般处于关键线路，对总工期有重要影响，所以探索高墩施工效率，加快施工速度也成为需要解决的问题之一。

本工法是中铁建工集团在新建辽源至长春铁路工程伊丹河特大桥空心墩桥梁施工过程中形成的，经总结，形成本工法。

实践证明，本工法具有优质高效的优点，技术先进，有明显的社会和经济效益。

2工法特点2.1本工法在吊车—翻模施工技术、混凝土输送泵一次泵送混凝土技术的基础上，采用了简易外模悬臂施工平台+设置筒内支架方法，并配合1节外模和1节内模，筒内支架“一架三用”，可提高施工效率，降低施工成本，加快施工进度。

2.2墩身高度在30米以下使用汽车吊配合翻模施工，速度快、成本低、机动灵活，墩身高度大于30米可采用塔吊。

模板在工厂统一加工制作，精度高、可进行多次循环使用。

对于泵送混凝土施工，采用汽车输送泵，可多个工作面共用一台，节约成本。

施工过程中能够逐节校正墩身施工误差，误差不积累。

便于模板及时清理、整修、刷油，混凝土外表面平整光洁。

在地面附近预留临时门洞，采用筒内脚手架提供作业人员垂直运输，并设置安全操作平台，保证了人员的安全，墩身施工完毕后，拆除筒内脚手架，封堵临时门洞。

2.3模板一次性投入少，循环利用率高，经济效益好。

2.4墩身外侧无需搭设脚手架，采用角钢悬臂式工作平台，节省人力物力，安全可靠。

2.4不需要增加特殊设备，工艺可操作性强，经济合理，易于推广。

3适用范围本工法适用于20米以上的空心薄壁桥墩。

墩身为等截面或变截面。

最优经济高度为30米以上，墩高越高，此方法优势越大。

也可以用于类似于桥墩的高耸钢筋混凝土结构施工。

4工艺原理将墩身分成等高的节段，分段浇注。

根据分段高度，将内、外侧模板设计成与分段等高的3或4节。

陈水碾左线大桥空心薄壁高墩翻模施工方案在山区修建高等级公路，桥、隧相连，长大隧道、高墩高架桥是不可免的。

由于山区高架桥墩的特点，下部结构一般都采用空心薄壁墩，结构轻，具有良好的抗弯、抗扭能力，桥墩刚度和稳定性高，适用于不同体系的施工，且对于大中跨径的预应力混凝土箱梁桥而言具有良好的经济技术指标，并可以改善上部结构的受力状况。

空心薄壁高墩施工重点是解决模板选型、模板安装及拆除、混凝土运输、墩身垂直度控制等。

1、工程概况乐雅高速公路地处山区，桥址处地形崎岖，山势高险陡峻。

TJ10 合同段陈水碾左线大桥7、8#设计为桩基础，7#墩设计为3.14m x 2.0m方桩基础；8#墩设计为桩径1.8m桩基，墩下承台有4根桩基，承台尺寸10.3m X 7.0m x 3.0m；最大墩高51.24米，采用钢筋混凝土变截面空心方墩、墩顶尺寸200x 200cm，纵向按80:1 变坡，横向等宽，壁厚0.4m。

ZK75+941陈水碾左线大桥为跨越沟谷设置，采用公路-I级汽车荷载。

起点桩号：ZK75+706止点桩号：ZK76+172.28,全长466.280米;上部结构：采用6X 30+4X 40+4X 30米预应力砼简支T梁；下部结构：桥墩采用钢筋砼柱式桥墩，桩基础和重力式，扩大基础。

2、模板方案选择目前，空心薄壁高墩的施工模板方案主要有滑模、爬模、翻模三种方案可供选择。

液压滑模和液压爬模施工速度快，但配套设备多，施工机具投入大，一般均需配备塔吊、电梯等设备，模板刚度高，自重大，混凝土外观质量差，施工纠偏困难。

一旦开始施工，不得中断，雨季施工质量难以保证，且昼夜连续作业，管理难度较大。

“提升翻模”施工落地支架材料用量较大，但配套设备较少，施工机具投入小，模板刚度要求低、自重小，混凝土外观质量容易控制，施工纠偏容易，可以连续和间断施工。

因此，根据本工程现场实际情况，经比较，最终决定采用“钢管爬架翻模”（简称“翻模” ）施工空心薄壁高墩，充分利用常用构件，且工艺较简单易行。

【关键字】技术薄壁空心墩翻模施工控制技术关键词：高墩桥；空心墩；翻模施工摘要：本文结合西部大通道包(头)北(海)线陕西境内黄（陵）延（安）段高速公路上的淤泥河特大桥，此桥是一座高墩（3号墩62m、4号墩105m、5号墩82m、6号墩32m）大跨径（+3×+90m）预应力混凝土连续刚构桥。

主要从墩身施工方案比选、模板加工、翻模施工、施工控制要点等方面介绍双矩形薄壁空心墩身翻板模施工技术。

首先在施工方案比选对爬模、滑模及翻模三种施工工艺的优缺点进行了比较，根据现场施工条件及质量标准最终选定翻模施工。

其次在施工过程中对模板的设计、加工及拼装控制。

第三在施工过程中对如下几点进行①测量控制，采用全自动全站仪、自动整平水准仪、自动整平激光铅垂仪等先进的测量仪器，主要对定位测量、高程测量及笔直度测量进行控制；②模板加工控制，选用生产规模大，社会信誉好的生产厂家，确保模板加工质量；③模板安装控制，模板安装时先进行预拼装，在模板安装及混凝土施工过程中注意对模板的笔直度、角点坐标、高程以及模板的接缝处理、固定进行控制；④混凝土施工，从振捣、养生、施工缝处理等方面进行控制；⑤墩身几何尺寸和外观质量控制。

实践证明，翻板模施工是高墩施工方法中一种较为科学、合理的方法。

1工程概况黄延高速公路淤泥河特大桥位于陕北黄土高原南部黄陵县境内，桥址处山高沟深，地形崎岖。

该桥全长846m，主桥为+3×+预应力混凝土连续刚构桥，由上、下行的两个单箱单室截面组成，主梁根部高9m。

引桥分别是：黄陵岸为2×预应力连续箱梁，延安岸为4×预应力连续箱梁。

其中主桥是由3号(62m)、4号(105m)、5号()、6号()4个主墩组成的跨度连续刚构体系。

每个主墩均由2个双薄壁矩形空心墩组成，分成左右两幅（见图1）。

墩身施工采用高定型大模板，塔吊配合提升翻模的施工方法施工。

2施工方案选定在施工前拟定了爬模、滑模、翻模等多种施工方案进行比选。

空心薄壁高墩翻模施工方案一、工程概况本项目是一座空心薄壁高墩的翻模工程，总高度为30米，墩身内部是空心的，采用钢筋混凝土结构。

项目施工地点位于XXXXX。

本施工方案旨在确保工程质量和安全，合理组织施工过程，保证工期。

二、施工方法1.预制翻模采用预制翻模工法进行施工，即在原地准备好预制翻模板，然后在预制翻模板的起重机上进行安装。

预制翻模板采用钢结构，具有足够的强度和刚度，能够承受墩身的重量和外部风荷载。

2.墩身拆分将整个墩身按照预定的高度进行分段，每段长度约为10米。

通过脚手架和吊车的配合，将墩身分段断开，并进行标记。

3.砌筑翻模在每段墩身的上、下端，搭设砌筑翻模架，用于支撑和固定翻模板。

翻模架采用钢材焊接而成，具有足够的强度和稳定性。

4.安装翻模板将预制翻模板用起重机吊装到预定位置，然后固定在翻模架上。

翻模板的安装要求水平、垂直，保证墩身的几何尺寸和平面形状的一致性。

5.浇筑混凝土在翻模板安装完成后，开始浇筑混凝土。

混凝土的配合比应符合设计要求，要求施工人员按照浇筑计划进行操作，保证浇筑质量。

6.混凝土养护混凝土浇筑完成后，对墩身进行养护。

采取覆盖塑料薄膜进行保温保湿，定期喷水进行湿润养护，保证混凝土的强度和稳定性。

三、施工组织1.施工人员项目需要一定的专业技术人员，包括项目经理、工程师、测量工、起重工、焊工等，以确保施工过程的顺利进行。

2.施工设备项目需要吊车、起重机、脚手架、焊接设备、测量仪器等一系列施工设备，以完成预制翻模的任务。

3.施工安全施工期间要严格按照相关法规进行安全管理，组织进行施工安全教育和培训，确保施工人员的安全。

四、质量控制1.翻模板质量控制对于预制翻模板，需要进行质量把控，包括板材的质量检验、焊接接头的质量检验等，确保翻模板的强度和稳定性。

2.混凝土质量控制对于混凝土的配合比、骨料的质量、浇筑过程中的振捣等都需要进行质量控制，以保证混凝土的性能和强度。

3.施工过程监控在施工过程中，要定期进行墩身尺寸和形状的测量，保证施工的准确性和一致性。

陈水碾左线大桥空心薄壁高墩翻模施工方案在山区修建高等级公路，桥、隧相连，长大隧道、高墩高架桥是不可免的。

由于山区高架桥墩的特点，下部结构一般都采用空心薄壁墩，结构轻，具有良好的抗弯、抗扭能力，桥墩刚度和稳定性高，适用于不同体系的施工，且对于大中跨径的预应力混凝土箱梁桥而言具有良好的经济技术指标，并可以改善上部结构的受力状况。

空心薄壁高墩施工重点是解决模板选型、模板安装及拆除、混凝土运输、墩身垂直度控制等。

1、工程概况乐雅高速公路地处山区，桥址处地形崎岖，山势高险陡峻。

TJ10合同段陈水碾左线大桥7、8#设计为桩基础，7#墩设计为3.14m×2.0m方桩基础；8#墩设计为桩径1.8m桩基，墩下承台有4根桩基，承台尺寸10.3m×7.0m×3.0m；最大墩高51.24米，采用钢筋混凝土变截面空心方墩、墩顶尺寸200×200cm，纵向按80:1变坡，横向等宽，壁厚0.4m。

ZK75+941陈水碾左线大桥为跨越沟谷设置，采用公路-Ⅰ级汽车荷载。

起点桩号：ZK75+706，止点桩号：ZK76+172.28，全长466.280米；上部结构：采用6×30+4×40+4×30米预应力砼简支T梁；下部结构：桥墩采用钢筋砼柱式桥墩，桩基础和重力式，扩大基础。

2、模板方案选择目前，空心薄壁高墩的施工模板方案主要有滑模、爬模、翻模三种方案可供选择。

液压滑模和液压爬模施工速度快，但配套设备多，施工机具投入大，一般均需配备塔吊、电梯等设备，模板刚度高，自重大，混凝土外观质量差，施工纠偏困难。

一旦开始施工，不得中断，雨季施工质量难以保证，且昼夜连续作业，管理难度较大。

“提升翻模”施工落地支架材料用量较大，但配套设备较少，施工机具投入小，模板刚度要求低、自重小，混凝土外观质量容易控制，施工纠偏容易，可以连续和间断施工。

因此，根据本工程现场实际情况，经比较，最终决定采用“钢管爬架翻模”(简称“翻模”)施工空心薄壁高墩，充分利用常用构件，且工艺较简单易行。

空心薄壁高墩悬臂翻模施工工法摘要：高墩翻模施工技术是指利用桥梁墩外部吊装点的单节整体模板或多节模板交替提升的工艺，即下一节已浇筑的混凝土模板是上一节模板的支撑体系，通过螺栓将上一节模板固定在下一节模板上。

同时，应将外模设置在固定的施工平台上，施工人员在操作平台上进行模板拆卸、安装、钢筋绑扎、混凝土浇筑等工艺，内外模板各设2 ～3 节，循环交替翻升，直至整个桥梁墩身完成。

翻模法施工浇筑高桥墩，可有效减少高墩柱的施工难度，其施工进度因桥墩截面尺寸和形状的差异而有所不同，通常情况下可5 天施工一模，可有效保证工程施工的连续性，便于开展施工管理工作。

另外，还可保证桥墩的外观质量，不存在扭转或规则错台现象，墩身表面平顺、光滑，同时对混凝土进行分段浇筑，可有效控制混凝土的水热化，避免墩身表面出现干裂现象。

可见，高墩翻模施工技术的应用对保障桥梁工程质量具有重要作用，可降低工程成本，保证路面行车安全和舒适度。

关键词：高墩翻模；施工技术；桥梁工程；工程成本1 工程概况某高速公路合同段全长9.9 km，主要包含路基、桥涵、隧道等施工项目。

本标段地处山岭重丘区，地形起伏较大，跨越河流桥梁较多（大桥7 座，中桥3 座），有5 座大桥设计有高度大于40 m 的空心薄壁高墩，其中大桥5#墩墩高70.64 m，为全线最高墩。

2 施工方法桥梁空心薄壁高墩施工截面相对面积小、墩身高、重心高、墩身柔度大，几何线形精度要求高，地形条件恶劣，施工难度大。

为控制该墩施工质量和安全，针对空心薄壁高墩在施工过程中的稳定性小等特点，采用了依靠外部吊点交替提升模板的高墩翻模施工技术。

该方法具有配套设备少，施工机具投入小，混凝土外观质量容易控制，施工纠偏相对容易的优点。

翻模施工工艺原理是将3 节一套的模板安装并加固，完成第一次墩身的浇筑后，从下向上逐层拆除最下面的两层模板，将最上面第三层模板保留不拆，每拆除一层模板翻转至最上面安装使用。

外模设置固定施工平台，施工人员在操作平台上进行模板的拆卸、安装、绑扎钢筋、混凝土的浇筑、中线控制等作业；内外模板各设3 节，循环交替翻升，周而复始，直至完成整个墩身的施工。
