51单⽚机学习总结（史上最全版,⾃⼰总结）单⽚机学习总结Lesson1 预备知识与点亮⼀个⼆极管⼀、预备知识与流⽔灯1、CPU ROM RAM STC I/O⼝2、电平特性：⾼与低，TTL电平：⾼+5v，低0v；RS232电平：⾼-12v，低+12v，计算机与单⽚机通讯时要加电平转换芯⽚max232（实验板上左下⾓）3、⼆进制：遇⼆进⼀；⼗六进制：⼗进制中的0-15分别表⽰为⼗六进制的0、1....9、A、B、C、D、E、F，⼀般把四个⼆进制数放在⼀起转换为⼀个⼗六进制数，转换时先把⼆进制数转换成⼗进制数，再把⼗进制数转换成⼗六进制数。
0001B>1H;1010B>AH;0010 1100>2CH(这⾥B表⽰的是⼆进制，H表⽰的⼗六进制）。
0x表⽰⼗六进制。
4、⼆进制的逻辑运算：“与”、“?”、“&”；“或”、“+”、“|”；“⾮”“A”;“异或”“⊕”，相同为0，不同为1。
按位与&，按位或|，按位异或~，按位取反~5、芯⽚缺⼝⽅向，芯⽚插反会导致短路。
⼆、80C51系列介绍1、80C51的引脚封装：总线型：有4组⾮总线型:只有20个引脚，送数据时，数据在总线上跑2、C51知识：sfr，特殊功能寄存器声明；sfr16,sfr的16位数据声明；sbit，特殊功能位声明；bit，位变量声明。
例如sfr SCON=0X98,sfr16 T2=0xCC,sbit 0V=PSW^2（第2位定义为ov）。
单⽚机都是从0开始记值。
3、C-51的运算符：4、单⽚机掌握⼏点：5、stc-isp的使⽤就德飞莱单⽚机⽽⾔，单⽚机类型为stc90c516RD+，com类型为com4，在下载程序时，⼀定要先把开发板上的电源断掉，过2秒钟再打开，顺序不能颠倒。
如果此界⾯长期没有变化，考虑以下⼏点：6、Keil的使⽤：(1)、先建⼯程，⽂件名没有后缀名，保存，选择atmel中的80c52（2）、再建⽂件，有后缀名，后缀名.c（c语⾔）或.asm（汇编语⾔）（3）、将⽂件添加在⼯程⾥，在左⽅，右击（5）、先下载程序，后打开电源（6）、注释的⽅式有两种，⼀是//，换⾏⽆效；⼆是/* */，但是注释的语句不编译。

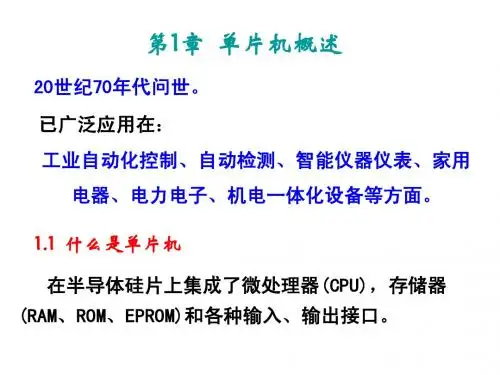

51单片机结构原理51单片机是一种典型的微控制器，具有由英特尔公司(Intel)设计和生产的基于哈佛结构的原理。
51单片机的基本结构包括中央处理器部分(CPU)、存储器部分、输入/输出(I/O)部分以及定时/计数器(Timer/Counter)等功能模块。
在中央处理器部分，51单片机采用了8位位宽的数据总线和16位位宽的地址总线。
它具有一组通用寄存器，可以用于存储中间数据和运算结果。
另外，还有一个累加器，用于存储加法操作的结果。
CPU还包括一套指令系统，用于控制程序的执行。
存储器部分包括程序存储器ROM(Read-Only Memory)和数据存储器RAM(Random Access Memory)。
ROM用于存储程序代码，RAM用于存储数据和程序的临时变量。
51单片机使用Harvard结构，将程序存储器和数据存储器分开，可以同时访问两个存储器，提高了执行效率。
输入/输出(I/O)部分包括多个通用I/O端口，可以用于连接外部设备。
这些I/O端口可以通过外部扩展器进行扩展，以满足不同应用的需求。
此外，51单片机还提供了串行通信接口、定时器/计数器等特殊功能引脚。
定时/计数器模块是51单片机的重要功能之一。
它可以生成精确的定时信号，并可以用来计数外部事件的频率。
定时/计数器模块可以通过寄存器配置，实现不同的定时和计数功能。
总之，51单片机结构的核心是中央处理器部分、存储器部分、输入/输出部分和定时/计数器模块。
通过这些功能模块的协同工作，51单片机可以实现各种应用需求，如控制、计算、通信等。
