KV开关五防闭锁构成及操作注意事项

2.1. 10kV开关联锁
接地开关与断路器手车联锁
（1）. 当接地开关合闸时，通 过转动接地开关轴带动凸轮， 进而通过联杆带动平台底部的 连板，从而使得接地开关在合 闸时不能驱进手车； （2）. 同样当手车在工作位置 时通过锁住凸轮使得接地开关 无法合闸。
2.1. 10kV开关联锁
接地开关与后门联锁
（1）. 当后门被打开时，滑块在弹簧 的作用下向后移动，从而卡住销1，使 得接地开关无法被操作； （2）. 反之当门关上时，门压迫滑块， 此时转动接地开关后，销2转动一定的 角度后卡住后门上的焊接件，从而使得 当接地开关在分闸位置时不能打开后门。
2.1. 10kV开关联锁
手车位置与二次插把的联锁 （1）.只有当手车处于试验位置 时才能插拔二次插头。 （2）.手车离开断开位置/试验 位置后，在向工作位置推进的过 程中和达到工作位置以后，不能 拔开二次插头。
1.2.“五防”目的 目的在于防止误操作和误并列，防误联锁装置实现闭锁的方式应是强制性
的，装设联锁后，就可以保证必须按规定的操作顺序进行操作，否则就无法 进行，从而有效地防止了误操作。
1.3. 机械联锁与电气联锁 防误联锁装置的结构应尽量简单、可靠，操作、维修方便，尽可能
不增加正常操作和事故处理的复杂性，不影响开关的分、合闸速度特 性，也不影响继电保护及信号装置的正常工作。为此，要优先选用机 械类联锁装置，当采用机械闭锁无法实现时，可以采用电气类联锁装 置。
1.3. 机械联锁与电气联锁
机械联锁主要有两种形式，即主动式和被动式。 “主动式联锁”是指在该种联锁状态下，若无正常的解锁条件，
不会被解锁，从而保证误操作根本无法执行。例如当断路器处于合 闸位置时，机械上应保证隔离开关或隔离插头被闭锁而无法操作， 即使错误操作也不会产生不良影响。

变电站微机五防闭锁装置验收及注意事项【摘要】针对变电站微机五防闭锁装置在设计、安装、验收、运行各个环节容易出现的问题，可以从验收这个安全运行的源头入手，综合考虑各方面可能出现的问题，优化验收方案，提高验收质量，把好验收关口，将问题消灭于未然，实现微机五防闭锁装置的无缺陷投运。

【关键词】变电站微机五防闭锁装置；验收；注意事项1.规范安装、改造及验收之前的组织工作（1）五防主管部门应派专人和五防厂家技术人员进行实地考察，与现场运行人员进行商讨，确定闭锁方案。

（2）在安装阶段，基层单位、变电站主管五防的人员应与厂家安装人员密切配合。

在提供工作方便、提出工作要求的同时，提前介入验收工作。

对发现的问题，要求厂家人员立即纠正。

（3）由公司、基层单位、变电站人员、厂家人员共同组成验收小组，在施工结束时，根据厂家的验收报告和变电站的其他要求逐项进行验收。

2.细化五防闭锁验收内容及标准在进行五防闭锁验收之前，验收小组应拟订验收内容，从图纸资料及软件备份文件、供货数量及安装质量、备品备件的种类和数量、培训及其效果、闭锁功能、操作票专家系统等几个方面提出标准或具体要求。

3.验收具体的项目3.1五防闭锁资料的验收五防闭锁资料应根据闭锁配置情况进行验收，包括《用户使用手册》、《调试手册》、《锁具安装说明手册》、《闭锁装置操作维护卡》、《闭锁数据资料》等。

其中，设备逻辑条件表、设备名称表、设备锁码表，应由调试人员根据现场设备现场编写，并作电子文档存盘或打印成册妥善保管。

此外，还包括闭锁软件程序及用户数据备份软盘或光盘、闭锁装置合格证、保修卡和填写完整的验收报告。

3.2培训工作及效果验收五防闭锁安装、调试结束后，厂方人员应就五防闭锁的原理、工控机/电脑钥匙功能、闭锁条件及锁码的编制原则、整套闭锁装置操作/维护方法、正常操作过程中的注意事项、常见问题的处理等方面对运行人员进行培训。

验收时，验收小组要就这些问题对运行人员进行检查，并让运行人员进行实际演练，以运行人员能够熟练、正确操作为检查标准。

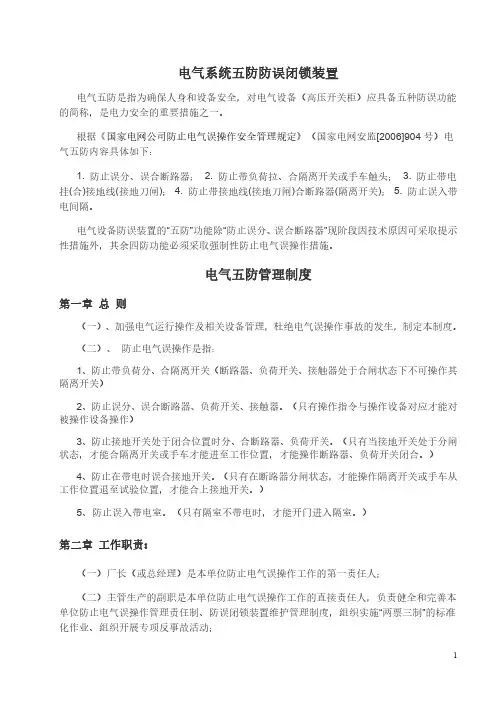

电气系统五防防误闭锁装置电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下：1.防止误分、误合断路器；2.防止带负荷拉、合隔离开关或手车触头；3.防止带电挂(合)接地线(接地刀闸)；4.防止带接地线(接地刀闸)合断路器(隔离开关)；5.防止误入带电间隔。

电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

电气五防管理制度第一章总则（一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。

（二）、防止电气误操作是指：1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。

）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。

）5、防止误入带电室。

（只有隔室不带电时，才能开门进入隔室。

）第二章工作职责：（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。

电气五防是什么？电气五防的详细资料讲解电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

电气“五防”是什么？根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下：1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

如何实现“五防”？1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一、二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法。
