加湿、加热量计算方法：

  • 格式：doc
  • 大小：34.50 KB
  • 文档页数：2

涂布区及涂布室加湿、加热量计算方法
加湿量计算方法：
A.加湿量＝冬季加湿新风量（CMH）×1.2（kg/m3）×(T2-T1)×
1.12（1.12保险系数）
T1冬季当地绝对湿度，T2室内要求绝对湿度。

B. 回湿总风量×1.2×△X（回湿绝对湿度差）×1.15
A-B比大值。

加热量计算方法:
A. 冬季加热：新风量（CMH）*0.29*(t1-t2)×1.15
T1: 室内设计温度
T2: 当地冬天空调用温度，当地气象资料冬季8℃，70％（空调用）T1＝0.0046
（1）涂布区
当地气象资料
空调用冬季8℃70％T1＝0.0046
室内23±2℃60±5% T2＝0.0105
新风量4500CMH-8000CMH 最大值
加湿8000×1.2×（0.0105-0.0046）×1.12＝634368
加热8000×0.29×（23-8）×1.15＝40020 新风量加热
208m2×150×1.15＝35880 室内失热合计：76kw/hr
一、涂布区
室内要求：23±2℃60±5% T2＝0.0105
新风量6000CMH-9000CMH
加湿9000×1.2×（0.0105-0.0046）×1.12＝713664
加热9000×0.29×（23-8）×1.15＝45022 新风量加热
208m2×150×1.15＝35880 室内失热合计：81kw/hr
二、涂布间
室内要求：180℃-28℃55℃±80% T2＝0.0120（24℃65％）新风量：1500CMH-2000CMH
加湿2000×1.2×（0.0120-0.0046）×1.12＝198912
加热2000×0.29×（23-8）×1.15＝10005
17.5m2×150×1.15＝3018
合计：13kw/hr。

合集下载

一次回风式冬季空气处理过程ppt课件

一次回风式冬季空气处理过程ppt课件


工程上通常将新风预热到5℃，然后再与回风进行混合。混合空气经再 热器加热到冬季送风温度后，再喷干蒸汽加湿到送风状态点。
（3）加热量的确定 一次加热量
Q1 GW hW1 hW
二次加热量
Q1 GhM hC
W1
5℃
W
M
O
N
C
100%
一次回风空调系统综合了直流式系统和封闭式系统的优点，它既能满足 室内人员的卫生要求，向室内提供一定量的新鲜空气，又尽可能多地利用回 风以节省能量。
一次回风空调系统处理流程简单，操作管理方便，机器露点较高，有利 于冷源选择与运行节能；不利之处在于采用了再热过程，有冷热量抵消的现 象，会造成能量浪费。
对于室内状态和送风温差并无严格要求的工程，特别是对于允许直接采 用机器露点送风的场合，采用一次回风系统将收到良好的综合效益。
一次回风系统极其广泛地应用于各种建筑物，尤其是大量以舒适要求为 主的空调场所。
dO dN
在设计最小新风比的 情况下，新风与回风的混
合点落在 hL 的下方时：
O
N
C1
C
W
L 100%
dO dN
在设计最小新风比的 情况下，新风与回风的混
合点落在 hL 的下方时：
需要把新风预热后再
与回风混合到 hL 线上，
或者先把新风和回风混合 W1
后，然后一次加热到 hL
线上，再用喷水室进行绝
（1）空气的处理过程 新风与回风的混合点
正好满足： hC hL
W N
混合
C 绝热加湿
L 加热 O NWO源自NC L 100%
hC hL
dO dN
在设计最小新风比的情况下， 新风与回风的混合点落在
喷淋设计计算

喷淋设计计算

喷淋夏季通普通自来水循环，为等焓降温加湿过程。

空气干球温度下降，相对湿度上升干球湿球保定地区设计工况夏季干球℃35.1夏季湿球℃26.6进风含湿量g/kg18.77查表得单级对喷喷淋饱和效率80%经验值，理论可达95%，取80%相对保守风量CMH60000CMH送风干球温度℃28.3送风湿球温度26.6显冷量kW136.136送风含湿量g/kg21.68查表得送风相对湿度87.80%查表得夏季加湿量kg/h209.52说明：夏季制冷靠喷淋蒸发降温，理论上送风干球温度最低只能达到室外新风的湿球温度（100%效率）如果想降低送风温度，提高制冷量，需要向喷淋内通冷冻水。

干球湿球保定地区设计工况冬季干球℃-8冬季湿球℃-9.66进风含湿量g/kg1查表得热水预热量kW960试算输入预热后干球温度℃39.95205预热后湿球温度℃15.4查表得单级对喷喷淋饱和效率80%取80%相对保守单级对喷喷淋饱和效率风量CMH60000CMH送风干球温度℃20.31041送风湿球温度15.4显冷量kW-566.774送风含湿量g/kg9.01送风相对湿度60.00%查表得冬季加湿量kg/h576.72说明：冬季制热后，由于喷淋加湿的蒸发吸热，喷淋后的温度降低明显。

送风温度低。

用户可根据实际建议增加加热再热盘管，避免冬季送风温度过低相对湿度上升5%，取80%相对保守新风的湿球温度（100%效率），送风温度的高低取决于室外工况。

干球湿球冬季干球℃-8冬季湿球℃-9.66进风含湿量g/kg1查表得热水气预热量kW1070试算输入预热后干球温度℃45.44655预热后湿球温度℃17.55单级对喷喷淋饱和效率80%经验值，理论可达95%，取80%相对保守风量CMH60000CMH送风干球温度℃23.12931送风湿球温度17.55显冷量kW-623.209送风含湿量g/kg10.34送风相对湿度57.60%查表得冬季加湿量kg/h672.48送风温度低。

加湿器原理加湿器的所有种类及设计

加湿器原理加湿器的所有种类及设计


等焓加湿方法四 高压微雾加湿器
高压微雾加湿器
高压微雾加湿器
喷雾单元
气流
挡水板
控制系统
湿度传感器
水源
泵站单元净水器源自高压微雾加湿器 管路系统水处理装置
泵站单元 变频器
高压微雾加湿器特点
1. “水加湿”和“水降温”系统中的一种经济方案 2.电量低 3.加湿量大 4.制冷量大
高压微雾加湿器性能特点
有白粉，有细菌滋生
气水混合加湿 水加湿、等焓加湿 加湿效率100%，无白粉
有压缩空气源
高压喷雾
水加湿、等焓加湿 无菌，无白粉
加湿效率一般
高压微雾
水加湿、等焓加湿 加湿效率高
造价高,安装较难，段长 较长
喷淋
水加湿、等焓加湿 加湿效率高
安装较难，段长较长，有 细菌滋生
加湿器选型建议
控制方式为模拟量时：建议采用蒸汽或电加湿方式 控制方式为开关量时：可按加湿要求和成本考虑，可按湿膜加湿、蒸汽加湿、电极加湿 顺序选取
气化湿膜加湿器性能特点 加湿段距离短 对水质无特殊要求,自来水即可 结构简单,安装方便, 对空气有洗涤,过滤作用 可兼作挡水板使用
气化湿膜加湿器使用条件
1. 环境温湿度 2. 给水水质 3. 给水量
加湿器本体:5-80度; 90%RH以下 自来水,纯净水 加湿量的2-3倍
等焓加湿方法二 气水混合加湿器
干蒸汽加湿性能特点
◆最洁净的加湿方式之一； ◆属等温加湿，对温度无影响； ◆耐腐蚀,耐使用； ◆安装维护方便； ◆相应快，控制精度高； ◆加湿范围广，加湿效率高；
干蒸汽加湿使用领域 适用于医院手术室、病房、电子厂房、实验室、制药厂等洁净无菌的场合。 无锡sony电子
第3章热湿处理

第3章热湿处理

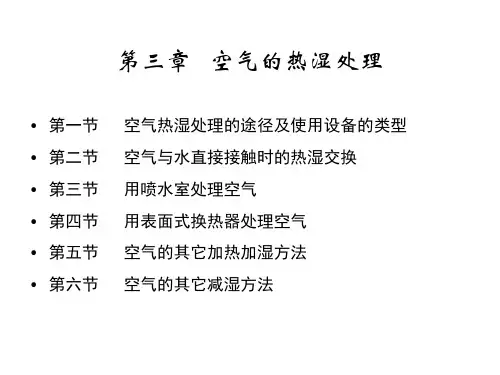

第三章 空气的热湿处理
