Tutorial 08: NA T锐捷路由器静态NA T实验配置[实验目的]（1）理解Nat网络地址转换的原理及功能；（2）掌握路由器静态NAPT的配置，实现局域网访问互联网；【实验技术原理】Nat网络地址转换或网络地址翻译，是指将网络地址从一个地址空间转换为另一个地址空间的行为；Nat将网络划分为内部网络和外部网络两部分，局域网主机利用Nat访问网络时，是将局域网内部的本地地址转换为全局地址（互联网合法的IP地址）后转发数据包；Nat分为两种类型：Nat（网络地址转换）和NAPT（网络端口地址转换），Nat是实现转换后一个本地IP地址对应一个全局地址；NAPT是实现转换后多个本地IP地址对应一个全局地址。
【实验背景描述】下面的例子是将一台内网的web服务器192.168.2.2 映射到全局IP地址222.0.0.3上，外网用户可通过访问222.0.0.3登陆内网的web服务器。
【实验设备】R1762（2台）、PC（2台）、直连线（2条）、V.35线（1条）【实验拓扑图】【实验步骤】（1）配置路由器R1、R2接口IP地址；（使用串口线必须配置时钟）（2）配置R1、R2缺省路由；用show ip route查看路由表，已有静态路由S项。
（3）内部源地址静态NAPTR1(config)#interface fastethernet 0/0R1 (config-if)#ip Nat inside！定义F0/0为内部网接口。
R1 (config)#interface serial 2/0R1 (config-if)#ip Nat outside！定义S2/0为外部网接口。
R1(config)#ip Nat inside source static 192.168.2.2 222.0.0.3【实验测试】（1）在服务器192.168.2.2上配置web服务；请在根目录下新建一个index.html的静态网页（2）在远程客户机测试访问192.168.2.2的网页；使用http://222.0.0.3访问内部web服务器地址;（3）在路由器R1上查看NAPT映射关系；R1r#show ip Nat translations在进行登陆web前，先show ip Nat translations一下，等登陆web后，再执行一次show ip Nat translations。
华为路由器网络地址转换（NAT）配置easy IP 多对一静态NAT配置：1、AR1、AR2配置地址<Huawei>sy[Huawei]undo info-center enable[Huawei]int g0/0/0[Huawei-GigabitEthernet0/0/0]ip add 1.1.1.1 24 //配置外网地址[Huawei-GigabitEthernet0/0/0]int g0/0/1[Huawei-GigabitEthernet0/0/1]ip add 192.168.1.1 24 //配置内网地址[Huawei-GigabitEthernet0/0/1]quitAR2：[Huawei]undo info-center enable[Huawei]int l0[Huawei-LoopBack0]ip add 2.2.2.2 24[Huawei-LoopBack0]int g0/0/0[Huawei-GigabitEthernet0/0/0]ip add 1.1.1.2 24[Huawei-GigabitEthernet0/0/0]quit2、AR1上配置NAT[Huawei]acl 2000[Huawei-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255 //允许用于转换的内网地址[Huawei-acl-basic-2000]rule deny[Huawei-acl-basic-2000]quit[Huawei]interface g0/0/0[Huawei-GigabitEthernet0/0/0]nat outbound 2000 //nat转换的为acl2000中的地址默认将acl2000中的内网地址转换为外网接口地址1.1.1.1[Huawei-GigabitEthernet0/0/0]quit[Huawei][Huawei]ip route-static 0.0.0.0 0.0.0.0 1.1.1.2 //配置缺省路由配置端口映射，将内网服务器的80端口映射为一个外网地址的80端口，从而使外网能够访问内网的www服务器。
NAT技术详解及配置实例NAT技术详解及配置实例2007年02⽉26⽇ 22:17:00阅读数：28241NAT作为⼀种减轻IPv4地址空间耗尽速度的⽅法，最早出现在Cisco IOS 11.2版本中。
为什么要使⽤NAT1 内⽹中主机过多，没有⾜够的合法IP地址可⽤。
2 当ISP发⽣变化时，使⽤NAT技术避免了IP地址的重新编址。
3 当两个合并的⽹络中出现了重复地址的时候。
4 利⽤NAT来解决TCP的负载均衡问题。
5 隐藏内部⽹络，增强安全性。
NAT就是将内⽹中使⽤的私有地址转换成可在Internet上进⾏路由的合法地址的技术。
私有地址范围：10.0.0.0 ~ 10.255.255.255172.16.0.0 ~ 172..31.255.255192.168.0.0 ~ 192.168.255.255NAT技术主要分为NAT和PAT。
NAT是从内部本地地址到内部全局地址的⼀对⼀转换。
PAT是从多个内部本地地址到内部全局地址的多对⼀转换。
通过端⼝号确定其多个内部主机的唯⼀性。
NAT术语Inside network：需要翻译成外部地址的内部⽹络。
Outside network：使⽤合法地址进⾏通信的外部⽹络。
Local address：内部⽹络使⽤的地址。
Global address：外部⽹络使⽤的地址。
Inside local address：内部本地地址。
数据在内部⽹络使⽤的地址，⼀般为private ip address。
Inside global address：内部全局地址。
数据为了到达外部⽹络，⽤来代表inside local address的地址，⼀般为ISP提供的合法地址。
Outside local address：外部本地地址，不必是合法地址。
当外部⽹络数据到达内部⽹络，外部⽹络中的主机IP地址与内部⽹络中的主机处在同⼀⽹段时，为防⽌内部主机误认外部主机与⾃⼰在同⼀⽹段⽽⼴播ARP请求，造成⽆法通信，将外部主机的地址转换成外部本地地址之后再与内部主机进⾏通信。
假设Ethernet0/0为局域网接口，Ethernet0/1为外网口。
1、配置内网接口（Ethernet0/0）：[MSR20-20] interface Ethernet0/0[MSR20-20- Ethernet0/0]ip add 192.168.1.1 242、使用动态分配地址的方式为局域网中的PC分配地址[MSR20-20]dhcp server ip-pool 1[MSR20-20-dhcp-pool-1]network 192.168.1.0 24[MSR20-20-dhcp-pool-1]dns-list 202.96.134.133[MSR20-20-dhcp-pool-1] gateway-list 192.168.1.13、配置nat[MSR20-20]nat address-group 1 公网IP 公网IP[MSR20-20]acl number 3000[MSR20-20-acl-adv-3000]rule 0 permit ip4、配置外网接口（Ethernet0/1）[MSR20-20] interface Ethernet0/1[MSR20-20- Ethernet0/1]ip add 公网IP[MSR20-20- Ethernet0/1] nat outbound 3000 address-group 15．加默缺省路由[MSR20-20]route-stac 0.0.0.0 0.0.0.0 外网网关总结：在2020路由器下面,配置外网口,配置内网口,配置acl 作nat,一条默认路由指向电信网关. ok!Console登陆认证功能的配置一、组网需求：要求用户从console登录时输入已配置的用户名h3c和对应的口令h3c，用户名和口令正确才能登录成功。
二、组网图：三、配置步骤：设备和版本：MSR系列、version 5.20, R1508P02：1) 在配置完成后，释放当前连接，重新连接设备即可。
UESTC校园网用OpenWrt路由器配置IPv6NAT1. 我的网络环境由于各高校网络环境不同，下面给出我的网络环境，大家可以参考。
本方法在UESTC沙河校园网环境下运行稳定。
宿舍里每人有一个RJ-45接口（固定在墙上），这个接口连接到路由器的wan口，路由器发出lan口和wlan给终端设备使用上网。
路由器只可被分到一个不可再分的IPv6地址（即为/128）。
我希望让每个连接到路由器的设备都分到一个IPv6地址，从而可以通过IPv6访问一些被ban 的网站。
这本不应是一件难事。
一般的家庭向ISP申请IPv6地址时，通常会被直接分到一个IPv6地址块（通常是/64）。
现在的家用路由器基本都支持IPv6，获得IPv6地址块后，路由器将自动配置DHCPv6，给终端设备分配IPv6地址。
但是在我的网络环境，路由器分到的IPv6地址已经不可再分了，因此无法使用DHCP。
由于只有一个IPv6地址，所以路由器自身访问IPv6是没有问题的，但是如何使Lan口的设备访问IPv6呢？NAT技术的出现就是为解决这个问题。
若要使每个终端都能通过IPv6上网，就需要配置IPv6 NAT。
终端获得IPv6地址后，仍不能直接访问Google等网站。
还需要修改本机hosts或自建DNS。
电脑上直接修改hosts就可以了，但安卓手机需要root后才能修改hosts（不建议root）。
有人已经做好了IPv6 hosts，直接取用即可，见2. 实验环境•刷了LEDE的小米路由器mini•一台连接到路由器Lan的电脑（Windows 10）•XShell 5•scp（如果你用的是Win10，那么系统是自带这条命令的，不需要安装）3. 方法一般来说只要你的路由器是LEDE系统的（这里以小米路由器mini为例），那么按照以下操作就能够使用IPv6 NAT了。
2) 把项目中的nat6和ipv6.nat.sh文件复制到路由器上3) 在路由器上依次执行以下命令cd /tmp cp nat6 /etc/init.d/nat6 chmod +x ipv6.nat.sh chmod +x /etc/init.d/nat6 /t mp/ipv6.nat.sh /etc/init.d/nat6 enable解释一下，这段命令的作用是将nat6加入开机启动列表，然后执行ipv6.nat.sh和nat6这两个脚本。

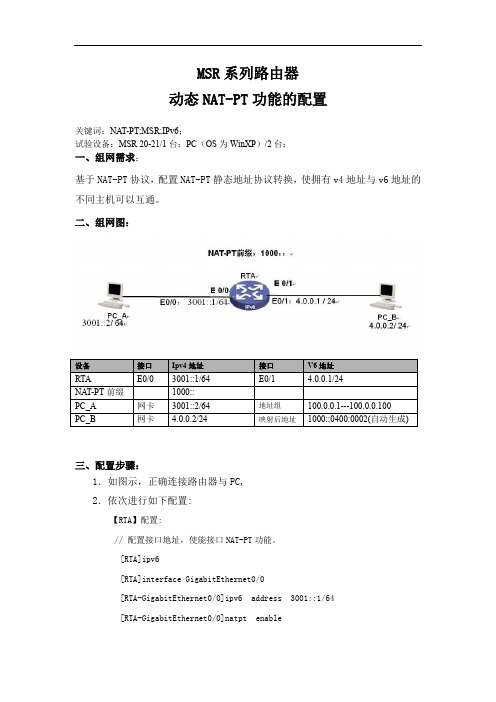

MSR系列路由器动态NAT-PT功能的配置关键词：NAT-PT;MSR;IPv6；试验设备：MSR 20-21/1台；PC（OS为WinXP）/2台；一、组网需求：基于NAT-PT协议，配置NAT-PT静态地址协议转换，使拥有v4地址与v6地址的不同主机可以互通。
二、组网图：三、配置步骤：1．如图示，正确连接路由器与PC,2．依次进行如下配置:【RTA】配置:// 配置接口地址，使能接口NAT-PT功能。
[RTA]ipv6[RTA]interface GigabitEthernet0/0[RTA-GigabitEthernet0/0]ipv6 address 3001::1/64[RTA-GigabitEthernet0/0]natpt enable[RTA-GigabitEthernet0/0]quit[RTA]interface GigabitEthernet0/1[RTA-GigabitEthernet0/1] ip address 4.0.0.1/24[RTA-GigabitEthernet0/1]natpt enable[RTA-GigabitEthernet0/1]quit// 配置NAT-PT前缀[RouterA]natpt prefix 1000:://定义v6映射后的地址组[RTA]natpt address-group 2 100.0.0.1 100.0.0.100//定义v6动态地址映射的前缀与地址组，//前缀用于与v4地址生成中间地址，//地址组用于v6地址进行映射[RTA]natpt v6bound dynamic prefix 1000:: address-group 2 no-pat 3．测试配置结果:方法1：此时从PC_B（v4地址主机）上ping映射地址100.0.0.1（v6主机映射后的地址）可以ping通（PC_B上已经配了默认路由），结果如下：C:\>ping 100.0.0.1Pinging 100.0.0.1 with 32 bytes of data:Reply from 100.0.0.1: bytes=32 time=2ms TTL=127Reply from 100.0.0.1: bytes=32 time=2ms TTL=127Reply from 100.0.0.1: bytes=32 time=2ms TTL=127Reply from 100.0.0.1: bytes=32 time=2ms TTL=127Ping statistics for 100.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 2ms, Maximum = 2ms, Average = 2ms同理，从PC_A上pingPC_B地址映射后的v6地址(1000::400:0002)也可以ping 通。
NAT配置实验实验报告实验报告：NAT配置实验1. 实验目的：本实验旨在了解和掌握网络地址转换（Network Address Translation，NAT）的基本概念和配置方法，并通过实际操作实现NAT 功能。
2. 实验设备和工具：-路由器设备-电脑设备-网络连接线3. 实验步骤：步骤1: 连接设备-将计算机设备通过网络连接线与路由器设备进行连接。
步骤2: 登录路由器-打开浏览器，输入路由器的IP地址，进入路由器的管理界面。
-输入用户名和密码进行登录。
步骤3: 进入NAT配置界面-在路由器的管理界面中，找到"网络设置"或"高级设置"等相关选项，进入NAT配置界面。
步骤4: 启用NAT功能-在NAT配置界面中，找到"启用NAT"或"开启NAT"等选项，勾选该选项以启用NAT功能。
步骤5: 配置NAT规则-在NAT配置界面中，找到"端口映射"或"端口转发"等选项，点击添加新规则。
-输入内部IP地址和端口号，以及外部IP地址和端口号，配置相应的映射规则。
步骤6: 保存并应用配置-在NAT配置界面中，点击保存或应用按钮，将所配置的NAT规则保存并应用到路由器上。
4. 实验结果：-成功登录路由器管理界面并找到NAT配置界面。
-成功启用NAT功能并配置了相应的映射规则。
-保存并应用了配置。
5. 实验总结：通过本次实验，我对NAT的概念和配置方法有了更深入的了解。
NAT作为一种常用的网络地址转换技术，可以帮助解决IP地址不足的问题，并实现内部网络与外部网络的通信。
在实验过程中，我学会了如何登录路由器管理界面、启用NAT功能以及配置NAT规则。
这些知识对于理解和应用NAT技术具有重要意义。
通过实验的操作和实际应用，我对NAT的工作原理和使用方法有了更深入的认识，并能够在实际网络环境中进行NAT配置和管理。
路由器NAT功能介绍及配置路由器NAT功能介绍及配置随着Internet的网络迅速发展，为了解决IP地址短缺这个问题，出现了多种解决方案。
下面店铺几绍一种在目前网络环境中比较有效的方法即地址转换(NAT)功能。
一、NAT简介NAT(Network Address Translation)的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。
在网络内部，各计算机间通过内部的IP地址进行通讯。
而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备(比如：路由器)负责将其内部的IP地址转换为合法的IP地址(即经过申请的IP地址)进行通信。
二、NAT 的应用环境：情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet 隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。
情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。
可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。
三、设置NAT所需路由器的硬件配置和软件配置：设置NAT功能的路由器至少要有一个内部端口(Inside)，一个外部端口(Outside)。
内部端口连接的网络用户使用的是内部IP地址。
内部端口可以为任意一个路由器端口。
外部端口连接的是外部的网络，如Internet 。
外部端口可以为路由器上的任意端口。
设置NAT功能的路由器的IOS应支持NAT功能(本文事例所用路由器为Cisco2501，其IOS为11.2版本以上支持NAT功能)。
四、关于NAT的几个概念：内部本地地址(Inside local address)：分配给内部网络中的计算机的内部IP地址。
内部合法地址(Inside global address)：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。
需要申请才可取得的IP地址。
Nat 的定义、作用、优缺点、种类、配置nat,地址转换协议，它是在现在地址比较稀缺的情况下，解决私有地址如何上公网的问题。
它有以下优点：1、缓解地址空间不足2、对外隐藏内网缺点：1、每个数据都要经过nat检查，导致延时2、无法实现端到端跟踪，有些应用会受影响进行nat配置时，我们首先要明白里口和外口的概念。
一般在路由器或防火墙上面，将面向内网的定义为内口，将连接外网的定义为外口。
在实际的运用中，有两种情况：一、用户主动发起对公网的连接这种情况下，用户从定义的内口进入路由器差路由表找出口，如果符合内口进外口出的条件，切符合nat转换条件则转换源ip地址，并记录相关信息，即先路由后nat。
回来的数据基于已经存在的nat转换表进行转换目标ip，转换后的数据再查路由表找出口，即先nat后路由。
二、对外提供服务如果内网有服务器对外提供服务，一般会分配公网地址，如果是私有地址则在路由器上创建nat转换关系。
nat的配置一、动态nat。
此即地址复用技术，分配一段公有地址池，当有用户数据要访问公网时则分配一个公有地址。
1、定义里外口int 0/0no ship addip nat inside2.定义转换的用户列表access-list 1 denyaccess-list 1 permit3定义共有地址池ip nat pool bluefox 起始地址结束地址子网掩码4 定义如何转换ip nat inside source list 1 pool bluefox 用bluefox地址池的地址转换内部的源地址，内口进外口出二、端口地址转换。
解决没有固定公有地址，无法形成地址池的问题，即用一个公有地址进行共享使用ip nat inside source list 1 interface s1/0 overload(在前面的内容后面加一个overload)希望对你有用。

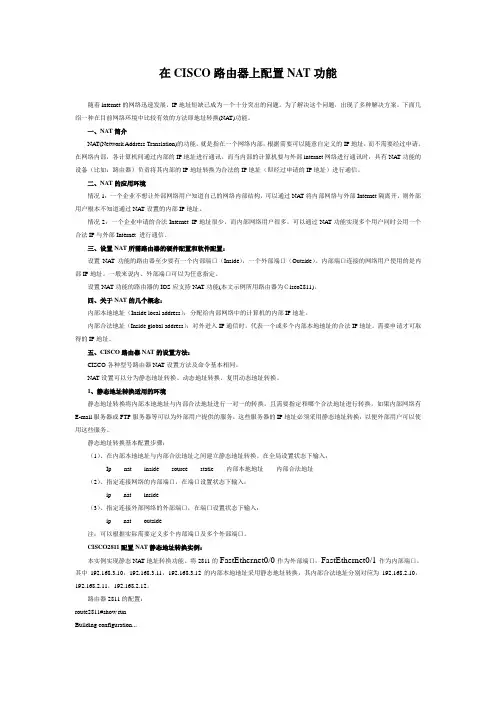

在CISCO路由器上配置NAT功能随着internet的网络迅速发展，IP地址短缺已成为一个十分突出的问题。
为了解决这个问题，出现了多种解决方案。
下面几绍一种在目前网络环境中比较有效的方法即地址转换(NAT)功能。
一、NAT简介NAT(Network Address Translation)的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。
在网络内部，各计算机间通过内部的IP地址进行通讯。
而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备（比如：路由器）负责将其内部的IP地址转换为合法的IP地址（即经过申请的IP地址）进行通信。
二、NAT的应用环境情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。
情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。
可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。
三、设置NAT所需路由器的硬件配置和软件配置：设置NAT功能的路由器至少要有一个内部端口（Inside），一个外部端口（Outside）。
内部端口连接的网络用户使用的是内部IP地址。
一般来说内、外部端口可以为任意指定。
设置NAT功能的路由器的IOS应支持NAT功能(本文示例所用路由器为Ｃisco2811)。
四、关于NAT的几个概念：内部本地地址（Inside local address）：分配给内部网络中的计算机的内部IP地址。
内部合法地址（Inside global address）：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。
需要申请才可取得的IP地址。
五、CISCO路由器NAT的设置方法：CISCO各种型号路由器NAT设置方法及命令基本相同。
NAT设置可以分为静态地址转换、动态地址转换、复用动态地址转换。

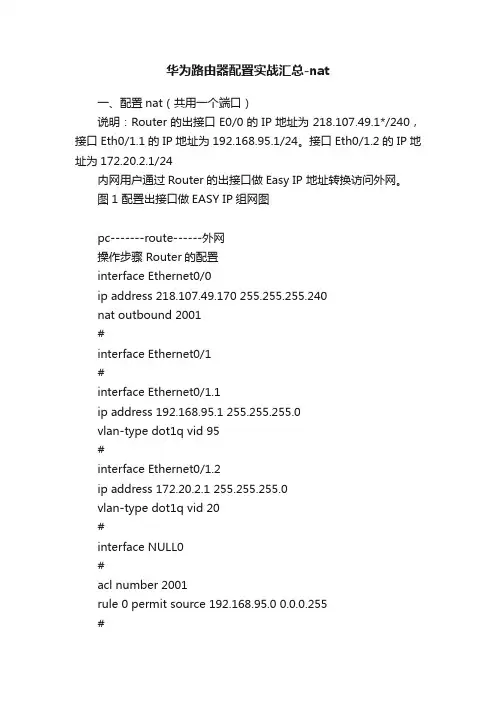

华为路由器配置实战汇总-nat一、配置nat（共用一个端口）说明：Router的出接口E0/0的IP地址为218.107.49.1*/240，接口Eth0/1.1的IP地址为192.168.95.1/24。
接口Eth0/1.2的IP地址为172.20.2.1/24内网用户通过Router的出接口做Easy IP 地址转换访问外网。
图1 配置出接口做EASY IP组网图pc-------route------外网操作步骤 Router的配置interface Ethernet0/0ip address 218.107.49.170 255.255.255.240nat outbound 2001#interface Ethernet0/1#interface Ethernet0/1.1ip address 192.168.95.1 255.255.255.0vlan-type dot1q vid 95#interface Ethernet0/1.2ip address 172.20.2.1 255.255.255.0vlan-type dot1q vid 20#interface NULL0#acl number 2001rule 0 permit source 192.168.95.0 0.0.0.255#ip route-static 0.0.0.0 0.0.0.0 Ethernet 0/0 218.107.49.161 preference 60#检查配置结果在Router上执行display nat outbound命令查看出接口的Easy IP配置信息。
dis nat sessionThere are currently 1 NAT session:Protocol GlobalAddr Port InsideAddr Port DestAddr Port1 218.107.49.170 12288 192.168.95.1 44006 8.8.8.8 44006VPN: 0, status: 11, TTL: 00:01:00, Left: 00:00:57ping -a 192.168.95.1 8.8.8.8PING 8.8.8.8: 56 data bytes, press CTRL_C to breakReply from 8.8.8.8: bytes=56 Sequence=2 ttl=48 time=11 ms Reply from 8.8.8.8: bytes=56 Sequence=4 ttl=48 time=8 ms Reply from 8.8.8.8: bytes=56 Sequence=5 ttl=48 time=8 ms ping -a 172.20.2.1 8.8.8.8PING 8.8.8.8: 56 data bytes, press CTRL_C to breakRequest time outRequest time outRequest time outRequest time out测试达到达到要求。
简述nat的工作原理NAT，全称是网络地址转换（Network Address Translation），它是一种网络协议，用于将一个本地局域网内的私有IP地址，转换成全球唯一的公网IP地址。
这种转换的方式通过网络路由器实现，NAT 协议已经成为了企业、家庭网络中广泛使用的技术之一。
当我们使用一台连接互联网的路由器时，我们本身拥有一个私有的IP地址，这个IP地址只在我们的局域网中起作用，它无法在公网中被访问。
这意味着如果我们需要访问互联网上的一些资源，那么我们需要一个公网IP地址，以便能够和它们进行通信。
在这种情况下，我们需要一台NAT路由器，它有一个公网IP地址和一个私有IP地址，路由器利用NAT技术将局域网内的客户端请求转为公网IP地址，路由器绑定一个接口来响应公网请求，将请求解析后转发给局域网内的客户端，客户端就可以访问互联网上的资源了。
因此，NAT路由器充当了公网和私网之间的中间人。
NAT协议的工作原理如下：当局域网内的客户端向其它网络发送数据时，NAT路由器会自动将源IP地址更改为路由器的公网IP地址，这个操作我们称之为源地址转换（Source NAT），同时也会将客户端随机的端口号转换为一个固定的端口号。
这样，远程网络就不会直接访问到局域网内的客户端，而是通过路由器公网IP地址和端口号来获取数据。
当远程网络给路由器公网IP地址发送数据时，NAT路由器会将这个公网IP地址和端口号转换为局域网内的私有IP地址和随机的端口号，这个操作我们称之为目标地址转换（Destination NAT）。
这样，远程网络就可以和局域网内的客户端进行通信了。
通过NAT协议，我们可以有效地保护局域网内的设备，因为这些设备的私有IP地址不会直接暴露在公网中，从而防止了大量的网络攻击。
同时，NAT协议也可以帮助客户端省去了购买全球唯一IP地址的成本，提高了网络的可用性和安全性。
总之，NAT协议的工作原理为我们提供了一种可靠的网络互联方案，特别是在企业和家庭网络中可以给我们带来许多便利，同时也为我们提供了保护我们网络安全的重要手段。
路由器nat功能路由器的NAT（网络地址转换）功能是指将局域网内部的IP地址转换成公网IP地址或者其他IP地址的一种技术。
NAT功能的出现主要是为了解决IPv4地址的短缺问题，并且可以将多个内部设备共享同一个公网IP地址上网的需求。
NAT功能的工作原理是将局域网内部的IP地址与对外通信所用的公网IP地址之间建立一对一的映射关系。
在数据包从局域网内部设备发送到外网时，路由器会对源IP地址和端口进行转换，使其成为公网IP地址和端口；当数据包从外网返回到局域网时，路由器会对目标IP地址和端口进行转换，还原为内部设备的IP地址和端口。
这种方式实现了内网设备与外网的通信，同时也保护了内网设备的安全性。
NAT功能具有以下几个优点：1. 提高网络安全性：使用NAT功能可以隐藏内网设备的真实IP地址，对于外部网络来说，只能看到路由器的公网IP地址，提高了内网的安全性，减少了暴露在外部网络中的风险。
2. 较高的网络连接性能：通过NAT功能，多个内网设备可以共享同一个公网IP地址上网，减少了公网IP地址的使用数量，提高了网络连接的性能。
3. 提高内网管理灵活性：使用NAT功能可以将内网设备的IP地址与外网的IP地址进行隔离，可以更加灵活地管理和配置内网设备。
4. 解决IPv4地址短缺问题：由于IPv4地址资源有限，NAT功能的引入可以将多个内网设备通过共享一个公网IP地址上网，充分利用IPv4地址的资源。
然而，NAT功能也有一些缺点：1. 限制了对外部网络的访问：使用NAT功能后，内网设备无法直接从外网访问到其他内网设备，需要进行端口映射或者设置虚拟服务器来实现。
这一点对于一些特定的网络服务，比如IP摄像头、远程桌面等有一定的影响。
2. 不支持IP协议的端对端连接：由于NAT功能会改变IP地址和端口信息，因此无法直接支持一些需要端对端连接的应用程序，如IP电话、P2P文件共享等。
对于这些应用程序，需要进行特殊的配置和设置才能正常使用。
