cisco路由器nat配置(参考内容)

思科路由器NAT配置详解思科路由器NAT配置详解一、介绍在计算机网络中，网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。

NAT主要用于连接不同IP地质的网络之间进行通信，常用于家庭和办公网络。

二、NAT的基本概念1、NAT的作用NAT的主要作用是解决IPv4地质不足的问题，同时也可以提高网络的安全性。

2、NAT的类型NAT有三种类型：静态NAT、动态NAT和PAT（端口地质转换）。

3、静态NAT静态NAT将指定的内部IP地质映射到一个外部IP地质，使得内部网络上的设备可以通过外部IP地质进行访问。

4、动态NAT动态NAT是根据内部网络的需求，将一个或多个内部IP地质动态地映射到一个外部IP地质。

当内部网络设备需要访问外部网络时，才会动态地进行映射。

5、PATPAT是一种特殊的动态NAT，它将多个内部IP地质映射到一个外部IP地质，使用不同的端口号区分不同的内部地质。

三、NAT的配置步骤1、确定NAT的类型在进行NAT配置之前，需要确定所需的NAT类型，是静态NAT、动态NAT还是PAT。

2、配置内部和外部接口需要配置内部和外部接口的IP地质，使路由器能够正确地识别内部和外部网络。

3、配置NAT池对于动态NAT和PAT，需要配置一个NAT池，包含可用的外部IP地质。

4、配置NAT规则根据需求，配置适当的NAT规则，包括内部地质和端口号与外部地质和端口号的映射关系。

四、附件本文档没有涉及到附件。

五、法律名词及注释1、IPv4地质：互联网协议第四版本（Internet Protocol version 4，简称IPv4）中使用的32位地质，用于标识网络上的设备。

2、NAT：网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。

9.3 实训1 配置静态NAT
一、实训目的
掌握静态NAT的特征、配置及调试方法
二、实训任务
正确配置静态地址转换，使这两台PC能访问Internet
三、实训环境
Cisco路由器、安装网卡的PC及若干 、有互联网支持
四、实训环境
RA
s0/0/0 210.29.193.0 / 24
.1
s0/0/0 .2
RB
g0/0
ห้องสมุดไป่ตู้
.254 192.168.1.0/24
Lo0:210.29.194.1/24
PC1:192.168.1.1
PC2:192.168.1.2
图9-3-1 静态NAT配置
五、实训步骤
步骤1：配置路由器RA提供静态NAT服务。 RA(config)# ip nat inside source static 210.29.193.3 RA(config)# ip nat inside source static 210.29.193.4 !配置静态NAT映射 RA(config)# interface g0/0 RA(config-if)#ip nat inside !把RA的g0/0接口配置成NAT的内部接口 RA(config-if)#exit RA(config)# interface s0/0/0 RA(config-if)# ip nat outside
表9-2-1 静态NAT配置命令及步骤
9.2
NAT配置
2、使用以下两个命令查看NAT配置信息：
表9-2-2 查看NAT配置信息命令
2
下面以一个实例来说明静态NAT 的配置过程
如图9-2-1所示，内部网络中有两台PC机， 它们使用的是内部本地地址。要求正确配置静 态地址转换，使这两台PC能访问Internet。其 中 PC1 和 PC2 使 用 的 内 部 全 局 地 址 分 别 为 210.29.193.2和210.29.193.3，路由器内部网 络接口f0/0的IP地址为10.1.1.1,外部网络接 口s0/0的IP地址为210.29.193.1。

Cisco系列路由器NAT配置详解-电脑资料INTERNET共享资源的方式越来越多，就大多数而言，DDN专线以其性能稳定、扩充性好的优势成为普遍采用的方式，DDN方式的连接在硬件的需求上是简单的，仅需要一台路由器（router）、代理服务器(proxyserver)即可，但在系统的配置上对许多的网络管理人员来讲是一个比较棘手的问题，。

下面以CISCO路由器为例，笔者就几种比较成功的配置方法作以介绍，以供同行借鉴：一、直接通过路由器访问INTERNET资源的配置1.总体思路和设备连接方法一般情况下，单位内部的局域网都使用INTERNET上的保留地址：10.0.0.0/8：10.0.0.0～10.255.255.255172.16.0.0/12：172.16.0.0～172.31.255.255192.168.0.0/16：192.168.0.0～192.168.255.255在常规情况下，单位内部的工作站在直接利用路由对外访问时，会因工作站使用的是互联网上的保留地址，而被路由器过滤掉，从而导致无法访问互联网资源。

解决这一问题的办法是利用路由操作系统提供的NAT （Network AddressTranslation）地址转换功能，将内部网的私有地址转换成互联网上的合法地址，使得不具有合法IP地址的用户可以通过NAT访问到外部Internet。

这样做的好处是无需配备代理服务器，减少投资，还可以节约合法IP地址，并提高了内部网络的安全性。

NAT有两种类型：Single模式和global模式。

使用NAT的single模式，就像它的名字一样，可以将众多的本地局域网主机映射为一个Internet地址，电脑资料《Cisco系列路由器NAT配置详解》(https://www.)。

局域网内的所有主机对外部Internet网络而言，都被看做一个Internet用户。

本地局域网内的主机继续使用本地地址。

使用NAT的global模式，路由器的接口将众多的本地局域网主机映射为一定的Internet地址范围（IP地址池）。

思科路由器如何配置NAT功能很多网络技术上的新手，还不知道如何配置思科路由器的NAT功能。

不过没关系，看完小编这个文章应该对你帮助会很大。

那么接下来就让小编来教你如何配置思科路由器NAT功能吧。

首先，小编必须要介绍下什么是NAT。

NAT，英文全称为Network Address Translation，是指网络IP 地址转换。

NAT的出现是为了解决IP日益短缺的问题，将多个内部地址映射为少数几个甚至一个公网地址。

这样，就可以让我们内部网中的计算机通过伪IP访问INTERNET的资源。

如我们局域网中的192.168.1.1地址段属私网地址，就是通过NAT转换过来的。

NAT分为静态地址转换、动态地址转换、复用动态地址转换。

下面是小编将列出思科路由器NAT配置实例，希望对您有所帮助。

Current configuration:!version 12.0service timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname 2611!enable secret 5 $JIeG$UZJNjKhcptJXHPc/BP5GG0enable password 2323ipro!ip subnet-zerono ip source-routeno ip finger!!!interface Ethernet0/0ip address 192.168.10.254 255.255.255.0 secondary ip address 218.27.84.249 255.255.255.248no ip directed-broadcastip accounting output-packetsno ip mroute-cacheno cdp enable!interface Serial0/0ip unnumbered Ethernet0/0no ip directed-broadcastip accounting output-packetsip nat outsideno ip mroute-cacheno fair-queueno cdp enable!interface Ethernet0/1ip address 192.168.2.254 255.255.255.0no ip directed-broadcastip nat insideno ip mroute-cacheno cdp enable!interface Virtual-T okenRing35no ip addressno ip directed-broadcastno ip mroute-cacheshutdownring-speed 16!router ripredistribute connectednetwork 192.168.2.0network 192.168.10.0network 218.27.84.0!ip default-gateway 218.27.127.217ip nat pool nat-pool 218.27.84.252 218.27.84.254 netmask 255.255.255.248ip nat inside source list 1 pool nat-pool overloadip nat inside source static 192.168.2.254 218.27.84.249ip classlessip route 0.0.0.0 0.0.0.0 Serial0/0ip http serverip http port 9091ip ospf name-lookup!ip access-list extended filterinpermit tcp any host 218.27.84.249 eq www reflect httpfilter access-list 1 permit 192.168.2.0 0.0.0.255no cdp run!line con 0transport input noneline aux 0line vty 0 4password routrlogin!end按照步骤敲完这些代码，那么你应该就会了解到如何配置思科路由器NAT功能了。

cisco路由器nat配置本文档涉及附件：1、NAT配置范例（附件1）2、Cisco路由器配置指南（附件2）本文所涉及的法律名词及注释：1、NAT：网络地质转换，是一种将私有IP地质转换为公有IP 地质的技术。

它允许私有网络中的多个设备共享一个公有IP地质，并通过在数据包中修改IP地质和端口号来实现通信。

2、Cisco路由器：Cisco公司生产的网络设备，用于在计算机网络中转发数据包。

3、IP地质：Internet Protocol Address的缩写，是互联网上每一个设备的唯一标识。

4、公有IP地质：用于公共互联网上的网络设备的IP地质，由互联网服务提供商分配。

5、私有IP地质：用于局域网内部设备的IP地质，根据RFC 1918标准规定为以下三个范围.10：0：0：0 - 10.255.255.255，172.16：0：0 - 172.31.255.255，192.168：0：0 -192.168.255.255：6、端口号：在计算机网络中，用于标识不同应用程序或服务的数字。

端口号范围从0到65535：7、ACL：访问控制列表（Access Control List）是一种网络安全机制，用于限制或允许网络流量通过网络设备。

它基于规则集对数据包进行过滤和重定向。

8、PAT：端口地质转换（Port Address Translation）是一种NAT技术，用于将多个私有IP地质映射到一个公有IP地质。

它通过修改数据包中的IP地质和端口号来实现。

9、NAT池：一组可用于NAT转换的公有IP地质。

10、NAT超时：NAT超时是指在NAT转换表中保留NAT会话的时间。

一旦超时时间到达，相应的NAT转换将被删除。

11、Source NAT：源地质转换（Source Network Address Translation）操作将源IP地质和端口号更改为公有IP地质和端口号。

12、Destination NAT：目的地质转换（Destination Network Address Translation）操作将目的IP地质和端口号更改为私有IP 地质和端口号。

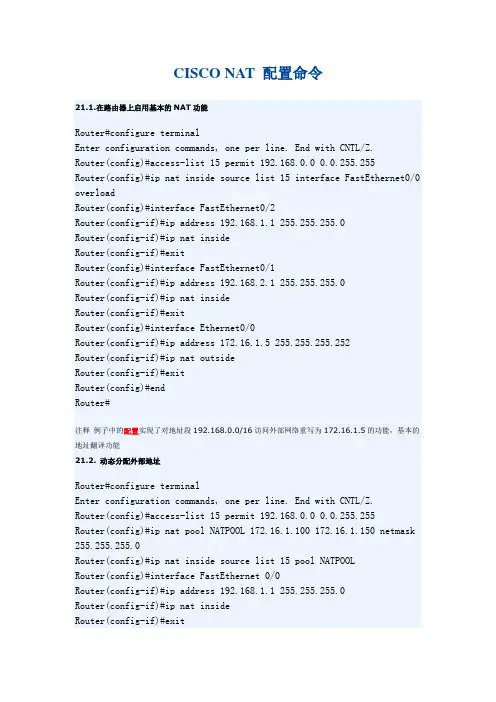

CISCO NAT 配置命令21.1.在路由器上启用基本的NAT功能Router#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#access-list 15 permit 192.168.0.0 0.0.255.255Router(config)#ip nat inside source list 15 interface FastEthernet0/0 overloadRouter(config)#interface FastEthernet0/2Router(config-if)#ip address 192.168.1.1 255.255.255.0Router(config-if)#ip nat insideRouter(config-if)#exitRouter(config)#interface FastEthernet0/1Router(config-if)#ip address 192.168.2.1 255.255.255.0Router(config-if)#ip nat insideRouter(config-if)#exitRouter(config)#interface Ethernet0/0Router(config-if)#ip address 172.16.1.5 255.255.255.252Router(config-if)#ip nat outsideRouter(config-if)#exitRouter(config)#endRouter#注释例子中的配置实现了对地址段192.168.0.0/16访问外部网络重写为172.16.1.5的功能，基本的地址翻译功能21.2. 动态分配外部地址Router#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#access-list 15 permit 192.168.0.0 0.0.255.255Router(config)#ip nat pool NATPOOL 172.16.1.100 172.16.1.150 netmask 255.255.255.0Router(config)#ip nat inside source list 15 pool NATPOOLRouter(config)#interface FastEthernet 0/0Router(config-if)#ip address 192.168.1.1 255.255.255.0Router(config-if)#ip nat insideRouter(config-if)#exitRouter(config)#interface FastEthernet 0/1Router(config-if)#ip address 192.168.2.1 255.255.255.0Router(config-if)#ip nat insideRouter(config-if)#exitRouter(config)#interface Ethernet1/0Router(config-if)#ip address 172.16.1.2 255.255.255.0Router(config-if)#ip nat outsideRouter(config-if)#exitRouter(config)#endRouter#注释ip nat inside source list 15 pool NATPOOL 定义了翻译出去的地址池，如果地址池可以地址用完新的翻译将不成功，如果加上了overload参数将会从第一个地址开始翻译进行复用。

什么是NAT（网络地址转换）？网络地址转换(NAT,Network Address Translation)属接入广域网(WAN)技术，是一种将私有（保留）地址转化为合法IP地址的转换技术，它被广泛应用于各种类型Internet接入方式和各种类型的网络中。

原因很简单，NAT不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

静态转换是指将内部网络的私有IP地址转换为公有IP地址，IP地址对是一对一的，是一成不变的，某个私有IP地址只转换为某个公有IP地址。

借助于静态转换，可以实现外部网络对内部网络中某些特定设备(如服务器)的访问。

静态配置命令ip nat inside source static 内部本地地址内部合法地址。

拓扑图假设我们在ISP那已经申请IP地址，192.192.192.1—192.192.192.4，拿路由器XFZ充当ISP ，ONLY5 为你家外部路由器，下面我们配置静态的NAT，就是1对1进行IP地址转换。

配置信息PC1—PC3的IP地址为192.168.1.2 --- 192.168.1.4 子网掩码为255.255.255.0 网关为 192.168.1.1配置信息ONLY5Router>enableRouter#config tRouter(config)#hostname ONLY5ONLY5(config)#int f0/0ONLY5(config-if)#no shuONLY5(config)#int f0/0ONLY5(config-if)#ip address 192.168.1.1 255.255.255.0 ONLY5(config)#int s0/0ONLY5(config-if)#ip address 192.192.192.1 255.255.255.0ONLY5(config-if)#clock rate 64000// 配置静态NATONLY5(config)#ip nat inside source static 192.168.1.2192.192.192.2ONLY5(config)#ip nat inside source static 192.168.1.3192.192.192.3ONLY5(config)#ip nat inside source static 192.168.1.4 192.192.192.4ONLY5(config)#int f0/0ONLY5(config-if)#ip nat inside // 设置该端口为内部端口ONLY5(config)#int s0/0ONLY5(config-if)#ip nat ouONLY5(config-if)#ip nat outside // 设置该端口为外部部端口ONLY5(config)#ip route 0.0.0.0 0.0.0.0 192.192.192.2 // 设置一条出去的路由（默认路由）XFZ 配置Router>enRouter>enableRouter#config tRouter(config)#hostname XFZXFZ(config)#int s0/0XFZ(config-if)#no shuXFZ(config-if)#ip address 192.192.192.2 255.255.255.0XFZ(config)#ip route 0.0.0.0 0.0.0.0 192.192.192.1 // 设置一条出去的路由（默认路由）OK 完成咯。

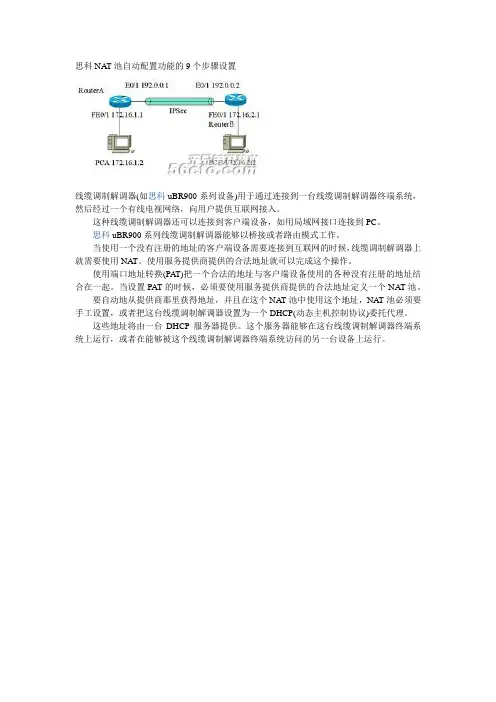

思科NA T池自动配置功能的9个步骤设置线缆调制解调器(如思科uBR900系列设备)用于通过连接到一台线缆调制解调器终端系统，然后经过一个有线电视网络，向用户提供互联网接入。

这种线缆调制解调器还可以连接到客户端设备，如用局域网接口连接到PC。

思科uBR900系列线缆调制解调器能够以桥接或者路由模式工作。

当使用一个没有注册的地址的客户端设备需要连接到互联网的时候，线缆调制解调器上就需要使用NA T。

使用服务提供商提供的合法地址就可以完成这个操作。

使用端口地址转换(PA T)把一个合法的地址与客户端设备使用的各种没有注册的地址结合在一起。

当设置PA T的时候，必须要使用服务提供商提供的合法地址定义一个NA T池。

要自动地从提供商那里获得地址，并且在这个NA T池中使用这个地址，NA T池必须要手工设置，或者把这台线缆调制解调器设置为一个DHCP(动态主机控制协议)委托代理。

这些地址将由一台DHCP服务器提供。

这个服务器能够在这台线缆调制解调器终端系统上运行，或者在能够被这个线缆调制解调器终端系统访问的另一台设备上运行。

要设置NA T，请采取如下步骤：1.在设置NA T之前，在这个线缆接口下发布没有兼容线缆调制解调器桥接的指令，启动这台线缆调制解调器的路由功能。

2.通过发布没有桥接组的指令撤销这个线缆和局域网接口下的任何桥接组。

(备注：这两个指令关闭了桥接功能)3.通过在发布整体配置模式下发布IP路由指令来路由IP通讯。

4.通过发布IP地址指令配置在这个局域网接口之下的一个IP地址。

5.在这个线缆接口之下发布这个线缆调制解调器DHCP代理池名称的指令打开这个DHCP委托代理进行NA T设置。

6.要批准需要转变的客户端设备的地址，通过发布访问列表指令定义一个访问控制列表。

7.通过以整体设置模式发布这个IP NA T内部资源池名称过载的指令把这个池与需要转换的主机列表绑定在一起。

8.在线缆接口下发布这个IP NA T指令，在局域网接口下发布IP NA T内部指令。

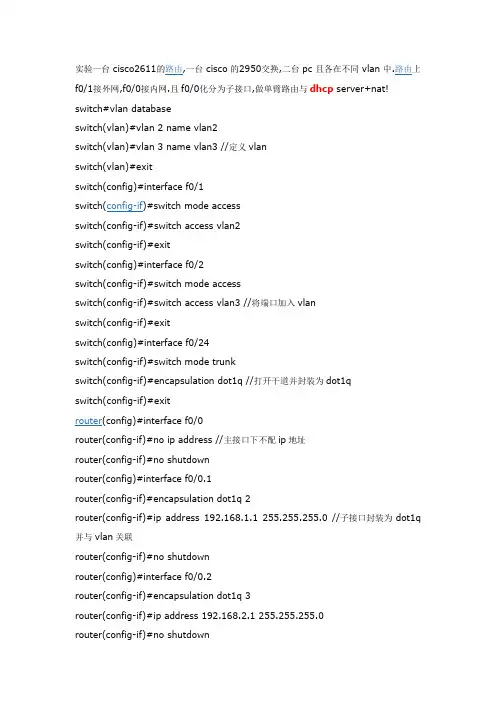

实验一台cisco2611的路由,一台cisco的2950交换,二台pc且各在不同vlan中.路由上f0/1接外网,f0/0接内网.且f0/0化分为子接口,做单臂路由与dhcp server+nat! switch#vlan databaseswitch(vlan)#vlan 2 name vlan2switch(vlan)#vlan 3 name vlan3 //定义vlanswitch(vlan)#exitswitch(config)#interface f0/1switch(config-if)#switch mode accessswitch(config-if)#switch access vlan2switch(config-if)#exitswitch(config)#interface f0/2switch(config-if)#switch mode accessswitch(config-if)#switch access vlan3 //将端口加入vlanswitch(config-if)#exitswitch(config)#interface f0/24switch(config-if)#switch mode trunkswitch(config-if)#encapsulation dot1q //打开干道并封装为dot1qswitch(config-if)#exitrouter(config)#interface f0/0router(config-if)#no ip address //主接口下不配ip地址router(config-if)#no shutdownrouter(config)#interface f0/0.1router(config-if)#encapsulation dot1q 2router(config-if)#ip address 192.168.1.1 255.255.255.0 //子接口封装为dot1q 并与vlan关联router(config-if)#no shutdownrouter(config)#interface f0/0.2router(config-if)#encapsulation dot1q 3router(config-if)#ip address 192.168.2.1 255.255.255.0router(config-if)#no shutdown此时单臂路由配置完毕！router(config)#service dhcp //开启dhcp server 功能router(dhcp-config)#ip dhcp pool test1 //定义作用域router(dhcp-config)#network 192.168.1.0 255.255.255.0 //要分配的网络router(dhcp-config)#default-router 192.168.1.1 //vlan的网关router(dhcp-config)#dns-server 202.102.192.68 //dns server ip 地址router(config)#ip dhcp pool test2router(dhcp-config)#network 192.168.2.0 255.255.255.0router(dhcp-config)#default-router 192.168.2.1router(dhcp-config)#dns-server 202.102.192.68此时dhcp server 配置完毕！router(config)#access 1 permit 192.168.1.0 0.0.0.255router(config)#access 1 permit 192.168.2.0 0.0.0.255 //允许内网访问internet router(config)#ip nat pool xyz 202.202.202.202 202.202.202.202 netmask 255.255.255.0 //定义nat地址池router(config)#ip nat inside source list 1 pool xyz overload //定义内网与外网的关联router(config)#interface f0/0.1router(config-if)#ip nat insiderouter(config)#interface f0/0.2router(config-if)#ip nat inside //定义此接口为进站router(config)#interface f0/1router(config-ip)#ip address 202.202.202.202 255.255.255.0router(config-if)#no shutdownrouter(config-if)#ip nat outside //定义些接口为出站到此时实验配置好了.测试一下,两个用户分别在不同的vlan中且ip地址自动获取,看是否能通信,在看看能否internet!答案是肯定的!。

cisco思科路由器设置思科cisco是全球领先且顶尖的通讯厂商，出产的路由器功能也是很出色的，那么你知道cisco路由器详细知识吗?下面是小编收集整理的cisco思科路由器设置范文，欢迎借鉴参考。

cisco思科路由器设置(一)1. Cisco交换机支持的命令：交换机基本状态：switch: ;ROM状态，路由器是rommon>hostname> ;用户模式hostname# ;特权模式hostname(config)# ;全局配置模式hostname(config-if)# ;接口状态交换机口令设置：switch>enable ;进入特权模式switch#config terminal ;进入全局配置模式switch(config)#hostname ;设置交换机的主机名switch(config)#enable secret xxx ;设置特权加密口令switch(config)#enable password xxa ;设置特权非密口令switch(config)#line console 0 ;进入控制台口switch(config-line)#line vty 0 4 ;进入虚拟终端switch(config-line)#login ;允许登录switch(config-line)#password xx ;设置登录口令xxswitch#exit ;返回命令交换机VLAN设置：switch#vlan database ;进入VLAN设置switch(vlan)#vlan 2 ;建VLAN 2switch(vlan)#no vlan 2 ;删vlan 2switch(config)#int f0/1 ;进入端口1switch(config-if)#switchport access vlan 2 ;当前端口加入vlan2switch(config-if)#switchport mode trunk ;设置为干线switch(config-if)#switchport trunk allowed vlan 1，2 ;设置允许的vlanswitch(config-if)#switchport trunk encap dot1q ;设置vlan 中继switch(config)#vtp domain ;设置发vtp域名switch(config)#vtp password ;设置发vtp密码switch(config)#vtp mode server ;设置发vtp模式switch(config)#vtp mode client ;设置发vtp模式交换机设置IP地址：switch(config)#interface vlan 1 ;进入vlan 1switch(config-if)#ip address ;设置IP地址switch(config)#ip default-gateway ;设置默认网关switch#dir flash: ;查看闪存交换机显示命令：switch#write ;保存配置信息switch#show vtp ;查看vtp配置信息switch#show run ;查看当前配置信息switch#show vlan ;查看vlan配置信息switch#show interface ;查看端口信息switch#show int f0/0 ;查看指定端口信息2. 路由器支持的命令：路由器显示命令：router#show run ;显示配置信息router#show interface ;显示接口信息router#show ip route ;显示路由信息router#show cdp nei ;显示邻居信息router#reload ;重新起动路由器口令设置：router>enable ;进入特权模式router#config terminal ;进入全局配置模式router(config)#hostname ;设置交换机的主机名router(config)#enable secret xxx ;设置特权加密口令router(config)#enable password xxb ;设置特权非密口令router(config)#line console 0 ;进入控制台口router(config-line)#line vty 0 4 ;进入虚拟终端router(config-line)#login ;要求口令验证router(config-line)#password xx ;设置登录口令xxrouter(config)#(Ctrl+z) ;返回特权模式router#exit ;返回命令路由器配置：router(config)#int s0/0 ;进入Serail接口router(config-if)#no shutdown ;激活当前接口router(config-if)#clock rate 64000 ;设置同步时钟router(config-if)#ip address ;设置IP地址router(config-if)#ip address second ;设置第二个IProuter(config-if)#int f0/0.1 ;进入子接口router(config-subif.1)#ip address ;设置子接口IProuter(config-subif.1)#encapsulation dot1q ;绑定vlan中继协议router(config)#config-register 0x2142 ;跳过配置文件router(config)#config-register 0x2102 ;正常使用配置文件router#reload ;重新引导路由器文件操作：router#copy running-config startup-config ;保存配置router#copy running-config tftp ;保存配置到tftprouter#copy startup-config tftp ;开机配置存到tftprouter#copy tftp flash: ;下传文件到flashrouter#copy tftp startup-config;下载配置文件ROM状态：Ctrl+Break ;进入ROM监控状态rommon>confreg 0x2142 ;跳过配置文件rommon>confreg 0x2102 ;恢复配置文件rommon>reset ;重新引导rommon>copy xmodem: flash: ;从console传输文件rommon>IP_ADDRESS=10.65.1.2 ;设置路由器IP rommon>IP_SUBNET_MASK=255.255.0.0 ;设置路由器掩码rommon>TFTP_SERVER=10.65.1.1 ;指定TFTP服务器IP rommon>TFTP_FILE=c2600.bin ;指定下载的文件rommon>tftpdnld ;从tftp下载rommon>dir flash: ;查看闪存内容rommon>boot ;引导IOS静态路由：ip route ;命令格式router(config)#ip route 2.0.0.0 255.0.0.0 1.1.1.2 ;静态路由举例router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 ;默认路由举例动态路由：router(config)#ip routing ;启动路由转发router(config)#router rip ;启动RIP路由协议。

Cisco–NAT和PAT的配置下面是实验拓扑图：相关说明：NAT用于提供几乎无限的地址空间并掩藏内部网络寻址方案，地址管理更加容易，它允许严格控制进入和离开网络的流量；但是静态或动态NAT都存在一个问题，它只能提供一对一的地址转换。

使用端口地址转换PA T可以实现地址复用的功能，使用PAT后，所有通过地址转换设备的机器都拥有了分配给它们相同IP地址，因此源端口号用来区分不同的连接。

实验过程：I：配置各路由器的IP地址，确保直连接口能Ping通。

II：KC-R1模拟企业网关路由器。

KC-R1(config)#ip route 0.0.0.0 0.0.0.0 173.16.1.128 #指向外网的静态路由IV：配置NAT。

方法一：静态NA TKC-R1(config)#int f0/0KC-R1(config-if)#ip nat inside #将f0/0设置为内网口*Mar 1 00:05:49.875: %LINEPROTO-5-UPDOWN: Line protocol on Interface NVI0, changed state to upKC-R1(config-if)#exitKC-R1(config)#int s1/0KC-R1(config-if)#ip nat outside #将s1/0设置为外网口KC-R1(config-if)#exitKC-R1(config)#ip nat inside source static 10.1.1.1 173.16.1.56 #静态NATKC-R1(config)#exitPing测试:PC-1#ping 202.101.1.149 #测试证明能通Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 202.101.1.149, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/122/132 ms此时PC-1能通，PC-2不能通。

在CISCO路由器上配置NAT功能随着internet的网络迅速发展，IP地址短缺已成为一个十分突出的问题。

为了解决这个问题，出现了多种解决方案。

下面几绍一种在目前网络环境中比较有效的方法即地址转换(NAT)功能。

一、NAT简介NAT(Network Address Translation)的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。

在网络内部，各计算机间通过内部的IP地址进行通讯。

而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备（比如：路由器）负责将其内部的IP地址转换为合法的IP地址（即经过申请的IP地址）进行通信。

二、NAT的应用环境情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。

情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。

可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。

三、设置NAT所需路由器的硬件配置和软件配置：设置NAT功能的路由器至少要有一个内部端口（Inside），一个外部端口（Outside）。

内部端口连接的网络用户使用的是内部IP地址。

一般来说内、外部端口可以为任意指定。

设置NAT功能的路由器的IOS应支持NAT功能(本文示例所用路由器为Ｃisco2811)。

四、关于NAT的几个概念：内部本地地址（Inside local address）：分配给内部网络中的计算机的内部IP地址。

内部合法地址（Inside global address）：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。

需要申请才可取得的IP地址。

五、CISCO路由器NAT的设置方法：CISCO各种型号路由器NAT设置方法及命令基本相同。

NAT设置可以分为静态地址转换、动态地址转换、复用动态地址转换。

思科路由开启NAT的2种方法（命令行）在使用思科路由器设备的时候，有时需要开通nat功能，下面是店铺整理的一些关于思科路由开启NAT的2种方法（命令行），供你参考。

思科路由开启NAT的2种方法（命令行）的方法一router(config)#enrouter(config)#conf trouter(config)#access-list 1 permit 192.168.1.0 0.0.0.255 建立访问控制列表准备做nat转换Router(config)#ip nat inside source list 1 interface F0/1 建立NAT转换，将192.168.1.0的地址转换为接口的地址Router(config)#int F0/1 #进入接口模式Router(config-if)#ip nat inside #设定F0/1为NAT内部接口Router(config-if)#int s1/1 #进入F0/1的接口模式Router(config-if)#ip nat outside #设定F0/1为NAT外部接口router(config)#ip nat inside source static tcp 192.168.0.101 21 202.99.111.2 2121 extendable思科路由开启NAT的2种方法（命令行）的方法二ip nat inside source list 1 interface F0/1 overload (将192.168.0.0的地址转换为接口F0/1的地址)access-list 1 permit 192.168.0.0 0.0.0.255 建立访问控制列表允许192.168.0.0的地址做nat转换)ip nat inside source static tcp 192.168.0.101 21 202.99.111.2 2121 extendableip nat inside source static tcp 映射地址映射端口外网地址对外映射端口 extendable命令show ip nat translations可以查看nat转换情况。

⽹⼯必知：（1）Cisco路由器PPPOE拨号配置与NAT简单上⽹配置1 实验拓扑与⽬标在⼯作中，很有可能遇到的外⽹接⼊⽅式就是ADSL拨号了，虽然看着简单，但是这⾥讲讲Cisco路由器上⾯的⼀些注意事项与配置。

2 配置与思路1、接⼝下调⽤PPPOE-clientRouter-pppoe_client(config)#interface e0/0//接外⽹接⼝Router-pppoe_client(config-if)#pppoe-client dial-pool-number 1Router-pppoe_client(config-if)#no shutdown2、PPPOE-client接⼝的配置1 Router-pppoe_client(config)#interface dialer 12 Router-pppoe_client(config-if)#encapsulation ppp3 Router-pppoe_client(config-if)#ip address negotiated在实际环境中，不清楚运营商那边使⽤的是PAP还是CHAP认证，如果只配置了⼀种可能导致拨号失败，这⾥给出⼀种⽅法，可以完美解决这个问题。

1 Router-pppoe_client(config-if)#ppp pap sent-username pppoe password 2 Router-pppoe_client(config-if)#ppp chap hostname pppoe3 Router-pppoe_client(config-if)#ppp chap password 然后输⼊pap跟chap两种⽅式，这样⽆论运营商是哪种都可以成功。

1 Router-pppoe_client(config-if)#ip mtu 14922 Router-pppoe_client(config-if)#ip tcp adjust-mss 14203 Router-pppoe_client(config-if)#dialer pool 1【跟接⼝输⼊的nmuber号⼀致】⾄此，ADSL的配置完毕了，如果帐号密码与接⼝没错的话，就可以获取到IP了。

一、NAT简介：1.NAT（Network Address Translation）网络地址转换。

2.最早出现在思科11.2 IOS中，定义在RFC1631和RFC3022中。

3.NAT最主要的作用是为了缓解IPv4地址空间的不足。

4.同时也带来了一些问题，如每个数据包到达路由器后都要进行包头的转换操作，所以增加了延迟；DNS区域传送，BOOTP/DHCP等协议不可穿越NAT路由器；5.改动了源IP，失去了跟踪到端IP流量的能力，所以使责任不明确了。

6.但是利还是要大于弊的，不然也不会学习它了！最新的CCNA640-802学习指南中依然有专门的一章来讲解NAT，它的重要性可见一斑。

二、NAT术语：比较难理解，所以这里用最明了的语言总结如下1.内部本地地址（inside local address ）：局域网内部主机的地址，通常是RFC1918地址空间中的地址，称为私有地址。

（待转换的地址）2.内部全局地址（inside global address）：内部本地地址被NAT路由器转换后的地址，通常是一个可路由的公网地址。

3.外部全局地址（outside global address）：是与内部主机通信的目标主机的地址，通常是一个可路由的公网地址。

4.外部本地地址（outside local address）：是目标主机可路由的公网地址被转换之后的地址，通常是RFC1918地址空间中的地址。

三、NAT配置详解：1.静态NAT：将一个私有地址和一个公网地址一对一映射的配置方法，这种方式不能节省IP，通常只为需要向外网提供服务的内网服务器配置。

如图所示：PC1地址：192.168.0.2/24PC2地址：192.168.0.3/24R1 E0/0地址：192.168.0.1/24R1 S0/0地址：202.106.0.1/24R2 S0/0地址：202.106.0.2/24R2 E0/0地址：202.106.1.1/24PC3地址：202.106.1.2/24 (模拟公网服务器)各接口地址按上面配置好之后，在R1和R2上配置路由（注意不要为192.1 68.0.0网络增加路由项，因为私有网络不可以出现在公网路由表中，不然也不叫私有地址了）路由配置好之后在R1上可以ping通PC3，但是PC1只能ping到R1的S 0/0，再向前就ping不通了。

NAT包括有静态NAT、动态地址NAT和端口多路复用地址转换三种技术类型。

静态NAT是把内部网络中的每个主机地址永久映射成外部网络中的某个合法地址；动态地址NAT是采用把外部网络中的一系列合法地址使用动态分配的方法映射到内部网络；端口多路复用地址转换是把内部地址映射到外部网络的一个IP地址的不同端口上。

根据不同的需要，选择相应的NAT技术类型。

一般我们实际工作中都使用复用NAT，即复用断口NAT，也叫PNAT，所以掌握最后配置就可以了。

静态NAT配置步骤：首先，配置各接口的IP地址。

内网使用私有IP.外网使用公网IP.并指定其属于内外接口。

其次，定义静态建立IP地址之间的静态映射。

最后，指定其默认路由。

Router>en （进入特权模式）Router#config （进入全局配置模式）Configuring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#ho R3 （命名为R3）R3(config)#no ip domain-lo（关闭域名查询，在实验环境中，敲入错误的命令，它将进行域名查询，故关闭他）R3(config)#line c 0 （进入线路CONSOLE接口0下）R3(config-line)#logg syn （启用光标跟随，防止日志信息冲断命令显示的位置）R3(config-line)#exec-t 0 0 （防止超时，0 0 为永不超时）R3(config-line)#exitR3(config)#int e0 （进入以太网接口下）R3(config-if)#ip add 192.168.1.1 255.255.255.0 （设置IP地址）R3(config-if)#ip nat inside （设置为内部接口）R3(config-if)#no shutR3(config-if)#exitR3(config)#int ser1 （进入串口下）R3(config-if)#ip add 100.0.0.1 255.255.255.0R3(config-if)#no shutR3(config-if)#ip nat outside （设置为外部接口）R3(config-if)#exitR3(config)#ip nat inside source static 191.168.1.1 100.0.0.1（设置静态转换，其中ip nat inside source 为NAT转换关键字，这里是静态，故为STATIC）R3(config)#ip classlessR3(config)#ip route 0.0.0.0 0.0.0.0 s0(这里是出口或者下一跳地址)R3(config)#exit动态NAT配置步骤：首先，配置各需要转换的接口的IP，设置内外网IP等。

NAT实验一．实验拓扑结构图二．IP地址规划PC0——192.168.10.10 默认网关——192.168.10.254PC1——202.20.20.10 默认网关——202.20.20.254Router0：Fa0/0——192.168.10.254 S1/0——202.10.10.10 Router1：Fa0/0——202.20.20.254 S1/0——202.10.10.20地址池：202.30.30.1——202.30.30.30 name changsha 三．配置过程1.Router0的配置：Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int fa0/0Router(config-if)#ip address 192.168.10.254 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#int s1/0Router(config-if)#ip address 202.10.10.10 255.255.255.0Router(config-if)#clock rate 9600Router(config-if)#no shut2．Router1的配置Router(config)#int fa0/0Router(config-if)#ip add 202.20.20.254 255.255.255.0Router(config-if)#no shutRouter(config-if)#int s1/0Router(config-if)#ip add 202.10.10.20 255.255.255.0Router(config-if)#no shut3．Router0配置NA T转换Router(config)#access-list 1 permit 192.168.10.0 0.0.0.255Router(config)#ip nat pool network 202.30.30.1 202.30.30.30 netmask 255.255.255.0 Router(config)#ip nat inside source list 1 pool networkRouter(config)#int fa0/0Router(config-if)#ip nat insideRouter(config-if)#int s1/0Router(config-if)#ip nat outside4．Router0配置静态路由Router(config)#ip route 202.20.20.0 255.255.255.0 202.10.10.205．Router1配置静态路由Router(config)#ip route 202.30.30.0 255.255.255.0 202.10.10.106．实验测试（1）在PC0上输入ping指令PC>ping 202.20.20.10Pinging 202.20.20.10 with 32 bytes of data:Reply from 202.20.20.10: bytes=32 time=156ms TTL=126Reply from 202.20.20.10: bytes=32 time=156ms TTL=126Reply from 202.20.20.10: bytes=32 time=156ms TTL=126Reply from 202.20.20.10: bytes=32 time=156ms TTL=126 （2）在Router0中输入测试指令Router#debug ip natIP NAT debugging is onRouter#NA T: s=192.168.10.10->202.30.30.1, d=202.20.20.10 [13] NA T*: s=202.20.20.10, d=202.30.30.1->192.168.10.10 [4] NA T: s=192.168.10.10->202.30.30.1, d=202.20.20.10 [14] NA T*: s=202.20.20.10, d=202.30.30.1->192.168.10.10 [5] NA T: s=192.168.10.10->202.30.30.1, d=202.20.20.10 [15] NA T*: s=202.20.20.10, d=202.30.30.1->192.168.10.10 [6] NA T: s=192.168.10.10->202.30.30.1, d=202.20.20.10 [16] NA T*: s=202.20.20.10, d=202.30.30.1->192.168.10.10 [7]。
