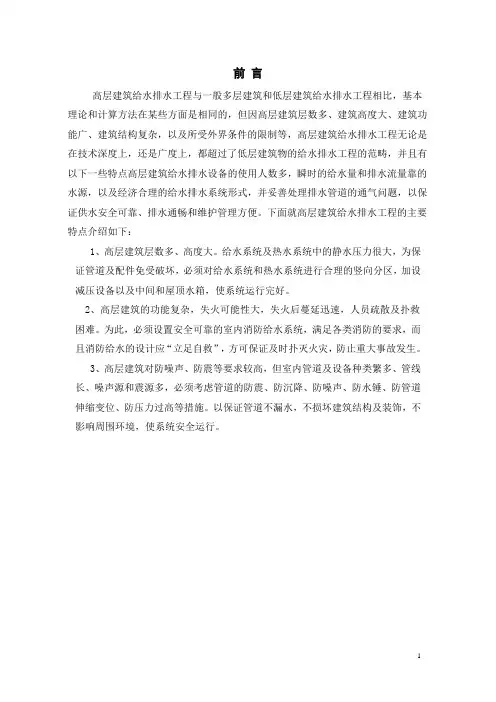

给排水设计计算书模板

给排水设计计算书模板 一、设计依据： 1、《建筑给水排水设计规范》GB50015-2003； 2、《全国民用建筑工程设计技术措施•给水排水》； 3、《高层民用建筑设计防火规范》GB50045-95(2005年版)； 4、《建筑设计防火规范》GB50016-2006(2006年版)； 5、《自动喷水灭火系统设计规范》GBJ50084-2001； 6、《建筑灭火器配置设计规范》GBJ140-90(1997年版)； 7、《民用建筑水灭火系统设计规范》DGJ08-94-2001； 8、其它现行的有关设计规范、规程和规定； 9、有关主管部门对方案设计的审查意见； 10、业主提出的设计要求； 11、建筑工种提供的图纸； 二、设计范围： 本工种主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。 三、给水系统 1、给水水源和系统： 为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。 室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。 2、用水量计算： ⑴办公用水： 人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积 60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052， 取1000人； 用水量标准：50L/人·班； 时变化系数：K＝1.2； 使用时间：10小时； 最高日用水量： Qd1＝50×1000／1000＝50m3/day 最大时用水量： Qh1＝50×1.2／10＝6m3/hr 平均时用水量： Qh平1＝50／10＝5m3/h ⑵道路地面冲洗用水和绿化用水： 用水量标准：2L/m2·次； 使用时间：以2h/次，上、下午各一次计； 面积：约4000m2； 最高日用水量： Qd2＝2×4000×2／1000＝16m3/day 最大时用水量： Qh2＝16／4＝4m3/hr 平均时用水量： Qh平2＝4m3/hr ⑶未预见水量：按用水量10～15%计。 ⑷总用水量： Qd＝（50+16）×1.15=75.9m3/day Qh＝（6+4）×1.15=11.5m3/hr ⑸消防用水量： 室外消火栓用水量20L/S，室内消火栓用水量20L/S，火灾延续时间2小时； 自动喷水灭火系统：按中危险级，Q=8×160×1.3/60=27.7L/S，考虑其他因素取30L/S，火灾延续时间1小时。则一次灭火用水量=（20+20）×3.6×2+30×3.6=396m3 3、水箱选型： 屋顶生活水箱：按3~8层主楼日用水量的30%计算。S=6711×0.6=4026.6m2，n=4026.6/6=671人，Qd＝50×671/1000=33.6m3/day，V=33.6×0.3=10.08m3。取

18m3 屋顶消防水箱：18m3 地下室生活蓄水箱：按加压供水部分的日用水量的30%计算。V=10.08m3，取18m3

4、加压泵组选择： ⑴流量： 按1小时内充满屋顶水箱计算。 取Q≥18m3/hr，

⑵扬程： ①管道水头损失 Q＝18m3/hr，DN80，L＝70m，v＝0.61m/s，1000i＝38； 取局部水头损失为沿程水头损失的30% 则管道水头损失=1.3×70×38‰≈3.5m ②几何高差：43.05―（―3.5）=46.55m ③卫生器具出口自由水头：2m ④安全水头：2m ⑤综合①②③④ 3.5＋46.55＋2＋2＝54.05m 1.1×54.05≈59.5m ⑶故选用立式多级离心泵两台，一用一备，配原厂减振基座等全套， 水泵性能：Q=18m3/hr，H＝60m，2900r/min，N＝5.5kW，马达允许工作点

在全曲线停留，水泵工作∕试验压力：0.6∕1.0MPa。 5、给水管道水力计算： 1.给水干管： 名称 当量N 1#~3#卫生间 4#卫生间

5#卫生间 6#、7#卫生间 8#、9#卫生

间

配 件 数 量

洗手盆水龙头 0.75 5 7 5 5 1 1 3 2

小便器冲洗阀 0.5 2 4 3 2 ＼ 2 ＼ 3

大便器冲洗水箱浮球阀 0.5 6 8 10 5 1 2 7 ＼

污水池、洗涤盆 1.0 2 2 8 2 1 ＼ 1 2

开水器 1.0 1 ＼ 2 1 ＼ ＼ ＼ 1 当量总数Ng ＼ 10.75 13.25 20.25 10.25 2.25 2.75 6.75 6.0 设计秒流量(L/s) qg＝0.2αNg1/2 α＝1.5 ＼ 0.98 1.09 1.35 0.96 0.45 0.50 0.78 0.73

配水管径DN(mm) ＼ 32 40 40 32 25 25 32 32

流速v(m/s) ＼ 1.18 0.84 1.03 1.15 0.85 0.94 0.88 0.87

2.给水立管： 立管 当量总数 Ng 设计秒流量 qg(L/s) 配水管径 DN(mm) 流速 v(m/s)

S/1 三层 10.75 0.98 32 1.18

四层 44.25 2.00 50 0.96

五层 55 2.22 50 1.07

六层 65.75 2.43 50 1.17

七层 76 2.62 50 1.26

八层 86.25 2.79 50 1.35

S/1’ 二层 10.75 0.98 32 1.18

一层 21.5 1.39 40 1.06

S/2 三层 5.0 0.67 32 0.80

四层 5.0 0.67 32 0.80 五层及以上 10.0 0.95 32 1.14

S/2’ 一、二层 5.0 0.67 32 0.80 S/3 三层 12.75 1.07 40 0.82

S/3’ 二层 12.75 1.07 40 0.82

三层 25.5 1.51 40 1.14

四、消火栓消防系统： 1、消火栓消防用水量： 室内消火栓消防用水量：20升/秒 室外消火栓消防用水量：20升/秒 2、室内消火栓消防系统： ⑴室内消火栓箱： 室内消火栓箱内设DN65普通消火栓一个，25m长DN65衬胶龙带一条，配φ19水枪一支；以及启泵按钮等全套。 ⑵室内消火栓消防系统： 采用临时高压消防给水系统。地下室给排水机房内设有室内消火栓消防泵，屋顶设水箱。战时，由室内消火栓消防泵从市政给水引入管直接抽吸、加压后供给。平时，由屋顶水箱维持系统工作压力。栓口动压大于0.5MPa处采用减压孔板减压。 系统还设有水泵接合器，供消防车向大楼管网供水。 3、室内消火栓消防泵选型： ⑴流量：Q＝20L/s。 ⑵扬程： ①室内消火栓栓口处所需水压： 水枪充实水柱长度：≥10m 消火栓射流出水量：5L/s（查表） 消防龙带水头损失： hd＝AdLdq2xh＝0.00172×25×52≈1.1m

水枪喷嘴造成该充实水柱所需水压： Hq＝q2xh／B＝52／1.577≈15.9m

消火栓水头损失：2m 消火栓栓口处所需水压： Hxh＝hd＋Hq＋2＝1.1＋15.9＋2＝19m ②管网水头损失： 取最不利条件时 Q＝20L/s，DN100，v＝2.31m/s，1000i＝106.9，L＝80m 则管网水头损失＝1.1×80×106.9‰≈9.4m ③几何高差： 最不利点消火栓标高：36.75＋1.1＝37.85m 室内消火栓消防泵直接从市政给水环网上抽水，取市政管网压力10m，管网标高－1.5m； 37.85－（－1.5）－10＝29.35m ④倒流防止器水头：3.5m ⑤Y型过滤器水头损失 每台水泵吸水口采用一台Y型水过滤器 设淤积时流过Y型水过滤器的水流速度为正常流速的两倍 阻力系数ζ=2.2 则水头损失h＝ζ（2v）2／（2g）＝2.2×（2×0.65）2／（2×9.81）≈0.2m ⑥综合①②③④⑤ 19＋29.35＋9.4＋3.5＋0.2＝61.45m 1.1×61.45≈67.6m 取H≥68m ⑶故选用立式多级离心消防专用泵两台，一用一备，配原厂减振基座等全套，由消防箱内按钮启泵。 水泵性能：Q＝20L/s，H＝70m，2900r/min，N＝22kW，马达允许工作点在全曲线停留，Q－H曲线平滑无驼峰，水泵工作∕试验压力：1.0∕1.6MPa。

4、减压
