天然气处理工艺设备及原理

天然气净化处理工艺流程一、概述天然气是一种清洁能源，但其中含有的杂质会对环境和设备造成损害，因此需要进行净化处理。

天然气净化处理工艺流程包括预处理、脱水、除硫、除碳等步骤。

本文将详细介绍天然气净化处理的工艺流程。

二、预处理1. 去除颗粒物首先，需要去除天然气中的颗粒物，防止颗粒物对设备造成损坏。

通常采用过滤器进行过滤。

2. 去除液态水天然气中含有大量的液态水，需要通过脱水工艺去除。

常见的脱水方法包括冷却凝结法和吸附剂法。

三、脱水1. 冷却凝结法冷却凝结法是将天然气冷却至露点以下温度，使其中的水分凝结成液态，再通过分离器将其分离出来。

该方法简单易行，但对设备要求较高。

2. 吸附剂法吸附剂法是利用吸附剂吸附天然气中的水分，在一定条件下再进行蒸发，将水分去除。

该方法具有处理能力强、效果好的优点。

四、除硫1. 生物法生物法是利用生物菌群对天然气中的硫化氢进行降解，将其转化为硫酸盐，再通过沉淀或过滤等方式将其去除。

该方法具有无污染、无二次污染等优点。

2. 化学法化学法是利用化学反应将天然气中的硫化氢转化为易于分离的物质，再通过吸附剂等方式将其去除。

该方法具有处理效果好、处理速度快等优点。

五、除碳1. 吸附剂法吸附剂法是利用吸附剂吸附天然气中的碳酸气，在一定条件下再进行蒸发，将碳酸气去除。

该方法具有处理能力强、效果好的优点。

2. 膜分离法膜分离法是利用特殊材料制成的膜对天然气中的碳酸气进行分离，将其从天然气中去除。

该方法具有操作简单、处理速度快等优点。

六、总结天然气净化处理工艺流程包括预处理、脱水、除硫、除碳等步骤。

不同的处理方法具有各自的优点和适用范围，根据实际情况选择合适的处理方法可以达到最佳的处理效果。

压缩天然气加气站工艺流程和主要设备分析摘要：加气站是为燃气汽车储气装置充装车用压缩天然气的专门场所，本文主要对压缩天然气加气站的工艺流程进行分析介绍，并对设备的作用和功能及安装等进行阐述，供相关人员参考。

关键词：压缩天然气；压缩天然气加气站；设备作用；工艺流程；运行管理压缩天然气加气站主要是通过将普通的天然气进行处理压缩，然后将压缩后的天然气提供给比较大的压缩天然气子站车与天然气汽车等作为动力燃料的设施，它的发展和运用，有效的减少了污染，有利于环境的可持续发展。

一、压缩天然气加气站的概述压缩天然气加气站的主要设备由气体干燥器、气体压缩机组和储气瓶组以及加气装置等组成。

压缩天然气加气站将这些设备进行有机的结合，连接成为一个成套的系统，通过对运行过程进行控制，形成一个完整的加气过程。

气体干燥器的主要作用是将管道运输过来的天然气进行脱水处理，防止在减压膨胀降温的过程中出现冰堵。

气体压缩机是用来对处理过的天然气进行加压。

储气瓶组是用来储存加压后的天然气储存设备，经常使用的有两种规格。

加气设备一般有加气柱与加气机这两种，主要对以天然气为动力的机械进行加气。

二、压缩天然气加气站的工艺流程分析压缩天然气压缩天然气加气站主要有常规站和母站以及子站这三类。

在本文中探讨的压缩天然气加气站是指加气站的母站。

天然气的加气母站一般式建立在天然气管线的附近，直接从天然气管线中取得天然气，然后将取得的天然气经过脱硫与脱水加工处理后进入气体压缩机中，压缩机将天然气压缩到储气瓶中储存或者直接通过售气机将处理后的气体加给车辆使用。

三、压缩天然气加气站主要设备分析（一）脱水设备分析压缩天然气加气站的脱水方式按照一般的工艺流程可将干燥设备安装在在压缩机前或后，安装在压缩机前的为低压脱水设备，安装在压缩机后的为高压脱水设备。

1、脱水设备分析。

采用低压脱水的好处是为了保护气体压缩机不受到腐蚀损害，可以使压缩机组中不设置冷凝水的导出设备。

缺点是低压脱水设备的体积会比较大，脱水量大，对再生能源的损耗比较大。

天然气脱硫工艺流程
天然气中含有大量的二氧化硫，需要进行脱硫处理，以减少对环境的污染和对设备的腐蚀。

目前常用的天然气脱硫工艺有化学吸收法、生物法和物理吸附法。

化学吸收法是目前应用最广泛的脱硫工艺，其基本原理是将天然气与一种能与二氧化硫发生化学反应的溶剂接触，溶剂中的化学反应产物与二氧化硫结合，从而实现脱硫。

整个化学吸收法的工艺流程可分为吸收、析出、再生和尾气处理四个环节。

首先，天然气进入吸收塔，与含有溶剂的吸收液进行接触。

吸收塔中通常设置有填料，增加接触面积，使天然气与溶剂充分混合。

在接触的过程中，二氧化硫会与溶剂中的一种活性物质发生化学反应，生成可溶解于溶剂中的硫化物。

接下来，通过在脱硫塔中进行适当的压力和温度的变化，使得溶剂中的硫化物从溶解状态转变为析出状态。

这样，硫化物就从溶剂中分离出来，并沉积在塔底的析出器中。

然后，对析出后的溶剂进行再生处理。

通过对析出液进行加热，溶剂中的硫化物可以再次转化为可溶解的硫化物，从而方便后续的循环使用。

经过再生处理后的溶剂可以回流到吸收塔，继续进行脱硫操作。

最后，对脱硫后的尾气进行处理。

尾气中可能还残留有少量的
二氧化硫，需要进一步处理以达到排放标准。

常用的尾气处理方法有吸收法、膜分离法和催化氧化法等。

总的来说，天然气的脱硫工艺流程是一个多环节、连续进行的过程。

通过吸收、析出、再生和尾气处理等步骤，可以有效地将天然气中的二氧化硫去除，达到环保和能源利用的双重目标。

不断的技术创新和工艺优化，将进一步提高天然气脱硫工艺的效率和经济性。

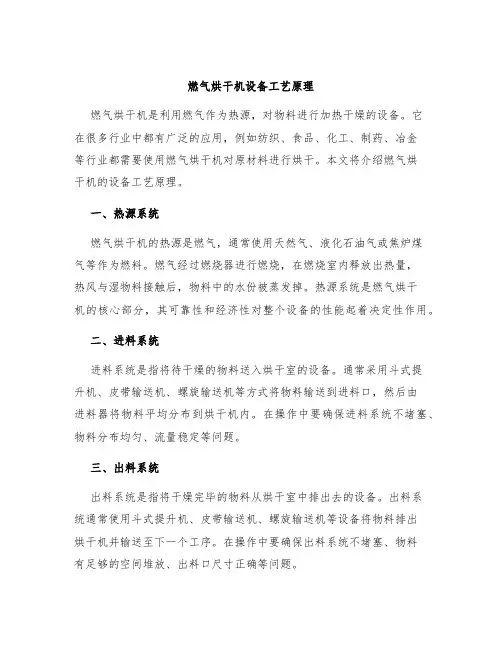

燃气烘干机设备工艺原理燃气烘干机是利用燃气作为热源，对物料进行加热干燥的设备。

它在很多行业中都有广泛的应用，例如纺织、食品、化工、制药、冶金等行业都需要使用燃气烘干机对原材料进行烘干。

本文将介绍燃气烘干机的设备工艺原理。

一、热源系统燃气烘干机的热源是燃气，通常使用天然气、液化石油气或焦炉煤气等作为燃料。

燃气经过燃烧器进行燃烧，在燃烧室内释放出热量，热风与湿物料接触后，物料中的水份被蒸发掉。

热源系统是燃气烘干机的核心部分，其可靠性和经济性对整个设备的性能起着决定性作用。

二、进料系统进料系统是指将待干燥的物料送入烘干室的设备。

通常采用斗式提升机、皮带输送机、螺旋输送机等方式将物料输送到进料口，然后由进料器将物料平均分布到烘干机内。

在操作中要确保进料系统不堵塞、物料分布均匀、流量稳定等问题。

三、出料系统出料系统是指将干燥完毕的物料从烘干室中排出去的设备。

出料系统通常使用斗式提升机、皮带输送机、螺旋输送机等设备将物料排出烘干机并输送至下一个工序。

在操作中要确保出料系统不堵塞、物料有足够的空间堆放、出料口尺寸正确等问题。

四、热风循环系统燃气烘干机内部空气是循环的，这是为了更有效地利用热量进行干燥。

热风循环系统包括风机、换热器、气流调节门等部件。

风机将热风吹到烘干室内，物料通过与热风接触完成干燥，然后将湿空气送到换热器进行冷却除湿，再将温度下降的干燥空气送回热风发生器进行再加热，如此循环往复。

热风循环系统是整个设备的重要部分，需要确保风量、风压等参数处于稳定状态。

五、温度控制系统燃气烘干机内部温度的控制是设备运行的重要因素之一。

对于不同的物料，其干燥要求也是不同的，需要根据物料的性质和干燥要求对温度进行调节。

温度控制系统包括温度探头、温度控制器、阀门等组成部分。

温度探头测量烘干室内部温度，并将测量值反馈给温度控制器进行比较，如果温度高于设定值，则控制器关闭燃气阀，反之则打开燃气阀，从而实现温度的控制。

六、安全系统安全系统是燃气烘干机不可或缺的部分。

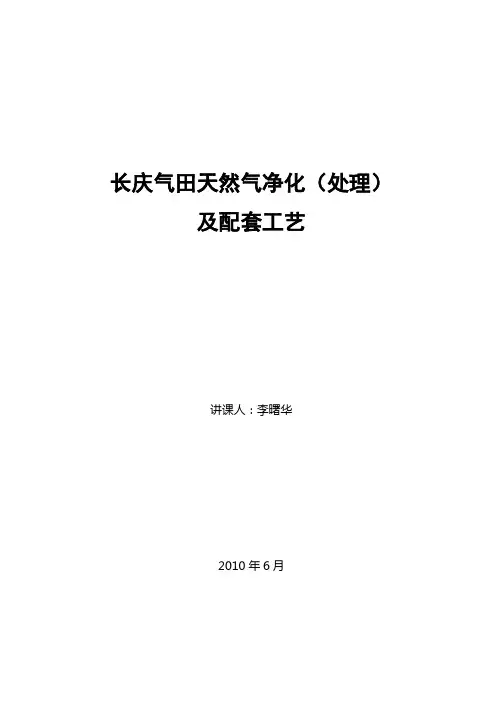

长庆气田天然气净化（处理）及配套工艺讲课人：***2010年6月目录第一部分长庆气田天然气净化（处理）厂简介一、概述1、天然气处理的涵义2、长庆气田的气质特征3、商品天然气的质量要求4、长庆气田天然气处理工艺技术二、长庆气田天然气净化（处理）厂简介第二部分天然气净化（处理）工艺原理及流程一、天然气净化工艺原理及流程（一）、脱硫单元（二）、脱水单元（三）硫磺回收单元（四）酸气焚烧单元二、丙烷制冷脱水、脱烃工艺原理及流程（一）天然气处理单元（二）丙烷制冷单元（三）凝液回收单元第三部分天然气净化（处理）厂公用系统一、概述二、火炬放空单元三、空（氮）站四、供热、供水单元第四部分污水处理工艺技术一、含醇污水处理技术二、不含醇污水处理技术三、生产、生活污水处理技术四、污水回注及污泥焚烧第一部分长庆气田天然气净化（处理）厂简介一、概述天然气净化厂（处理厂）是气田产能建设中的重要组成部分，长庆气田自开发建设以来，已陆续建设了3座天然气净化厂、6座天然气处理厂，天然气的年处理能力达到了250亿方，天然气净化（处理）厂的分布及生产能力如下：表1.1 天然气净化（处理）厂生产能力统计表1、天然气处理的涵义天然气处理是指为使天然气符合商品质量指标或管道输送要求而采用的一些工艺过程，例如脱除酸性气体（如脱硫、脱碳和有机硫化物等）、脱水、脱凝液和脱除固体颗粒等杂质，以及热值调整、硫磺回收和尾气处理等过程。

习惯上把天然气脱除酸性气体、脱水、硫磺回收和尾气处理等统称为天然气净化；把脱除凝液（含凝液回收）的过程，称为天然气处理。

2、长庆气田的气质特征长庆气田的井口天然气气质各个气田有所不同，靖边气田的井口天然气含有H2S、CO2，榆林、苏里格、子洲—米脂气田的天然气中含有少量的凝析油，但H2S、CO2含量轻微。

详细情况见下表:表1.2 长庆气田天然气净化（处理）厂原料气酸性气体含量统计表3、商品天然气的质量要求商品天然气的质量要求是根据经济效益、安全卫生和环境保护等三方面的因素综合考虑制定的，商品天然气的主要技术指标及概念如下：1)最小热值：为了使天然气用户能根据天然气燃烧值适当地确定其加热设备规格、型号，确定最小热值是必须的。

天然气输送工作原理
天然气输送是通过管道系统将天然气从生产地点运输到消费地点的工作过程。

天然气输送工作原理主要包括以下几个方面：
1. 压缩与调节：天然气从井口或储气库出口进入管道系统前，通常需要经过压缩与调节。

压缩是将天然气加压到一定的压力，以便在管道中能够顺利传输。

调节则是根据运输需求调整天然气的流量和压力。

2. 管道输送：经过压缩与调节后，天然气进入管道系统进行输送。

管道一般采用钢管或高强度塑料管道，能够承受高压和大流量的天然气传输。

天然气因为具有较小的密度，运算起来效率较高。

3. 压力维持：在天然气输送过程中，为了保持管道内的压力稳定，通常会设置压力维持设备，例如调压器和压缩机站。

这些设备能够监测管道内的压力变化，并根据需要自动调整压力，保持天然气的流动稳定。

4. 安全保护：天然气输送过程中，安全是至关重要的。

为了保障天然气输送的安全，通常会在管道系统中设置安全装置，例如阀门、安全压力释放装置、气体泄漏探测器等。

这些装置能够监测和控制管道内气体的压力和流量，一旦发生异常情况，如压力过高或泄漏，会及时采取措施进行处理和防护。

总的来说，天然气输送是依靠压缩、调节和管道输送的工艺，通过合理的设计和控制，确保天然气能够安全、高效地从生产
地点到达消费地点。

同时，做好安全保护措施，可以有效预防和应对潜在的风险和事故，保障天然气输送过程的安全和稳定。

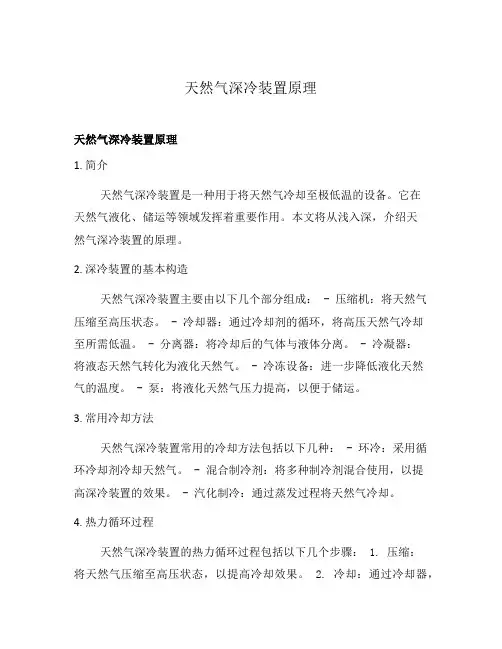

天然气深冷装置原理天然气深冷装置原理1. 简介天然气深冷装置是一种用于将天然气冷却至极低温的设备。

它在天然气液化、储运等领域发挥着重要作用。

本文将从浅入深，介绍天然气深冷装置的原理。

2. 深冷装置的基本构造天然气深冷装置主要由以下几个部分组成： - 压缩机：将天然气压缩至高压状态。

- 冷却器：通过冷却剂的循环，将高压天然气冷却至所需低温。

- 分离器：将冷却后的气体与液体分离。

- 冷凝器：将液态天然气转化为液化天然气。

- 冷冻设备：进一步降低液化天然气的温度。

- 泵：将液化天然气压力提高，以便于储运。

3. 常用冷却方法天然气深冷装置常用的冷却方法包括以下几种： - 环冷：采用循环冷却剂冷却天然气。

- 混合制冷剂：将多种制冷剂混合使用，以提高深冷装置的效果。

- 汽化制冷：通过蒸发过程将天然气冷却。

4. 热力循环过程天然气深冷装置的热力循环过程包括以下几个步骤： 1. 压缩：将天然气压缩至高压状态，以提高冷却效果。

2. 冷却：通过冷却器，将高压天然气冷却至所需温度。

在这一过程中，冷却剂循环吸热，使得天然气得以冷却。

3. 分离：将冷却后的气体与液体分离，以进一步处理。

4. 冷凝：通过冷凝器，将天然气中的液态成分转化为液化天然气。

5. 冷冻：通过冷冻设备，将液化天然气的温度进一步降低。

6. 泵送：通过泵将液化天然气的压力提高，以便于储运。

5. 能量调控技术天然气深冷装置中的能量调控技术是关键。

通过合理的能量调控，可以实现高效能的天然气冷却过程。

常用的能量调控技术包括： - 递减压力控制：利用递减压力降低天然气的温度。

- 多级冷凝：通过多级冷凝器，将液态天然气的温度进一步降低。

- 逆向换热：利用逆向换热效应，提高能量利用率。

- 膨胀节流：通过节流阀进行膨胀，实现天然气的深度冷却。

6. 应用领域天然气深冷装置广泛应用于以下领域： - 天然气液化厂：用于将天然气液化，以便于储运。

- 天然气储罐：用于储存液化天然气，以供应电力、工业等领域。

天然气脱烃工艺原理
天然气脱烃工艺主要通过降温或溶剂吸收方法将天然气中的C2+（乙烷及以上重烃）组分分离出来。

其中：
1. 低温分离法利用不同烃类在不同温度下的沸点差异，通过制冷设备将天然气冷却至烃类露点以下，使重烃冷凝为液态从而实现分离。

2. 油吸收法是让天然气与特定的油品接触，重烃被油吸收，随后通过加热解吸，回收富含重烃的液体，天然气则得以净化。

这两种工艺确保天然气达到管输要求，减少因重烃冷凝导致的管道堵塞和安全问题，并回收有价值的液态烃资源。

生物质气化制气技术流程及设备介绍详细分析Biomethane, also known as renewable natural gas (RNG), is a type of biogas that has been upgraded to a quality similar to conventional natural gas. It is derived from the anaerobic digestion or gasification of organic materials such as agricultural waste, food waste, or sewage sludge. The process of producing biomethane involves several steps.1. Feedstock Preparation: The organic materials are collected and undergo a pre-treatment process to remove contaminants and enhance their digestibility. This may include shredding, grinding, or mixing with water.2. Anaerobic Digestion: The pre-treated feedstock is then fed into an anaerobic digester, where bacteria break down the organic matter in the absence of oxygen. This process produces biogas, which consists mainly of methane and carbon dioxide.3. Biogas Upgrading: The biogas is purified to remove impurities such as carbon dioxide, hydrogen sulfide, and moisture. There are different methods for upgrading, including pressure swingadsorption, water scrubbing, or membrane separation. The goal is to increase the methane content to at least 95.4. Injection or Compression: The purified biomethane can be directly injected into the natural gas grid, blending seamlessly with conventional natural gas. Alternatively, it can be compressed and stored as compressed natural gas (CNG) for use in vehicles or other applications.5. Utilization: Biomethane can be used for various purposes, including heating, electricity generation, and as a vehicle fuel. It is a renewable and sustainable energy source that helps reduce greenhouse gas emissions and dependence on fossil fuels.中文回答：生物质天然气，也被称为可再生天然气（RNG），是一种类似于传统天然气的生物气体。

天然气液化原理
天然气液化是将天然气（主要为甲烷）通过液化工艺，使其从气态转变为液态状态的过程。

液化的目的是为了便于储存、运输和应用等方面的需要。

天然气液化的原理主要涉及三个方面：压缩、冷却和净化。

首先，天然气需要经过压缩，将气体压缩至接近常压下的液化压力，使其分子间距离变小。

通常将天然气压缩到约250～300倍的气态体积，以便后续的冷却过程。

接着，压缩后的天然气需要通过冷却设备进行冷却。

冷却的目的是将气体温度降低至低于其临界温度（-82°C）以下，使其变为液态。

冷却可通过多种方式实现，常用的包括冷凝式冷却和膨胀式冷却。

在冷凝式冷却中，将压缩后的天然气引入冷凝器中，冷凝器内有冷却剂或冷却介质，如液氮或液氩，吸收热量，将气体冷却至液态。

膨胀式冷却中，将压缩后的天然气经过减压阀放大，使其温度降低，然后通过喷嘴放射出来，气体可因此而冷却并液化。

最后，液化天然气需要经过净化处理，去除其中的杂质和不纯物质。

这些杂质可能会对储存、运输和应用设备造成腐蚀或损坏。

净化一般包括除水、除硫和除杂质等步骤。

例如，通过吸附剂将水分和硫化氢等硫化物去除，通过过滤装置去除固体颗粒物质等。

综上所述，天然气液化的原理主要包括压缩、冷却和净化三个步骤，通过这些步骤使天然气从气态转变为液态，以便储存、运输和应用。

天然气门站的工艺流程一、概述天然气门站是天然气输配系统中的重要组成部分，其主要功能是将从输气管道中输送来的天然气进行分离、净化、调压等工艺处理，以满足用户不同的用气需求。

本文将详细介绍天然气门站的工艺流程。

二、原料及工艺流程1.原料：从输气管道中输送来的天然气。

2.初级处理：首先对天然气进行分离和净化。

具体步骤如下：（1）去除液态成分：通过冷却和膨胀等方式，将液态成分（如水蒸汽、液态烃类等）从天然气中除去。

（2）去除杂质：采用滤网或吸附剂等方式，去除天然气中的硫化物、二氧化碳等杂质。

3.中级处理：对初级处理后的天然气进行调压和加热。

具体步骤如下：（1）调压：通过阀门等装置，将初级处理后的高压天然气调整为适宜供应用户的低压天然气。

（2）加热：在冬季或寒冷地区，需要对低温天然气进行加热，以保证其流动性和使用效果。

4.高级处理：对中级处理后的天然气进行除湿和除硫。

具体步骤如下：（1）除湿：通过吸附剂等方式，去除天然气中的水分。

（2）除硫：采用化学吸收剂等方式，去除天然气中的硫化物。

5.尾气处理：对经过高级处理后的尾气进行处理。

具体步骤如下：（1）脱碳：通过化学吸收剂等方式，去除尾气中的二氧化碳。

（2）排放：将经过脱碳后的尾气排放至大气中。

三、设备及工艺参数1.设备：（1）初级处理设备：包括冷却器、膨胀器、滤网或吸附剂等装置。

（2）中级处理设备：包括调压阀门、加热器等装置。

（3）高级处理设备：包括除湿器、化学吸收剂等装置。

（4）尾气处理设备：包括脱碳器等装置。

2.工艺参数：（1）初级处理压力：0.6~3MPa。

（2）初级处理温度：-40℃~0℃。

（3）中级处理压力：0.1~1MPa。

（4）中级处理温度：-20℃~40℃。

（5）高级处理压力：0.05~0.5MPa。

（6）高级处理温度：-10℃~30℃。

（7）尾气处理压力：大气压。

（8）尾气处理温度：室温。

四、安全措施1.设备安全：（1）所有设备应符合国家相关标准和规定，经过检测合格后方可投入使用。
