※适用范围
CM1系列塑料外壳断路器（以下简称断路器），适用于交流50Hz(或60Hz)。

其额定绝缘电压为800V(S-CM1-63型为500V)，额定工作电压690V (CM1-63为400V) ，额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用 (Inm≤630A 及以下）。

断路器具有过载，短路和欠压保护功能，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能力，分为L型（标准型） M型（较高分断型） H型（高分断型）三种。

该断路器具有体积小，分断能力高，飞弧短，抗震动等特点。

断路器可垂直安装（即竖装），亦可水平安装（即横装）。

断路器具有隔离功能。

断路器符合标准：IEC60947-2 GB 14048.2
※型号及其含义
注：
1.按额定极限短路分段能力的高低分为L型（标准型） M型（较高分段型） H型（高分段型）。

2.手柄直接操作无代号；电动操作用p表示；转动手柄用Z表示。

3.配电用断路器无代号；保护电动机用2表示。

4.按产品极数分为三极四极。

四极产品中中性极（N极）的形式分四种；
A型：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

B型：N极不安装过电流脱扣器，且N与其它三极一起合分(N极先合后分）。

C型：N极安装过电流脱扣器，且N与其它三极一起合分(N极先合后分）。

D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起分合。

※正常工作环境
□海拔：≤2000M □最大倾斜度为22.5°
□环境温度：-5℃~＋40℃□在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘□能耐受潮湿空气的影响的气体与导电尘埃的地方
□能耐受盐雾油雾的影响□在没有雨雾侵袭的地方
□污染等级为三级□安装类别为Ⅲ
※保护特性■配电用
注：额定电流小于160A无5ln电流磁脱扣
★3310是分励★3320是辅助★3330是欠压★
━━━━━━━━━━━━━━━━━━━━━★3340是分励+辅助★3350是分励+欠压★
━━━━━━━━━━━━━━━━━━━━━★3370是辅助+欠压★3360是两个辅助★
━━━━━━━━━━━━━━━━━━━━━★3318是分励+报警★3328是辅助+报警★
━━━━━━━━━━━━━━━━━━━━━★3338是欠压+报警★3348是分励+辅助+报警★
━━━━━━━━━━━━━━━━━━━━━
★3369是两个辅助+报警★3378是欠压+辅助+报警★
━━━━━━━━━━━━━━━━━━━━━
★33002是带电动机保护★
━━━━━━━━━━━━━━━━━━━━━
常熟开关CM1系列：
CM1-63L/3300、CM1-63L/3310、CM1-63L/3320、CM1-63L/3330、
CM1-63L/3340、CM1-63L/3350、CM1-63L/3360、CM1-63L/3370、
CM1-63L/3308、CM1-63M/3300、CM1-63M/3310、CM1-63M/3320、
CM1-63M/3330、CM1-63M/3340、CM1-63M/3350、CM1-63M/3360、
CM1-63M/3370、CM1-63M/33008、CM1-100/3300、CM1-100/3310、
CM1-100/3320、CM1-100/3330、CM1-100/3340、CM1-100/3350、
CM1-100/3360、CM1-100/3370、CM1-100/3308、CM1-100C/3300、
CM1-100C/3310、CM1-100C/3320、CM1-100C/3330、CM1-100C/3340、CM1-100C/3350、CM1-100C/3360、CM1-100C/3370、 CM1-100C/33008、CM1-100L/3300、 CM1-100L/3310、CM1-100L/3320、 CM1-100L/3330、CM1-100L/3340、 CM1-100L/3350、CM1-100L/3360、 CM1-100L/3370、CM1-100L/33008、 CM1-100M/3300、CM1-100M/3310、 CM1-100M/3320、CM1-100M/3330、 CM1-100M/3340、CM1-100M/3350、 CM1-100M/3360、CM1-100M/3370、 CM1-100M/33008、CM1-100H/3300、 CM1-100H/3310、CM1-100H/3320、 CM1-100H/3330、CM1-100H/3340、 CM1-100H/3350、CM1-100H/3360、 CM1-100H/3370、CM1-100H/33008、 CM1-160/3300、CM1-160/3310、CM1-160/3320、CM1-160/3330、 CM1-160/3340、
CM1-160/3350、 CM1-160/3360、CM1-160/3370、CM1-160/33008、
CM1-160C/3300、 CM1-160C/3310、CM1-160C/3320、 CM1-160C/3330、CM1-160C/3340、CM1-160C/3350、CM1-160C/3360、CM1-160C/3370、CM1-160C/3308、 CM1-160L/3300、CM1-160L/3310、 CM1-160L/3320、CM1-160L/3330、 CM1-160L/3340、CM1-160L/3350、 CM1-160L/3360、CM1-160L/3370、 CM1-160L/33008、CM1-160M/3300、 CM1-160M/3310、CM1-160M/3320、CM1-160M/3330、CM1-160M/3340 、CM1-160M/3350、CM1-160M/3360、 CM1-160M/3370、CM1-160M/33008、 CM1-160H/3300、CM1-160H/3310、 CM1-160H/3320、CM1-160H/3330、 CM1-160H/3340、CM1-160H/3350、 CM1-160H/3360、CM1-160H/3370、 CM1-160H/33008、CM1-225/3300、CM1-225/3310、CM1-225/3320、 CM1-225/3330、
CM1-225/3340、 CM1-225/3350、CM1-225/3360、 CM1-225/3370、
CM1-225/3308、 CM1-225C/3300、CM1-225C/3310、 CM1-225C/3320、CM1-225C/3330、 CM1-225C/3340、CM1-225C/3350、 CM1-225C/3360、CM1-225C/3370、 CM1-225C/33008、CM1-225L/3300、 CM1-225L/3310、CM1-225L/3320、 CM1-225L/3330、CM1-225L/3340、 CM1-225L/3350。

常熟双电源开关 CAP1

The ambient temperature is -5℃ ～＋ 40℃ and the average value within 24 hours isn't above ＋35℃.
The elevation isn't above 2000m. The relative humidity of the air isn't above 50% at the max. temperature of ＋ 40℃ , it may be higher at the lower temperature. For example, it can be up to 90% at 20℃. Dew on the switch due to temperature alteration should be removed. Pollution protection:grade 3. Installing category: Ⅲ. Be suitable in electromagnic environment A.
{ J：基本型
Basic Type
E：电子型
控制器类型：
Electronic Type
Z：智能型
Con troller Type Intelligent Type
ZT：智能可通信型
Intelligent and Communicative Type
1
正常工作条件 NORMAL WORKING CONDITION
6
自动转换开关操作性能 Operation function of automatic tranfer switch
8
自动转换开关与短路保护电器配合参考表 The referrence table for cooperating between Automatic Trasfer Switch and fuse

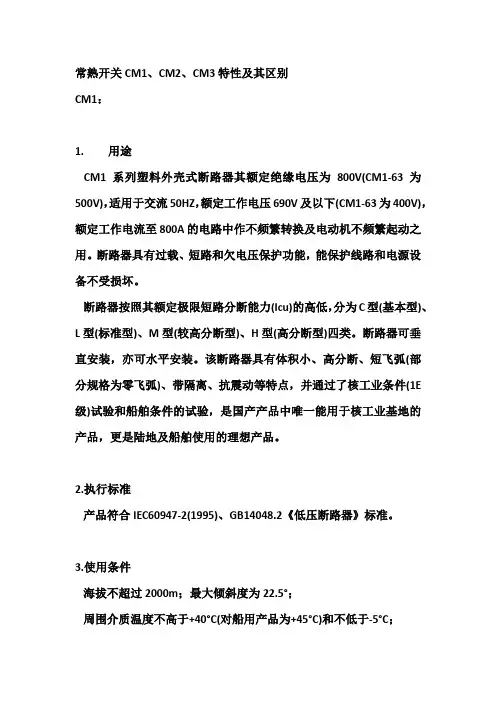

常熟开关CM1、CM2、CM3特性及其区别

常熟开关CM1、CM2、CM3特性及其区别CM1：1. 用途CM1系列塑料外壳式断路器其额定绝缘电压为800V(CM1-63为500V)，适用于交流50HZ，额定工作电压690V及以下(CM1-63为400V)，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。

断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四类。

断路器可垂直安装，亦可水平安装。

该断路器具有体积小、高分断、短飞弧(部分规格为零飞弧)、带隔离、抗震动等特点，并通过了核工业条件(1E 级)试验和船舶条件的试验，是国产产品中唯一能用于核工业基地的产品，更是陆地及船舶使用的理想产品。

2.执行标准产品符合IEC60947-2(1995)、GB14048.2《低压断路器》标准。

3.使用条件海拔不超过2000m；最大倾斜度为22.5°；周围介质温度不高于+40°C(对船用产品为+45°C)和不低于-5°C；能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；在没有雨雪侵袭的地方。

CM2：1、概述CM2系列、CM2Z系列塑料外壳式断路器采用国际先进设计技术研制,根据IEC60947-2国际新标准的要求开发的新型断路器。

其额定绝缘电压为800V，适用于额定工作电压690V及以下，交流50Hz，额定电流至630A的电路中作不频繁转换及电动机的不频繁起动之用。

该断路器具有过载、短路和欠压保护功能，能保护线路和电源设备不受损坏。

▲断路器短路分断能力级别有L（标准型）、M（较高分断型）、H（高分断型）；▲断路器可垂直安装（即竖装），亦可水平安装（即横装）；▲本断路器具有隔离功能，其相应的符号为：；▲本断路器获国家强制性产品认证“CCC”标志。

CW2系列万能式断路器常熟开关

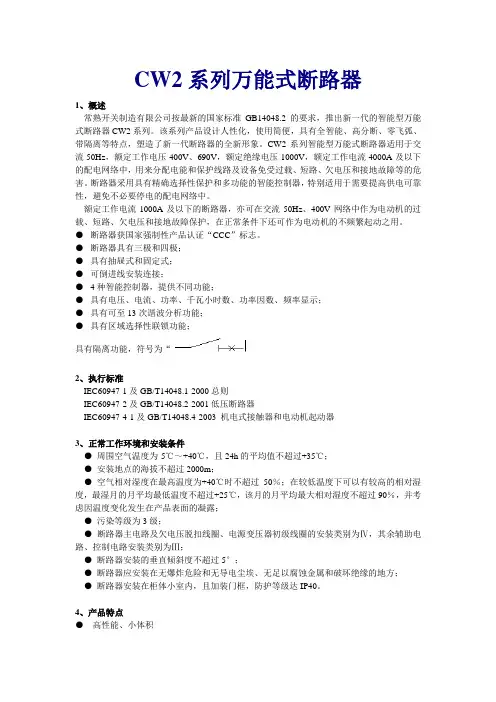

CW2系列万能式断路器1、概述常熟开关制造有限公司按最新的国家标准GB14048.2的要求，推出新一代的智能型万能式断路器CW2系列。
