地图学《分幅编号》

17
二、旧的分幅与编号
基本比例尺地形图的分幅：
比例尺 图幅范 围 行列数 经差 纬差 行数 列数 1 ：100 万 1 ： 50 万 1 ： 25 万 1 ： 10 万 1 ： 5 万 1 ：2.5 万 1 ： 1 万 6° 4° 1 1 1 3° 2° 2 2 4 1 1 ° 30 ′ 1° 4 4 16 4 1 图幅间数量关系 30 ′ 20 ′ 12 12 144 36 9 1 15 ′ 10 ′ 24 24 576 144 36 4 1 1： 5 千 7 ′ 30 ″ 3 ′ 45 ″ 1 ′ 52.5 5′ 48 48 2304 576 144 16 4 1 2 ′ 30 ″ 1 ′″ 15 ″ 96 96 9216 2304 576 64 16 4 1 192 192 36864 9216 2304 256 64 16 4
பைடு நூலகம்
纬度88°以上合为一幅。
我国处于纬度60度以下，没有合幅。
这些合并图幅的编号，列数不变，行数（无论包含两 个或四个）并列写在其后。例如北纬80°-84°，西 经48°-72°的一幅百万分之一的地图编号应为U-19、 20、21、22。 22
我国领域和管辖的海域１∶１００万的 图幅范围包括列号Ａ、Ｂ、……Ｎ，行 号４３、４４、……５３，无图幅合并 问题。
或各种专业调查或综合考察野外使用的地理底图。
16
1:25万地形图——作为各种专业调查或综合科 学考察总结果的地理底图，以及地区或省级机关规 划用的工作底图。军事上供军以上领导机关使用， 还有空军飞行领航时寻找大型目标使用。
1:50万地形图——是省级领导机关总体规划用 图或相当于省（区）范围各专业地图的地理底图。 军事上供高级司令部或各种兵种协同作战时使用。 1:100万地形图——作为国家或各部门总体规 划或作为国家基本自然条件和土地资源地图的地理 底图。

二、地图分幅
（一）矩形分幅，即按一定大小的矩形划分图幅，使每幅
地图都有一个矩形的图廓，其相邻图幅均以直线划分的分 幅方法。
• 矩形的大小多依地图地图用途、制图区域大小、纸张和印 刷机规格而定。一般有全开、对开、四开、八开等。大比 例尺地图的矩形分幅多采用大四开规格，有以下几种：
比例尺 图幅大小
1:5000 4040
1:2000 5050
1:1000 50 50
0.25
0.0625
一张1:5000的图幅
1
包括本图幅的数目
4
16
64
（一）矩形分幅
• 矩形分幅又分拼接和不拼接两种。 1. 拼接分幅：相邻图幅有共同的图廓线，可以按公用
边拼接起来使用。用于区域性地图、墙上挂图、工 矿与农林等部门为规划和施工而局部地区独立成图 的大于1:5000的地图。 2. 不拼接分幅：图幅之间没有公用边，每个图幅均有 其制图主区；地图集中的分区地图多用此种分幅方 法。各分幅图之间常有一定的重叠。
小，使图幅大小不一，不利于有效地利用纸张和印 刷机版面，当在高纬处采用合幅方式后，又在一定 程度上干扰了分幅的系统性，但在我国境内不存在 这一问题；
3. 梯形分幅还经常会破坏城镇等重要物体的完整性。
1. 系统性强，各种比例尺图幅之间所含经纬差范围均 具有一定的倍数关系；
2. 每个图幅都有明确的地理位置概念，适用于全国、 大洲和全世界这些很大区域范围的地图分幅；
3. 各幅图可以同时测、同时绘，不会出现重漏。
• 缺点：
1. 经纬线被描写成曲线时，不便于图幅的拼接； 2. 随着纬度的升高，相同经纬差所限定的面积不断缩
（二）梯形分幅
• 定义：是以具有一定经纬差的梯形划分图 幅，由经纬线构成每幅地图图廓的分幅方 法。

2.1.1 地图分幅
分幅是指用图廓线分割制图区域，其图廓 线圈定的范围为单独图幅。 两种分幅形式：矩形分幅、经纬线分幅 经纬线分幅用于国家基本比例尺地形图 矩形分幅用于工程建设大比例尺地形图
2.1.1 地图分幅（续）
1.矩形分幅 用矩形的图廓线分割图幅，相邻图幅间的 图廓线都是直线，矩形的大小根据图纸规 格、用户使用方便及编图的需要确定，相 邻图幅以直线划分，据纸张和印刷机的规 格而定。
1891年第五届国际地理学会上提出，逐渐统一 规定后制定。 单幅： 经差6° ，纬差4°；纬度60°以下； 双幅： 经差12°，纬差4°；纬度60°至76°； 四幅： 经差24°，纬差4°；纬度76°至88°； 纬度88°以上合为一幅。 我国处于纬度60度以下，没有合幅。 如北京在1:100万图幅位于东经114°～120°， 北纬36°～40°，编号：J-50。
1：5万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—B 1：1万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—（53） 1：2.5万地形图的编号： 是在1：5万地形图图号的基础上加上自己的代 号而成。 J—50—5—B—4 1:5000地形图的编号 是在1：1万地形图图号的基础上加上自己的代 号而成。 J—50—5—（15）—a
②计算所求比例尺地形图在1:100万比例尺图号后的 行、列编号。
c＝
4
0
d＝[(
ϕ λ
6
− [(
ϕ
4
0
) ÷ ϕ]
0
) ÷ λ] +1
式中：（）——商取余； []——分数取整； c——所求比例尺地形图在1:100万比例尺地形图编 号后的行号； d——所求比例尺地形图在1:100万比例尺地形图 编号后的列号； λ ——某点的经度或图幅西南图廓点的经度； ϕ ——某点的纬度或图幅西南图廓点的纬度； λ——所求比例尺地形图分幅的经差； ϕ——所求比例尺地形图分幅的纬差。

中国领土
• 北起漠河以北的黑龙江江心（北纬53°30′）， 南到南沙群岛南端的曾母暗沙（北纬4°）， 跨纬度49度多； • 东起黑龙江与乌苏里江汇合处（东经 135°05′），西到帕米尔高原（东经 73°40′），跨经度60多度。 • 从南到北，从东到西，距离都在5000公里以 上。
• 国际上习惯用20度W和160度E的经线圈，
J 50 G 003 004
100万
40°00′ 行
100万
列
比例
代码
行
号
列
号
2×2＝４幅 50万 B 4×4＝16幅 25万 C 12×12＝144幅 10万 D 24×24＝576幅 5万 E
48×48＝2304幅 2.5万 F 96×96＝9216幅 1万 G
河北新图幅编号
J50G005003
• 0度经线：即本初子午线，是东西经的分界 线，以东是东经，以西是西经。 • 180度经线：是东西经的分界线，以东是西 经，以西为东经。 • 西经20度经线：东西半球的分界线，以东 是东半球，以西是西半球。 • 东经160度经线：东西半球的分界线，以东 是西半球，以西是东半球。
中国地理位置四至点
作为划分东、西半球的界线。因为这一经
线圈基本上在大样通过，避免把非洲和欧
洲的一些国家分在两个半球上。

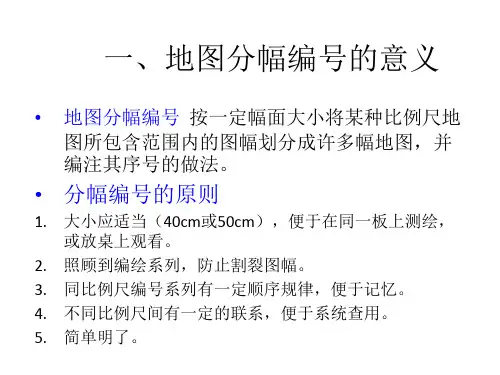

第一节 地形图的分幅与编号
• 为了保管和使用方便，每一种基本比例尺地形图都 规定有一定的图廓大小，每一幅图都具有相应的号 码标志，这项工作叫地形图的分幅和编号 • （我国1：10万 7000幅； 我省1：1万 8090幅）

漠河县
• 是黑龙江省大兴安岭地区辖县，位于大兴安岭北 麓，黑龙江上游南岸，中国的最北端，地理坐标 为东经121°07′至124°20′，北纬52°10′至 53°33′是中国纬度最高的县份。1981年国务院正 式批准建县，现与西林吉林业局政企合一。全县 所辖五镇：西林吉、图强、劲涛、兴安、北极 镇；；五个林场：古莲、前哨、河东、河湾、金 沟，县址在西林吉镇。漠河县总面积18367平方 公里，境内有汉、蒙、回、满、朝鲜、鄂温克、 鄂伦春、锡伯、土家等17个民族，人口已逾十三 万。
