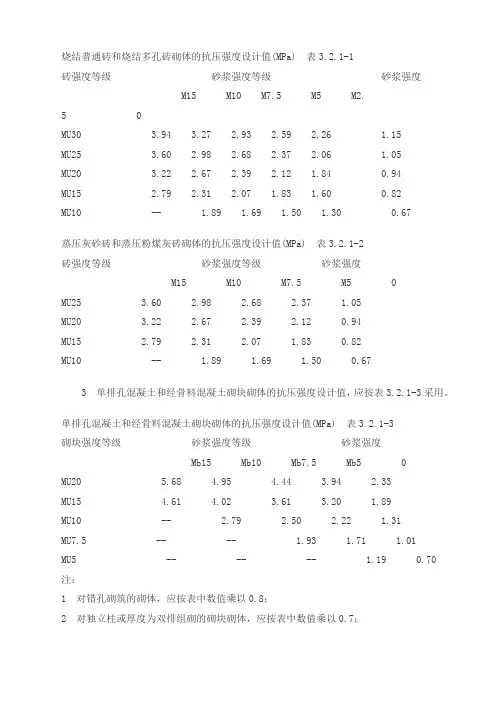

烧结普通砖和烧结多孔砖砌体的抗压强度设计值(MPa) 表3.2.1-1砖强度等级砂浆强度等级砂浆强度M15 M10 M7.5 M5 M2.5 0MU30 3.94 3.27 2.93 2.59 2.26 1.15MU25 3.60 2.98 2.68 2.37 2.06 1.05MU20 3.22 2.67 2.39 2.12 1.84 0.94MU15 2.79 2.31 2.07 1.83 1.60 0.82MU10 -- 1.89 1.69 1.50 1.30 0.67蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值(MPa) 表3.2.1-2砖强度等级砂浆强度等级砂浆强度M15 M10 M7.5 M5 0MU25 3.60 2.98 2.68 2.37 1.05MU20 3.22 2.67 2.39 2.12 0.94MU15 2.79 2.31 2.07 1.83 0.82MU10 -- 1.89 1.69 1.50 0.673 单排孔混凝土和经骨料混凝土砌块砌体的抗压强度设计值，应按表3.2.1-3采用。
单排孔混凝土和经骨料混凝土砌块砌体的抗压强度设计值(MPa) 表3.2.1-3砌块强度等级砂浆强度等级砂浆强度Mb15 Mb10 Mb7.5 Mb5 0MU20 5.68 4.95 4.44 3.94 2.33MU15 4.61 4.02 3.61 3.20 1.89MU10 -- 2.79 2.50 2.22 1.31MU7.5 -- -- 1.93 1.71 1.01MU5 -- -- -- 1.19 0.70注：1 对错孔砌筑的砌体，应按表中数值乘以0.8；2 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；3 对T形截面砌体，应按表中数值乘以0.85；4 表中轻骨料混凝土砌块为煤矸石和水泥煤渣混凝土砌块。
4. 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列公式计算：fg=f+0.6αfc (3.2.1-1)α=δρ (3.2.1-2)式中fg----灌孔砌体的抗压强度设计值，并不应大于未灌孔砌体抗压强度设计值的2倍；f----未灌孔砌体的抗压强度设计值，应按表3.2.1-3采用；fc----灌孔混凝土的轴心抗压强度设计值；α----砌块砌体中灌孔混凝土面积和砌体毛面积的比值；δ----混凝土砌块的孔洞率；ρ----混凝土砌块砌体的灌孔率，系截面灌孔混凝土面积和截面孔洞面积的比值，ρ不应小于33%。

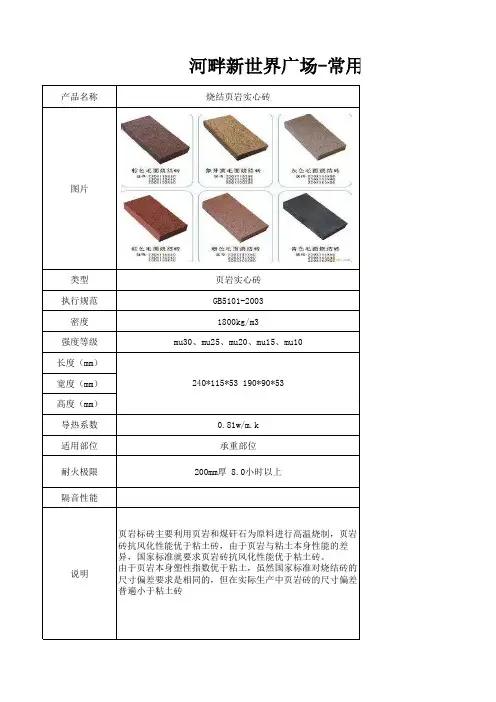

产品名称烧结页岩实心砖图片类型页岩实心砖执行规范GB5101-2003密度1800kg/m3强度等级mu30、mu25、mu20、mu15、mu10长度（mm）宽度（mm）高度（mm）导热系数0.81w/m.k适用部位承重部位耐火极限200mm厚 8.0小时以上隔音性能46-54dB，240厚砖墙双面抹灰的计权说明页岩标砖主要利用页岩和煤矸石为原料进行高温烧制，页岩砖抗风化性能优于粘土砖，由于页岩与粘土本身性能的差异，国家标准就要求页岩砖抗风化性能优于粘土砖。
由于页岩本身塑性指数优于粘土，虽然国家标准对烧结砖的尺寸偏差要求是相同的，但在实际生产中页岩砖的尺寸偏差普遍小于粘土砖河畔新世界广场-常用墙240*115*53 190*90*53常用墙体材料烧结粘土砖实心砖粘土实心砖GB5101-20031600~1800kg/m3mu30、mu25、mu20、mu15、mu10240*115*53 190*90*530.814w/m.k承重部位厚度（mm）120 180 240 370耐火极限（h）2.50 3.50 5.50 10.5046-54dB，240厚砖墙双面抹灰的计权隔声量达到54.5dB，以前常见的板砖（240mm×115mm×53mm），是实心砖。
它有自重大、体积小、生产能耗高、施工效率低等缺点。
用烧结多孔砖代替烧结实心砖，可使建筑物自重减轻30%左右，节约粘土20%～30%，节省燃料10%～20%，墙体施工功效提高40%，并改善墙体的隔热隔声性能。
通常在相同的热工性能要求下，用空心砖砌筑的墙体厚度比用实心砖砌筑的墙体减薄半砖左右。

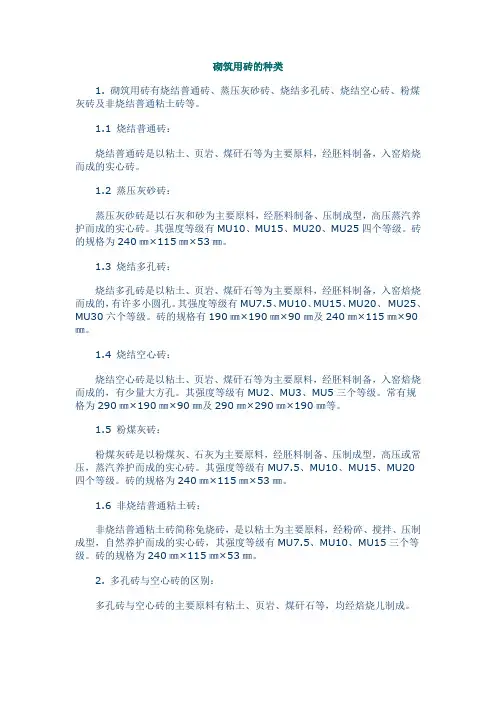

砌筑用砖的种类1. 砌筑用砖有烧结普通砖、蒸压灰砂砖、烧结多孔砖、烧结空心砖、粉煤灰砖及非烧结普通粘土砖等。
1.1 烧结普通砖：烧结普通砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的实心砖。
1.2 蒸压灰砂砖：蒸压灰砂砖是以石灰和砂为主要原料，经胚料制备、压制成型，高压蒸汽养护而成的实心砖。
其强度等级有MU10、MU15、MU20、MU25四个等级。
砖的规格为240㎜×115㎜×53㎜。
1.3 烧结多孔砖：烧结多孔砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的，有许多小圆孔。
其强度等级有MU7.5、MU10、MU15、MU20、MU25、MU30六个等级。
砖的规格有190㎜×190㎜×90㎜及240㎜×115㎜×90㎜。
1.4 烧结空心砖：烧结空心砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的，有少量大方孔。
其强度等级有MU2、MU3、MU5三个等级。
常有规格为290㎜×190㎜×90㎜及290㎜×290㎜×190㎜等。
1.5 粉煤灰砖：粉煤灰砖是以粉煤灰、石灰为主要原料，经胚料制备、压制成型，高压或常压，蒸汽养护而成的实心砖。
其强度等级有MU7.5、MU10、MU15、MU20四个等级。
砖的规格为240㎜×115㎜×53㎜。
1.6 非烧结普通粘土砖：非烧结普通粘土砖简称免烧砖，是以粘土为主要原料，经粉碎、搅拌、压制成型，自然养护而成的实心砖，其强度等级有MU7.5、MU10、MU15三个等级。
砖的规格为240㎜×115㎜×53㎜。
2. 多孔砖与空心砖的区别：多孔砖与空心砖的主要原料有粘土、页岩、煤矸石等，均经焙烧儿制成。
2.1 多孔砖是孔洞率等于或大于15%，孔的尺寸小而数量多的砖。
常用于承重部位，砌筑时砖的孔洞呈垂直方向。
砖墙的基本尺寸一、砖的尺寸烧结普通砖的尺寸为240mm×115mm×53mm。
按抗压强度(牛顿/平方毫米，N/mm²)的大小分为MU30、MU25、MU20、MU15、MU10、MU7.5、MU5.0、MU3.5等八强度等级。
烧结普通砖的强度等级是按照10块砖的抗压强度平均值来确定的。
强度低于5.0Mpa的砖常被用于简易建筑和临时设施的砌筑。
二、标准砖墙厚度按墙的厚度，可分为厚墙(95mm)、中厚墙(75mm)、薄墙(24mm)三种。
三、砖墙的厚度和做法1. 砖墙的厚度一般取决于对墙体的强度和稳定性的要求。
有采暖要求的建筑的外墙厚度应增加，高层建筑的外墙厚度不应小于200mm，并应增加保温及抗震设施。
为满足门窗安装位置和节点构造的需要，无论内墙或外墙，均需用实心砖或多孔砖配以实心砖砌筑，通常在墙体的交接处，或转角处砌实心砖作为定位之用。
2. 砖墙的组砌方式应根据墙的高度、厚度及砖的规格而定。
常见的砖墙砌筑方式有：一顺一丁、三顺一丁、梅花丁、全顺式、条砌法、乱石叠等6种，而清水墙常采用全顺式和一顺一丁两种方式。
四、砖墙砌筑的施工工艺1. 抄平砌砖墙前先打底层水平并M7.5的水泥砂浆打底抄平，确定底层平整。
因楼层高度在5米以下者，需在抄平后，用墨线在墙上弹出高基准线。
将门窗洞口两侧墙体底部润湿，再分层嵌实并垂直切齐。
如首层地面或防潮层较松软，应在砌筑前夯实并垫紧基土。
2. 放线根据设计图纸各层楼各墙体的轴线尺寸，先在基础顶面或楼面上弹出墙体的轴线，再根据已弹出的水平线确定墙的砌筑高度。
3. 摆砖把挑选合格的整砖摆在放线的位置上试摆，使砖的排列符合设计要求，并使竖缝相互衔接吻合。
如墙面不方正或柱子不垂直时，可预先用砂浆在基础顶面或楼面上按确定的高度线砌成阶梯状，再用细石混凝土填实至垫层面层，使垫层保持水平。
4. 立皮数杆皮数杆是用来控制墙体中各段高度和灰缝厚度的木制标杆。
