混凝土新老标号对照表
- 格式:docx
- 大小:12.33 KB
- 文档页数:2

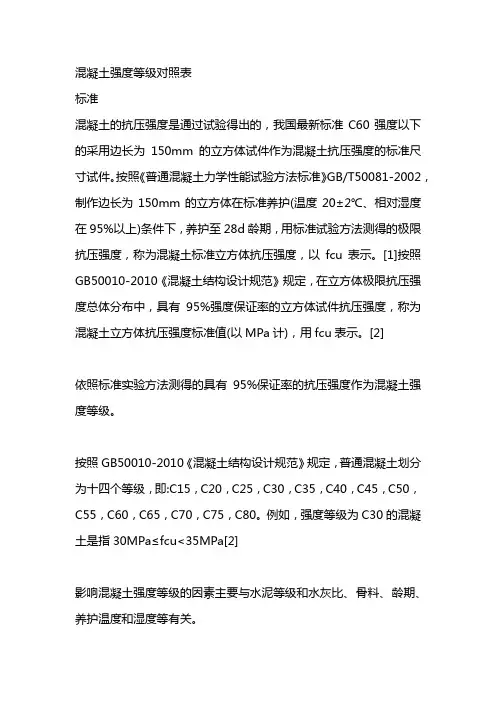

混凝土强度等级对照表标准混凝土的抗压强度是通过试验得出的,我国最新标准C60强度以下的采用边长为150mm的立方体试件作为混凝土抗压强度的标准尺寸试件。
按照《普通混凝土力学性能试验方法标准》GB/T50081-2002,制作边长为150mm的立方体在标准养护(温度20±2℃、相对湿度在95%以上)条件下,养护至28d龄期,用标准试验方法测得的极限抗压强度,称为混凝土标准立方体抗压强度,以fcu表示。
[1]按照GB50010-2010《混凝土结构设计规范》规定,在立方体极限抗压强度总体分布中,具有95%强度保证率的立方体试件抗压强度,称为混凝土立方体抗压强度标准值(以MPa计),用fcu表示。
[2]依照标准实验方法测得的具有95%保证率的抗压强度作为混凝土强度等级。
按照GB50010-2010《混凝土结构设计规范》规定,普通混凝土划分为十四个等级,即:C15,C20,C25,C30,C35,C40,C45,C50,C55,C60,C65,C70,C75,C80。
例如,强度等级为C30的混凝土是指30MPa≤fcu<35MPa[2]影响混凝土强度等级的因素主要与水泥等级和水灰比、骨料、龄期、养护温度和湿度等有关。
影响因素混凝土质量的主要指标之一是抗压强度,从混凝土强度表达式不难看出,混凝土抗压强度与混凝土用水泥的强度成正比,按公式计算,当水灰比相等时,高标号水泥比低标号水泥配制出的混凝土抗压强度高许多。
一般来说,水灰比与混凝土强度成反比,水灰比不变时,用增加水泥用量来提高混凝土强度是错误的,此时只能增大混凝土和易性,增大混凝土的收缩和变形。
所以说,影响混凝土抗压强度的主要因素是水泥强度和水灰比,要控制好混凝土质量,最重要的是控制好水泥质量和混凝土的水灰比两个主要环节。
此外,影响混凝土强度还有其它不可忽视的因素。
粗骨料对混凝土强度也有一定影响,所以,工程开工时,首先由技术负责人现场确定粗骨料,当石质强度相等时,碎石表面比卵石表面粗糙,它与水泥砂浆的粘结性比卵石强,当水灰比相等或配合比相同时,两种材料配制的混凝土,碎石的混凝土强度比卵石高。

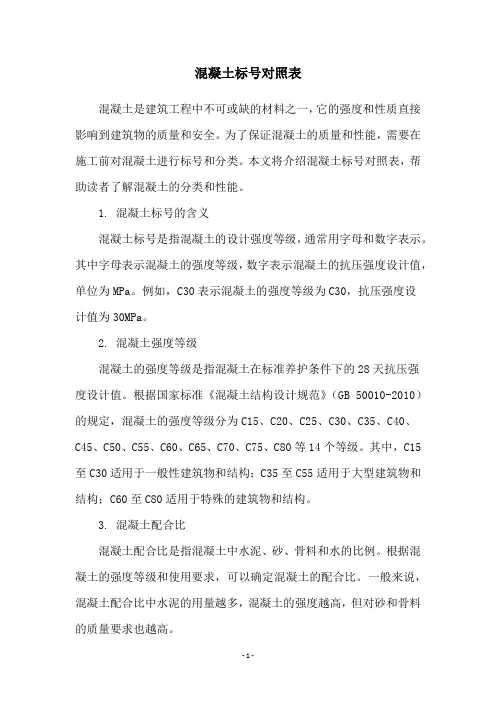

混凝土标号对照表混凝土是建筑工程中不可或缺的材料之一,它的强度和性质直接影响到建筑物的质量和安全。
为了保证混凝土的质量和性能,需要在施工前对混凝土进行标号和分类。
本文将介绍混凝土标号对照表,帮助读者了解混凝土的分类和性能。
1. 混凝土标号的含义混凝土标号是指混凝土的设计强度等级,通常用字母和数字表示。
其中字母表示混凝土的强度等级,数字表示混凝土的抗压强度设计值,单位为MPa。
例如,C30表示混凝土的强度等级为C30,抗压强度设计值为30MPa。
2. 混凝土强度等级混凝土的强度等级是指混凝土在标准养护条件下的28天抗压强度设计值。
根据国家标准《混凝土结构设计规范》(GB 50010-2010)的规定,混凝土的强度等级分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80等14个等级。
其中,C15至C30适用于一般性建筑物和结构;C35至C55适用于大型建筑物和结构;C60至C80适用于特殊的建筑物和结构。
3. 混凝土配合比混凝土配合比是指混凝土中水泥、砂、骨料和水的比例。
根据混凝土的强度等级和使用要求,可以确定混凝土的配合比。
一般来说,混凝土配合比中水泥的用量越多,混凝土的强度越高,但对砂和骨料的质量要求也越高。
4. 混凝土标号对照表下表是混凝土标号对照表,其中列出了常用的混凝土强度等级和对应的抗压强度设计值、配合比和使用范围。
| 强度等级 | 抗压强度设计值(MPa) | 配合比 | 使用范围 | | -------- | --------------------- | ------ | -------- | | C15 | 15 | 1:2:3 | 一般建筑物和结构 || C20 | 20 | 1:2:4 | 一般建筑物和结构 || C25 | 25 | 1:2.5:4 | 一般建筑物和结构 || C30 | 30 | 1:2:3.5 | 一般建筑物和结构 || C35 | 35 | 1:2:3.5 | 大型建筑物和结构 || C40 | 40 | 1:1.8:2.8 | 大型建筑物和结构 || C45 | 45 | 1:1.6:2.6 | 大型建筑物和结构 || C50 | 50 | 1:1.5:2.5 | 大型建筑物和结构 || C55 | 55 | 1:1.4:2.4 | 大型建筑物和结构 || C60 | 60 | 1:1.3:2.3 | 特殊建筑物和结构 || C65 | 65 | 1:1.2:2.2 | 特殊建筑物和结构 || C70 | 70 | 1:1.1:2.1 | 特殊建筑物和结构 || C75 | 75 | 1:1:2 | 特殊建筑物和结构 || C80 | 80 | 1:0.9:1.9 | 特殊建筑物和结构 |5. 结论混凝土是建筑工程中不可或缺的材料,混凝土的强度和性质直接影响到建筑物的质量和安全。
混凝土标号与强度等级长期以来,我国混凝土按抗压强度分级,并采用“标号”表征。
1987年GBJ107-87标准改以“强度等级”表达。
DL/T5057-1996《水工混凝土结构设计规范》,DL/T5082-1998《水工建筑物抗冰冻设计规范》,DL5108-1999《混凝土重力坝设计规范》等,均以“强度等级”表达,因而新标准也以“强度等级”表达以便统一称谓。
水工混凝土除要满足设计强度等级指标外,还要满足抗渗、抗冻和极限拉伸值指标。
不少大型水电站工程中重要部位混凝土,常以表示混凝土耐久性的抗冻融指标或极限拉伸值指标为主要控制性指标。
过去用“标号”描述强度分级时,是以立方体抗压强度标准值的数值冠以中文“号”字来表达,如200号、300号等。
说明:混凝土强度的等级。
水泥混凝土是以边长20厘米的立方体试样,在标准养护条件下经过28天后的抗压强度(以公斤力/平方厘米计算)作为标号。
例如100、150、200、250、300、400、500、600等。
根据有关标准规定,混凝土强度等级应以混凝土英文名称第一个字母加上其强度标准值来表达。
如C20、C30等。
水工混凝土仅以强度来划分等级是不够的。
水工混凝土的等级划分,应是以多指标等级来表征。
如设计提出了4项指标C9020、W0.8、F150、εp0.85×10-4,即90 d抗压强度为20 MPa、抗渗能力达到0.8 MPa下不渗水、抗冻融能力达到150次冻融循环、极限拉伸值达到0.85×10-4。
作为这一等级的水工混凝土这4项指标应并列提出,用任一项指标来表征都是不合适的。
作为水电站枢纽工程,也有部分厂房和其它结构物工程,设计只提出抗压强度指标时,则以强度来划分等级,如其龄期亦为28 d,则以C20、C30表示。
水工混凝土标号与强度等级的转换关系摘要:摘要:该文叙述了国标GBJ107-87规定的混凝土标号与强度等级的关系,着重介绍了水工钢筋混凝土、水工大体积混凝土以及浆砌石坝胶结材料用混凝土的试件尺寸、期龄、保证率、混凝土标号和强度等级的关系。
混凝土强度等级对照表
自从1824年英国瓦匠亚斯普丁发明了无意间混凝土以来,混凝土是近200年来,全世界建筑领域最为常用的材料。
土木工程很大程度上就是和钢筋与混凝土打交道,很多小伙伴虽然平时在与混凝土接触很多,但没有细细了解过C30这个符号究竟代表了什么?混凝土平时常用的混凝土强度等级又代表了什么?混凝土标号又是什么?
首先混凝土强度等级是现行标准的叫法,基本上都是用大写字母“C”(这里的C是混凝土英文“concrete”的缩写)加混凝土的一个抗压强度标准值组成,比如C30,混凝土标号是以前的老标准的叫法。
比如100号、150号,现在我国的标准都在与国际接轨,这种叫法早已经不用了,不过他们之间还是有一定的对应关系,可以参照一下GB50107-2010;C30这个30代表混凝抗压强度标准值。
那么这个抗压强度标准值是怎么得到呢?
我们看看百科的解释:
是指按标准方法制作和养护的边长为150mm的立方体试件,在28d后用标准试验方法测得的抗压强度总体分布中具有不低于95%保证率的抗压强度值。
那么可能又有小伙伴会迷惑了,这个95%的保证率·是什么呢?这里我打个比喻,比如你们单位的要新招100人,你们领导要求新来的人身高超过170cm,但保证率只要求95%,也就是说只要95个人身高超过170cm就可以,剩下5个随便。
可能有的小伙伴会有和我当年一样的疑惑,为什么要用150mm立方体试件,用别的尺寸可以吗?
这个问题,我没有找到确切答案,我大胆猜测,应该是和骨料的大小有关,用太大没必要(受压面积越大,需要的压力设备要求越高)。
太小的话,由于骨料的大小,测量的结果偏差会太大。
还有最后一点,如果试验的试件不是标准尺寸的话是需要乘以换算系数的。
混凝土的强度等级有19种,分别为:C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C100。
混凝土硬化后的最重要的力学性能,是指混凝土抵抗压、拉、弯、剪等应力的能力。
水灰比、水泥品种和用量、集料的品种和用量以及搅拌、成型、养护,都直接影响混凝土的强度。
混凝土按标准抗压强度划分的强度等级分为C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C100共19个等级。
混凝土的抗拉强度仅为其抗压强度的1/10~1/20。
提高混凝土抗拉、抗压强度的比值是混凝土改性的重要方面。
影响因素
1、混凝土抗压强度与混凝土用水泥的强度成正比,按公式计算,当水灰比相等时,高标号水泥比低标号水泥配制出的混凝土抗压强度高许多。
水灰比与混凝土强度成反比,水灰比不变时,用增加水泥用量来提高混凝土强度是错误的,此时只能增大混凝土和易性,增大混凝土的收缩和变形。
2、影响混凝土抗压强度的主要因素是水泥强度和水灰比,要控制好混凝土质量,最重要的是控制好水泥质量和混凝土的水灰比两个主要环节。
3、粗骨料对混凝土强度也有一定影响,所以,工程开工时,首先由技术负责人现场确定粗骨料,当石质强度相等时,碎石表面比卵石表面粗糙,它与水泥砂浆的粘结性比卵石强,当水灰比相等或配合比相同时,两种材料配制的混凝土,碎石的混凝土强度比卵石高。

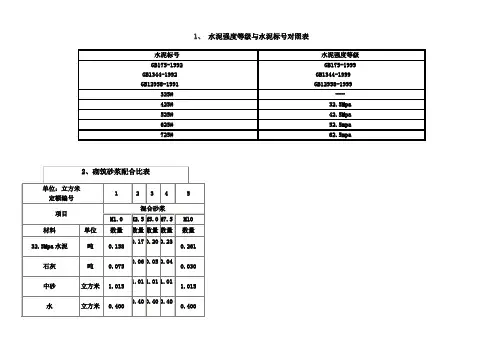

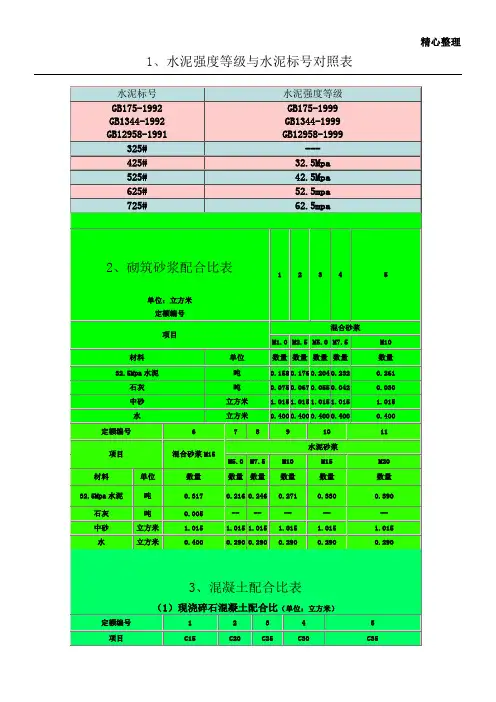

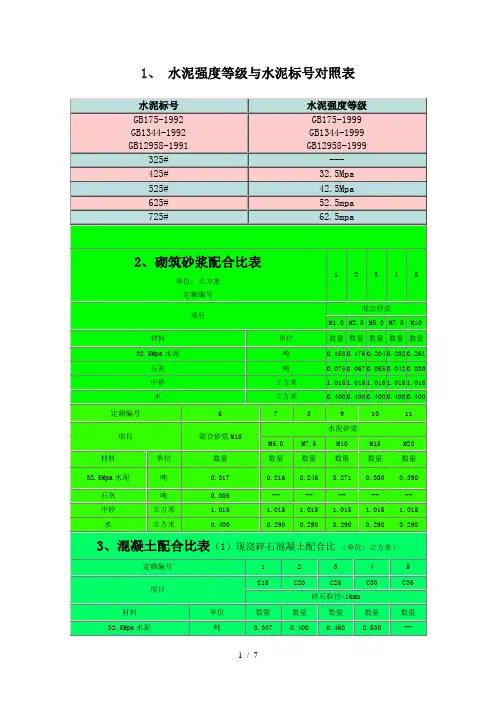

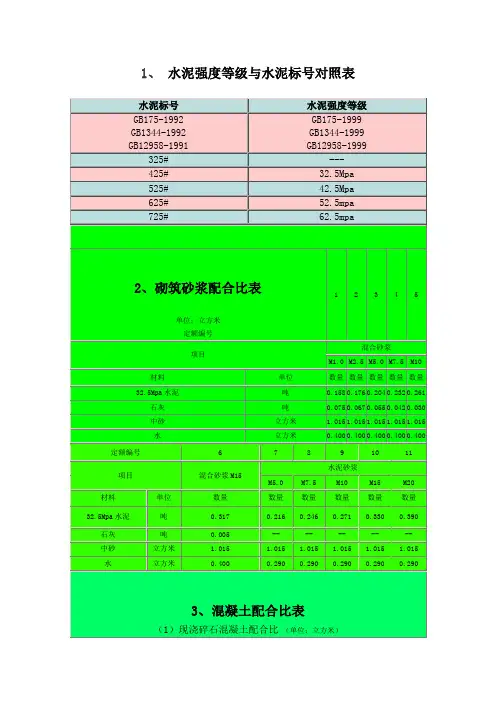

水泥强度等级及标号对照表一水泥标号水泥强度等级GB175-1992 GB1344-1992 GB12958-1991GB175-1999 GB1344-1999 GB12958-1999325#---425#32.5Mpa 525#42.5Mpa 625#52.5mpa 725#62.5mpa砌筑砂浆配合比表二单位:立方米定额编号12345混合砂浆项目M1.0M2.5M5.0M7.5M10材料单位数量数量数量数量数量32.5Mpa水泥吨0.1580.1760.2040.2320.261石灰吨0.0750.0670.0550.0420.030中砂立方米 1.015 1.015 1.015 1.015 1.015水立方米0.4000.4000.4000.4000.400单位:立方米定额编号67891011水泥砂浆项目混合砂浆M15M5.0M7.5M10M15M20材料单位数量数量数量数量数量数量32.5Mpa水泥吨0.3170.2160.2460.2710.3300.390石灰吨0.005----------中砂立方米 1.015 1.015 1.015 1.015 1.015 1.015水立方米0.4000.2900.2900.2900.2900.290现浇碎石混凝土配合比表三单位:立方米定额编号12345C15C20C25C30C35项目碎石粒径<16mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.3070.4000.4600.530--42.5Mpa水泥吨--------0.460中砂立方米0.5110.4110.3620.3480.362<16mm石子立方米0.8300.8700.8790.8450.879水立方米0.2200.2200.2200.2200.220单位:立方米定额编号678910C40C45C15C20C25项目碎石粒径<16mm碎石粒径<20mm 材料单位数量数量数量数量数量32.5Mpa水泥吨----0.2860.3720.428 42.5Mpa水泥吨0.530--------52.5Mpa水泥吨--0.472------中砂立方米0.3480.3600.5070.4090.359 <16mm石子立方米0.8450.873------<20mm石子立方米----0.8600.9030.914水立方米0.2200.2200.2000.2000.200单位:立方米定额编号11121314C30C35C40C45项目碎石粒径<20mm材料单位数量数量数量数量32.5Mpa水泥吨0.493------42.5Mpa水泥吨--0.4280.493--52.5Mpa水泥吨------0.437中砂立方米0.3460.3590.3460.370<20mm石子立方米0.8830.9140.8830.897水立方米0.2000.2000.2000.200单位:立方米定额编号1516171819项目C15C20C25C30C35碎石粒径<31.5mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.2710.3520.4060.467--42.5Mpa水泥吨--------0.406中砂立方米0.4990.4020.3530.3420.353<31.5mm石子立方米0.8840.9300.9430.9130.943水立方米0.1900.1900.1900.1900.190单位:立方米定额编号2021222324项目C40C45C50C55C60碎石粒径<31.5mm材料单位数量数量数量数量数量42.5Mpa水泥吨0.467--------52.5Mpa水泥吨--0.4150.456----62.5Mpa水泥吨------0.4150.444中砂立方米0.3420.3510.3440.3510.346<31.5mm石子立方米0.9130.9390.9190.9390.924水立方米0.1900.1900.1900.1900.190单位:立方米定额编号2526272829项目C15C20C25C30C35碎石粒径<40mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.2600.3330.3840.442--42.5Mpa水泥吨--------0.384中砂立方米0.4910.3940.3460.3360.346<40mm石子立方米0.9090.9580.9730.9430.973水立方米0.1800.1800.1800.1800.180单位:立方米定额编号3031323334项目C40C45C50C55C60碎石粒径<40mm材料单位数量数量数量数量数量42.5Mpa水泥吨0.442--------52.5Mpa水泥吨--0.3930.431----62.5Mpa水泥吨------0.3930.421中砂立方米0.3360.3440.3380.3440.340<40mm石子立方米0.9430.9690.9490.9690.954水立方米0.1800.1800.1800.1800.180预制碎石混凝土配合比表四单位:立方米定额编号12345项目C20C25C30C35C40碎石粒径<16mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.3810.4390.505----42.5Mpa水泥吨------0.4390.505中砂立方米0.4180.3690.3550.3690.355<16mm石子立方米0.8830.8930.8620.8930.862水立方米0.2100.2100.2100.2100.210单位:立方米定额编号678910项目C45C50C20C25C30碎石粒径<16mm碎石粒径<20mm材料单位数量数量数量数量数量32.5Mpa水泥吨----0.3520.4060.467 42.5Mpa水泥吨----------52.5Mpa水泥吨0.4480.493------中砂立方米0.3670.3580.4150.3650.354<16mm石子立方米0.8890.867------<20mm石子立方米----0.9160.9310.900水立方米0.2100.2100.1900.1900.190单位:立方米定额编号11121314项目C35C40C45C50碎石粒径<20mm材料单位数量数量数量数量42.5Mpa水泥吨0.4060.467----52.5Mpa水泥吨----0.4150.456中砂立方米0.3650.3540.3640.356<20mm石子立方米0.9310.9000.9260.906水立方米0.1900.1900.1900.190单位:立方米定额编号1516171819项目C20C25C30C35C40碎石粒径<40mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.3140.3620.416----42.5Mpa水泥吨------0.3620.416中砂立方米0.4000.3520.3420.3520.342<40mm石子立方米0.9720.9890.9620.9890.962水立方米0.1700.1700.1700.1700.170单位:立方米定额编号2021项目C45C50碎石粒径<40mm材料单位数量数量52.5Mpa水泥吨0.3710.406中砂立方米0.3510.344<40mm石子立方米0.9850.967水立方米0.1700.170水下灌注碎石混凝土配合比表五单位:立方米定额编号12345项目C20C25C30C35C40碎石粒径<31.5mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.4410.501------42.5Mpa水泥吨----0.4110.501--52.5Mpa水泥吨--------0.469中砂立方米0.5450.5270.5440.5270.536<31.5mm石子立方米0.6920.700.6910.700.682水立方米0.2340.2340.2340.2340.234抹灰砂浆配合比表六单位:立方米定额编号123456项目石灰砂浆水泥砂浆1:2.51:31:11:21:2.51:3材料单位数量数量数量数量数量数量32.5Mpa水泥吨----0.7580.550.4850.404石灰吨0.2400.216--------中砂立方米 1.200 1.2000.760 1.100 1.200 1.200水立方米0.6000.6000.3000.300.3000.300单位:立方米定额编号789101112项目混合砂浆1:1:11:0.5:11:0.2:21:1:21:0.3:31:0.5:3材料单位数量数量数量数量数量数量32.5Mpa水泥吨0.4670.5770.5040.3790.3910.368石灰吨0.2340.1440.0480.1920.0600.090中砂立方米0.4600.580 1.0000.760 1.170 1.100水立方米0.6000.6000.6000.600.6000.600单位:立方米定额编号131415161718项目混合砂浆1:0.5:41:0.5:51:1:41:2:11:1:61:3:9材料单位数量数量数量数量数量数量32.5Mpa水泥吨0.3030.2420.2750.3350.2030.129石灰吨0.0780.0600.1380.3360.1020.192中砂立方米 1.200 1.200 1.1000.330 1.200 1.160水立方米0.6000.6000.6000.600.6000.600单位:立方米定额编号192021222324项目水泥白石子浆素水泥浆1:1.251:1.51:21:2.51:3材料单位数量数量数量数量数量数量32.5Mpa水泥吨 1.1750.9790.7340.5880.490 1.502白石子吨 1.147 1.272 1.472 1.560 1.560--水立方米0.3000.3000.3000.300.3000.300垫层、保温层材料及其它配合比表七单位:立方米定额编号123456项目水泥蛭石水泥珍珠岩1:81:101:121:81:101:12材料单位数量数量数量数量数量数量32.5Mpa水泥吨0.1750.1480.1310.1680.1430.125蛭石立方米 1.200 1.280 1.340------珍珠岩立方米------ 1.160 1.230 1.300水立方米0.4000.4000.4000.4000.4000.400单位:立方米定额编号78910项目陶粒混凝土CL10水泥石屑浆1:2水泥豆石浆1:2.5水泥粒砂浆材料单位数量数量数量数量32.5Mpa水泥吨0.3180.734 1.1750.735石灰吨--------中砂立方米0.620------粒砂立方米----0.780 1.080石屑立方米--0.950----陶粒立方米0.893------麻刀千克--------水立方米0.7350.3000.3000.300单位:立方米定额编号1112131415项目水泥石灰矿渣混凝土麻刀浆35#50#75#100#材料单位数量数量数量数量数量32.5Mpa水泥吨0.2240.0810.1020.1330.158石灰吨0.2220.0940.1190.1540.184中砂立方米0.890--------矿渣立方米-- 1.530 1.400 1.490 1.360麻刀千克16.60--------水立方米0.6000.3000.3000.3000.300单位:立方米定额编号16171819项目碎石三合土1:1:4:8碎砖四合土1:1:6:12碎石四合土1:1:4:81:1:6:12材料单位数量数量数量数量32.5Mpa水泥吨0.1650.1160.1460.103碎砖立方米-- 1.160----石灰吨0.0690.0480.0610.043中砂立方米0.6600.6800.5800.610碎石4-8cm立方米 1.110--0.980 1.040水立方米0.3000.3000.3000.300单位:立方米定额编号20212223242526项目水泥石灰炉渣炉渣混凝土1:1:81:1:101:1:1235#50#75#100#材料单位数量数量数量数量数量数量数量32.5Mpa水泥吨0.1770.1460.1260.1090.1360.1750.207石灰吨0.0740.0610.0530.0840.1060.1350.160炉渣立方米 1.180 1.230 1.270 1.600 1.540 1.460 1.380矿渣立方米(1.180)(1.230)(1.270)--------水立方米0.3000.3000.3000.3000.3000.3000.300。
混凝土新老标号对照表
混凝土标号与强度等级换算(标号-20)/10=强度等级
混凝土标号混凝土换算强度等级
100级C8
150级C13
200级C18
250级C23
300级C28
350级C33
400级C38
450级C43
500级C48
550级C53
600级C58
混凝土标号:混凝土标号是指按标准方法制作、养护的边长为20 cm 的立方体标准试件,在28 d 龄期用标准试验方法所测得的抗压极限强度,以kgf/ cm2 计。
如500 号混凝土,其试件抗压极限强度为500 kgf/ cm2 。
当采用非标准尺寸的试件时,应换算成标准试件的强度,换算系数分别是:边长15 cm 的立方体试件为0. 95 ,边长10 cm 的立方体试件为0. 90 。
混凝土的标号通常采用150、200、250、300、350、400、450、500、550、600。
《铁路混凝土及砌石工程施工规范》(TBJ210 86)(此标准于1997 年7 月1 日废止)和《铁路桥涵设计规范》(TBJ2 85)(此标准于2000 年2月1 日废止)均作如此规定。
混凝土强度等级:混凝土的强度等级按立方体试件抗压强度标准值划分。
立方体试件抗压强度标准值则是指按标准方法制作、养护的边长为150 mm的立方体标准试件,在28 d 龄期用标准试验方法所测得的抗压强度总体分布中的一个值,强度低于该值的百分率不得超过5 % ,亦即保证率为95 %。
混凝土的强度等级采用混凝土(concrete)的代号C 与其立方体试件抗压强度标准值的兆帕数表示,如立方体试件抗压强度标准值为50 MPa 的混凝土,其强度等级以“C50”表示。
当采用非标准尺寸的试件时,应换算成标准试件的强度,换算系数分别是:边长200 mm的立方体试件为1. 05 ,边长100 mm的立方体试件为0. 95 。
《铁路混凝土强度检验评定标准》(TB10425 94)(此标准于1994 年4 月1 日起实施)中关于强度分级的规定即如此,该标准与国家标准《混凝土强度检验评定标准》(GBJ107 87)和国际标准《混凝土———按强度的分级标准》(ISO3893)是一致的。
混凝土的强度等级通常采用C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。
强度等级为C60 及其以上的混凝土属高强混凝土。
标号与强度等级:两者主要差别在两个方面,一是所用标准试件尺寸不同,标号和强度等级所用立方体试件边长分别是200 mm和150 mm;二是取值方法的不同,强度等级有明确的统计概念,即强度标准值是强度总体分布中的平均值减去1. 645 倍标准差(从而使保证率为95 %),而标号则没有明确的数理统计
概念,据推算其保证率约在85 %的水平上。
考虑标准试件尺寸的变化和
强度等级的数理统计定义,混凝土标号可近似换算为如表1 所示的强度等级。
