级配砂石回填施工工艺标准

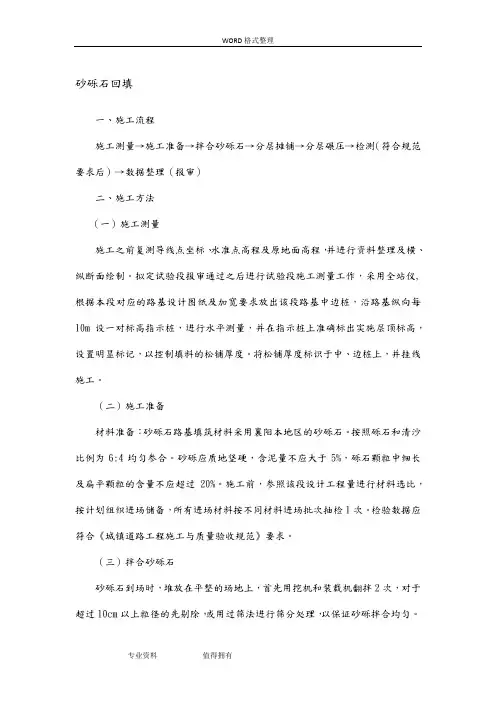

砂砾石回填一、施工流程施工测量→施工准备→拌合砂砾石→分层摊铺→分层碾压→检测（符合规范要求后）→数据整理（报审）二、施工方法（一）施工测量施工之前复测导线点坐标、水准点高程及原地面高程，并进行资料整理及横、纵断面绘制。

拟定试验段报审通过之后进行试验段施工测量工作，采用全站仪,根据本段对应的路基设计图纸及加宽要求放出该段路基中边桩，沿路基纵向每10m设一对标高指示桩，进行水平测量，并在指示桩上准确标出实施层顶标高，设置明显标记，以控制填料的松铺厚度。

将松铺厚度标识于中、边桩上，并挂线施工。

（二）施工准备材料准备：砂砾石路基填筑材料采用襄阳本地区的砂砾石。

按照砾石和清沙比例为6:4均匀参合。

砂砾应质地坚硬，含泥量不应大于5%，砾石颗粒中细长及扁平颗粒的含量不应超过20%。

施工前，参照该段设计工程量进行材料选比，按计划组织进场储备，所有进场材料按不同材料进场批次抽检1次。

检验数据应符合《城镇道路工程施工与质量验收规范》要求。

（三）拌合砂砾石砂砾石到场时，堆放在平整的场地上，首先用挖机和装载机翻拌2次，对于超过10cm以上粒径的先剔除，或用过筛法进行筛分处理，以保证砂砾拌合均匀。

1分层摊铺填筑施工时，由运输车将合格砂砾石运送到现场，卸放在指定地点，用推土机推平，整平时，先用水准仪检查，并将每对标高指示桩挂线连接，以此来控制摊铺的厚度及高程;填方作业按照挂线分层平行摊铺以保证路基的压实度。

2整平摊铺成型的在表面蒸发较干燥时，进行初次碾压一遍，然后用26t的振动压路机进行碾压;机械摊铺完成后，对未达到平整度要求的位置，应在表面局部补充细料并加强人工整平，对局部过高的地方用平地机进行整平，方可进行下一步工序。

铺撒细料后，摊铺面应相对平顺，以利压路机碾压施工。

（1）分层碾压填筑路基在摊铺、平整工作完成并且整个工作面表面平整度达到要求后方可进行压实工作。

用振动压路机先静载碾压二遍，然后振压4遍，最后静压1遍。

最大速度不宜超过4km/h；碾压时应注意每遍均应从路边压向路中；小半径曲线段由内侧向外侧，纵向进退式进行直到达到压实要求；横向接头对振动压路机横叠0.4～0.5m；碾压过程中轮迹应重叠。

地基处理(砂和砂石换填工程)技术标准
1 适用范围 2 编制依据 2.1《建筑地基处理技术规范》JGJ79-2012 2.2《工程地质勘察报告》 2.3《建筑施工手册》（第五版） 2.4《施工现场临时用电安全技术规范》JGJ46-2017 2.5《工程建设标准强制性条文》2016 版 3 主要材料、品种、规格与型号 3.1 砂：宜用颗粒级配良好、质地坚硬的中砂或粗砂，当用细砂、粉砂时，应掺 加粒径 20~50mm 的卵石（或碎石），但要分布均匀。砂中有机质含量不超过 5%，含泥量应小于 5%，兼作排水垫层时，含泥量不得超过 3%。 砂石：用自然级配的砂砾石（或卵石、碎石）混合物，粒级应在 50mm 以下， 其含量应在 50%以内，不得含有植物残体、垃圾等杂物，含泥量小于 5%。 4 砂及砂石垫层构造要求及工艺流程 4.1 垫层的构造既要求 4.1.1 垫层的厚度 垫层的厚度 z 应根据垫层底部软弱土层的承载力确定，即作用在垫层底面处土的 自重压力（标准值）与附加压力（设计值）之和大于软弱土层经深度修正后的地 基承载力标准值（图 1），并应符合下式要求：
b'≥b＋2ztgθ（2） 式中 b'——垫层底面宽度； θ——垫层的压力扩散角，可按表 3 采用；当 z/b＜0.25 时，仍按表中 z/b＝0.25 取值。 其他符号意义同上。
垫层顶面每边宜超出基础底边不小于 300mm，或从垫层底面两侧向上按当地经 验的要求放坡。大面积整片垫层的底面宽度，常按自然倾斜角控制（图 2）适当 加宽。
图 2 砂或砂石垫层 （a）柱基础垫层；（b）设备基础垫层 1-柱基础；2-砂或砂石垫层；3-回填土；4-设备基础 α-砂或砂石垫层自然倾斜角（休止角）；b-基础宽度
垫层的承载力宜通过现场试验确定，当无试验资料时，可按表 4 选用，并验算下 卧层的承载力。

砂石基础换填方案(共5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--小海路1#安置房基础砂石回填方案一、工程概况。

开挖面积为㎡，总的回填方量约为³。

二、设计要求1、应按地质勘查报告应挖至粉质粘土层，并请相关单位进行验收；验收过后才能进行回填。

2、基础超深部分应以级配碎石作换填材料回填至标高。

3、回填的平均厚度为,每隔分层碾压密实，并分层做质量检测；质量检测应由具有相应资质单位负责。

4、换填材料应采用砂石：砂为40%，碎石为60%（砂为青石中粗砂，石子的最大粒径不大于50mm），级配砂石应分层回填压实，每铺一层400m-500mm厚砂石垫层后用16吨以上振动式压路机压实，压实系数不小于，承载力fak不应小于200KPa，压缩模量E0不应小于15MPa。

5、砂石铺摊到地基外的尺寸为伸出独立基承台边沿外。

由于回填较深，应设置挡墙，挡墙的定位及做法详见挡墙定位图。

6、施工单位应做好相应的施工组织设计，确保回填后均满足以上要求。

7、回填后的承载力与压缩模量应由检测单位确定。

三、技术要求1）级配砂石填入基坑前，应基坑表面进行处理，清除表面的浮土和杂物，平整基坑；2）坑底挖至粉质粘土层后，采用直径小于30cm的块石全部经过铺填，其厚度控制在50cm左右，碾压密实后方可进行级配砂石的回填；3）级配砂石虚铺厚度为400~500mm，采用16t以上振动压路机压实，一般先用压路机静压两遍，再振动8遍，压实碾压速度拟定为40m/min，压路机碾压轮迹应重叠1/3~1/2，边缘或转角处（碾压不到位），用蛙式打夯机补振和平板振动器振平。

四、施工方法1）砂石级配的确认级配砂石采用设计配合比：碎石：中粗砂 = 3：2，由我公司技术负责人确定最大干容重后进行换填，级配砂石在现场按配比采用挖机与装载机配合拌制后直接铺摊碾压。

2）级配砂石的要求：中粗砂:选用坚硬的人工青石砂（粒径2≥d≥）,含泥量≤5%,碎石:选用粒径粒径50≥d≥20mm,含泥量≤5%,砂石材料进场时，要注意按比例控制车数；避免发生二次转运或造成拌合不均等现象出现。

级配砂石换填方案一、编制依据1、《建筑地基处理技术规范》2、〈〈建筑地基基础工程施工质量验收规范〉〉二、工程概况本工程位于**************************，本工程为*******************，其中*****************楼为两层网点房上部居民住房，其余楼座为居民住房。

本项目为施工总承包项目，总建筑面积约**********，建筑高度为*******米，底层储藏室层高为**米，标准层高为**米，结构均为砖混结构形式，基础的形式为条形基础，局部设计筏板。

*****楼为底层框架上部砖混结构，其基底超深位置采用级配砂石换填。

三、施工方案：1、施工机械配置：ZL50装载机2部自卸汽车10辆YZ-18JC振动压路机2台220挖掘机2台18-21T光轮压路机2台2. 材料及主要机具：天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。

在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。

颗粒级配应良好。

级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。

用做排水固结地基时，含泥量不宜超过3%。

碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。

主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。

作业条件：设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。

在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。

铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。

应在未做地基前处理完毕并办理隐检手续。

检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。
