【CN109921742A】一种计算光伏组件实时工作温度的方法【专利】

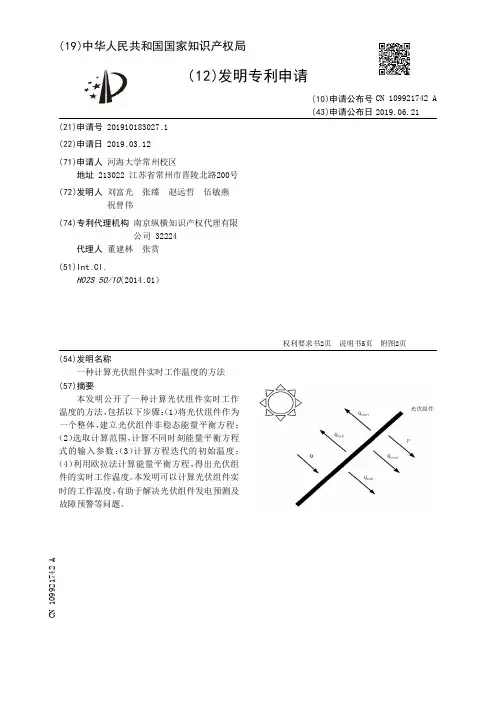

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910183027.1(22)申请日 2019.03.12(71)申请人 河海大学常州校区地址 213022 江苏省常州市晋陵北路200号(72)发明人 刘富光　张臻　赵远哲　伍敏燕　祝曾伟　(74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林　张赏(51)Int.Cl.H02S 50/10(2014.01)(54)发明名称一种计算光伏组件实时工作温度的方法(57)摘要本发明公开了一种计算光伏组件实时工作温度的方法，包括以下步骤：（1）将光伏组件作为一个整体，建立光伏组件非稳态能量平衡方程；（2）选取计算范围，计算不同时刻能量平衡方程式的输入参数；（3）计算方程迭代的初始温度；（4）利用欧拉法计算能量平衡方程，得出光伏组件的实时工作温度。

本发明可以计算光伏组件实时的工作温度，有助于解决光伏组件发电预测及故障预警等问题。

权利要求书2页 说明书5页 附图2页CN 109921742 A 2019.06.21C N 109921742A1.一种计算光伏组件实时工作温度的方法，其特征在于，包括以下步骤：1)建立光伏组件非稳态能量平衡方程；2)选取计算范围，计算不同时刻的非稳态能量平衡方程的输入参数；3)计算非稳态能量平衡方程的初始温度；4)利用欧拉法对非稳态能量平衡方程进行迭代，进而得出光伏组件的实时工作温度。

2.根据权利要求1所述的一种计算光伏组件实时工作温度的方法，其特征在于，所述步骤1)中光伏组件非稳态能量平衡方程如下：其中，C module为光伏组件总热容，T PV为光伏组件温度，Q为光伏组件实际接收的辐照量，Q conv为光伏组件与外界的对流换热量，Q rad为光伏组件与外界的辐射换热量，P为光伏组件的输出电能；各参量计算如下：Q＝Q in×A×αQ conv＝(h f+h b)×A×(T PV-T a)P＝I m×V m其中，i代表光伏组件各层材料，1～5分别代表光伏组件上层玻璃盖板，上层EVA，Si，下层EVA，组件背板，A为光伏组件面积，d i为第i层材料的厚度，ρi为第i层材料的密度，C i为第i 层材料的热容，Q in为光伏组件上表面接收的辐照，α为光伏组件玻璃盖板透光率，σ为斯忒藩-玻尔兹曼常数，T s为天空温度，T a为环境温度，T g为地面温度，εf，εs，εb，εg分别为玻璃，天空，光伏组件背板和地面的发射率，F fs，F fg，F bs，F bg分别为玻璃盖板与天空，玻璃盖板与地面，光伏组件背板与天空，光伏组件背板与地面的视角系数，h f，h b分别为光伏组件玻璃表面与空气，光伏组件背板与空气的对流换热系数，I m为光伏组件最大功率点电流，V m为光伏组件最大功率点电压；将各参量表达式带入非稳态能量平衡方程中得到：其中，A1，B1，C1为输入参数，A1＝-σA(F fsεf+F fgεf+F bsεb+F bgεb)，B1＝-A(h b+h f)，3.根据权利要求2所述的一种计算光伏组件实时工作温度的方法，其特征在于，所述视角参数计算如下：其中，β为光伏组件安装倾角。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910318958.8(22)申请日 2019.04.19(71)申请人 上海交通大学地址 200030 上海市徐汇区华山路1954号(72)发明人 贺益君　董潇健　沈佳妮　(74)专利代理机构 上海科盛知识产权代理有限公司 31225代理人 翁惠瑜(51)Int.Cl.G06Q 10/04(2012.01)G06Q 50/06(2012.01)(54)发明名称一种通用化光伏电池工作温度预测方法及装置(57)摘要本发明涉及一种基于机理与经验模型的通用化光伏电池工作温度预测方法及装置，所述方法包括以下步骤：S1、构建历史数据库，该历史数据库包括光伏电池工作温度及对应的环境因素数据；S2、基于光伏电池温升机理构建基于机理的光伏电池工作温度通用化预测模型，该通用化预测模型中的不易获得参数基于历史数据库及人工神经网络模型优化获取；S3、以步骤S2获得的通用化预测模型进行光伏电池的工作温度的预测。

与现有技术相比，本发明具有模型精度高、模型复杂度低、泛化能力强等优点。

权利要求书2页 说明书7页 附图3页CN 109978280 A 2019.07.05C N 109978280A1.一种基于机理与经验模型的通用化光伏电池工作温度预测方法，其特征在于，包括以下步骤：S1、构建历史数据库，该历史数据库包括光伏电池工作温度及对应的环境因素数据；S2、基于光伏电池温升机理构建基于机理的光伏电池工作温度通用化预测模型，该通用化预测模型中的不易获得参数基于历史数据库及人工神经网络模型优化获取；S3、以步骤S2获得的通用化预测模型进行光伏电池的工作温度的预测。

2.根据权利要求1所述的基于机理与经验模型的通用化光伏电池工作温度预测方法，其特征在于，所述通用化预测模型的模型结构为：式中，T cell ,k 是第k组历史监测数据的光伏电池工作温度，T amb ,k 是第k组历史监测数据的环境温度，G k 是第k组历史监测数据的光照辐射强度，G NOCT 是测量光伏电池标称工作温度的光照辐射强度，T a ,NOCT 是测量光伏电池标称工作温度的环境温度，T NOCT 是光伏电池标称工作温度，y k 是第k组历史监测数据的不易获得参数。

专利名称：一种光伏电站实时发电效率计算方法专利类型：发明专利
发明人：陈祥
申请号：CN201410171255.4
申请日：20140425
公开号：CN103942440A
公开日：
20140723
专利内容由知识产权出版社提供
摘要：本发明公开了一种光伏电站实时发电效率计算方法，通过对光伏电站实时发电功率的计算；采集光伏电站需要分析效率的断面的功率，实现了光伏电站实时发电效率的计算。

本发明为光伏电站提供了科学决策的依据，首先分析了常规光伏电站的可采集数据；再分别根据经典天球坐标系统理论、太阳辐射理论计算出光伏组件的理论发电量；最后经过温度修正后结合光伏电站实际发电功率计算出发电效率。

申请人：云南省电力设计院
地址：650051 云南省昆明市穿金路161号
国籍：CN
代理机构：昆明大百科专利事务所
代理人：何健
更多信息请下载全文后查看。

专利名称：用于测试光伏组件温度系数的控制装置专利类型：实用新型专利
发明人：史振亮,李璇,陈振
申请号：CN201821922518.0
申请日：20181121
公开号：CN209151096U
公开日：
20190723
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于测试光伏组件温度系数的控制装置，包括：复合加热板，所述复合加热板具有导热缓冲层，所述导热缓冲层用于与待测光伏组件相固定；盖板，扣设在所述光伏组件上；所述盖板与所述复合加热板共同夹持所述光伏组件。

本实用新型提供的控制装置采用封闭式加热方法，避免了加热过程中光伏组件表面空气和实验室环境空气流通，导致表面散热不均的问题。

通过本实用新型实施例提供的控制装置，可以保证光伏组件在整个加热平面内均匀加热且保证了光伏组件表面温度的稳定。

申请人：东泰高科装备科技有限公司
地址：102209 北京市昌平区科技园区中兴路10号A129-1室
国籍：CN
代理机构：北京维澳专利代理有限公司
更多信息请下载全文后查看。
