海洋浮标介绍This model paper was revised by LINDA on December 15, 2012.上海泽铭公司曹兵：系列海洋资料浮标介绍中国海洋大学唐原广（电话：3，）一、SZF型波浪浮标二、3m多参数海洋监测浮标三、10m大型海洋资料浮标一、SZF型波浪浮标中国海洋大学生产的SZF型波浪浮标是国家863计划海洋监测技术成果标准化定型产品，先后得到了国家“九五”863计划、国家“十五”863计划的支持，并在“十五”期间国家863计划海洋监测技术成果标准化定型项目中得到定型（如右图）。
是国家海洋行业标准《波浪浮标》的编写制订单位，并于2005年10月正式发布施行。
制定了波浪浮标的企业标准，建立了波高、周期、波向的检测设备。
SZF型波浪浮标已在全国范围内推广使用，并已部分销往国外。
目前主要用户有国家海洋局各海洋环境监测站、总参、海军、中国海监、海上石油、中交集团、相关的各大院所及海洋工程部门，用户已达100余家。
右图为：非洲苏丹港波浪观测一、SZF型波浪浮标的主要特点SZF型波浪浮标是一种无人值守的能自动、定点、定时（或连续）地对海面波浪的高度、波浪周期及波浪传播方向等要素进行遥测的小型浮标测量系统。
SZF型波浪浮标既可在离岸海区锚泊布放使用，也可随船系泊使用。
可单独使用，也可作为海岸基/平台基海洋环境自动监测系统的基本设备。
该系统主要用于波浪观测工作和近海环境工程的监测工作。
随着波浪浮标的应用，替代了我国已经使用了几十年的岸用光学测波浮标，结束了我国人工观测波浪的历史，解决了夜间不能观测波浪的缺陷。
同时也替代了进口同类产品，打破了国外进口海洋仪器设备一统国内市场的格局。
该浮标的成功研制使我国成为国际上少数几个具有研发、生产波浪方向浮标能力的国家之一。
二、SZF型波浪浮标主要技术指标和功能SZF型波浪浮标在海上可以连续工作3-12个月,目前新增加了带有嵌入式太阳能充电功能的波浪浮标，可满足波浪浮标在海上长期工作的需求。

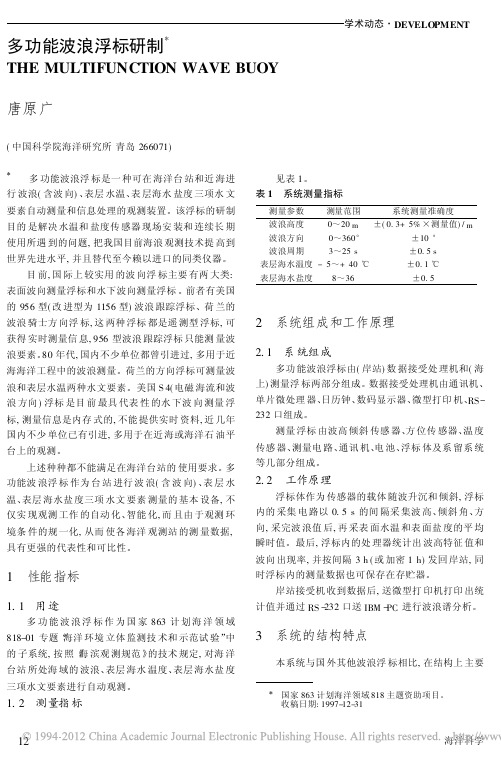

学术动态・DEVELOPMENT多功能波浪浮标研制*THE MULTIFUNCTION WAVE BUOY 唐原广(中国科学院海洋研究所青岛266071) 多功能波浪浮标是一种可在海洋台站和近海进行波浪(含波向)、表层水温、表层海水盐度三项水文要素自动测量和信息处理的观测装置。
该浮标的研制目的是解决水温和盐度传感器现场安装和连续长期使用所遇到的问题,把我国目前海浪观测技术提高到世界先进水平,并且替代至今赖以进口的同类仪器。
目前,国际上较实用的波向浮标主要有两大类:表面波向测量浮标和水下波向测量浮标。
前者有美国的956型(改进型为1156型)波浪跟踪浮标、荷兰的波浪骑士方向浮标,这两种浮标都是遥测型浮标,可获得实时测量信息,956型波浪跟踪浮标只能测量波浪要素。
80年代,国内不少单位都曾引进过,多用于近海海洋工程中的波浪测量。
荷兰的方向浮标可测量波浪和表层水温两种水文要素。
美国S 4(电磁海流和波浪方向)浮标是目前最具代表性的水下波向测量浮标,测量信息是内存式的,不能提供实时资料,近几年国内不少单位已有引进,多用于在近海或海洋石油平台上的观测。
上述种种都不能满足在海洋台站的使用要求。
多功能波浪浮标作为台站进行波浪(含波向)、表层水温、表层海水盐度三项水文要素测量的基本设备,不仅实现观测工作的自动化、智能化,而且由于观测环境条件的规一化,从而使各海洋观测站的测量数据,具有更强的代表性和可比性。
1 性能指标1.1 用途多功能波浪浮标作为国家863计划海洋领域818-01专题“海洋环境立体监测技术和示范试验”中的子系统,按照《海滨观测规范》的技术规定,对海洋台站所处海域的波浪、表层海水温度、表层海水盐度三项水文要素进行自动观测。
1.2 测量指标见表1。
表1 系统测量指标测量参数测量范围系统测量准确度波浪高度0～20m ±(0.3+5%×测量值)/m波浪方向0～360°±10°波浪周期3～25s ±0.5s 表层海水温度-5～+40℃±0.1℃表层海水盐度8～36±0.52 系统组成和工作原理2.1 系统组成多功能波浪浮标由(岸站)数据接受处理机和(海上)测量浮标两部分组成。
