将输入端ui对地短路，调节电位器RP，用数字万用表观察集电极的电压，使UC的值为6V左右，测静态工作点UC、UE、UB及Ub1的数值，记入表中。
按下式计算IB 、IC ，并记入表中。
211bbbbbBRURUUI
CCCRUI12
调整 RP 测 量 计 算
UC(V) Ue(V) Ub(V) Ub1(V) IC(mA) IB(A)
2、测量电压放大倍数及观察输入、输出电压相位关系。
在实验步骤1的基础上，把输入与地断开，接入频率为1KHz，峰峰值50mv的正弦信号,负载电阻分别为RL=1KΩ和RL=∞，用万用表测量输出电压的值，用示波器观察输入电压和输出电压波形，并比较输入电压和输出电压的相位，画于表2-3中，在不失真的情况下计算电压放大倍数：Av=uo/u1，把数据填入表中：
RL() ui (mV) uo (V) Av
1K
∞
3.绘制出Ui和U0的波形图。
韶关学院 刘奋奕11101072021 11电子二班
共发射极放大电路三种典型放大电路
电子技术基础实验与课程设计
课程设计作为模理电子技术课程以及数字电子技术课程的重要组成部分，在学完专业基础课电路与电子技术和数字电子技术课程后，应进行课程设计，其目的是使学生更好地。巩固和加深对基础知识的理解，学会设计中小型系统的方法，独立完成调试过程，增强学生理论联系实际的能力，提高学生电路分析和设计能力。通过实践教学引导学生在理论指导下有所创新，为专业课的学习和日后工程学习实践奠定基础。
通过课程实际使学生学会查阅手册和有关文献资料，培养学生独立分析和解决实际问题的能力以及培养学生严肃认真的工作作风和严谨的科学态度。通过实际电路方案的分析比较、设计计算、组件选取、安装调试等环节，掌握简单实用电路的分析方法和工程设计方法。掌握常用仪器设备的使用方法，学会简单的实验调试，提高动手能力。综合运用课程中学到的理论知识去独立完成一个设计任务。
本次课程设计的设计课题为“单管共发射极放大电路”。参考各类文献资料熟悉晶体管参数及性能。并掌握它们的设计、测量和调整方法，最后通过实验要求及个单元电路间的关系，计算选择合适元件组装成合理电路，并对其进行测试。这不仅需要相应的理论知识，而且还需要有一定的实践能力和动手能力。
一、单管共发射极放大电路 仅有直流反馈－固定偏置
基本的电路如下
三、选择器件与多数计算：
设置静态工作点并计算元件参数
依据指标要求、静态工作点范围、经验值进行计算 静态工作点Q 的计算：
要求iR{ 26300ibeCQmvRrI}>1K
有
若取VBQ = 3V，得
1.53BQBEECQVVRKI 取标称值1.5K mA2.2mA300100026`CQI
实验二 晶体管共射极单管放大器
一、实验目的
1. 学会放大器静态工作点的调式方法和测量方法。
2. 掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影 响。
3. 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理
图2-1为电阻分压式工作点稳定单管放大器实验电路图。 偏置电阻
RBI、RB2组成分压电路，并在发射极中接有电阻 RE,以稳定放大器的静 态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便 可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现 了电压放大。
三、实验设备
1、 信号发生器
2、 双踪示波器
3、 交流毫伏表
4、 模拟电路实验箱
5、万用表
四、实验内容
1. 测量静态工作点
实验电路如图2—1所小，它的静态工作点估算方法为:
UB@ RB1 UCC
RB1 RB2 UCE = UCC— lc ( RC+ RE)
实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1） 没通电前，将放大器输入端与地端短接，接好电源线（注意 12V电 源位置）。
2） 检查接线无误后，接通电源。
3） 用万用表的直流10V挡测量UE= 2V左右，如果偏差太大可调节静态 工作点（电位器RP）。然后测量UB、UC,记入表2-1中。
表2— 1
测 量 值 计 管 值
UB (V) UE (V) UC (V) RB2 ( K Q ) UBE (V) UCE ( V) lc (mA)
2.6 2 7.2 60 0.6 5.2 2
4）关掉电源，断开开关 S,用万用表的欧姆挡（1X 1K）测量RB2。将 所有测量结果记入表2-1中。
5）根据实验结果可用：lc- IE=§或lc= UCC「UC
UBE = UB— UE +12V
JlOOK
RB2 Rc
2.4K
C2
2OK 1 一
•MM―c
10 — 10
KBI
20K RE HRL * CE IK 2.4K
实验二_单级共射放大电路实验
实验二 单级共射放大电路
实验原理
图2,1为电阻分压式工作点稳定单管共射放大电路实验原理图。它的偏置电路采用R和R组B1B2
成的分压电路，并在发射极中接有电阻R，以稳定放大电路的静态工作点。当在放大电路的输入端加E
入输入信号u后，在放大电路的输出端便可得到一个与u相位相反，幅值被放大了的输出信号u，ii0
从而实现了电压放大。
RP1 RC1
100K 2K
R B11
4.7K 47µF 47µF
R B12
10K 510 C 3R E1
51
图2,1 共射极单管放大电路实验电路
在图2,1电路中，当流过偏置电阻R和R 的电流远大于晶体管T 的 B1B2
基极电流I时(一般5,10倍)，则它的静态工作点可用下式估算: B
RB1U,U BCCR，RB1B2
U,UBBEI,,IECR E
U,U,I(R，R) CECCCCE
电压放大倍数
R // RCLA,,β Vrbe
输入电阻
R,R// R// r iB1 B2 be
实验二 单级共射放大电路
输出电阻
R?R OC
由于电子电路件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所用元电路件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大电路的静态工作点和各项性能指标。一个优质放大电路，必定是理论设计与实验调整相结合的产物。因此，除了学习放大电路的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大电路的测量和调试一般包括:放大电路静态工作点的测量与调试，消除干扰与自激振荡及放大电路各项动态参数的测量与调试等。
1、放大电路静态工作点的测量与调试 1)静态工作点的测量
测量放大电路的静态工作点，应在输入信号u,0的情况下进行， 即将放大电路输入端与地端i
短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极C对地的电位U、U和U。一般实验中，为了避免断开集电极，所以采用测量电压U或U，然后算出BCEECI的方法，例如，只要测出U，即可用 CE

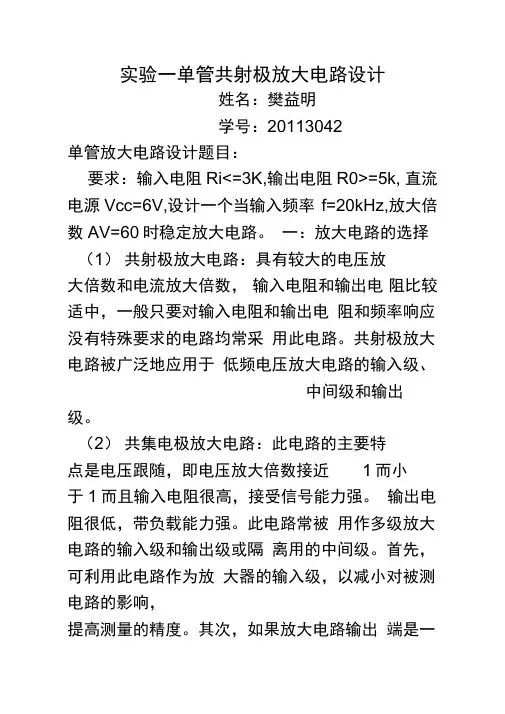

实验一单管共射极放大电路设计
姓名：樊益明
学号：20113042
单管放大电路设计题目：
要求：输入电阻Ri<=3K,输出电阻R0>=5k, 直流电源Vcc=6V,设计一个当输入频率 f=20kHz,放大倍数AV=60时稳定放大电路。 一：放大电路的选择
（1） 共射极放大电路：具有较大的电压放
大倍数和电流放大倍数， 输入电阻和输出电 阻比较适中，一般只要对输入电阻和输出电 阻和频率响应没有特殊要求的电路均常采 用此电路。共射极放大电路被广泛地应用于 低频电压放大电路的输入级、 中间级和输出
级。
（2） 共集电极放大电路：此电路的主要特
点是电压跟随，即电压放大倍数接近 1而小
于1而且输入电阻很高，接受信号能力强。 输出电阻很低，带负载能力强。此电路常被 用作多级放大电路的输入级和输出级或隔 离用的中间级。首先，可利用此电路作为放 大器的输入级，以减小对被测电路的影响，
提高测量的精度。其次，如果放大电路输出 端是一个变化的负载，为了在负载变化时保 证放大电路的输出电压比较稳定，要求放大 电路具有很低的输出电阻，此时可以采用射 极输出器作为放大电路的输出级， 以提高带
负载能力。最后，共集电极放大电路可以作 为中间级，以减小前后两级之间的相互影 响，起隔离作用。
（3）共基极放大电路：具有很低的输入电 阻，使晶体管结电容的影响不显著，所以频 率响应得到很大的改善，这种接法常用于宽 频带放大器中。输出电阻高可以作为恒流 源。
二：确定电路
根据题目要求：应选择稳定的，输入电阻 较大的电路，即采用分压式直流负反馈共射 极放大电路。
三：原理分析：
⑴元 器 件 的 作 用 ：
Rb1和Rb2起分压作用，给三极管B极提 供偏置电压。
Rc给三极管C极提供偏置电压。
Re为直流负反馈，消除温度对电路的影 响。
RL为负载，Cb Cc为交流耦合，Cb将交 流信号耦合到三极管，Cc将信号耦合到负 载。
