(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920637331.4(22)申请日 2019.05.06(73)专利权人 杭州斯沃德电梯有限公司地址 311199 浙江省杭州市余杭区余杭经济开发区恒毅路169号(72)发明人 李广川　李如鹏　(74)专利代理机构 杭州君度专利代理事务所(特殊普通合伙) 33240代理人 解明铠　刘静静(51)Int.Cl.B66B 1/12(2006.01)B66B 1/34(2006.01)

(54)实用新型名称一种隐藏式按钮操纵箱以及电梯(57)摘要本申请公开了一种隐藏式按钮操纵箱和电梯，隐藏式按钮操纵箱包括：箱体，包括相互扣合的底盒和面板；衬板，收容在所述箱体内且与所述面板固定；按钮安装板，用于安装选层按钮且安装在所述衬板上；按钮盖板，安装在所述面板上且具有隐藏所述选层按钮的遮蔽状态；锁定机构，包括锁定支架和活动的锁舌，所述锁定支架和所述锁舌相互配合将所述按钮盖板保持在遮蔽状态，所述锁舌与所述按钮盖板或面板中的一者连接，所述锁定支架与另一者连接。本申请公开的技术方案中将选层按钮隐藏于箱体的内部，安装方便，整体结构浑然一体、

大方美观。

权利要求书1页 说明书5页 附图5页CN 210029632 U2020.02.07

CN 210029632

U1.一种隐藏式按钮操纵箱，其特征在于，包括：箱体，包括相互扣合的底盒和面板；衬板，收容在所述箱体内且与所述面板固定；按钮安装板，用于安装选层按钮且安装在所述衬板上；按钮盖板，安装在所述面板上且具有隐藏所述选层按钮的遮蔽状态；锁定机构，包括锁定支架和活动的锁舌，所述锁定支架和所述锁舌相互配合将所述按钮盖板保持在遮蔽状态，所述锁舌与所述按钮盖板或面板中的一者连接，所述锁定支架与另一者连接。2.根据权利要求1所述的隐藏式按钮操纵箱，其特征在于，所述按钮盖板与所述面板转动配合或滑动配合。3.根据权利要求1所述的隐藏式按钮操纵箱，其特征在于，所述按钮盖板上同侧的两端分别固有第一转轴座，所述按钮安装板在与各所述第一转轴座对应位置设有第二转轴座，位置对应的所述第一转轴座和第二转轴座之间通过转轴相互连接；所述按钮盖板上贯穿设有第一紧固件，所述第一紧固件用于安装第一转轴座，每个所述第一转轴座至少通过两个所述第一紧固件安装。4.根据权利要求3所述的隐藏式按钮操纵箱，其特征在于，所述按钮盖板背向所述按钮安装板的一侧还设有用于遮蔽所述第一紧固件的装饰盖板，所述装饰盖板与所述面板平齐。5.根据权利要求1所述的隐藏式按钮操纵箱，其特征在于，所述按钮盖板上开设有用于安装锁芯的固定孔，所述锁舌随所述锁芯转动。6.根据权利要求5所述的隐藏式按钮操纵箱，其特征在于，所述锁定支架安装在所述按钮安装板的侧面，所述锁定支架包括用于阻挡所述锁舌远离所述按钮安装板的第一挡边。7.根据权利要求6所述的隐藏式按钮操纵箱，其特征在于，所述锁舌随锁芯转动进入或退出锁定位；所述锁定支架还包括用于为进入锁定位的锁舌提供限位的第二挡边。8.根据权利要求7所述的隐藏式按钮操纵箱，其特征在于，所述锁舌为7字形且拐角部分与所述第一挡边和第二挡边配合。9.根据权利要求1所述的隐藏式按钮操纵箱，其特征在于，所述按钮安装板上设有朝向所述衬板的折边，所述折边上设有用于连接所述按钮安装板和衬板的第二紧固件。10.一种电梯，包括：轿厢；安装在各楼层的乘客选层召唤盒；安装在所述轿厢内供检修用的操纵箱；以及接收所述乘客选层召唤盒和所述操纵箱的指令相应控制轿厢运行的控制单元；其特征在于，

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920616308.7

(22)申请日 2019.04.30

(73)专利权人 蚌埠市艾瑞德喷码设备有限公司地址 233000 安徽省蚌埠市淮上区上河路399号1号

(72)发明人 陈飞　张应千　

(74)专利代理机构 阜阳翰邦知识产权代理事务所(普通合伙) 34156代理人 王玲霞

(51)Int.Cl.B65G 47/71(2006.01)B65B 35/44(2006.01)

(54)实用新型名称一种产品分流装置(57)摘要本实用新型公开了一种产品分流装置，包括输送带，在输送带的下方四个拐角处均连接支腿，在输送带的输送方向上的末端两侧均连接平板，两个平板相对设置，两个平板的水平高度均与所述输送带的高度相等，在两个平板之间的上方连接安装架，在安装架的上方设置导轨，在导轨上滑动连接滑动件，滑动件的滑动方向与所述输送带的输送方向垂直设置，在滑动件的两侧均连接固定杆，两个固定杆均向下竖直设置，在两个固定杆之间连接推板，推板设置在所述输送带的上方。本实用新型的优点：本装置通过电机带动推板在输送带上左右移动，将输送带上的产品依次推向两侧的平板上，不仅能够有效保护包装盒内的产品，

还能够提高工作效率。

权利要求书1页 说明书3页 附图2页CN 210029135 U2020.02.07

CN 210029135

U1.一种产品分流装置，其特征在于：包括输送带（1），在输送带（1）的下方四个拐角处均

连接支腿（2），在输送带（1）的输送方向上的末端两侧均连接平板（3），两个平板（3）相对设

置，两个平板（3）的水平高度均与所述输送带（1）的高度相等，在两个平板（3）之间的上方连

接安装架（4），在安装架（4）的上方设置导轨（5），在导轨（5）上滑动连接滑动件（6），滑动件

（6）的滑动方向与所述输送带（1）的输送方向垂直设置，在滑动件（6）的两侧均连接固定杆

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920623373.2

(22)申请日 2019.05.05

(73)专利权人 林文超地址 528000 广东省佛山市南海区大沥镇雅瑶大享村二十二巷2号

(72)发明人 林文超　

(51)Int.Cl.B66F 7/02(2006.01)B66F 7/28(2006.01)

(54)实用新型名称一种建筑工程用起吊设备(57)摘要本实用新型公开了一种建筑工程用起吊设备，包括吊箱，所述吊箱的一侧外表面设置有一号侧板，所述吊箱的另一侧外表面设置有二号侧板，所述吊箱的上端外表面固定安装有吊绳，所述吊绳的中部外表面设置有滑轮，所述吊绳的一端外表面固定安装有卷线器，所述滑轮的一侧外表面固定安装有固定器，所述一号侧板的中部外表面设置有滚轴，所述滚轴的两侧外表面均设置有滚轴，所述一号侧板一侧外表面设置有一号孔。本实用新型所述的一种建筑工程用起吊设备，设有滚轴、滑板与滑杆，能够在装载物品时较为省力，还能方便于高处人工卸料，还可以解决吊箱于半空中晃动的问题，带来更好的使用前

景。

权利要求书1页 说明书3页 附图3页CN 210012540 U2020.02.04

CN 210012540

U1.一种建筑工程用起吊设备，包括吊箱（1），其特征在于：所述吊箱（1）的一侧外表面设

置有一号侧板（2），所述吊箱（1）的另一侧外表面设置有二号侧板（7），所述吊箱（1）的上端

外表面固定安装有吊绳（3），所述吊绳（3）的中部外表面设置有滑轮（5），所述吊绳（3）的一

端外表面固定安装有卷线器（8），所述滑轮（5）的一侧外表面固定安装有固定器（6），所述一

号侧板（2）的中部外表面设置有滚轴（10），所述滚轴（10）的两侧外表面均设置有滚轴（10），

所述一号侧板（2）一侧外表面设置有一号孔（9），所述二号侧板（7）的上端中部外表面固定

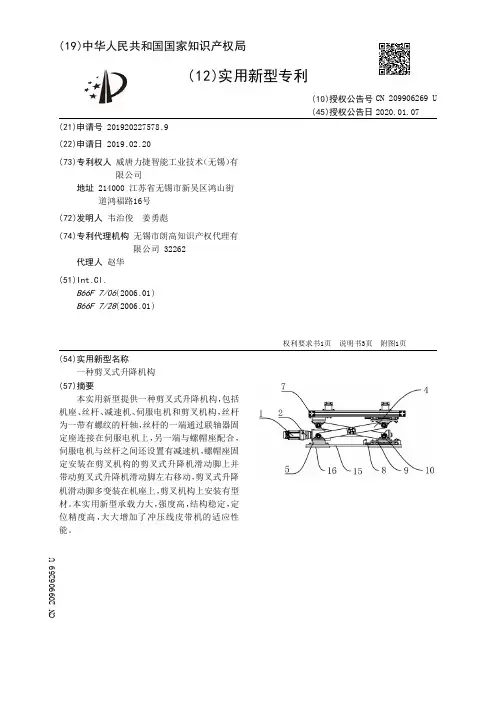

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920227578.9(22)申请日 2019.02.20(73)专利权人 威唐力捷智能工业技术（无锡）有限公司地址 214000 江苏省无锡市新吴区鸿山街道鸿福路16号(72)发明人 韦治俊　姜勇彪　(74)专利代理机构 无锡市朗高知识产权代理有限公司 32262代理人 赵华(51)Int.Cl.B66F 7/06(2006.01)B66F 7/28(2006.01)

(54)实用新型名称一种剪叉式升降机构(57)摘要本实用新型提供一种剪叉式升降机构，包括机座、丝杆、减速机、伺服电机和剪叉机构，丝杆为一带有螺纹的杆轴，丝杆的一端通过联轴器固定座连接在伺服电机上，另一端与螺帽座配合，伺服电机与丝杆之间还设置有减速机，螺帽座固定安装在剪叉机构的剪叉式升降机滑动脚上并带动剪叉式升降机滑动脚左右移动，剪叉式升降机滑动脚多变装在机座上，剪叉机构上安装有型材。本实用新型承载力大，强度高，结构稳定，定位精度高，大大增加了冲压线皮带机的适应性

能。

权利要求书1页 说明书3页 附图1页CN 209906269 U2020.01.07

CN 209906269

U1.一种剪叉式升降机构，其特征在于，包括机座(15)、丝杆(3)、减速机(2)、伺服电机(1)和剪叉机构，所述丝杆(3)为一带有螺纹的杆轴，所述丝杆(3)的一端通过联轴器固定座(13)连接在伺服电机(1)上，另一端与螺帽座(14)配合，所述伺服电机(1)与丝杆(3)之间还设置有减速机(2)，所述螺帽座(14)固定安装在剪叉机构的剪叉式升降机滑动脚上并带动剪叉式升降机滑动脚左右移动，所述剪叉式升降机滑动脚设置在机座(15)上，所述剪叉机构上安装有型材(7)。2.根据权利要求1所述的剪叉式升降机构，其特征在于：所述剪叉机构包括剪叉式升降机固定脚座(5)、剪叉式升降机滑动脚和支撑杆(4)，所述支撑杆(4)交叉设置有一对，一对所述支撑杆(4)的底部分别铰接安装在剪叉式升降机固定脚座(5)和剪叉式升降机滑动脚。3.根据权利要求2所述的剪叉式升降机构，其特征在于：一对所述支撑杆(4)相互在中心位置铰接。4.根据权利要求3所述的剪叉式升降机构，其特征在于：所述剪叉式升降机滑动脚包括剪叉式升降机滑动脚座(6)、滑轨(8)和滑块(9)，所述滑块(9)水平活动嵌设在滑轨(8)上，所述滑轨(8)上安装有剪叉式升降机滑动脚座(6)。5.根据权利要求4所述的剪叉式升降机构，其特征在于：位于所述丝杆(3)下方，在其运动方向上设置有左限位块(10)和右限位块(11)。6.根据权利要求5所述的剪叉式升降机构，其特征在于：所述机座(15)底部位于剪叉式升降机固定脚座(5)和剪叉式升降机滑动脚座(6)下方安装有垫板(16)。7.根据权利要求6所述的剪叉式升降机构，其特征在于：所述垫板(16)的两侧均设置有
