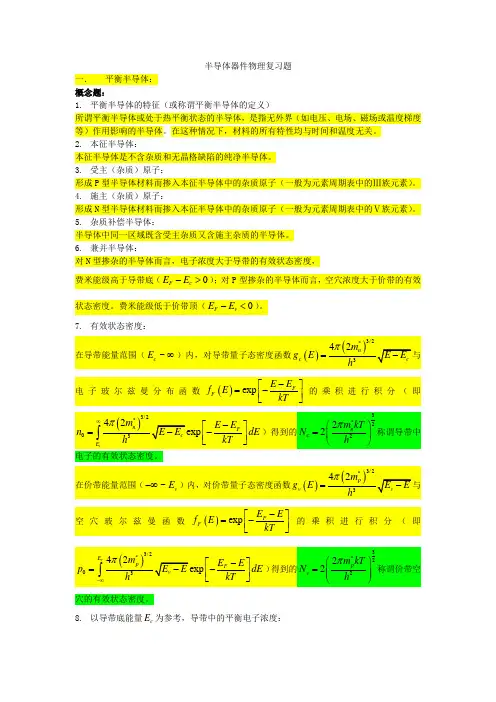

半导体器件物理复习题一. 平衡半导体: 概念题:1. 平衡半导体的特征(或称谓平衡半导体的定义)所谓平衡半导体或处于热平衡状态的半导体,是指无外界(如电压、电场、磁场或温度梯度等)作用影响的半导体。
在这种情况下,材料的所有特性均与时间和温度无关。
2. 本征半导体:本征半导体是不含杂质和无晶格缺陷的纯净半导体。
3. 受主(杂质)原子:形成P 型半导体材料而掺入本征半导体中的杂质原子(一般为元素周期表中的Ⅲ族元素)。
4. 施主(杂质)原子:形成N 型半导体材料而掺入本征半导体中的杂质原子(一般为元素周期表中的Ⅴ族元素)。
5. 杂质补偿半导体:半导体中同一区域既含受主杂质又含施主杂质的半导体。
6. 兼并半导体:对N 型掺杂的半导体而言,电子浓度大于导带的有效状态密度,费米能级高于导带底(0F c E E ->);对P 型掺杂的半导体而言,空穴浓度大于价带的有效状态密度。
费米能级低于价带顶(0F v E E -<)。
7. 有效状态密度:穴的有效状态密度。
8. 以导带底能量c E 为参考,导带中的平衡电子浓度:其含义是:导带中的平衡电子浓度等于导带中的有效状态密度乘以能量为导带低能量时的玻尔兹曼分布函数。
9. 以价带顶能量v E 为参考,价带中的平衡空穴浓度:其含义是:价带中的平衡空穴浓度等于价带中的有效状态密度乘以能量为价带顶能量时的玻尔兹曼分布函数。
10.11.12.13. 14. 本征费米能级Fi E :是本征半导体的费米能级;本征半导体费米能级的位置位于禁带中央附近,g c v E E E =-。
?15. 本征载流子浓度i n :本征半导体内导带中电子浓度等于价带中空穴浓度的浓度00i n p n ==。
硅半导体,在300T K =时,1031.510i n cm -=⨯。
16. 杂质完全电离状态: 当温度高于某个温度时,掺杂的所有施主杂质失去一个电子成为带正电的电离施主杂质;掺杂的所有受主杂质获得一个电子成为带负电的电离受主杂质,称谓杂质完全电离状态。
硅料p型和n型硅料简介硅料是指用于制造半导体器件的硅材料。
硅是一种非金属元素,它具有良好的半导体性能,被广泛应用于电子行业。
硅料通常分为p型和n型两种类型,其区别主要在于杂质掺入的不同。
p型硅料p型硅料是通过在纯净的硅材料中掺入少量的三价元素(如硼)而形成的。
掺入三价元素后,硅材料中会出现缺电子的空位,称为空穴。
这些空穴具有正电荷,因此p型硅料也被称为正型硅料。
p型硅料的导电性主要来自于空穴的移动。
在外加电场的作用下,空穴会向电场方向移动,从而形成电流。
由于p型硅料中空穴的浓度较高,因此其电导率较大。
n型硅料n型硅料是通过在纯净的硅材料中掺入少量的五价元素(如磷)而形成的。
掺入五价元素后,硅材料中会出现额外的自由电子,这些自由电子具有负电荷,因此n型硅料也被称为负型硅料。
n型硅料的导电性主要来自于自由电子的移动。
在外加电场的作用下,自由电子会向电场方向移动,从而形成电流。
由于n型硅料中自由电子的浓度较高,因此其电导率较大。
p型和n型硅料的制备过程p型和n型硅料的制备过程主要包括杂质掺入、晶体生长和杂质激活等步骤。
首先,纯净的硅材料会通过化学方法或物理方法进行精炼,以去除杂质。
然后,根据所需的掺杂类型,将适量的三价或五价元素加入到硅材料中。
掺杂的过程可以通过扩散、离子注入等方法进行。
接下来,掺杂后的硅材料会被加热至高温,使其形成单晶体结构。
晶体生长的过程可以通过Czochralski法、浮区法等方法进行。
在晶体生长过程中,掺杂的杂质会被均匀地分布在硅晶体中。
最后,通过高温退火等方式,激活杂质,使其在硅材料中形成p型或n型的区域。
这样,p型和n型硅料就制备完成了。
p型和n型硅料的应用p型和n型硅料是制造半导体器件的基础材料,它们在电子行业中有广泛的应用。
p型和n型硅料可以通过多种方法组合在一起,形成半导体器件中的p-n结。
这种p-n结具有整流特性,可以将电流限制在一个方向上。
基于p-n结的特性,p-n结二极管、晶体管、集成电路等器件得以实现。
三极管三个区域掺杂浓度不同的原因
三极管是一种半导体器件,由三个不同类型的区域构成:P型、N型
和P型。
这些不同的区域具有不同的掺杂浓度,主要是为了实现不同区域
的特定功能。
以下是三极管三个区域掺杂浓度不同的主要原因:
1.基区(N型区域):基区是三极管中间的区域,常用N型硅掺杂。
基区与其他两个区域之间形成两个PN结,起到隔离作用。
基区的掺杂浓
度相对较低,这是为了增加PN结的电容特性,从而提高三极管的高频特性。
此外,基区还需要具有适当的电导率,以便流过来自发射极的电流能
够被放大。
2.发射极(N型区域):发射极位于三极管的一侧,通常采用N型硅
掺杂。
发射极的掺杂浓度比基区高,这是为了提供足够的电流注入到基区,以便进行放大操作。
高掺杂浓度可以提高发射极与基区之间的电导率,使
得更多的电子能够注入到基区。
总之,三极管三个区域掺杂浓度不同的原因主要是为了实现不同区域
的特定功能。
基区的低掺杂浓度有利于提高高频特性,发射极和集电极的
高掺杂浓度则有利于提供足够的电流注入和增强放大效果。
这种设计可以
使三极管在电子器件中发挥重要的放大和开关功能。
