图形算量对量

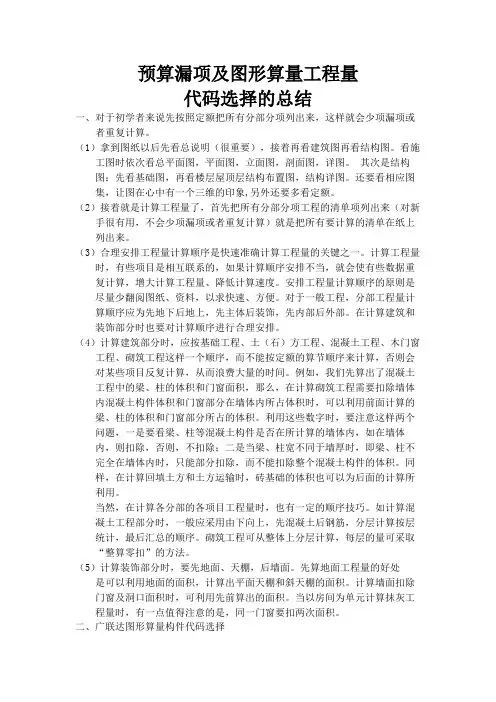

预算漏项及图形算量工程量

代码选择的总结

一、对于初学者来说先按照定额把所有分部分项列出来，这样就会少项漏项或者重复计算。

（1）拿到图纸以后先看总说明（很重要），接着再看建筑图再看结构图。看施工图时依次看总平面图，平面图，立面图，剖面图，详图。 其次是结构图：先看基础图，再看楼层屋顶层结构布置图，结构详图。还要看相应图集，让图在心中有一个三维的印象,另外还要多看定额。

（2）接着就是计算工程量了，首先把所有分部分项工程的清单项列出来（对新手很有用，不会少项漏项或者重复计算）就是把所有要计算的清单在纸上列出来。

（3）合理安排工程量计算顺序是快速准确计算工程量的关键之一。计算工程量时，有些项目是相互联系的，如果计算顺序安排不当，就会使有些数据重复计算，增大计算工程量、降低计算速度。安排工程量计算顺序的原则是尽量少翻阅图纸、资料，以求快速、方便。对于一般工程，分部工程量计算顺序应为先地下后地上，先主体后装饰，先内部后外部。在计算建筑和装饰部分时也要对计算顺序进行合理安排。

（4）计算建筑部分时，应按基础工程、土（石）方工程、混凝土工程、木门窗

工程、砌筑工程这样一个顺序，而不能按定额的算节顺序来计算，否则会对某些项目反复计算，从而浪费大量的时间。例如，我们先算出了混凝土工程中的梁、柱的体积和门窗面积，那么，在计算砌筑工程需要扣除墙体内混凝土构件体积和门窗部分在墙体内所占体积时，可以利用前面计算的梁、柱的体积和门窗部分所占的体积。利用这些数字时，要注意这样两个问题，一是要看梁、柱等混凝土构件是否在所计算的墙体内，如在墙体内，则扣除，否则，不扣除；二是当梁、柱宽不同于墙厚时，即梁、柱不完全在墙体内时，只能部分扣除，而不能扣除整个混凝土构件的体积。同样，在计算回填土方和土方运输时，砖基础的体积也可以为后面的计算所利用。

当然，在计算各分部的各项目工程量时，也有一定的顺序技巧。如计算混凝土工程部分时，一般应采用由下向上，先混凝土后钢筋，分层计算按层统计，最后汇总的顺序。砌筑工程可从整体上分层计算，每层的量可采取“整算零扣”的方法。

项目一 建设工程图形清单算量

广联达图形算量软件主要用于建设工程中除钢筋工程意外的其他部分的工程量的计算，大到建筑物的柱、梁、板、墙等主体结构，小到散水、台阶、压顶等零星构件，都可以计算出他们的工程量。

本次实训以一幢典型的三层框架综合楼为例，详细介绍如何应用广联达图形算量软件计算建设工程的工程量。

分项一 建立文件、设置楼层、新建轴网（2011年11月15日星期二）

一 建立文件

1、 打开软件

2、 建立文件（填写工程名称、填写工程信息、整理检查）

 填写工程名称

工程名称：综合楼

清单规则：建设工程工程量清单计价规范计算规则（2008-云南）

定额规则：无 清单库：工程量清单项目设置规则（2008-云南）

定额库：无

做法模式：纯做法模式

清单模式和定额模式的区别

定额计价，是根据国家标准，一般各地方都有不同的定额计价手册，也就是按第三方标准数据确认的价格，这个我们一般称为信息价，每个月地方的定额站都会发一本。在预算的过程中，材料等价格是按这个信息价来进行预算。

清单计价，是根据招标文件规定的材料价格来进行预算投标。也就是说，这个材料价格是由招标方来定的，就这个价格，你愿意干就干，不愿意干就算。

一般招标工程要使用清单计价模式，招标方或招标代理公司会在招标文件中发布工程量清单，投标单位按招标文件中发布的工程量清单报价。一般私营房地产公司与施工单位签订合同或结算，会使用定额计价模式。

 填写工程信息

注：黑色字体只起到标识作用，对工程量计算没有任何影响，蓝色字体（建施08）内容会影响计算结果，请根据实际结果填写。室外地坪相对标高会影响以下工程量（1、土方工程量（土方开挖、回填等）；2、外墙抹灰、保温等工程量；3、外脚手架工程量等）

 整理检查

二 设置楼层

1、 设置楼层（填写楼层信息、填写构件信息）

 填写楼层信息（结施03、屋面层建施07）

 填写构件信息（建施03）：掌握楼层之间构件信息的复制

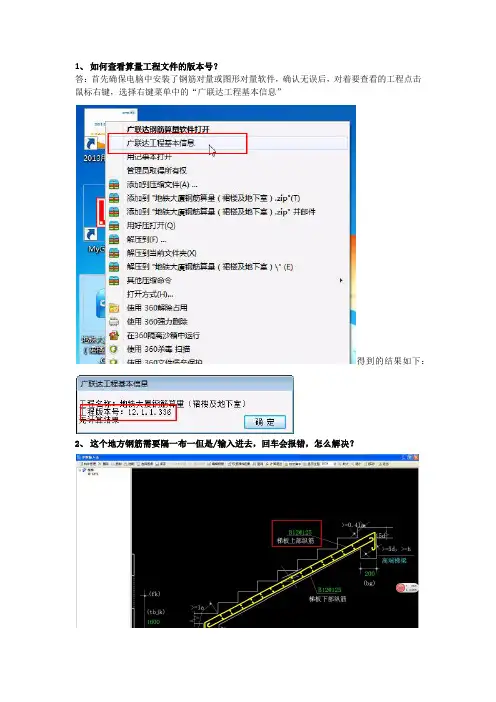

1、 如何查看算量工程文件的版本号？

答：首先确保电脑中安装了钢筋对量或图形对量软件，确认无误后，对着要查看的工程点击鼠标右键，选择右键菜单中的“广联达工程基本信息”

得到的结果如下：

2、 这个地方钢筋需要隔一布一但是/输入进去，回车会报错，怎么解决？ 答：输进去报错，那就说明不支持，不支持的话就按1种去输入，输完以后计算退出在计算结果中添加另一种钢筋，把原钢筋的根数减半，最后锁定这个构件就可以了。

3、 启动软件报错，提示“没有检测到广联达授权服务”，暂无截图

答：加密锁驱动没有正确安装导致的问题，需要安装高版本的加密锁驱动，建议安装最新的230版本加密锁驱动。

4、 网络很正常，所有电脑的加密锁驱动也都是装的同样地版本，网络锁主机的服务器也是启动了得，但是就有些客户机电脑就是检测不到加密锁，这是怎么回事？

答：是因为客户机上的windows防火墙没有关闭，进入电脑的控制面板中关闭就好了。

小知识：如果客户机加密锁设置程序选择的是“自动查找主机”，那就必须把客户机、网络锁主机的windows自带的防火墙关闭，否则就要指定网络锁主机的IP。

5、 外墙装修怎么没有考虑室外地坪呀？

答：基础层没有画墙，没有画构件。

6、 这里改不了什么原因啊？

答：这说明这一跨中出现了2个或多个小跨，你去下面的表格里看看就明白了，要去原位标注的表格里面去改。 7、 打开2013土建工程，提示“这是一个新版规则10.1.1.528做的工程”，打不开是怎么回事？

答：原因是江西的规则做过更新，升过一次级，去服务新干线上重新下一个2013土建算量安装一下即可。

8、 组合到阳台里面的现浇板，为什么在查看现浇板的量的时候还能看到，这不是重算了吗？这量怎么提？

答：软件其实已经提供了方便提量的功能，包括使用“分类查看工程量”和“查看报表”两个方法提量，界面上都有一个“隐藏房间、组合构件明细”的功能，操作一下就可以了。

1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？

答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量

只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。

注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。

2、女儿墙压顶如何处理？

答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。

3、关于独立柱的粉刷软件怎么处理？

答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。

在GCL8.0 1551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。

GCL8.0 1551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。

4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？

答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。

并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；

说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。

5、如何画断面是直角梯形的墙？

答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。但其他构件需要自己手工扣减。
