1-混凝土含气量测定仪校验方法

混凝土含气量测定仪标定试验方法混凝土含气量测定仪标定试验方法混凝土含气量测定仪简介：测定混凝土拌和物中的含气量，适用于集料颗粒径不大于40mm,含气量不大于10%，有塌落度的混凝土。

混凝土含气量测定仪其测定方法符合GBJ80-85(普通混凝土拌和物性能试验方法)关于混凝土拌和物含气量试验的有关规定。

混凝土拌和物含气量使用说明(试验规程)1、用湿布擦净量钵与钵盖内表面，并使量钵呈水平放置。

2、将新拌混凝土拌和物均匀的装入量钵内，使混凝土拌和物高出量钵少许。

装料时可用捣棒稍加插捣，装好后，当用振动台(振动台频率50HZ，空载时振幅0.5±0.1mm)振实时，振动过程中如混凝土拌和物沉落到低于内口，则应随时添家混凝土拌和物，振动至混凝土表面平整，呈现釉光时即停止振动。

不用振动台而换用捣棒捣实时，将混凝土拌和物分三层装入，每层捣实后约为量钵高度的三分之一，插捣地层时捣棒应贯穿整个深度。

插捣上层时，捣棒应插入下层10-20mm。

每层捣实后，可把捣棒垫在量钵低部，将量钵左右交替地颠击地面15次。

3、捣时完毕后，应立即用刮尺刮去表面多余的混凝土拌和物，表面如有凹陷应予填补，然后用镘刀抹平，并使其表面光滑无气泡。

4、擦净量钵和钵盖边缘，将O形橡胶密封圈(238×8.6)放于钵盖边缘的凹槽内，盖上钵盖，用夹子夹紧，使之气密良好，并用水平仪检查水平。

5、打开水龙头和出气阀，用注水器从小龙头处往量钵中注水直至水从气阀口流出，再关紧小龙头和出气阀。

6、关好所有的阀们，用打气筒打气加压，使表压稍大于0.1MPA混凝土含气量测定仪注仪事项：1、每当读取压力时，用指尖轻弹表盘并待指针停止摆动后再读数。

2、0.1MPA压力线为仪器的初始压力线，0.1MPA为仪器的初始压力。

3、按下阀门杆2-3次，用木棰轻敲量钵的四周，使压力均匀分布于试样各处，再次按下阀门杆，待压力表指针稳定后，测得压力表度数，并根据仪器标定的含气量与压力表读数关系曲线，得到所测混凝土拌和物样品的仪器测定含气量A值。

混凝土含气量测定仪直读式校准指导书1 概述混凝土含气量测定仪是用于测定普通混凝土拌合物含气量的专用设备。

其组成主要由容器、盖体和压力表或数码显示装置组成，按照显示装置范围包括压力式和直读式。

JJG(交通) 094-2009 《水泥混凝土拌合物含气量测定仪检定规程》中没有规定直读式检定方法了，故特制定直读式含气量测定仪的校准指导书。

如图1所示。

图1 含气量测定仪结构示意图1——容器；2——盖体；3——水找平室；4——气室；5——显示装置；6——排气阀；7——操作阀；8——排水阀；9——进气阀；10——加水阀2 引用文献JJG(交通) 094-2009 水泥混凝土拌合物含气量测定仪检定规程4 校准条件4.1 环境条件温度20℃±10℃，湿度小于50%RH，无腐蚀性气体、无振动的室内。

4.2 校准用标准器具4.2.1 平板玻璃：300mm×300mm。

4.2.2 量筒：容量100ml，分度值1ml。

4.2.3 台秤：量程30kg，分度值5g。

4.2.4 游标卡尺：量程300mm，分度值0.02mm。

4.2.5 秒表：分度值0.1s。

5 校准项目和校准方法5.1 校准项目校准项目见表1。

5.2 校准方法5.2.1 通用特性用感官检查。

5.2.2 容器容积测定称干燥容器和平板玻璃总质量，向容器加水至接近上缘，然后边加水边水平推移平板玻璃直至把容器口盖住，并使平板玻璃板下不夹任何气泡。

擦净容器及板的外部余水，称其总质量。

两次称量之差即为容器中水的质量，除以该温度下水的密度即容器的容积（一般可取水的密度为1g/ml）。

5.2.3 气密性、水密性和容积变化率测定将水加满容器，套上橡皮密封圈，加盖并拧紧螺栓或卡好卡扣。

打开进气阀，关闭其余阀门，用气泵或打气筒打气加压，使显示示值稍大于0%点，然后用排气阀调整至0%，保持1min，观察是否有气、水外泄，显示值。

松开阀门杆，压力略降，保持1min，观察是否有气、水外泄，以及显示值。

混凝土含气量测定仪标定
混凝土含气量测定仪标定是为了确保测量结果的准确性和可靠性，根据相关标准和操作规程进行的一系列操作。

以下是混凝土含气量测定仪标定的一般步骤：
1. 准备标定装置：包括标准气囊、混凝土含气量测定仪、标准流量计等。

2. 确保标定装置和测定仪的完好性和清洁度：检查标定装置是否无损坏，清洁测定仪的零件和管道。

3. 连接标准气囊和混凝土含气量测定仪：将标准气囊和测定仪连接，确保连接紧密，无漏气现象。

4. 进行零点标定：关闭气源，打开测定仪的排气阀，使测定仪的指示读数降为零。

5. 进行量程标定：根据标定装置上的不同流量标准，逐步调节气源压力，使测定仪的指示读数与标准流量匹配。

6. 记录标定数据：将标定装置上的流量值和测定仪的指示读数进行记录，并计算校正系数。

7. 执行周期性标定：按照标定周期要求，定期对混凝土含气量测定仪进行标定，以确保测量结果的准确性。

需要注意的是，混凝土含气量测定仪的标定应严格按照相关标准和操作规程进行，保证标定装置和测定仪的质量和性能可靠，以得到准确的测量结果。

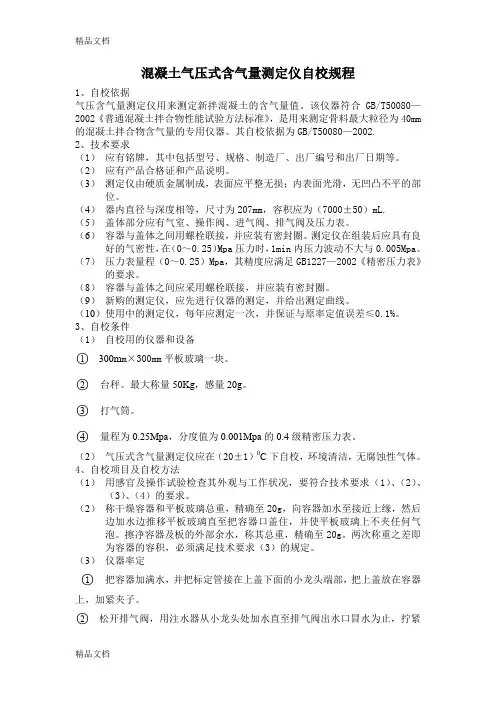

混凝土气压式含气量测定仪自校规程1、自校依据气压含气量测定仪用来测定新拌混凝土的含气量值。

该仪器符合GB/T50080—2002《普通混凝土拌合物性能试验方法标准》，是用来测定骨料最大粒径为40mm 的混凝土拌合物含气量的专用仪器。

其自校依据为GB/T50080—2002.2、技术要求（1）应有铭牌，其中包括型号、规格、制造厂、出厂编号和出厂日期等。

（2）应有产品合格证和产品说明。

（3）测定仪由硬质金属制成，表面应平整无损；内表面光滑，无凹凸不平的部位。

（4）器内直径与深度相等，尺寸为207mm，容积应为（7000±50）mL.（5）盖体部分应有气室、操作阀、进气阀、排气阀及压力表。

（6）容器与盖体之间用螺栓联接，并应装有密封圈。

测定仪在组装后应具有良好的气密性，在（0～0.25）Mpa压力时，1min内压力波动不大与0.005Mpa。

（7）压力表量程（0～0.25）Mpa，其精度应满足GB1227—2002《精密压力表》的要求。

（8）容器与盖体之间应采用螺栓联接，并应装有密封圈。

（9）新购的测定仪，应先进行仪器的测定，并给出测定曲线。

（10）使用中的测定仪，每年应测定一次，并保证与原率定值误差≤0.1%。

3、自校条件（1）自校用的仪器和设备○1300m m×300mm平板玻璃一块。

○2台秤。

最大称量50Kg，感量20g。

○3打气筒。

○4量程为0.25Mpa，分度值为0.001Mpa的0.4级精密压力表。

（2）气压式含气量测定仪应在（20±1）0C下自校，环境清洁，无腐蚀性气体。

4、自校项目及自校方法（1）用感官及操作试验检查其外观与工作状况，要符合技术要求（1）、（2）、（3）、（4）的要求。

（2）称干燥容器和平板玻璃总重，精确至20g，向容器加水至接近上缘，然后边加水边推移平板玻璃直至把容器口盖住，并使平板玻璃上不夹任何气泡。

擦净容器及板的外部余水，称其总重，精确至20g。
